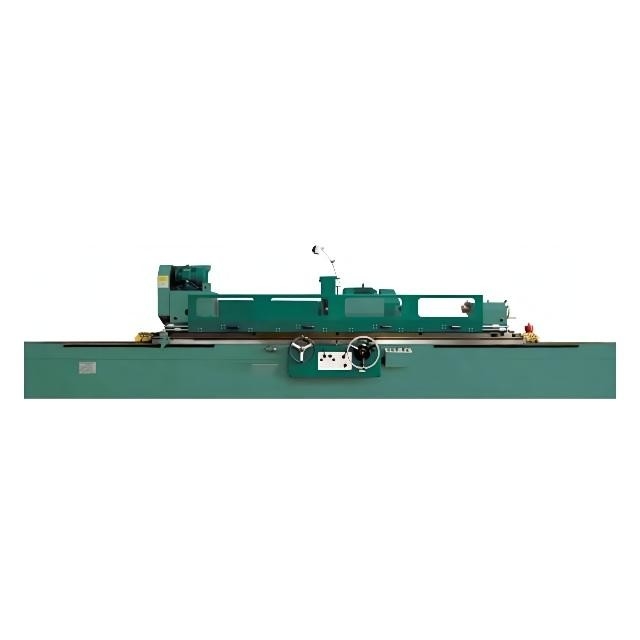

M1363 macchina per la frantumazione esterna circolare 3000kg con accuratezza di IT5 IT6
Dettagli del prodotto
| Nome di prodotto: | Macchina per la frantumazione cilindrica M1363 | Distanza fra i centri: | 2000/3000/4000/5000mm |
|---|---|---|---|
| Terra del diametro: | 30-630mm | Peso massimo del pezzo da lavorare: | 3000kg |
| Velocità di rotazione del mandrino di Workhead: | 50HZ: 6.5~65 Stepless r/min | Angolo girante della testa della ruota: | 870 r/min |
| Viaggio massimo: | 475mm | Peso lordo: | 18(2000)、 del、 22(3000) 23(4000) 26(5000) |
| Evidenziare |
macchina per la frantumazione esterna 3000kg,Macchina per la frantumazione esterna IT5,Macchina per la frantumazione circolare IT6 |
||
Descrizione del prodotto
M13 prezzo di Cylindrical Grinding Machine del produttore di serie M1363 Cina
- La macchina è progettata e fabbricata per la molatura delle superfici esterne cilindriche o coniche con accuratezza di IT5 e di IT6.
- Il viaggio longitudinale del worktable è controllato a mano steplessly dal circuito idraulico ed anche dalla ruota. L'approccio ed il ritiro rapidi della testa della ruota è controllato idraulico, l'entrata è effettuata da idraulico e dal volante.
| Accessori standard | Accessori facoltativi | ||
| Serbatoio di acqua di raffreddamento | Ferro del cuscinetto di livellamento | Supporto d'equilibratura della ruota | Resto concentrare chiuso |
| Apprettatrice esterna del cerchio | Luce di lavoro | Sepatator magnetico | Estrattore del fronte dell'estremità |
| Mandrino della mola e trattamento degli strumenti |
Struttura concentrare aperta | Separatore magnetico filtro dalla cinghia |
Estrattore del raggio |
| Norma aperta della struttura concentrare | centro | dispositivo concentrare stridente | |
| Asse dell'equilibrio | abrasivi rotondi interni (soltanto serie M14) | ||
Parametri tecnici principali
| Capacità generale | OGGETTO | UNITÀ | M1363 | MQ1363 | |
| Distanza fra i centri | millimetro | 2000, 3000, 4000, 5000 | 1500, 2000, 3000,4000 | ||
| Altezza concentrare | millimetro | 370 | 350 | ||
| Dia. Ground (O.D) | millimetro | 30-630 | 30-630 | ||
| Terra massima di lunghezza (O.D) | millimetro | 2000, 3000, 4000, 5000 | 1500, 2000, 3000,4000 | ||
| Peso massimo del pezzo da lavorare | chilogrammo | 3000 | 1500 | ||
| Testa del lavoro | Conicità concentrare | La TA | 80 metrici # | 6 | |
| Velocità di rotazione del mandrino | r/min | 50HZ: 6.5~65 Stepless | 50HZ: 10~100 Stepless | ||
| Testa della ruota | Angolo girante | r/min | 870 | 870 | |
| Viaggio rapido di Wheelhead | millimetro | 100 | 100 | ||
| Viaggio massimo | millimetro | 475 | 438 | ||
| Alimentazione di mano per. | giro | 4/finish ruvido 0,5 | 4/finish ruvido 0,5 | ||
| Alimentazione di mano per. | gra | Ruvido: 0,02 rivestimenti: 0,0025 | Ruvido: 0,02 rivestimenti: 0,0025 | ||
| Dimensione della ruota (ODxWxID) | millimetro | 750x75x305 | 750x75x305 | ||
| Velocità periferica | m/s | 35 | 35 | ||
| Tabella | Alimentazione di mano per. | giro | 5 | 5 | |
| Angolo girante massimo della tavola | Cockwise | ° | 2° (2000), 1° (3000,4000,5000) | 3° (1500), 2° (2000,3000), 1° (4000) |
|
| Antiorario | ° | 4°(2000), 3° (3000) 2° (4000), 1.5° (5000) |
6° (1500), 5° (2000) 3° (3000), 2° (4000) |
||
| Gamma di velocità longitudinale di tavola | m/min | 0.1-2.5 | 0.1-3 | ||
| Contropunta | Conicità concentrare | La TA | 80 metrici # | 6 | |
| Viaggio della spoletta | millimetro | 70 | 70 | ||
| Motore | Potere del motore di Wheelhead | chilowatt | 22 | 18,5 | |
| Potere del motore di Workhead | chilowatt | 15 | 5,5 | ||
| Macchina | Peso lordo | t | 18(2000), 22(3000) 23(4000), 26(5000) |
10(1500), 11(2000) 17 (3000), 20(4000) |
|
| Dimensione d'imballaggio | cm | 640 x 240 x 226(2000) 826 x 240 x 226(3000) 1050 x 240 x 226(4000) 1250 x 240 x 226(5000) |
456 x 209 x 210(1500) 546 x 209x 210(2000) 746 x 209x 210(3000) 946 x 209 x 210(4000) |
||
Punti salienti del prodotto
M13 prezzo di Cylindrical Grinding Machine del produttore di serie M1363 Cina - La macchina è progettata e fabbricata per la molatura delle superfici esterne cilindriche o coniche con accuratezza di IT5 e di IT6. - Il viaggio longitudinale del worktable è controllato a mano steplessly dal circuito ...
