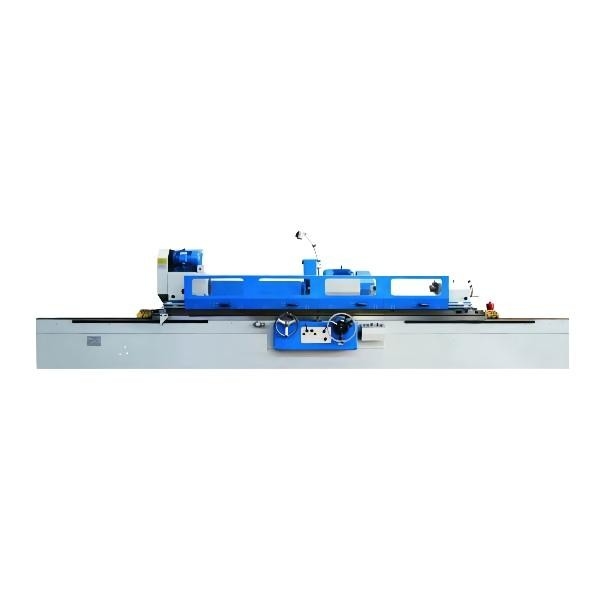

Macchina per la frantumazione cilindrica resistente M1350A universale M1350B
Dettagli del prodotto
| Nome di prodotto: | Macchina per la frantumazione cilindrica di M1350A/B | Distanza fra i centri: | 2000/3000/4000mm |
|---|---|---|---|
| Terra del diametro: | 25-500mm | Peso massimo del pezzo da lavorare: | 2000kg |
| Velocità di rotazione del mandrino di Workhead: | 50HZ: 10~100 Stepless r/min | Angolo girante della testa della ruota: | 870 r/min |
| Viaggio massimo: | 438mm | Peso lordo: | 13(2000)、 del、 17.4(3000) 20(4000) |
| Evidenziare |
Macchina per la frantumazione cilindrica resistente,Macchina per la frantumazione cilindrica di M1350B,Smerigliatrice universale resistente Machine |
||
Descrizione del prodotto
M13 macchina per la frantumazione cilindrica resistente dell'universale di serie M1350A/B
Questa serie di smerigliatrice cilindrica adotta elettrico ed il meccanismo di collegamento idraulico, tutte le parti mobili e l'operazione è sicuri ed affidabili. È adatto a frantumare la precisione IT6-IT5 pezzi in lavorazione rotatori cilindrici o conici. Adatto ad officine di produzione in serie e del pezzo singolo.
L'alimentazione orizzontale della testa della ruota è guidata da pressione idraulica realizzare l'alimentazione periodica micro-automatica e l'avanzamento e l'retrocessione rapidi. L'alimentazione grezza e fine può anche essere fatta manualmente.
I worktables di serie M1350, M1450 e M1363 e le rotaie cape della ruota adottano le rotaie statiche, che possono muoversi uniformemente alle velocità basse.
Le ruote di serie M1350, M1450 e M1363 adottano gli alberi primari di alto-rigidità con alta accuratezza di rotazione e buona rigidità. La testa funzionante adotta il convertitore di frequenza per realizzare il regolamento stepless della velocità.
| Accessori standard | Accessori facoltativi | ||
| Serbatoio di acqua di raffreddamento | Ferro del cuscinetto di livellamento | Supporto d'equilibratura della ruota | Resto concentrare chiuso |
| Apprettatrice esterna del cerchio | Luce di lavoro | Sepatator magnetico | Estrattore del fronte dell'estremità |
| Mandrino della mola e trattamento degli strumenti |
Struttura concentrare aperta | Separatore magnetico filtro dalla cinghia |
Estrattore del raggio |
| Norma aperta della struttura concentrare | centro | dispositivo concentrare stridente | |
| Asse dell'equilibrio | abrasivi rotondi interni (soltanto serie M14) | ||
Parametri tecnici principali
| Capacità generale | OGGETTO | UNITÀ | M1350A/B | |
| Distanza fra i centri | millimetro | 2000, 3000, 4000 | ||
| Altezza concentrare | millimetro | 270 | ||
| Dia. Ground (O.D) | millimetro | 25-500 | ||
| Terra massima di lunghezza (O.D) | millimetro | 2000, 3000, 4000 | ||
| Peso massimo del pezzo da lavorare | chilogrammo | 2000 | ||
| Testa del lavoro | Conicità concentrare | La TA | 6 | |
| Velocità di rotazione del mandrino | r/min | 50HZ: 10~100 Stepless | ||
| Testa della ruota | Angolo girante | r/min | 870 | |
| Viaggio rapido di Wheelhead | millimetro | 100 | ||
| Viaggio massimo | millimetro | 438 | ||
| Alimentazione di mano per. | giro | 4/finish ruvido 0,5 | ||
| Alimentazione di mano per. | gra | Ruvido: 0,02 rivestimenti: 0,0025 | ||
| Dimensione della ruota (ODxWxID) | millimetro | 750x75x305 | ||
| Velocità periferica | m/s | 35 | ||
| Tabella | Alimentazione di mano per. | giro | 5 | |
| Angolo girante massimo della tavola | Cockwise | ° | 2° (2000,3000), 1° (4000) | |
| Antiorario | ° | 5° (2000), 3° (3000) 2° (4000) |
||
| Gamma di velocità longitudinale di tavola | m/min | 0.1-3 | ||
| Contropunta | Conicità concentrare | La TA | 6 | |
| Viaggio della spoletta | millimetro | 70 | ||
| Motore | Potere del motore di Wheelhead | chilowatt | 15 | |
| Potere del motore di Workhead | chilowatt | 7,5 | ||
| Macchina | Peso lordo | t | 13(2000), 17.4(3000), 20(4000) | |
| Dimensione d'imballaggio | cm | 546 x 209x 210(2000) 746 x 209x 210(3000) 946 x 209 x 210(4000) |
||
