Luogo di origine:
La Cina
Certificazione:
CE, ISO certification
Numero di modello:
MW1320
Video
Video
Video
Video

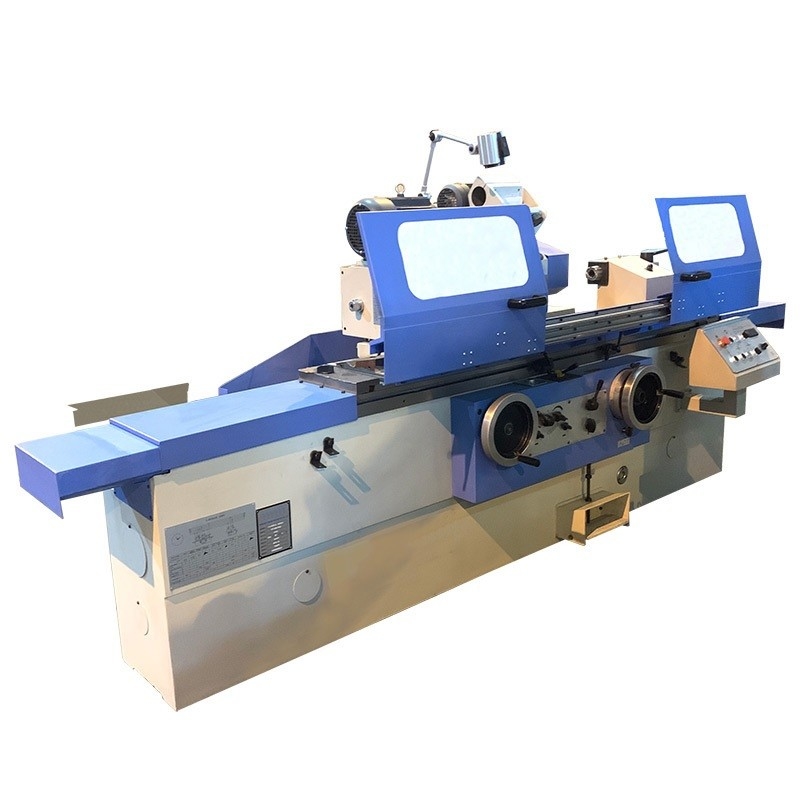

Macchina per la frantumazione cilindrica universale di serie M13 MW1320 di alta precisione
Questa serie di smerigliatrici cilindriche usa i meccanismi di collegamento elettrici ed idraulici con le varie parti mobili, che sono sicure ed affidabili funzionare. È adatto a frantumare la precisione IT6-IT5 pezzi in lavorazione rotatori cilindrici o conici. È adatto ad officine di produzione in serie e del pezzo singolo.
| Accessori standard | Accessori facoltativi | ||
| Serbatoio di acqua di raffreddamento | Ferro del cuscinetto di livellamento | Supporto d'equilibratura della ruota | Resto concentrare chiuso |
| Apprettatrice esterna del cerchio | Luce di lavoro | Sepatator magnetico | Estrattore del fronte dell'estremità |
| Mandrino della mola e trattamento degli strumenti |
Struttura concentrare aperta | Separatore magnetico filtro dalla cinghia |
Estrattore del raggio |
| Norma aperta della struttura concentrare | centro | dispositivo concentrare stridente | |
| Asse dell'equilibrio | abrasivi rotondi interni (soltanto serie M14) | ||
Parametri tecnici principali
| Capacità generale | OGGETTO | UNITÀ | MW1320 | |
| Distanza fra i centri | millimetro | 500.750 | ||
| Altezza concentrare | millimetro | 135 | ||
| Dia. Ground (O.D) | millimetro | 8-200 | ||
| Terra massima di lunghezza (O.D) | millimetro | 500.750 | ||
| Peso massimo del pezzo da lavorare | chilogrammo | 100 | ||
| Testa del lavoro | Conicità concentrare | La TA | 4 | |
| Velocità di rotazione del mandrino | r/min | 50HZ: 25~380 Stepless | ||
| Testa della ruota | Angolo girante | r/min | 1335 | |
| Viaggio rapido di Wheelhead | millimetro | 50 | ||
| Viaggio massimo | millimetro | 205 | ||
| Alimentazione di mano per. | giro | 2/finish ruvido 0,5 | ||
| Alimentazione di mano per. | gra | Ruvido: 0,01 rivestimenti: 0,0025 | ||
| Dimensione della ruota (ODxWxID) | millimetro | 500x50x203 | ||
| Velocità periferica | m/s | 35 | ||
| Tabella | Alimentazione di mano per. | giro | 6 | |
| Angolo girante massimo della tavola | Cockwise | ° | 3° | |
| Antiorario | ° | 9° (500), 8° (750) | ||
| Gamma di velocità longitudinale di tavola | m/min | 0.1-4 | ||
| Contropunta | Conicità concentrare | La TA | 4 | |
| Viaggio della spoletta | millimetro | 30 | ||
| Motore | Potere del motore di Wheelhead | chilowatt | 6 | |
| Potere del motore di Workhead | chilowatt | 1,1 | ||
| Macchina | Peso lordo | t | 3(500), 3.1(750) | |
| Dimensione d'imballaggio | cm | 235x203x 205(500) 275x203x 205(750) | ||
