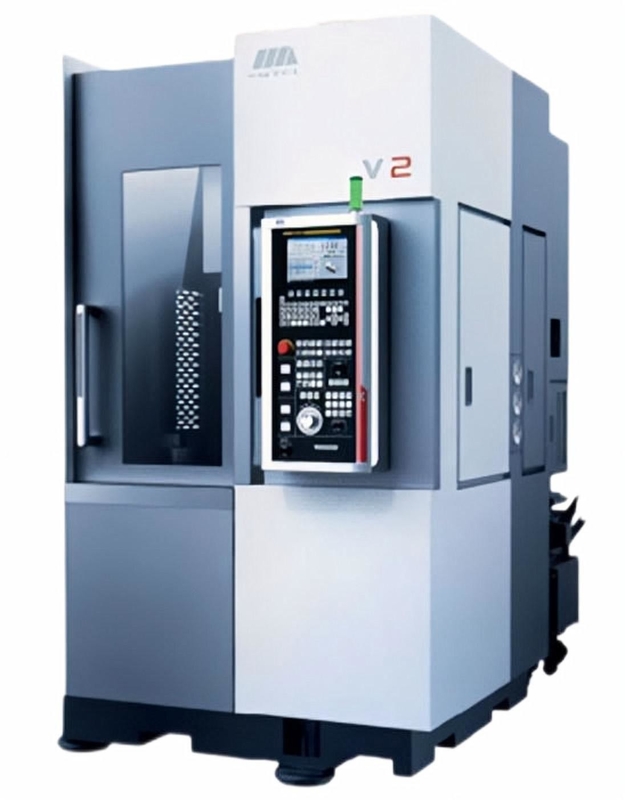

Il CNC verticale di alta precisione di V2C V2S lavora l'orizzontale al tornio 8 stazioni ad alta velocità
Dettagli del prodotto
| Nome di prodotto: | Tornio verticale di CNC V2 | Diametro massimo dell'oscillazione: | 430/500mm |
|---|---|---|---|
| Altezza tagliente massima: | 350 millimetri | Diametro tagliente massimo: | 280/330 di millimetro |
| Forma del naso del fuso: | A2-6, A2-8 | Gamma di velocità di rotazione del mandrino: | 50-4000 r/min, 50-3000 r/min |
| uscita del motore principale: | 11/15,15/18.5 | coppia di torsione di max.output del fuso: | motore di 272β motor/400α, motore di 447β motor/680α |
| diametro del mandrino: | A 8/10 pollici | Di tipo corrente della torretta: | 8 stazioni orizzontali dello strumento |
| Evidenziare |
Il CNC verticale di V2S lavora,8 torni verticali di CNC delle stazioni,Lavorare ad alta velocità di CNC di V2C |
||
Descrizione del prodotto
Il CNC verticale di vendite dirette V2C/V2S lavora l'alta velocità e l'accuratezza al tornio
Introduzione di prodotto

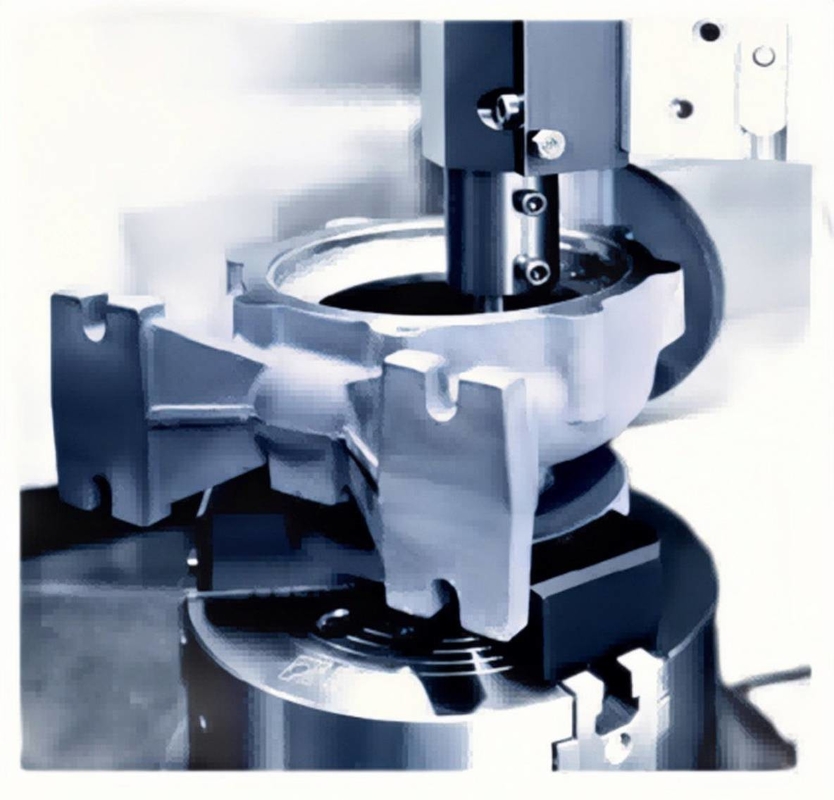

struttura di Alto-rigidità di adatto compatto e forte ad elaborare i ricambi auto quali i dischi di piccola dimensione del freno,
volani .etc ed alloggio del motore, della pompa idraulica come pure di morbido elettrici e duro giro dei cuscinetti di piccole dimensioni,
e girare invece di molatura ha potuto essere realizzato.
Parametri tecnici principali
| Oggetti | Unità | V2C | V2S | ||
| Diametro massimo dell'oscillazione | millimetro | Ø430 | Ø500 | ||
| Altezza tagliente massima | millimetro | 350 | 350 | ||
| Diametro tagliente massimo | millimetro | Ø280 | Ø330 | ||
| Forma del naso del fuso | A2-6 | A2-8 | |||
| Gamma di velocità di rotazione del mandrino | r/min | 50-4000 | 50-3000 | ||
| uscita del motore principale | Chilowatt | 11/15 | 15/18.5 | ||
| coppia di torsione di max.output del fuso | Nanometro | motore di 272β motor/400α | motore di 447β motor/680α | ||
| diametro del mandrino | pollice | 8' “ | 10" | ||
| Velocità trasversale rapida dell'ascissa | m/min | 30 | 30 | ||
| velocità trasversale rapida di Z-asse | m/min | 30 | 30 | ||
| Colpo dell'ascissa | millimetro | 200 | 200 | ||
| colpo di Z-asse | millimetro | 400 | 400 | ||
| Tipo di Torret | Stazione di orizzontale 8 | Stazione di orizzontale 8 | |||
| Dimensione dello strumento | millimetro | 25x25/Ø40 | 25x25/Ø40 | ||
| Accuratezza lavorante | IT6 | IT6 | |||
| rugosità di superficie del pezzo in lavorazione | μm | Ra1.25 | Ra1.25 | ||
| Precisione di posizionamento | Ascissa | millimetro | 0,008 | 0,008 | |
| Asse di Z | millimetro | 0,008 | 0,008 | ||
| Ripeti l'accuratezza di posizione | Ascissa | millimetro | 0,004 | 0,004 | |
| Asse di Z | millimetro | 0,005 | 0,005 | ||
| Max.load A disco (mandrini compresi e morsetti) |
chilogrammo | 200 | 300 | ||
| Peso della macchina | parte principale | chilogrammo | 3800 | 4500 | |
| Dimensioni globali | Altezza del × di larghezza del × di lunghezza | millimetro | 2000x1370x2275 | 2000x1370x2275 | |
Vantaggio della macchina
colpo 1.Large e vasta gamma tagliente
| V2C | V2S | V4C | V4S | V6C | V6S | |
| Diametro massimo dell'oscillazione | Ø430 | Ø500 | Ø600 | Ø720 | Ø860 | Ø1000 |
| Diametro di giro massimo | Ø280 | Ø330 | Ø500 | Ø600 | Ø800 | Ø900 |
Potenziamento di funzione di FANUC
Accuratezza del fuso ↗ 55% RPM massimo del fuso ↗ 11%
Diametro di giro massimo ↗ 14% Diametro di giro massimo ↗ 10%
Traversata rapida dell'ascissa ↗ 100% Traversata rapida dell'asse di Z ↗ 33%
Precisione di posizionamento dell'ascissa ↗ 33% Precisione di posizionamento dell'asse di Z ↗ 25%
Chip cascata tipo indipendente che arrossisce meccanismo
Grande porto di scarico per l'elaborazione centralizzata del chip del ferro e del liquido di taglio
Fornisca la lavorabilità, la forma e la disposizione differenti di taglierine per assicurare l'effetto tagliente perfetto.
Sistema d'alimentazione: guidato dal servomotore, l'asse di Z e dell'ascissa direttamente è collegato con la vite della palla attraverso l'accoppiamento flessibile. La vite della palla è avvitata con un'estremità per la riparazione e l'altra estremità affinchè il supporto eviti l'allungamento della vite dovuto l'aumento di temperatura in funzione che può causare la deformazione longitudinale e raggiungere l'alta rigidità, l'alta velocità, la durevolezza alta e la lunga vita.
Struttura principale della trasmissione: il motore principale può essere disposto direttamente sul corpo del tornio, che può fornire la migliore rigidità d'elaborazione.
| Vari nastri trasportatori taglienti | |||||
| Tipo a catena | Tipo della ruspa spianatrice | Ruspa spianatrice magnetica | Doppio tipo a catena | ||
|
materiali lavoranti | D'acciaio, di rame, di alluminio, carbonio e l'altro metallo e non meta |
Alluminio, ghisa, ecc. | Acciaio, ghisa | Acciaio, carbonio e l'altri metallo e metalloide |
| Rimozione posteriore del chip | Funzionamento ambiente |
Applicabile a tutti i generi dei chip quali i rotoli, grumi e blocchi |
Applicabile per trasporto continuo degli interruttori e dei chip |
Applicabile per trasportare di acciaio e di ghisa con i chip una lunghezza di meno di 150 millimetri nell'elaborazione bagnata |
Applicabile per il trasporto del metallo o del metalloide del grumo che sono difficili da essere scaricato da tipo a catena ordinario trasportatore di chip ed alla situazione di un gran numero di chip |
|
Il sistema dell'equilibrio dell'azoto minimizza l'impatto del movimento dell'asse di Z Rispetto al sistema idraulico precedente dell'equilibrio, il sistema dell'equilibrio dell'azoto presenta i seguenti vantaggi: Nessun'attrezzatura di potere esterno è necessaria, energia di risparmio; Adatti uniformemente al sollevamento rapido ed all'abbassamento nell'alta velocità; senza rumore; migliori l'equilibrio del peso e corregga lo svantaggio del circuito idraulico; Promuova drammaticamente la precisione e la scorrevolezza nell'elaborazione, elimini la micro vibrazione e prolunghi la durata della vite e del motore. |
|||
Campo di applicazione
|
|
|
|
| Giogo della flangia | Cambio automatico | Alloggio della pompa di olio | Articolazione |
|
|
|
|
| Alloggio differenziale | Disco del freno | I denti dell'estremità flangiano | Alloggio differenziale |
