Metallo del letto di Gap che gira la macchina convenzionale CA6150B/A manuale CA6250B/A del tornio
Dettagli del prodotto
| Nome di prodotto: | Tornio manuale convenzionale di CA6150B/A CA6250B/A | Max. Length del pezzo in lavorazione (millimetri): | 2000 |
|---|---|---|---|
| Larghezza del letto (millimetri): | 210mm | Length di Max. Turned (millimetri): | 1900 |
| Max. Swing Diameter (millimetri): | 500 | Diametro massimo di tornitura sopra il trasporto: | 300mm |
| Lunghezza massima del pezzo in lavorazione: | 750,1000,1500,2000 | Larghezza del letto: | 400mm |
| Gamme di velocità di rotazione del mandrino: | 11-1600 R/min (24kinds) | Viaggio del cursore trasversale: | 320mm |
| Evidenziare |
Macchina convenzionale del tornio del letto di Gap,Macchina convenzionale del tornio di CA6150B/A,Macchina manuale del tornio per metalli |
||
Descrizione del prodotto

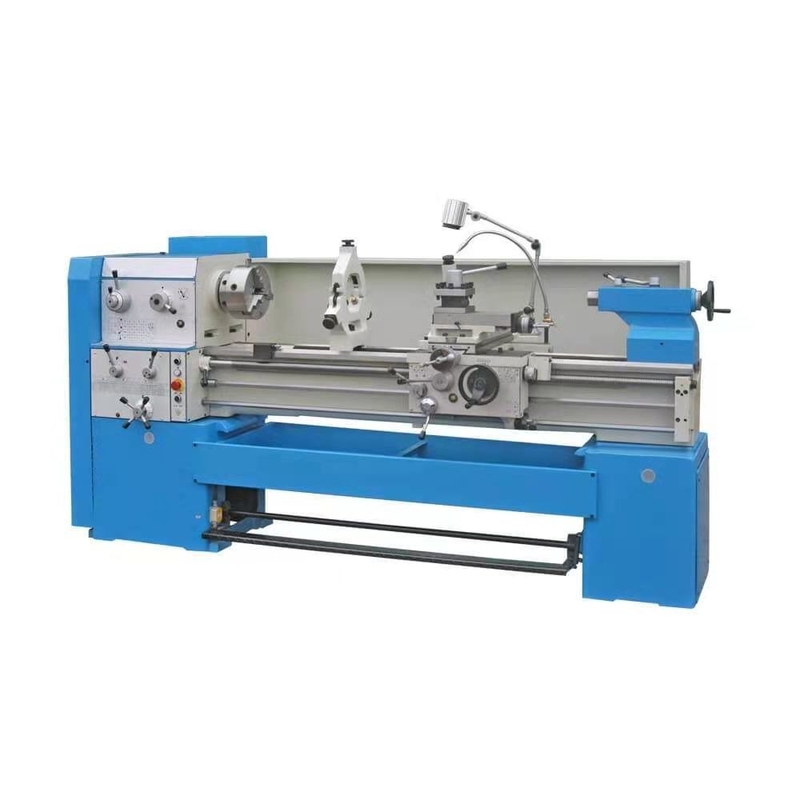

Macchina di giro manuale convenzionale del tornio del letto di lacuna del metallo di alta qualità CA6150B/A CA6250B/A
Caratteristiche principali
1. I torni orizzontali comuni di serie di CA sono adatti a girare le superfici cilindriche interne ed esterne, le superfici coniche ed altri superfici giranti, metrico vario di giro, pollice, modulo e fili diametral e possono realizzare il lavoro della scanalatura per la lubrificazione e della perforazione. È tornio orizzontale molto potente versatile, ampiamente usato nell'elaborazione batch di varie parti del disco e dell'asse.
2. Il letto di questa serie di torni è più ampio dei torni comuni e la larghezza della ferrovia di guida è 400mm con più alta rigidità e la superficie della ferrovia di guida è estiguuta per media frequenza, che è durevole e resistente all'uso.

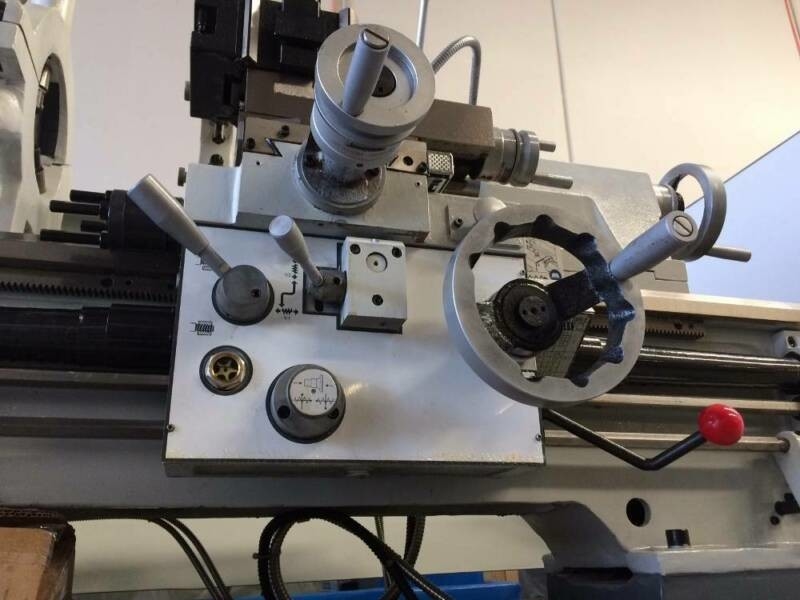

3. Il funzionamento della macchina utensile è conveniente e centralizzato ed il piatto dello scorrevole è fornito di un meccanismo rapido-muoventesi. Adotta l'operazione visualizzata unico maniglia, che è piacevole e piacevole.
4. La rigidità strutturale e la rigidità della trasmissione della macchina utensile sono superiori a quelle dei torni comuni ed il grado di utilizzazione di potere è alto, che è adatto a taglio potente.
| Oggetto | Unità | CA6140B/UN CA6240B/A | CA6150B/UN CA6250B/A | CA6161B/A CA6261B/A | ||||
| Diametro massimo dell'oscillazione sopra il letto | millimetro | 400 | 500 | 610 | ||||
| Diametro massimo dell'oscillazione sopra il trasporto | millimetro | 210 | 300 | 370 | ||||
| Diametro massimo dell'oscillazione sopra la larghezza di lacuna della lacuna | millimetro | 630*210 | 720*210 | 830*210 | ||||
| Lunghezza massima del pezzo in lavorazione | millimetro | 1000/900; 1500/1400; 2000/1900 | ||||||
| Larghezza del letto/della durezza millimetro | millimetro | 400, Rc52 | 400, Rc52 | 400, Rc52 | ||||
| Sezione degli strumenti per tornitura | millimetro | 25x25 | 25x25 | 25x25 | ||||
| Gamma di velocità di rotazione del mandrino | r/min | 10 1400(24) | 10 1400(24) | 10 1400(24) | ||||
| Foro e naso di fuso | millimetro | 80 A28 | 80 A28 | 80 A28 | ||||
| Conicità del naso del fuso | millimetro | φ90 (1:20) | φ90 (1:20) | φ90 (1:20) | ||||
| Gamma di alimentazione longitudinale | Norma | mm/r | 0.11-1.6 | 0.11-1.6 | 0.11-1.6 | |||
| piccola alimentazione | mm/r | 0.028-0.11 | 0.028-0.11 | 0.028-0.11 | ||||
| ingrandica l'alimentazione | mm/r | 1.76-6.4 | 1.76-6.4 | 1.76-6.4 | ||||
| Ha suonato di alimentazione trasversale | Norma | mm/r | 0.05-0.8 | 0.05-0.8 | 0.05-0.8 | |||
| piccola alimentazione | mm/r | 0.014-0.05 | 0.014-0.05 | 0.014-0.05 | ||||
| ingrandica l'alimentazione | mm/r | 0.88-3.2 | 0.88-3.2 | 0.88-3.2 | ||||
| Viaggio dello scorrevole trasversale/viaggio superiore della torretta | millimetro | 320/140 | 320/140 | 420/140 | ||||
| Angolo girante dello scorrevole composto | grado | ±90 | ±90 | ±90 | ||||
| Trasporto rapido di viaggio | m/min | 4 | 4 | 4 | ||||
| Viaggio rapido dello scorrevole trasversale | m/min | 2 | 2 | 2 | ||||
| Viaggio del fuso della contropunta | millimetro | 150 | 150 | 150 | ||||
| Diametro del fuso della contropunta | millimetro | 75 | 75 | 75 | ||||
| Conicità del fuso della contropunta | Morse 5# | Morse 5# | Morse 5# | |||||
| Filo metrico (generi) | millimetro | 1 192(44) | 1 192(44) | 1 192(44) | ||||
| Filo di Whitwhorth (generi) | t.p.i | 1/2 24(28) | 1/2 24(28) | 1/2 24(28) | ||||
| Filo modulare (genere) | millimetro | 0,25- 48(39) | 0,25- 48(39) | 0,25- 48(39) | ||||
| Passo del diametro (generi) | D.P | 1/2 96(38) | 1/2 96(38) | 1/2 96(38) | ||||
| Motore principale | chilowatt | 7,5 | 7,5 | 7,5 | ||||
| Nuovo peso della macchina | 1000mm | chilogrammo | 2070 | 2140 | 2260 | |||
| 1500mm | chilogrammo | 2220 | 2290 | 2437 | ||||
| 2000mm | chilogrammo | 2570 | 2640 | 2787 | ||||
| Dimensioni globali (L×W×H) | 1000mm | millimetro | 2668*1000*1267 | 2668*1037*1312 | 2668*1130*1367 | |||
| 1500mm | millimetro | 3168*1000*1267 | 3168*1037*1312 | 3168*1130*1367 | ||||
| 2000mm | millimetro | 3668*1000*1267 | 3668*1037*1312 | 3668*1130*1367 | ||||
FAQ
1: Come posso scegliere le macchine più adatte?
: Prego dicami le vostre specifiche, possiamo scegliere il migliore modello per voi, o potete scegliere il modello esatto.
Potete anche inviarci i prodotti che disegnano, noi sceglierete le macchine più adatte per voi.
2: Che cosa è i vostri prodotti principali della vostra società?
: Ci siamo specializzati in tutti i tipi di macchine, quale la macchina del tornio di CNC, fresatrice di CNC, centro di lavorazione verticale, macchine del tornio, perforatrice, perforatrice radiale, macchina segante, macchina della limatrice ecc.
3. Che cosa è i vostri termini commerciali?
: CATENA DELL'OROLOGIO, CFR e CIF tutta accettabile.
4: Che cosa è i termini di pagamento?
: T/T, pagamento iniziale di 30% quando ordine, pagamento dell'equilibrio di 70% prima della spedizione;
LC irrevocabile a vista.
5: Che cosa è il MOQ?
: 1 insieme
