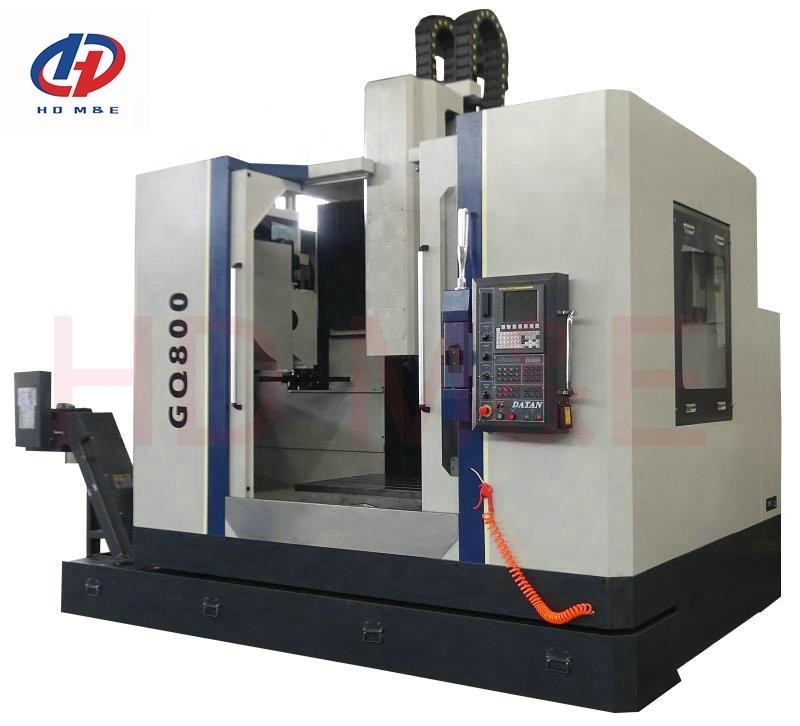

Centro di lavorazione verticale GQ800 160 di CNC della struttura del cavalletto - 6000rpm
Dettagli del prodotto
| Nome di prodotto: | Macchina utensile verticale di CNC GQ800 con la struttura del cavalletto | Dimensione della Tabella (millimetri): | 1300*800 |
|---|---|---|---|
| Viaggio della Tabella (X/Y/Z) (millimetri): | 1300/800/600 | Potere (chilowatt): | 11 |
| Distanza fra il naso del fuso da presentare: | 150-750mm | Velocità di rotazione del mandrino: | 160-6000rpm |
| X, traversata rapida di Y: | 36 M/min | Tasso d'entrata tagliente massimo: | 10m/min |
| Potere (W): | 11/15 di CHILOWATT | Diametro interno del fuso massimo: | 80mm |
| Evidenziare |
centro di lavorazione verticale 6000rpmCNC,Centro di lavorazione verticale di CNC GQ800,Macchina di CNC del cavalletto GQ800 |
||
Descrizione del prodotto
Alta precisione di serie HDGQ800 e CNC vmc di rigidità con la struttura del cavalletto
Caratteristiche della struttura

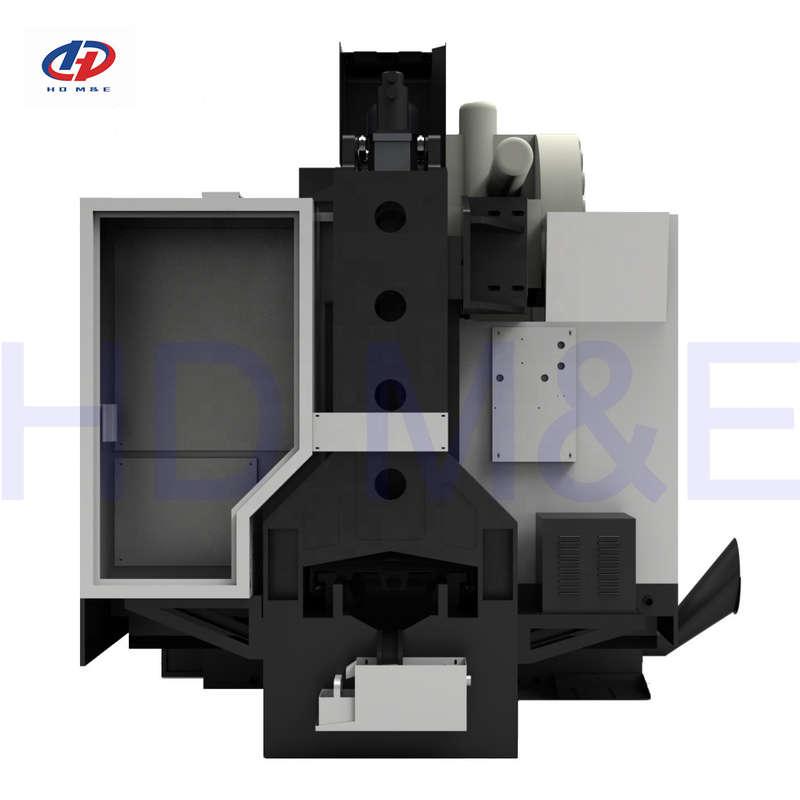

- l'Z-asse adotta la struttura quadrata brevettata della ram del piccolo cavalletto, la superficie di contatto delle rotaie di scorrimento amplia con 400%, la rigidità è migliore, configura l'alta precisione ed il fuso dell'onere gravoso, tempo di conservazione di accuratezza della ferrovia notevolmente è migliorato.
- contrappeso dell'azoto di Z-asse, adatto ad operazione ad alta velocità, elaborazione più stabile
- Breve profondità della gola. La distanza fra la ferrovia di guida di Z-asse ed il fuso in direzione della X e Y è breve e la rigidità ed il tempo di impiego globali notevolmente sono migliorati rispetto a quelli delle stesse specifiche di grande vmc.

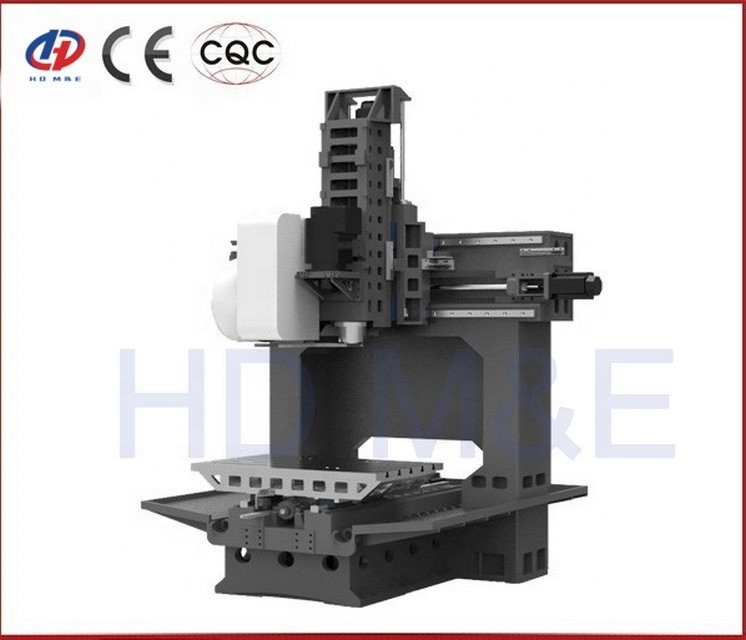

- Sturcture brevettato della porta di servizio curva. Progettazione attenta della struttura di porta multi-costolata porosa della gran-portata. La rigidità è migliore di VMC. I fusi orizzontali multipli possono essere installati sulle colonne composite
| Modello no. | GQ600 | GQ700 | GQ800 | GQ1300 | GQ1500 | ||
| Capacità | Viaggio dell'ascissa | millimetro | 1000 | 1100 | 1300 | 1300 | 1600 |
| Viaggio dell'asse y | millimetro | 600 | 700 | 800 | 1300 | 1500 | |
| Viaggio di asse di Z | millimetro | 50 | 600 | 600 | 600 | 600 | |
| Naso del fuso alla superficie del worktable | millimetro | 100~600 | 150-750 | 150-750 | 150-750 | 150-750 | |
| Worktable | Dimensione del Worktable (L*W) | millimetro | 1000×600 | 1100*700 | 1300*800 | 1300*1300 | 1500*1500 |
| Carico massimo sulla tavola | Chilogrammo | 500 | 900 | 1000 | 1500 | 1800 | |
| dimensione della T-scanalatura | millimetro | 5*18*120 | 5*18*120 | 5*18*140 | 9*18*90 | 13*22*100 | |
| Fuso | Velocità di rotazione del mandrino | RPM | 100-10000 | 100-10000 | 100-10000 | 160-8000 | 160-8000 |
| Conicità del fuso/stinco del fuso | NO.40 | NO.40 | NO.40 | NO.50 | NO.50 | ||
| Diametro interno del fuso massimo | millimetro | 70 | 70 | 80 | 100 | 100 | |
| Motore mandrino | chilowatt | 7.5/11 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | |
| Tasso d'entrata | Traversata rapida di X.Y.Z | m/min | 36/36/24 | 36/36/24 | 36/36/24 | 20/20/15 | 20/20/15 |
| Tasso d'entrata tagliente massimo | mm/min | 10-10000 | 10-10000 | 10-10000 | 10-10000 | 10-10000 | |
| A.T.C | Capacità di stoccaggio dello strumento | Pc | Braccio type24 | Braccio type24 | Braccio type24 | Braccio type24 | Braccio type24 |
| Diametro massimo dello strumento | millimetro | 150(80) | 150(80) | 150(80) | 150(80) | 150(80) | |
| Lunghezza massima dello strumento | millimetro | 300 | 300 | 300 | 300 | 300 | |
| Tempo del cambiamento dello strumento (T-T) | sec | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | |
| Accuratezza | Precisione di posizionamento | millimetro | 0,025 | 0,025 | 0,025 | 0,025 | 0,025 |
| Precisione di posizionamento di ripetibilità | millimetro | 0,015 | 0,015 | 0,015 | 0,015 | 0,015 | |
| Dimensione della macchina | Altezza della macchina | millimetro | 4300 | 4300 | 4300 | 4600 | 4600 |
| Requisito di potere | KVA | 25 | 25 | 30 | 30 | 30 | |
| Ingombro (L*W) | millimetro | 3000*2200 | 3200*2400 | 3400*2600 | 4000*4500 | 4500*4600 | |
| Peso netto della macchina | T | 6 | 8 | 9 | 13 | 15,5 | |
| Motore di azionamento di asse di X.Y.Z | Chilowatt | 7.5/3.5/.35 | 7.5/3.5/.35 | 7.5/3.5/.35 | 7.5/3.5/.35 | 7.5/3.5/.35 | |
| Sistema di Contorl | MD del compagno di FAUNC-0i | ||||||
Punti salienti del prodotto
Alta precisione di serie HDGQ800 e CNC vmc di rigidità con la struttura del cavalletto Caratteristiche della struttura l'Z-asse adotta la struttura quadrata brevettata della ram del piccolo cavalletto, la superficie di contatto delle rotaie di scorrimento amplia con 400%, la rigidità è migliore, ...
