TN 500 un tornio resistente 4000rpm idraulico di 3 assi
Dettagli del prodotto
| Nome di prodotto: | Centri di giro di 3-asse di TN 500 | Chuck Size: | 8" |
|---|---|---|---|
| Max. Workpiece Length: | 650mm | Diametro di Max.Swing. Sopra il letto: | Ø500 millimetro |
| Diametro di Max. Swing. Sopra lo scorrevole: | 280 millimetri | Naso del fuso: | A2-6 |
| Velocità di rotazione del mandrino massima: | 4000 giri/min. | Potere del motore principale: | 15 chilowatt |
| No. delle stazioni dello strumento: | 12-stations | Tipo di contropunta: | *LM idraulico |
| Evidenziare |
Un tornio resistente di 3 assi,Tornio resistente di TN 500 |
||
Descrizione del prodotto

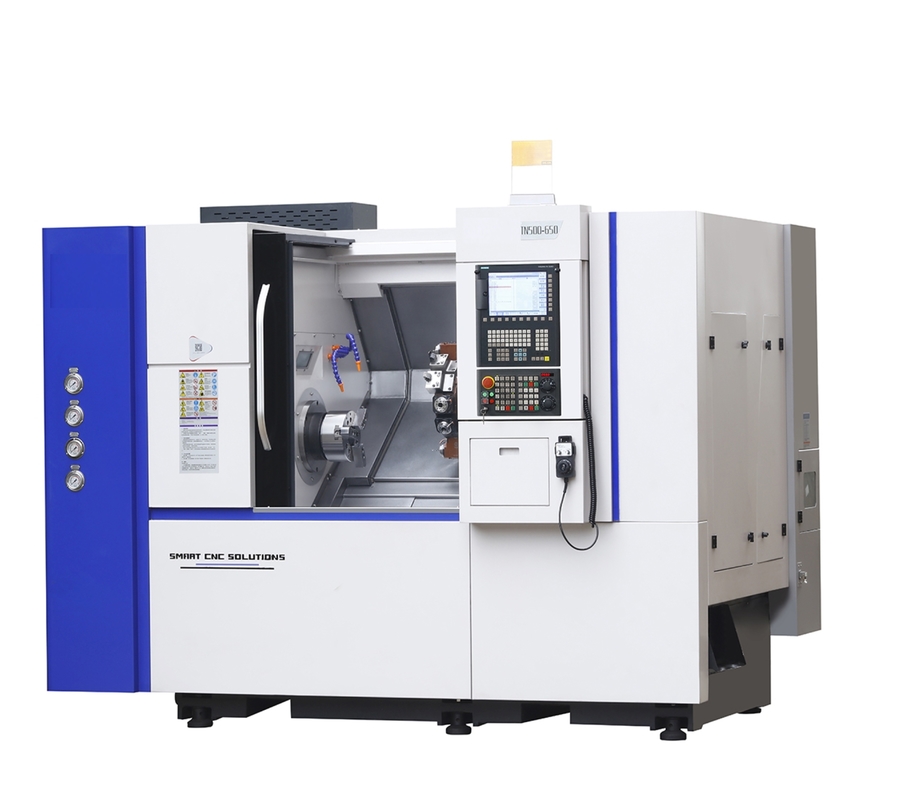

Centri di giro di 3-asse TN500

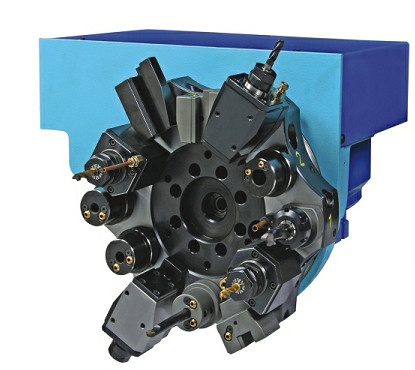

La torretta di potere di 12 stazioni permette all'operatore di lavorare semplice a macchina ai pezzi in lavorazione complessi con l'un'operazione installata facile. Questi modelli inoltre caratterizzano un fuso di azionamento diretto (motore integrato) che raggiunge l'alta velocità mentre mantiene la rigidità rigorosa e l'accuratezza eccezionale di C-asse. I modelli possono soddisfare una vasta gamma di utenti dai principianti della società del gruppo di produzione del negozio con i tecnici con esperienza.

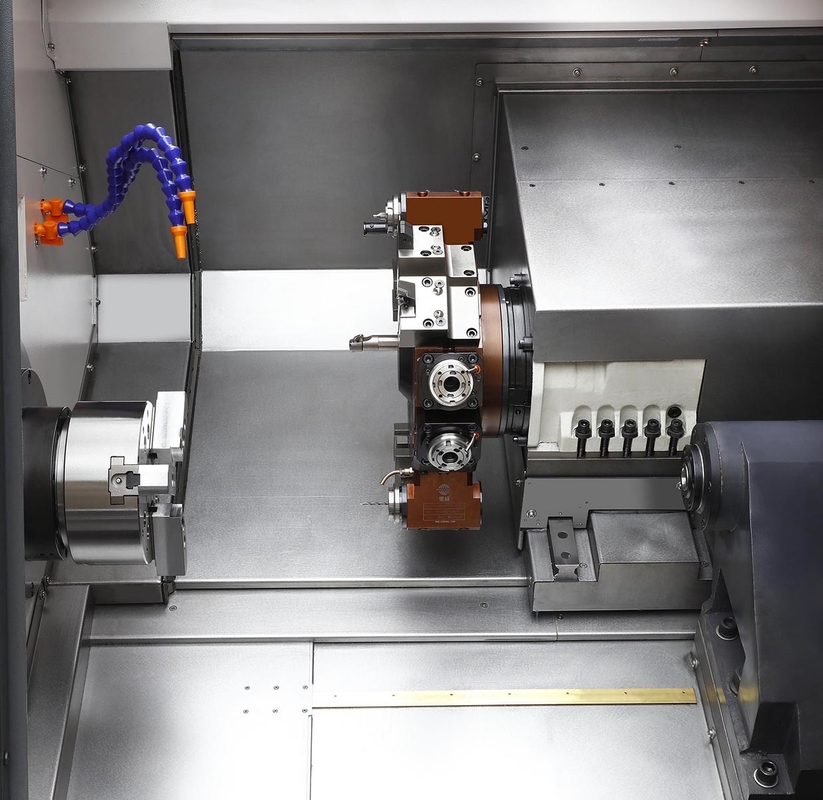

Questo centro di giro TN500 ha una base resistente della colata con " vero allinea " la progettazione inclinata del letto. Il letto, la traversa di testa, la torretta e la contropunta della macchina sono stati allineato sullo stesso aereo. Questa caratteristica del progetto unica riduce l'accumulazione del calore e l'espansione termica risultante
Il corpo della contropunta è posizionato dalla barra idraulica della trazione sul binario di guida lineare del rullo. Riduzione tremenda della messa a punto, confrontata al tipo idraulico contropunta manuale della manica.
Il tipo cilindrico binari di guida del rullo ed il ballscrew di alta precisione del grande diametro fornisce la rigidità e il più alta accuratezza migliori. Con un coefficiente di attrito molto basso, consuma meno potere e non richiede l'adeguamento.
Workpieses dei campioni
Specifiche principali
Capacità
Chuck Size: 8"
Max. Workpiece Length: 650mm
Diametro di Max.Swing. Sopra il letto: Ø500mm
Diametro di Max. Swing. Sopra lo scorrevole: Ø280mm
Fuso
Foro di fuso: Ø66mm
Diametro massimo del foro diretto: Ø52mm
Naso del fuso: A2-6
Velocità di rotazione del mandrino massima: 4000rpm
Potere del motore principale: 15kW
Asse
Viaggio dell'ascissa: 265mm
Viaggio di asse di Z: 650mm
Traversata rapida di asse di X/Z: 15/20m/min
Velocità di avanzamento massima: 8m/min
Strumenti
No. delle stazioni dello strumento: stazione 12
Dimensione dello stinco dello strumento: BMT45
Velocità massima di azionamento dello strumento: 5000rpm
Cambiamento dello strumento e tempo adiacenti della serratura: 0.45s
Di fronte al cambiamento dello strumento ed al tempo della serratura: 2.3s
Contropunta
Tipo contropunta del ot: *LM idraulico
Conicità della spoletta della contropunta: MT4
Tavel della contropunta: 650mm
Altri
Grado inclinato del letto: 35°
Tipo del binario di guida: Moto lineare
Potenza installata: 24kWA
Dimensione globale (LxWxH): 3050x1720x1890mm
Pesi (circa): 4400kg
