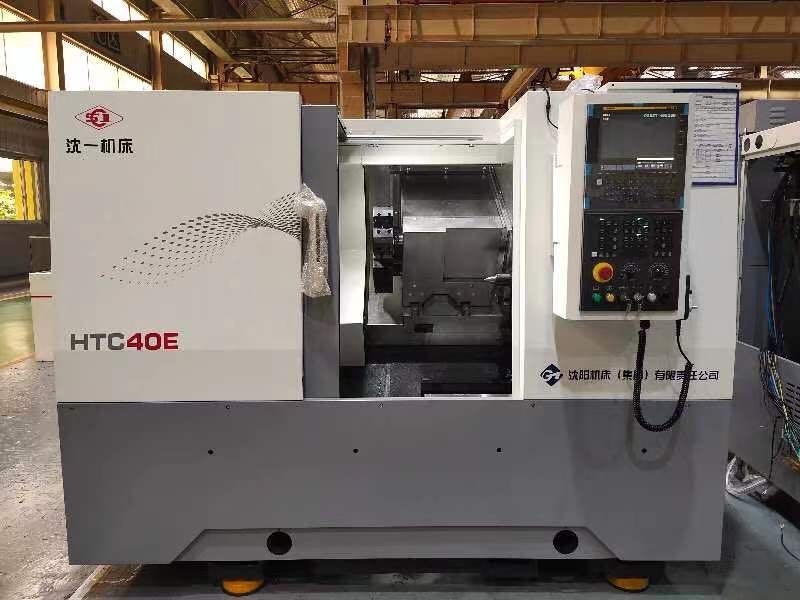

Tornio inclinato orizzontale basso redditizio eccellente di CNC del letto di incidenza guasti HTC40E
Macchina utensile Srtucture
L'unità integrale del fuso, riduce la perdita di potere di inizio veloce e costante meccanico della trasmissione, con l'aumento di bassa temperatura, piccola deformazione termica, caratteristiche di alta precisione.
Adotta il letto integrale con un angolo obliquo di 30° e la forza è più stabile quando taglia. Il materiale del letto è fatto di ghisa ad alta densità con assorbimento di scossa ad alta resistenza e buon.

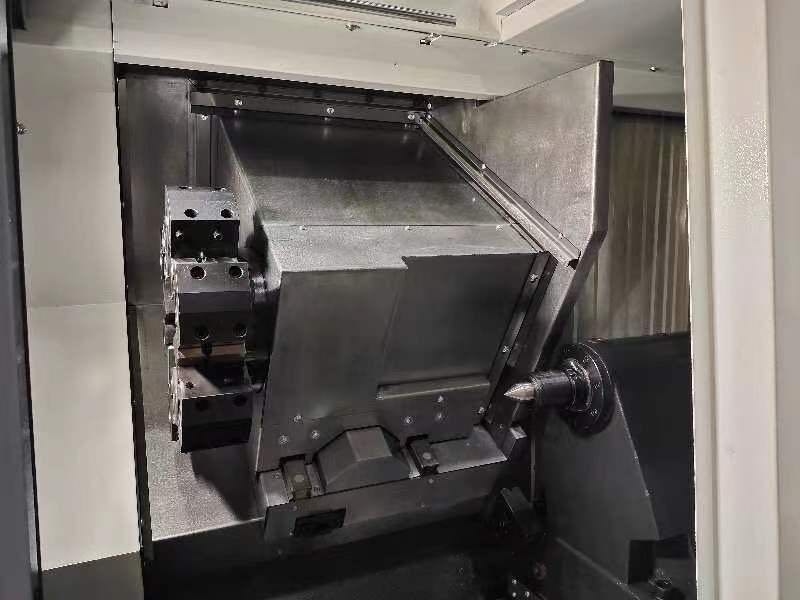

Camera chiusa di scarico del chip, assicurarsi che il liquido di taglio non scorra, facile raccogliere i chip del ferro.

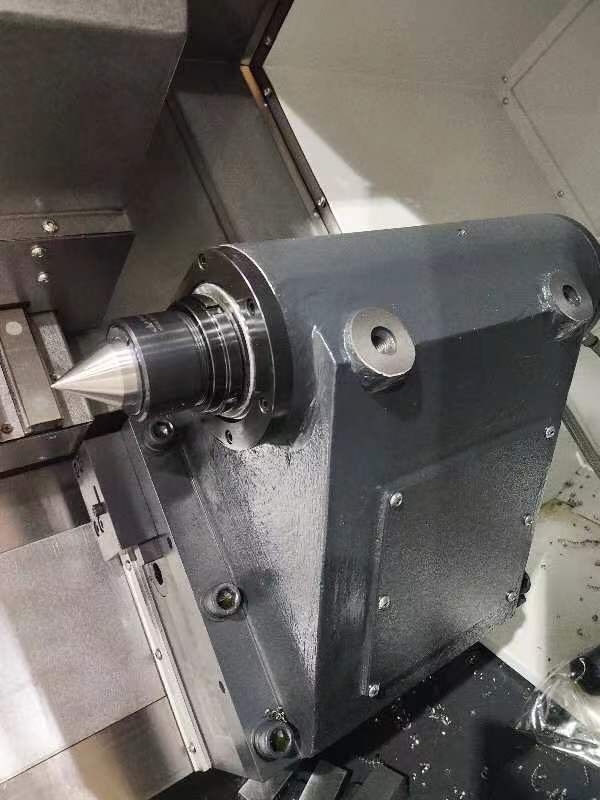

Sedile della coda, con la ferrovia di guida integrata di scivolamento del letto, manica telescopica, chiusura manuale, rigidità buona.
La copertura a un solo strato di tirata, copertura a un solo strato indipendente di tirata è sistemata dentro la macchina utensile per ridurre i livelli, ridurre gli errori, non solo impermeabili e le limature del ferro, ma anche può muoversi ad ad alta velocità e ad a basso rumore.
Parametri tecnici principali
| Oggetti | Unità | HTC40E/300 | HTC40E/500 | ||
| Diametro massimo dell'oscillazione sopra il letto | millimetro | 500 | 500 | ||
| Lunghezza di taglio massima | millimetro | 300 | 500 | ||
| Diametro tagliente massimo | millimetro | 360 | 360 | ||
| Diametro massimo dell'oscillazione sullo scorrevole | millimetro | 320 | 320 | ||
| Naso del fuso | A2-6 | A2-6 | |||
| Diametro del foro del fuso | millimetro | 65 | 65 | ||
| Diametro del massimo attraverso la barra | millimetro | 50 | 50 | ||
| Singolo fuso | Gamma di velocità di rotazione del mandrino | r/min/Nm | 50~4500/177 | 50~4500/177 | |
| Testa motrice | Coppia di torsione dell'uscita massima del fuso | ||||
| Motore principale | 30 minuti/continui | chilowatt | 15/11 | 15/11 | |
| Mandrino standard | Diametro di Chuck | pollice | 8" | 8" | |
| Velocità rapida dell'ascissa | m/min | 30 | 30 | ||
| velocità rapida di Z-asse | m/min | 30 | 30 | ||
| Viaggio dell'ascissa | millimetro | 200 | 200 | ||
| viaggio di Z-asse | millimetro | 320 | 550 | ||
| Colpo della contropunta | millimetro | _ | 350 | ||
| Conicità della conicità del fuso della contropunta | Morse | _ | 5# | ||
| Colpo superiore | millimetro | _ | 100 | ||
| Forma standard del portautensile | Stazione di orizzontale 8 | Stazione di orizzontale 8 | |||
| Dimensione dello strumento | Coltello esterno | millimetro | 25×25 | 25×25 | |
| Diametro della barra di alesaggio | millimetro | 40 | 40 | ||
| Accuratezza lavorante | IT6 | IT6 | |||
| Rugosità di superficie del pezzo in lavorazione lavorato | μm | Ra1.6 | Ra1.6 | ||
| Precisione di posizionamento | Ascissa | millimetro | 0,008 | 0,008 | |
| Asse di Z | millimetro | 0,008 | 0,008 | ||
| Ripeti l'accuratezza di posizione | Ascissa | millimetro | 0,004 | 0,004 | |
| Asse di Z | millimetro | 0,004 | 0,004 | ||
| Capacità di peso | Tipo del disco | chilogrammo | 200 | 200 | |
| Parti dell'asse | chilogrammo | _ | 500 | ||
| Peso della macchina | chilogrammo | 3400 | 3650 | ||
| Aspetto della macchina utensile | Altezza del × di larghezza del × di lunghezza | millimetro | 2400×1900×1850 | 2400×1900×1850 | |
Configurazione standard
Sistema GSK988TA di CNC
Taiwan 8" mandrino solido
servo-torretta 8-position
Contropunta idraulica
Cuscinetto importato
Madrevite e binario di guida domestici
Sistema di lubrificazione automatico
Sistema di liquido refrigerante automatico
Accensione della lampada
Parafango completo di recinzione
Coperture telescopiche
Configurazione facoltativa
Sistema di controllo di Fanuc
Taiwan 8" mandrino vuoto
servo-torretta 12-position
Madrevite e binario di guida importati
Trasportatore di chip & grafico automatici del chip
Alimentatore automatico della barra
Torretta della macchina utensile
Vantaggio della macchina
Io. Struttura stretta della trasmissione a cinghia di V

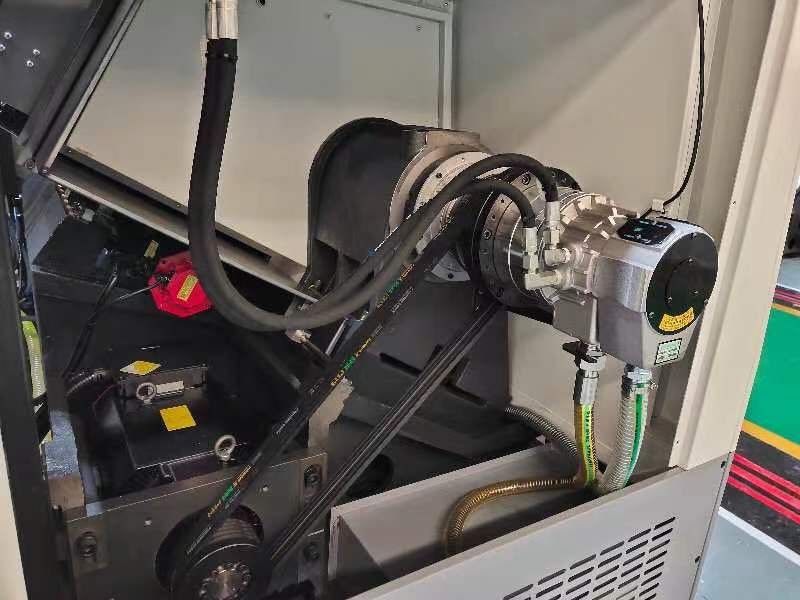

Tramite la puleggia di cinghia direttamente determinare la rotazione del fuso, ridurre la perdita di potere di trasmissione meccanica, inizia veloce e stabile.
II. Servo resto dello strumento
Guidato dal servomotore, l'alta precisione e l'alta affidabilità, possono soddisfare le richieste del rendimento elevato e del cambiamento veloce dello strumento.
III. Il codificatore integrato del fuso
Il codificatore speciale del fuso annulla il meccanismo di trasmissione sincrono della cinghia, efficacemente riduce l'incidenza guasti.
IV. Un'alimentazione di due assi
L'asse di Z e dell'ascissa è determinato dal servomotore ed è collegato direttamente con la vite della palla attraverso l'accoppiamento elastico.
la ferrovia di guida di Due-asse adotta la ferrovia di guida di scorrimento, la ferrovia di guida è tipo del carico dell'uguale delle quattro direzioni, il carico di alta precisione notevolmente migliora l'accuratezza e l'efficienza d'elaborazione di produzione
Campo di applicazione
