SMTCL Sistema Fanuc multiuso Torno CNC T5.2-500Q Trasformazione del metallo Slant Bed Torno CNC
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | T5.2-500Q |
|---|---|---|---|
| Sistema di controllo CNC: | GSK/FANUC/SIEMENS | CNC oppure no: | CNC |
| Parola chiave: | Macchina CNC per tornio a letto inclinato | Corsa (asse X)(mm): | 200 |
| Corsa (asse Z)(mm): | 560 | Traslazione rapida X/Z: | 30 m/min |
| Stazioni di posta degli attrezzi: | 8 | Massimo. Velocità del mandrino (rpm): | Massimo. Velocità del mandrino (rpm) |
| Massimo. Lunghezza tornita (mm): | 500 | Massimo. Dondolarsi sul letto: | Φ560 |
| Massimo. oscillare sullo scivolo: | Φ350 | Massimo. diametro di taglio: | Φ360 |
| Evidenziare |
Multi Purpose Slant Bed CNC Lathe,Torno CNC di precisione,3 assi letto inclinato torno CNC |
||
Descrizione del prodotto
SMTCL Torno CNC multiuso T5.2-500Q Fanuc Sistema di lavorazione dei metalli 3 assi letto inclinato Torno CNC

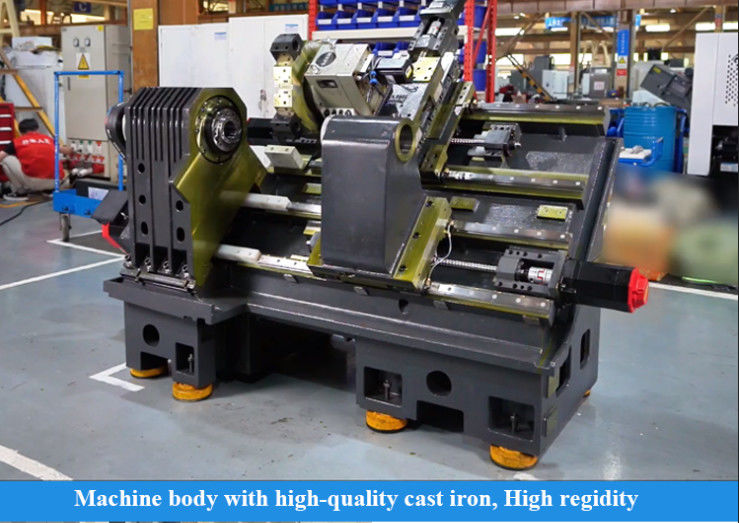

Il tornio CNC orizzontale della serie T5Q, che combina la tecnologia di controllo intelligente e la tecnologia di produzione avanzata, ha un'elevata precisione, un'elevata efficienza e un'elevata rigidità di taglio.Il software di analisi degli elementi finiti viene utilizzato per ottimizzare il design, analizzare la distribuzione dei punti di sollecitazione, ridurre la deformazione delle parti e ottenere la struttura ottimale dell'intera macchina.Le casse principali sono tutte fatte di materiali in ghisa ad alta resistenza, che assicura la minimizzazione delle vibrazioni durante il processo di taglio e migliora la precisione di lavorazione e la stabilità del taglio.
- C3 vite a piombo pre-tirata
- Tecnologia di compensazione degli errori
- Quantificazione degli standard di processo
- Due assi con velocità elevata e veloce
- Servocorso diviso
- Torre di servo-taglio ad alta efficienza
- Leggi di ghisa di alta qualità e altri pezzi di ghisa a chiave
- cuscinetti a mandrino a rotoli cilindrici a doppia fila di larga lunghezza
- Struttura della sella anti flessione
| Articolo | Unità | T5.2-500Q | T5.2-1000Q | |
| Diametro di rotazione massimo | mm | Φ360 | Φ360 | |
| Lunghezza massima di rotazione | mm | 500 | 500 | |
| Diametro massimo dell'oscillazione sopra il letto | mm | Φ560 | Φ560 | |
| Diametro massimo dell'oscillazione sullo scivolo trasversale | mm | Φ350 | Φ350 | |
| Fusoliera | Tipo di naso del fusibile | A2-6 | A2-6 | |
| Diametro interno del cuscinetto anteriore | mm | 100 | 100 | |
| Taper di foratura di fusione | 1:20; Φ70 | 1:20; Φ70 | ||
| Fusoliera a fusione | mm | Φ65 | Φ65 | |
| Max. attraverso il diametro della barra | mm | Φ50 | Φ50 | |

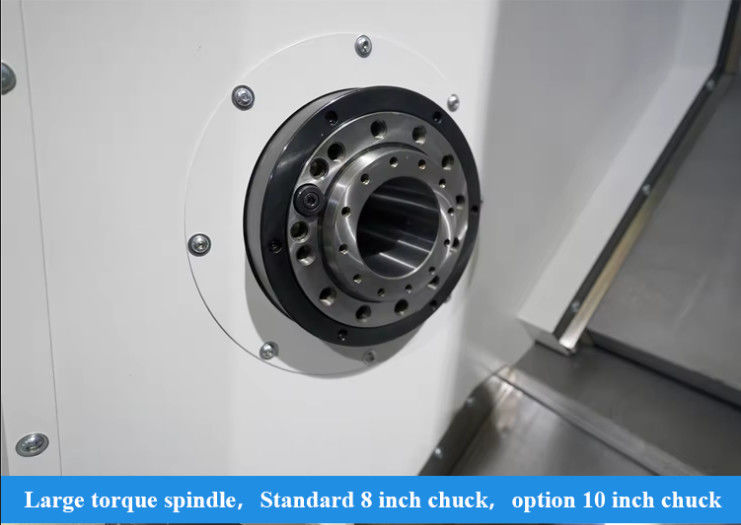

| Diametro standard del mandrino | centimetro | 8 | 8 | |
| Velocità massima del mandrino | r/min | 4500 | 4500 | |
| Torsione nominale dello spinello | Nm | 136 ((769r/min) | 136 ((769r/min) | |
| Max. coppia di fusione | Nm | 245 ((576) r/min) | 245 ((576) r/min) | |
| Potenza di uscita del motore principale continua /15 minuti | kW | Il Signore, 15/11 | Il Signore, 15/11 | |
| Due assi | Traverso rapido dell'asse X/Z | m/min | 30 | 30 |
| Percorso dell'asse X | mm | 200 | 200 | |
| Percorso dell'asse Z | mm | 560 | 1050 | |

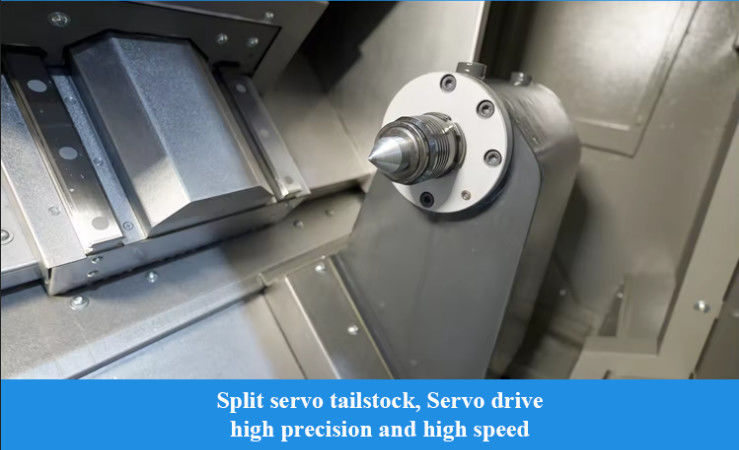

| Fabbricazione | Viaggi di coda | mm | 500 | 950 |
| Penna conica della coda | Morse | MT-5 | MT-5 | |
| Torretta | Forma della torretta | Servo-torretta orizzontale a 8 posizioni | Servo-torretta orizzontale a 8 posizioni | |
| Altezza centrale della torretta | mm | 80 | 80 | |
| Precisione di posizionamento ripetuta della rotazione della torretta | Seg. | ± 16 | ± 16 | |
| Se è possibile selezionare il tagliatore nelle vicinanze | - Sì, sì. | - Sì, sì. | ||
| Altri | Distanza dal centro dello spinello al fondo del letto | mm | 1015 | 1015 |
| Peso netto della macchina | kg | 4200 | 4750 | |
Specificità standard:
|
Opzioni:
|
|||
| Capacità totale di alimentazione | KVA | 27 | 27 | |
| Dimensioni complessive (lunghezza X larghezza X altezza) | mm | 2750×1890×1900 | 3620×1890×1900 | |
- Ogni parte deve essere ispezionata.
- Oltre 100 sistemi di controllo dei processi di produzione
- Oltre 200 elementi di controllo
- Trattamento dei campioni di ciascuna macchina
- 72 ore di prova prima della consegna
- Senso di qualità, le richieste dei clienti vengono prima di tutto.
- 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
- Produttore ad alta tecnologia con capacità di ricerca e progettazione
- Sistema di approvvigionamento stabile e maturo
- Giovani venditori attivi e ingegneri per servizi istantanei ((24 ore online)
- Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
- Il nostro principio di progettazione struttura: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
Shanghai HD M&E Tech Co., Ltd è situata a Shanghai, Cina. Siamo specializzati in tornio CNC, centro di lavorazione verticale, centro di lavorazione orizzontale, centro di lavorazione portico, centro di lavorazione a cinque assi,altri macchinari per la lavorazione del ferro o del carbonioLa qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
La nostra fabbrica ha più di 80 anni di storia nella produzione di macchine utensili.Sono stati uno dei leader dell'industria della macchina utensili della Cina e il più grande produttore di macchine utensili in CinaI prodotti delle macchine utensili comprendono automobili, aviazione, nuove energie, macchine per la costruzione, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altre industrie.Prendiamo la missione di fornire le macchine utensili con la tecnologia di punta, alta qualità e buon servizio ai nostri clienti in tutto il mondo!
- D. Lei è una società commerciale o produttiva?
Siamo un'azienda di produzione.
- Q2. Quali sono i principali prodotti della vostra azienda?
Siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina da trivellazione, la macchina da trivellazione radiale, e così via.
- Q3. Puoi fornire una macchina personalizzata o SPM (macchina per scopi speciali)?
Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.
- D4: Quali sono i termini di garanzia?
Forniremo un sostituto per le parti che si rivelano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina. - Q5. Quali sono i servizi?
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente - D6: Perché scegliere la vostra azienda?
I prodotti derivanti dallo sviluppo, dalla progettazione, dalla fabbricazione e dall'assemblaggio dell'intero processo di produzione sono:
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro. - Q7: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.
- D8: Quali sono i termini di pagamento?
T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.
