Place of Origin:
CHINA
Marca:
SMTCL
Certificazione:
CE ISO certification
Model Number:
CW6180B
Descrizione del prodotto:
Caratteristiche del prodotto:
Articolo
|
Unità
|
CW6180B
|
Diametro massimo di oscillazione sul basamento
|
mm
|
Φ800
|
Diametro massimo di oscillazione sulla torretta
|
mm
|
Φ480
|
Lunghezza massima del pezzo
|
mm
|
1000,,3000,4000,5000.6000,8000
|
Diametro massimo di oscillazione e larghezza effettiva in gap
|
mm
|
Φ1000/310
|
Diametro del foro del mandrino e tipo di testa del mandrino
|
|
Φ104/D11
|
Conicità del naso del mandrino e del centro
|
|
120, 1:20. Morse 5#
|
Passi e gamma di velocità del mandrino
|
giri/min
|
18 velocità 5.4-720
|
Passi e gamma di avanzamenti longitudinali
|
mm/g
|
64 avanzamenti 0.06-24.3
|
Gamma 1:1
|
mm/g
|
0.1-1.52
|
Gamma 16:1
|
mm/g
|
1.6-24.3
|
Gamma di avanzamento fine con ingranaggi di cambio
|
mm/g
|
0.05-0.912
|
Rapporto di avanzamento trasversale all'avanzamento longitudinale
|
|
1/2
|
Traslazione rapida della slitta
|
mm/min
|
4000
|
Passo della vite madre
|
|
12 (Metrico):1/2'' (Sistema pollici)
|
Numero, gamma di metrico
|
mm
|
50 tipi 1-240
|
Numero di filetti, gamma di filetti Whitworth
|
t.p.i
|
26 tipi 14-1
|
Numero, gamma di modulo
|
mm
|
53 tipi 0.5-120
|
Numero di filetti, gamma di filetti a passo diametrale
|
DP
|
24 tipi 28-1
|
Corsa trasversale massima della slitta inferiore
|
mm
|
500
|
Corsa massima della slitta superiore
|
mm
|
200
|

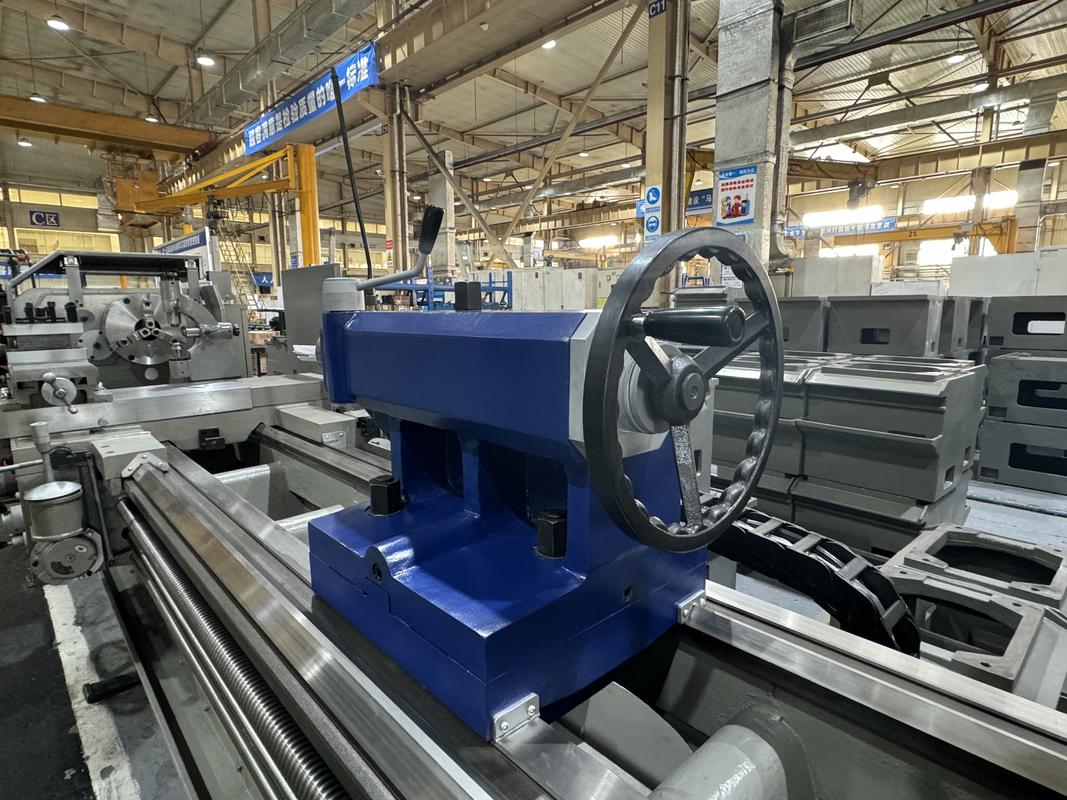

Corsa della contropunta
|
mm
|
250
|
Conicità della contropunta
|
|
Morse 5#
|
Larghezza della guida del basamento e durezza della tempra
|
mm
|
550 RC52
|
Potenza del motore principale
|
KW
|
11/15
|
Potenza del motore rapido
|
KW
|
1.1
|
Potenza del motore della pompa del refrigerante
|
W
|
180
|
Peso netto
|
kg
|
4900
|
Dimensione complessiva
|
mm
|
3660x 1450x 1630
|
Carico massimo del pezzo
|
T
|
2.5 (configurazione standard)
|
Configurazione standard: 1. Motore principale: YE3-160M-4 11kW 5. Cuscinetto albero principale:
(1)NN3032K/P5 160X240X60
(2)NN3026K/P5 130X200X52(3)6028 140X210X33 |
Configurazione selettiva:

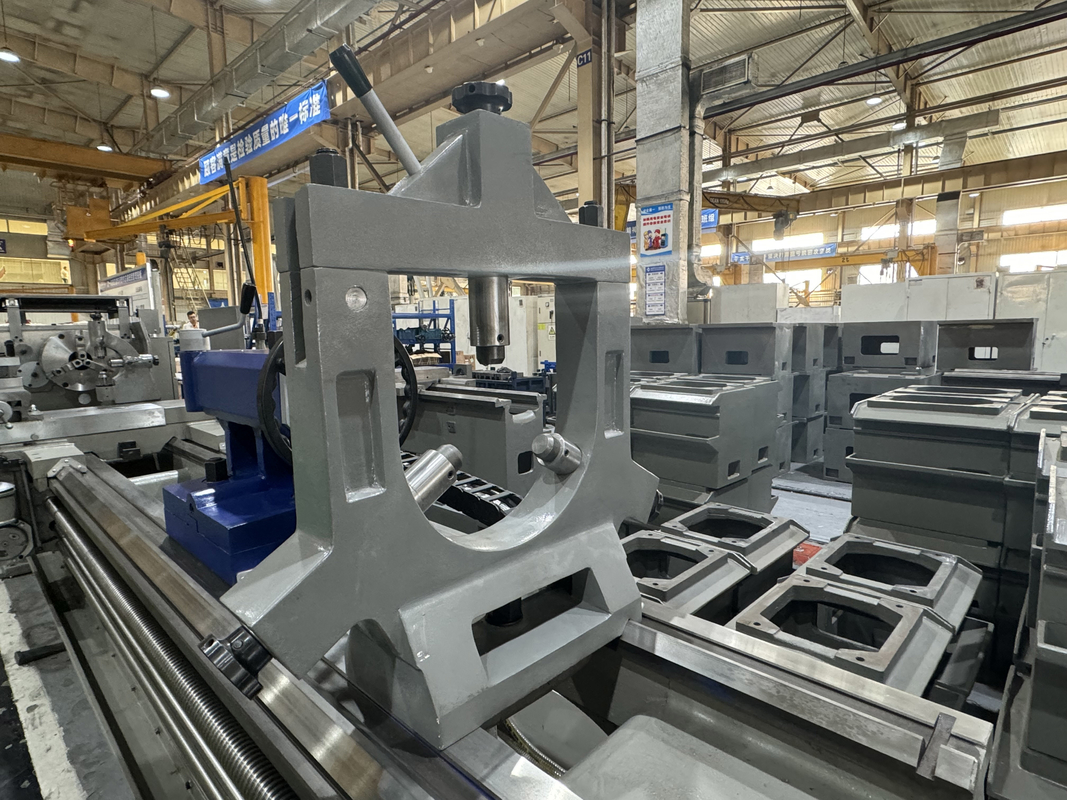

1. Lunetta Φ40-Φ350
2. Lunetta a seguire Φ50-Φ220 3. Mandrino a 3 griffe Φ400mm 4. Mandrino a 3 griffe Φ500mm 5. Mandrino a 4 griffe Φ400mm 6. Mandrino a 4 griffe Φ500mm 7. Mandrino a 4 griffe Φ630mm 8. Contropunte rotanti Morse NO.5 9. Piastra frontale Φ650mm |
