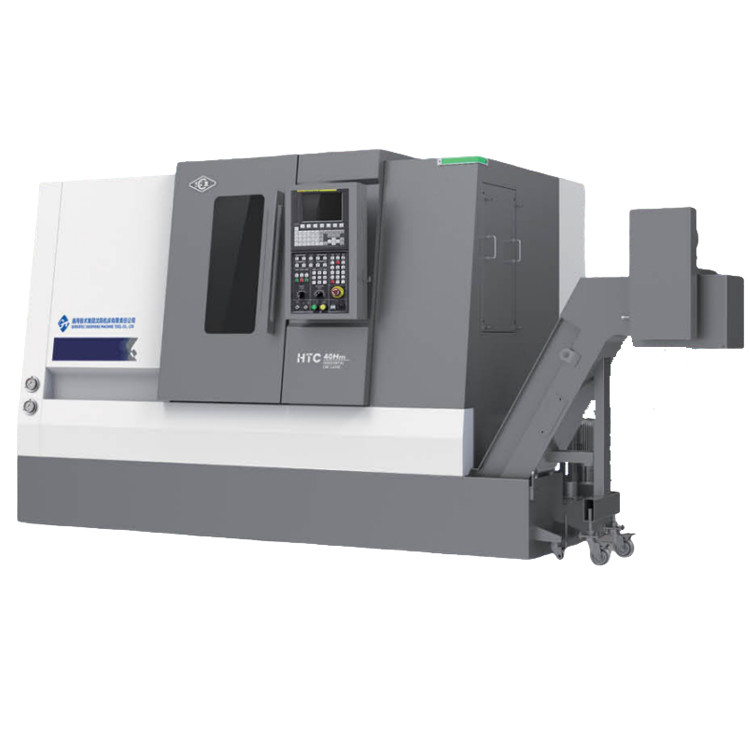

Tornio CNC di precisione con mandrino a campata larga HTC40Q BMT55 Torretta motorizzata e asse Y, a banco inclinato

Tornio CNC di precisione con mandrino a campata larga HTC40Q BMT55 Torretta motorizzata e asse Y, a banco inclinato

Tornio inclinato di CNC del letto

Tornio CNC HTC40Q BMT55

Torno CNC ad asse Y

Luogo di origine:

Cina

Marca:

SMTCL

Certificazione:

CE ISO certification

Numero di modello:

HTC40H

Contattaci
Chiedi un preventivo
Dettagli del prodotto
Marca:
SMTCL
Model Number:
HTC40H
Parola chiave:
Centrale di tornitura CNC orizzontale
Lunghezza di Max.Cutting:
1000 mm
Diametro di Max. Cutting.:
380mm
Max. nuotare sopra il letto.:
560 mm
X axis travel:
200mm
Z axis travel:
1050mm
Spindle speed:
4500 r/min
Termini di pagamento e di spedizione
Quantità di ordine minimo
1
Imballaggi particolari
Cassa di legno, baule di latta, altro imballaggio per la navigazione.
Tempi di consegna
45-60 giorni
Termini di pagamento
T/T, L/C, Western Union
Capacità di alimentazione
50 serie al mese
Descrizione del prodotto

Tornio CNC di precisione con mandrino a campata larga HTC40Q BMT55 Torretta motorizzata e asse Y, a banco inclinato 0

Descrizione del prodotto:

Torno CNC di precisione Spindle di larga durata HTC40H BMT55 Power Turret Slant Bed Torno CNC con asse Y
HTC40H integra tecnologie di produzione intelligenti e avanzate. Con un design a 45° di inclinazione del letto, presenta una forte rigidità e un'eccellente rimozione dei chip. Equipaggiato con un motore a fusione da 11/15 kW,la velocità raggiunge i 45-4500 giri/min, adatta per una servo-torretta a 8 stazioni. Può girare parti di albero e disco, e eseguire lavorazioni come filettature e archi, adatta per una produzione efficiente in settori come l'automotive e l'automobile.

Caratteristiche del prodotto:

1"Alta efficienza"
◆ Velocità di tracciamento veloce su due assi
◆ Servo-stack diviso
◆ Servo utensile ad alta efficienza
◆ Opzionale elaborazione integrata multi-sequenza a sottospindle
2"Alta Precisione"
◆ Vitruccio pre-allungato ad alta precisione
◆ Tecnologia di compensazione degli errori
◆ Quantificazione degli standard di processo
◆ Norme di ispezione rigorose

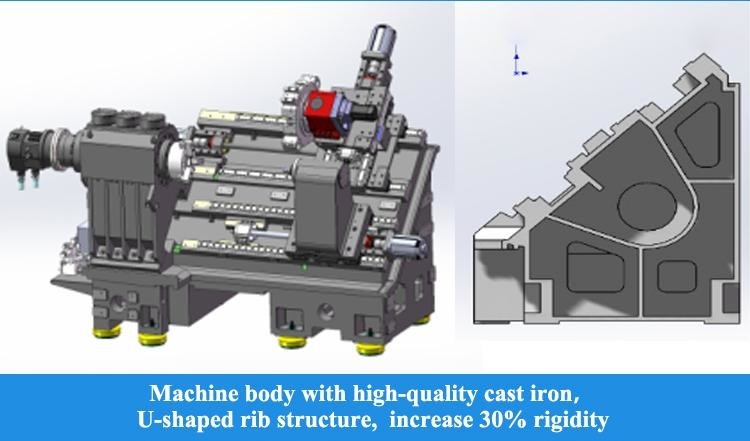

3,Alta rigidità
◆ Letto di ghisa di alta qualità e altre parti di fonte
◆ Unita' a fusione di larga durata
◆ L'apertura del letto a forma di arco
◆ Struttura di piccolo fusibile

Dettagli del prodotto:

Tornio CNC di precisione con mandrino a campata larga HTC40Q BMT55 Torretta motorizzata e asse Y, a banco inclinato 1
Velocità di movimento rapida: 30 m/min
Il servomotore è collegato direttamente alla vite a sfera attraverso un accoppiamento, riducendo i collegamenti intermedi e ottenendo una trasmissione senza interruzioni.I binari di guida dell'asse X e Z adottano binari di guida lineari di rotolamento importati per garantire un'elevata rigidità, buone prestazioni dinamiche e precisione, aumentano la velocità di funzionamento e migliorano l'efficienza della produzione.



Tornio CNC di precisione con mandrino a campata larga HTC40Q BMT55 Torretta motorizzata e asse Y, a banco inclinato 2

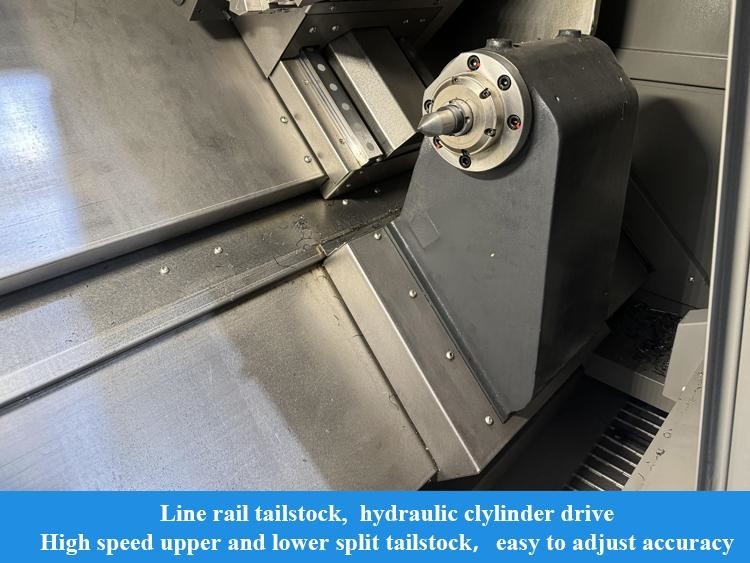

Servizio di taglio della coda
La coda può essere spostata in modo servodriven opzionale,che può controllare con precisione e regolare in modo flessibile la velocità di movimento del tailstock e la forza di frenatura di lavoro in base alle esigenze di lavorazione, che consente alla staffa di avvicinarsi rapidamente al pezzo da lavorare e stringere senza impatto e può fornire feedback in tempo reale sulla posizione di serraggio.migliorare la produzione
Il modello è dotato di un sistema di rivestimento con un sistema di rivestimento con un'efficienza di sostituzione elevata.
Tornio CNC di precisione con mandrino a campata larga HTC40Q BMT55 Torretta motorizzata e asse Y, a banco inclinato 3
Doppia struttura pretenso fissa
L'asse X sviluppa una doppia struttura di supporto fisso e utilizza una vite pre-tirata per compensare efficacemente la deformazione pre-tirata e l'aumento della temperatura.Collabora con una speciale struttura di tenuta per ridurre l'aumento della temperatura della vite, ottenendo così un'alta precisione e un'alta precisione della stabilità di alimentazione delle macchine utensili
Tornio CNC di precisione con mandrino a campata larga HTC40Q BMT55 Torretta motorizzata e asse Y, a banco inclinato 4
Configurazione dell'asse Y
La configurazione opzionale dell'asse Y, combinata con la torretta a motore BMT, la struttura ad asse C ad alta precisione e una varietà di portautensili a motore, possono realizzare un'elaborazione complessa delle superfici con una sola installazione.
Tornio CNC di precisione con mandrino a campata larga HTC40Q BMT55 Torretta motorizzata e asse Y, a banco inclinato 5

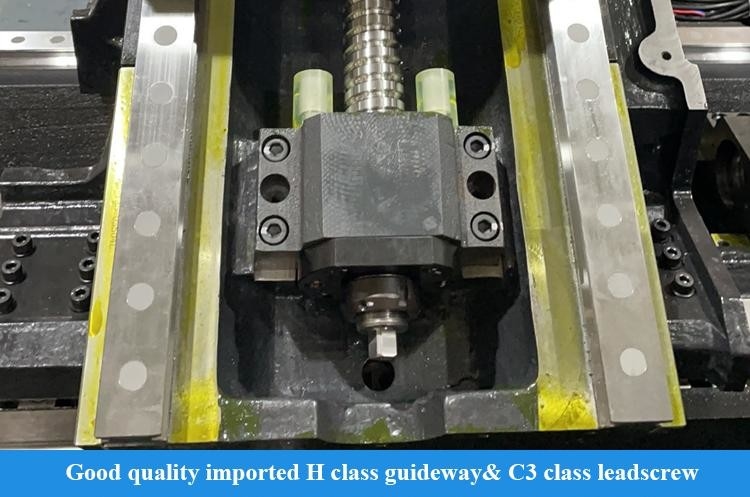

Vetture a sfera ad alta precisione
Esso utilizza vite di alta qualità importate di grado C3 e rotaia guida di grado H ed è direttamente azionato da un servomotore per ottenere un'eccellente precisione di funzionamento.
Tornio CNC di precisione con mandrino a campata larga HTC40Q BMT55 Torretta motorizzata e asse Y, a banco inclinato 6
Sella antinclinante
La lunghezza del binario guida è ragionevolmente aumentata, la struttura del sistema di movimento è ottimizzata,Il corpo principale della sella è progettato in forma d'arco per garantire la rigidità complessiva dei componenti importanti..
Tornio CNC di precisione con mandrino a campata larga HTC40Q BMT55 Torretta motorizzata e asse Y, a banco inclinato 7

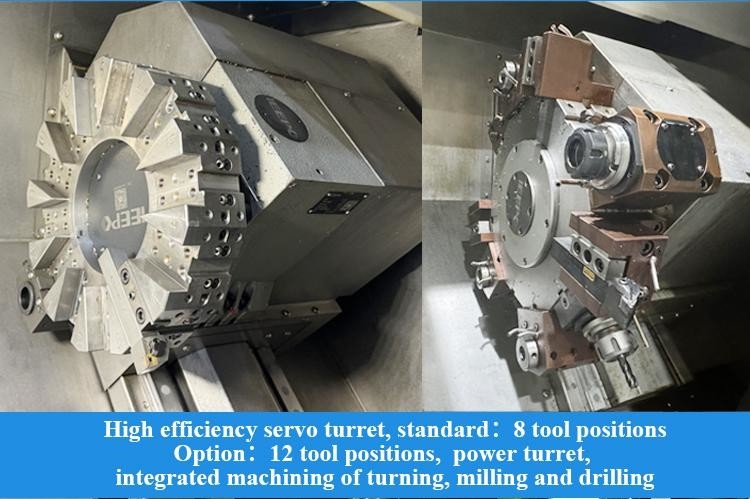

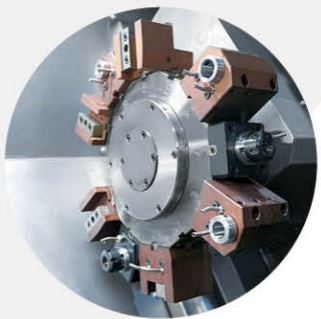

Torretta a servo efficiente
Interfaccia BMT standard, connessione ad alta rigidità; lo strumento è azionato dall'interfaccia DIN1809, che ha una trasmissione affidabile e un basso tasso di guasti;il motore di trasmissione è montato lateralmente e ha una struttura compatta;È dotato di un asse C e di un dispositivo di freno ad alta precisione per ottenere un'elaborazione integrata di tornitura, fresatura e perforazione ad alta efficienza.
Tornio CNC di precisione con mandrino a campata larga HTC40Q BMT55 Torretta motorizzata e asse Y, a banco inclinato 8

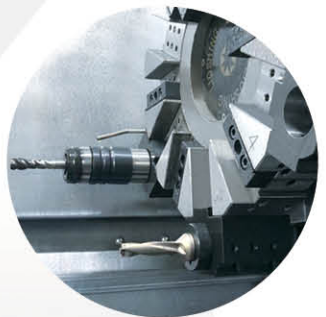

Tenitore interno degli strumenti di raffreddamento
Opzionale portautensili di raffreddamento interno e uscita dell'acqua dal centro utensile realizzare l'eliminazione efficiente dei trucioli durante la lavorazione del foro interno e garantire la qualità della lavorazione
Tornio CNC di precisione con mandrino a campata larga HTC40Q BMT55 Torretta motorizzata e asse Y, a banco inclinato 9

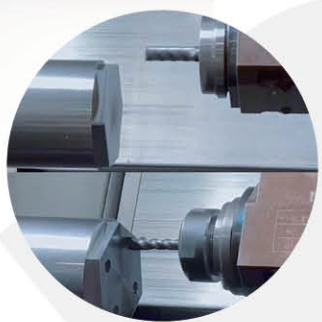

Capacità di fresatura a motore di utensili
Materiale del pezzo: HT200
Modello utensile: Ф20 spalla quadrata
macchine di taglio
Stato di raffreddamento: raffreddamento ad acqua
Capacità di trivellazione con strumento azionato
Materiale del pezzo: HT200
Modello di utensile: F16 torsione trapano
Stato di raffreddamento: raffreddamento ad acqua


Tornio CNC di precisione con mandrino a campata larga HTC40Q BMT55 Torretta motorizzata e asse Y, a banco inclinato 10

Parametri del prodotto:
Progetto
Unità
HTC40H ((Q) /500
HTC40H(Q)/1000
Max, taglio il dia.
mm
Φ380
Φ380
Lunghezza massima di taglio
mm
500
1000
Max. nuotare sopra il letto.
mm
Φ560
Φ560
Max. giorno di nuoto. su scivolo
mm
Φ350
Φ350
Fusoliera
Modello di naso a fusione

A2-6
A2-6
Disegno interno del cuscinetto anteriore.
mm
100
100
Conico del fusibile e dimensione del foro

1:20"Φ70
1:20"Φ70
Dia. del foro dello spinello

Φ65
Φ65
Max. Bar dia.
mm
Φ50
Φ50
Dialettro di scatto standard.
centimetro
8
8
Intervallo di velocità dello spinello
r/min
4500
4500
Torsione nominale dello spinello
Numero
136 ((769r/min)
136 ((769r/min)
Spindle Max. coppia
Numero
245 ((576) r/min)
245 ((576) r/min)
Potenza di uscita del motore principale continua/15 min.
kW
Il Signore, 15/11
Il Signore, 15/11
Asse X/Z
movimento rapido dell'asse X/Z
m/min
30
30
Percorso dell'asse X
mm
200
200
Percorso dell'asse Z
mm
560
1050
Fabbricazione



Viaggi di coda
mm
500
920
Metodo di azionamento a coda

Azionamento idraulico
Azionamento idraulico
Conicità della coda conicità del foro
Morse
MT-5
MT-5
Torretta
Tipo di torretta

Torretta servo orizzontale a 8 stazioni
Torretta servo orizzontale a 8 stazioni
Altezza centrale
mm
100
100
Indice della torretta, precisione di posizionamento ripetuto
Seg.
± 16
± 16
Se potessi scegliere lo strumento vicino

- Sì, sì.
- Sì, sì.
Altri
Distanza tra il centro dello spinello e il pavimento
mm
1015
1015
Peso netto delle macchine utensili
kg
4200
4750
Capacità elettrica totale
KVA
27
27
Dimensioni globali ((LxWxH)
mm
2750×1890×1900
3620×1890×1900
Nota: i parametri riportati nella tabella sono solo a titolo di riferimento.

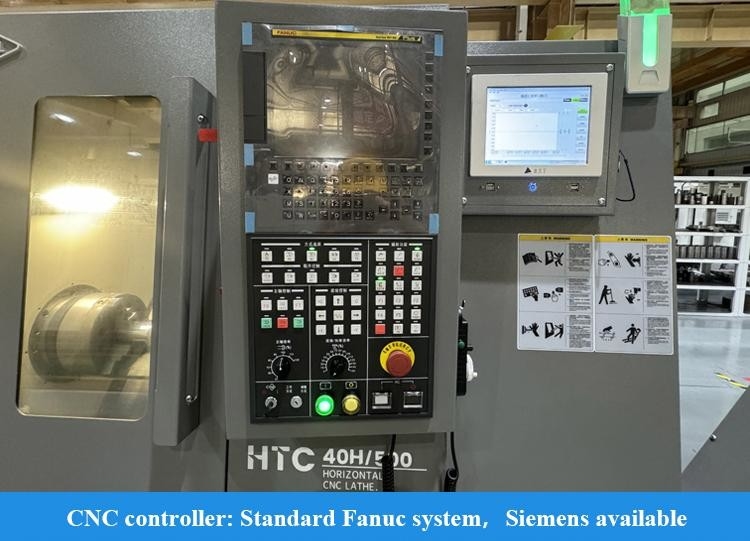

Configurazione standard:
1Sistema FANUC-0i-TF Plus (5) (serie H/S)
2Sistema GSK988TA (serie Q)
3Spindle a manica
4"Bottiglia di olio a scarico vuoto"
5,8 stazioni servo-utensile

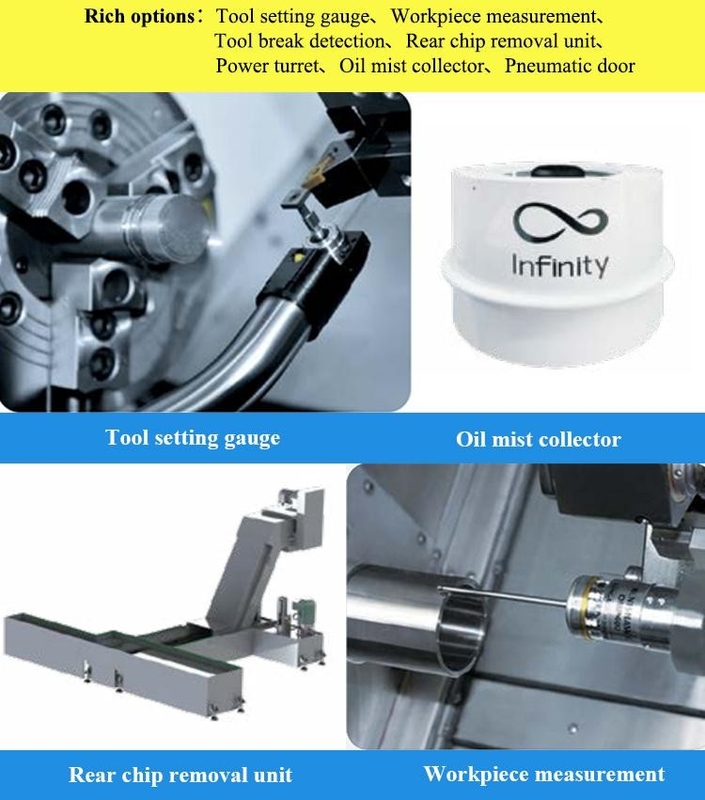

Configurazione opzionale:
1Sistema Siemens
2"L'indicatore di impostazione dello strumento
3Servo utensili a 12 stazioni
4,misurazione del pezzo di lavoro
5"Carico utensili elettrici"
6Collettore di nebbia di petrolio
7"Unità di rimozione di chip posteriori"
8"Rilevazione dei danni all'utensile
9Porta pneumatica
Il nostro servizio:

Assicurarsi di ricevere una macchina di alta qualità
1Ogni parte deve essere ispezionata.
2- oltre 100 controlli di processo produttivo
3- Oltre 200 punti di ispezione
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna

Perché scegliere noi:
◆ Senso della qualità, le richieste dei clienti vengono prima di tutto
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
