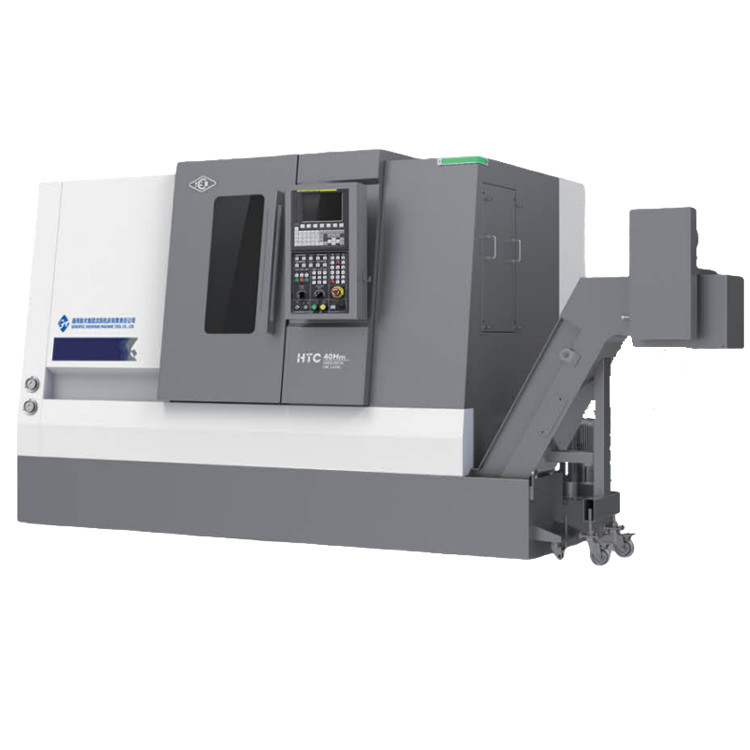

Tornio CNC a guida rigida HTC40S, elevata rigidità, ampia campata, mandrino A2-8, velocità 4000 giri/min, tornio CNC a banco inclinato SMTCL

Marchio: SMTCL
Numero di modello: HTC40S
Luogo di origine: Cina
Certificazione: CE ISO certification
Quantità minima di ordine: 1
Capacità di fornitura: 50 serie al mese
Tag

Macchina del tornio del letto piano CKA6136

Macchina del tornio del letto piano 5.5KW

Macchina orizzontale di CNC CKA6136

Dettagli del prodotto

Marca: SMTCL Numero di modello: HTC40S
CNC o no: CNC Parola chiave: Torni CNC orizzontali
Lunghezza di Max.Cutting: 1500 mm Diametro di Max. Cutting.: 500 mm
Max. nuotare sopra il letto.: 600 mm Viaggio dell&#39;asse x: 270 mm
Z Axis Travel: 1628 mm Velocità del fuso: 4000 giri/min
Evidenziare

Torno CNC a larga durata

,

Torno CNC ad alta rigidità

,

4000 r/min Torno CNC

Descrizione del prodotto

Tornio CNC a guida rigida HTC40S, elevata rigidità, ampia campata, mandrino A2-8, velocità 4000 giri/min, tornio CNC a banco inclinato SMTCL 0

Descrizione del prodotto:

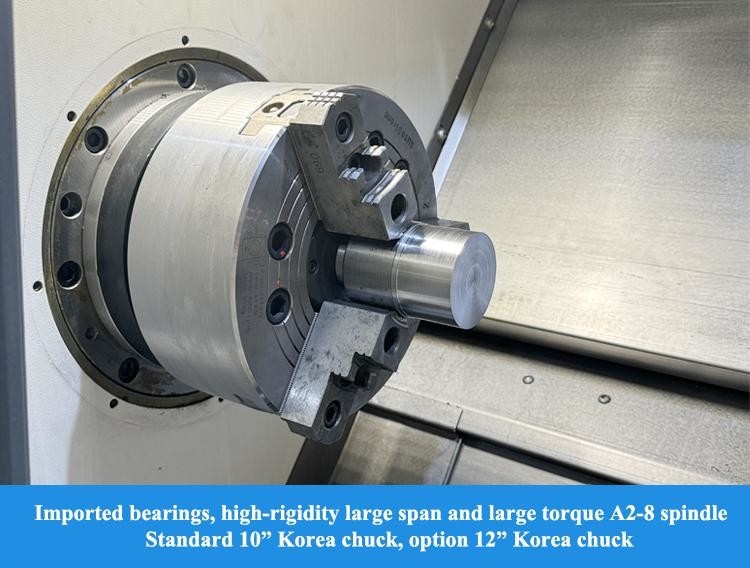

SMTCL Hard Rail CNC Lathe HTC40S Alta rigidità Grande span A2-8 Spindle velocità 4000r/min Slant Bed CNC Lathe

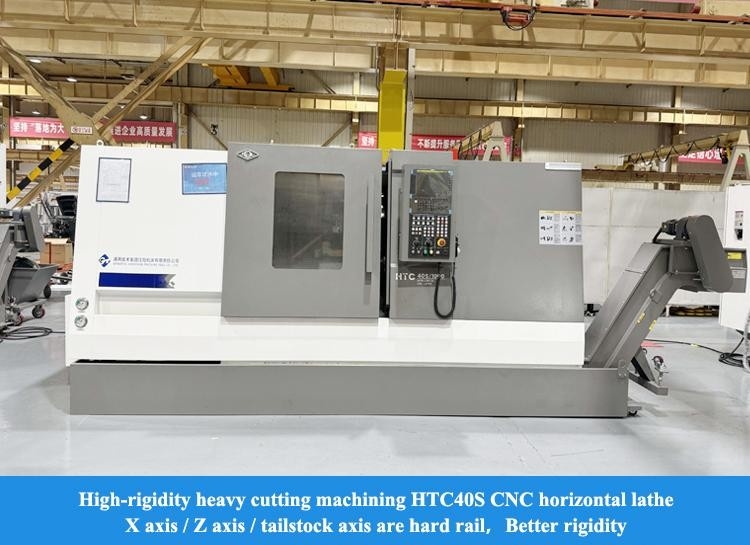

Torno CNC HTC40Sha vantaggi unici nella sua progettazione di guida indurita, sottoposta a speciali tecniche di lavorazione e dotata di una rigidità estremamente elevata,con una lunghezza massima non superiore a 50 mm,.
Durante i potenti processi di lavorazione, ha un'eccellente stabilità, garantendo che la precisione di lavorazione rimanga invariata.Il sistema di guida rinforzato ad alta precisione consente alla macchina utensile di avere traiettorie di movimento precise durante il funzionamento. che si tratti della lavorazione di parti di albero o di dischi,può dimostrare prestazioni eccezionali ed è ampiamente applicabile ai campi di lavorazione meccanica con elevati requisiti di precisione e stabilità.

Caratteristiche del prodotto:

1"Alta precisione"
◆ Vattone e rotaia di guida di alta precisione
◆ Cuscinetti a fusione ad alta precisione
◆ Quantificazione degli standard di processo
◆ Regola di griglia di alta precisione
2,Alta efficienza
Applicazione del codice modulare del sistema
◆ completa configurazione funzionale, che consente una produzione intelligente
◆ Torretta servo ad alta efficienza
◆ Fusoli di taglio ad alte prestazioni e ad uso pesante
3,Alta rigidità

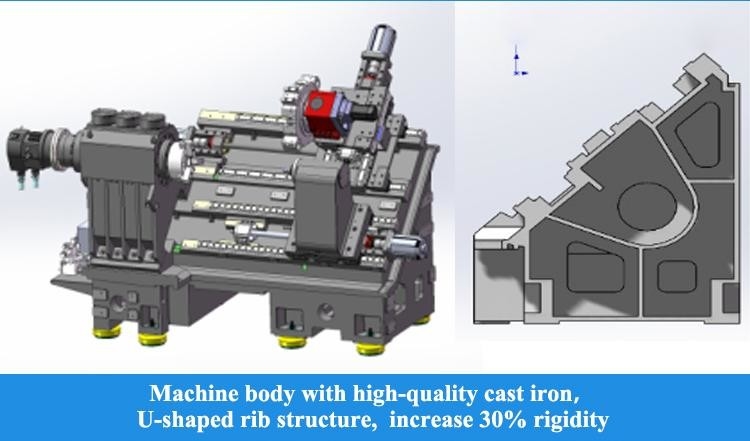

◆ Letto in ghisa di alta qualità, ecc.
◆ Fabbricazione di chiavi: cassetta da letto a lunghi tratti
◆ Spindle ad alta potenza e coppia
◆ Torretta per utensili ad alta rigidità

Dettagli del prodotto:

Tornio CNC a guida rigida HTC40S, elevata rigidità, ampia campata, mandrino A2-8, velocità 4000 giri/min, tornio CNC a banco inclinato SMTCL 1
Velocità di movimento rapida: 30 m/min
Il servomotore è collegato direttamente alla vite a sfera attraverso un accoppiamento, riducendo i collegamenti intermedi e ottenendo una trasmissione senza interruzioni.I binari di guida dell'asse X e Z adottano binari di guida lineari di rotolamento importati per garantire un'elevata rigidità, buone prestazioni dinamiche e precisione, aumentano la velocità di funzionamento e migliorano l'efficienza della produzione.



Tornio CNC a guida rigida HTC40S, elevata rigidità, ampia campata, mandrino A2-8, velocità 4000 giri/min, tornio CNC a banco inclinato SMTCL 2

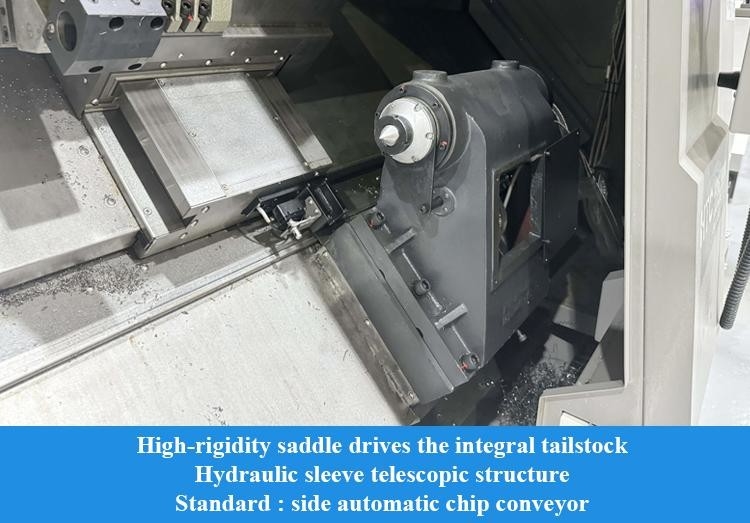

Servizio di taglio della coda
La coda può essere spostata in modo servodriven opzionale,che può controllare con precisione e regolare in modo flessibile la velocità di movimento del tailstock e la forza di frenatura di lavoro in base alle esigenze di lavorazione, che consente alla staffa di avvicinarsi rapidamente al pezzo da lavorare e stringere senza impatto e può fornire feedback in tempo reale sulla posizione di serraggio.migliorare la produzione
Il modello è dotato di un sistema di rivestimento con un sistema di rivestimento con un'efficienza di sostituzione elevata.
Tornio CNC a guida rigida HTC40S, elevata rigidità, ampia campata, mandrino A2-8, velocità 4000 giri/min, tornio CNC a banco inclinato SMTCL 3
Doppia struttura pretenso fissa
L'asse X sviluppa una doppia struttura di supporto fisso e utilizza una vite pre-tirata per compensare efficacemente la deformazione pre-tirata e l'aumento della temperatura.Collabora con una speciale struttura di tenuta per ridurre l'aumento della temperatura della vite, ottenendo così un'alta precisione e un'alta precisione della stabilità di alimentazione delle macchine utensili
Tornio CNC a guida rigida HTC40S, elevata rigidità, ampia campata, mandrino A2-8, velocità 4000 giri/min, tornio CNC a banco inclinato SMTCL 4
Configurazione dell'asse Y
La configurazione opzionale dell'asse Y, combinata con la torretta a motore BMT, la struttura ad asse C ad alta precisione e una varietà di portautensili a motore, possono realizzare un'elaborazione complessa delle superfici con una sola installazione.
Tornio CNC a guida rigida HTC40S, elevata rigidità, ampia campata, mandrino A2-8, velocità 4000 giri/min, tornio CNC a banco inclinato SMTCL 5
Vetture a sfera ad alta precisione
Esso utilizza vite di alta qualità importate di grado C3 e rotaia guida di grado H ed è direttamente azionato da un servomotore per ottenere un'eccellente precisione di funzionamento.
Tornio CNC a guida rigida HTC40S, elevata rigidità, ampia campata, mandrino A2-8, velocità 4000 giri/min, tornio CNC a banco inclinato SMTCL 6
Sella antinclinante
La lunghezza del binario guida è ragionevolmente aumentata, la struttura del sistema di movimento è ottimizzata,Il corpo principale della sella è progettato in forma d'arco per garantire la rigidità complessiva dei componenti importanti..
Tornio CNC a guida rigida HTC40S, elevata rigidità, ampia campata, mandrino A2-8, velocità 4000 giri/min, tornio CNC a banco inclinato SMTCL 7

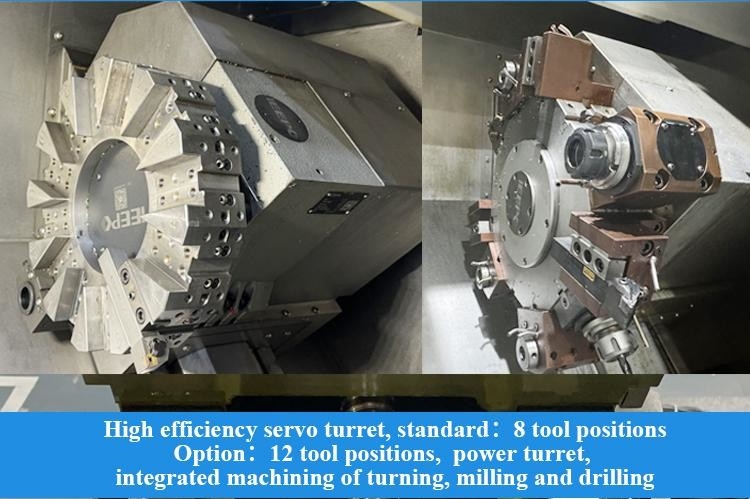

Torretta a servo efficiente
Interfaccia BMT standard, connessione ad alta rigidità; lo strumento è azionato dall'interfaccia DIN1809, che ha una trasmissione affidabile e un basso tasso di guasti;il motore di trasmissione è montato lateralmente e ha una struttura compatta;È dotato di un asse C e di un dispositivo di freno ad alta precisione per ottenere un'elaborazione integrata di tornitura, fresatura e perforazione ad alta efficienza.
Tornio CNC a guida rigida HTC40S, elevata rigidità, ampia campata, mandrino A2-8, velocità 4000 giri/min, tornio CNC a banco inclinato SMTCL 8
Tenitore interno degli strumenti di raffreddamento
Opzionale portautensili di raffreddamento interno e uscita dell'acqua dal centro utensile realizzare l'eliminazione efficiente dei trucioli durante la lavorazione del foro interno e garantire la qualità della lavorazione
Tornio CNC a guida rigida HTC40S, elevata rigidità, ampia campata, mandrino A2-8, velocità 4000 giri/min, tornio CNC a banco inclinato SMTCL 9
Capacità di fresatura a motore di utensili
Materiale del pezzo: HT200
Modello utensile: Ф20 spalla quadrata
macchine di taglio
Stato di raffreddamento: raffreddamento ad acqua
Capacità di trivellazione con strumento azionato
Materiale del pezzo: HT200
Modello di utensile: F16 torsione trapano
Stato di raffreddamento: raffreddamento ad acqua


Tornio CNC a guida rigida HTC40S, elevata rigidità, ampia campata, mandrino A2-8, velocità 4000 giri/min, tornio CNC a banco inclinato SMTCL 10

Parametri del prodotto:
Articolo 2
Unità
HTC40S/500
HTC40S/1000
HTC40S/1500
Max, taglio il dia.
mm
Φ380
Φ380
Φ500
Lunghezza massima di taglio
mm
500
1000
1500
Max. Swing dia. Sul letto.
mm
Φ560
Φ560
Φ600
Max. Swing dia. Over letto spazio
mm
Φ400
Φ400
Φ400
Fusoliera
Modello di naso a fusione
-
A2-8
A2-8
A2-8
Disegno interno del cuscinetto anteriore.
mm
120
120
120
Conico del fusibile e dimensione del foro

1:20"Φ90
1:20"Φ90
1:20"Φ90
Dia. di buco a fusione Max.
mm
Φ80
Φ80
Φ80
Max. Bar dia.
mm
Φ65
Φ65
Φ65
Dialettro di scatto standard.
centimetro
10"
10"
10"
Intervallo di velocità dello spinello
r/min
4000
4000
3500
Torsione massima dello spinello
N.m.
180 ((769r/min)
180 ((769r/min)
229 ((592 r/min)
Torsione nominale dello spinello
N.m.
300 ((576 r/min)
300 ((576 r/min)
377 ((443 r/min)
Potenza di uscita del motore principale continua/30 min.
kW
15/18.5
15/18.5
15/18.5
Asse X/Z
Velocità di attraversamento rapida dell'asse X
mm
20
20
20
Velocità di attraversamento veloce dell'asse Z
mm
20
20
20
Viaggio sull'asse X
mm
200
200
270
Viaggio sull'asse Z
mm
560
1025
1628
Fabbricazione
Viaggi di coda
mm
350
770
1628
Metodo di azionamento a coda

Trascinamento della sella
Trascinamento della sella
Trascinamento della sella
Viaggio a manica di coda
mm
100
100
100
Dia della manica della coda.
mm
Φ100
Φ100
Φ100
Conicità della coda conicità del foro

MT- 4
MT- 4
MT- 4
Torretta utensile
Forma della torretta utensile

Torretta servo orizzontale a 8 stazioni
Torretta servo orizzontale a 8 stazioni
Torretta servo orizzontale a 8 stazioni
Altezza centrale
mm
100
100
100
Accuratezza di riposizionamento della trasposizione del portautensili
Seg.
± 16
± 16
± 16
Se potessi scegliere lo strumento vicino
mm
- Sì, sì.
- Sì, sì.
- Sì, sì.
Altri
Distanza tra il centro dello spinello e il pavimento
mm
1015
1015
1022
Peso della macchina
kg
4300
5000
6500
Capacità totale di alimentazione
KVA
42
42
45
Dimensioni globali ((LxWxH)
mm
2870×1890×1900
3750×1890×1900
4600×2050×1960
Configurazione standard:
1Sistema FANUC-0i-TF Plus (5) (serie H/S)
2Sistema GSK988TA (serie Q)
3Spindle a manica
4"Bottiglia di olio a scarico vuoto"
5,8 stazioni servo-utensile
Configurazione opzionale:
1Sistema Siemens
2"L'indicatore di impostazione dello strumento
3Servo utensili a 12 stazioni
4,misurazione del pezzo di lavoro
5"Carico utensili elettrici"
6Collettore di nebbia di petrolio
7"Unità di rimozione di chip posteriori"
8"Rilevazione dei danni all'utensile
9Porta pneumatica
Il nostro servizio:

Assicurarsi di ricevere una macchina di alta qualità
1Ogni parte deve essere ispezionata.
2- oltre 100 controlli di processo produttivo
3- Oltre 200 punti di ispezione
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna

Perché scegliere noi:
◆ Senso della qualità, le richieste dei clienti vengono prima di tutto
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
Di noi:
Tornio CNC a guida rigida HTC40S, elevata rigidità, ampia campata, mandrino A2-8, velocità 4000 giri/min, tornio CNC a banco inclinato SMTCL 11
Benvenuti a visitarci!
Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, Cina. Siamo specializzati in tornio CNC, centro di lavorazione verticale, centro di lavorazione orizzontale, centro di lavorazione portico, centro di lavorazione a cinque assi,altri macchinari per la lavorazione del ferro o del carbonioLa qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
SMTCL e gruppo SYMGLa nostra fabbrica ha oltre 80 anni di storia nella produzione di macchine utensili.Sono stati uno dei leader dell'industria della macchina utensili della Cina e il più grande produttore di macchine utensili in CinaI prodotti delle macchine utensili comprendono automobili, aviazione, nuove energie, macchine per la costruzione, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altre industrie.Prendiamo la missione di fornire le macchine utensili con la tecnologia di punta, alta qualità e buon servizio ai nostri clienti in tutto il mondo!
La nostra fabbrica:
Tornio CNC a guida rigida HTC40S, elevata rigidità, ampia campata, mandrino A2-8, velocità 4000 giri/min, tornio CNC a banco inclinato SMTCL 12

FAQ:

D. Lei è una società commerciale o produttiva?

Siamo un'azienda di produzione.
Q2. Quali sono i principali prodotti della vostra azienda?
Siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina da trivellazione, la macchina da trivellazione radiale, e così via.
Q3. Puoi fornire una macchina personalizzata o SPM (macchina per scopi speciali)?
Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.
D4: Quali sono i termini di garanzia?
Forniremo un sostituto per le parti che si rivelano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.
Q5. Quali sono i servizi?
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
D6: Perché scegliere la vostra azienda?
I prodotti derivanti dallo sviluppo, dalla progettazione, dalla fabbricazione e dall'assemblaggio dell'intero processo di produzione sono:
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
Q7: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.
D8: Quali sono i termini di pagamento?
T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.
