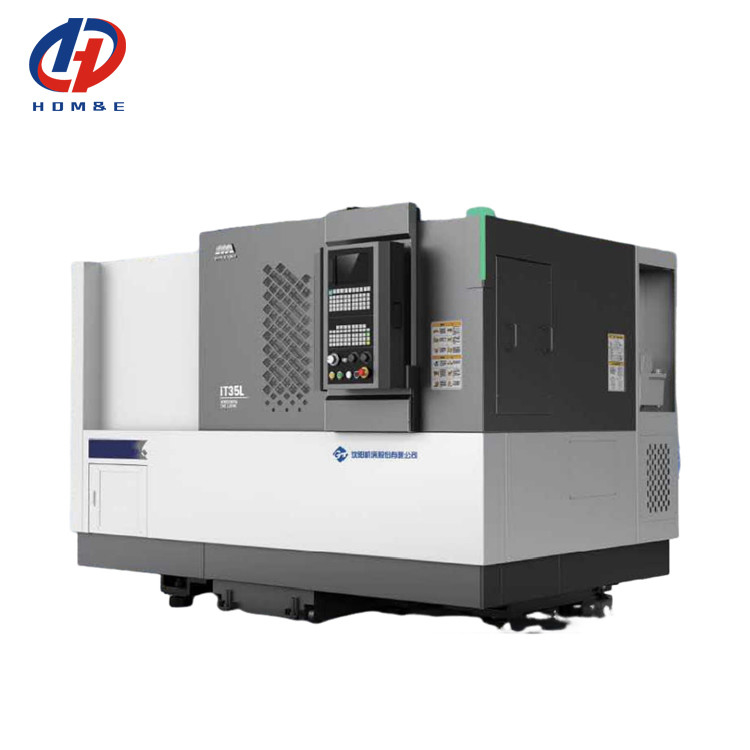

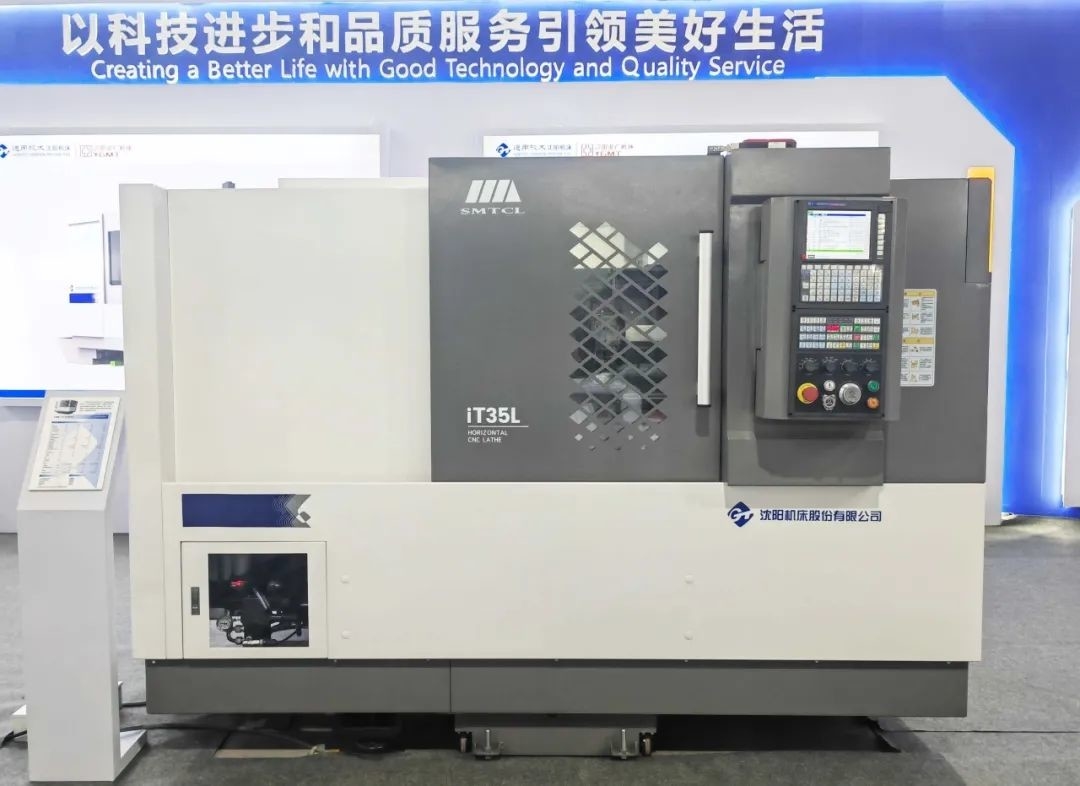

Tornio CNC IT35L Metallo Orizzontale, Tornio CNC, Diametro Max. Oscillazione sul Banco 580mm, SMTCL Tornio CNC a Slitta Inclinata
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | iT35L |
|---|---|---|---|
| Sistema di controllo CNC: | GSK | CNC o no: | CNC |
| Parola chiave: | Tornio inclinato di CNC del letto | Max. Lunghezza girata (mm): | 500 |
| Velocità massima del mandrino (rpm): | 4 000 giri/h | Viaggio (asse X): | 260 |
| Viaggio (asse Z): | 510 | Diametro di rotazione massimo: | Φ360 |
| Lunghezza massima di rotazione: | 500 | Swing massimo sul letto: | Φ580 |
| Max swing over slide: | Φ330 | ||
| Evidenziare |
Torno CNC orizzontale in metallo,Torno CNC IT35L,Tornio inclinato di CNC del letto |
||
Descrizione del prodotto
Descrizione del prodotto:
IT35è un prodotto a macchine utensili ad alte prestazioni, che adotta concetti di progettazione e processi di fabbricazione avanzati e presenta un'eccellente stabilità e precisione.Questa macchina utensile ha una struttura compatta e una piccola superficieL'IT35 è dotata di un potente sistema di mandrino in grado di fornire velocità elevate e coppia elevata per soddisfare diverse esigenze di lavorazione.I suoi binari di guida ad alta precisione e le viti a piombo garantiscono la fluidità e la precisione del movimentoPer quanto riguarda il sistema di controllo, l'IT35 adotta un sistema di controllo numerico avanzato, che è facile da usare e ha una programmazione flessibile.Può realizzare l'elaborazione di alta precisione di parti complesseAllo stesso tempo, questa macchina utensile dispone anche di un efficiente sistema automatico di cambio utensile, che riduce notevolmente il tempo di lavorazione e migliora l'efficienza della produzione.
Caratteristiche del prodotto:
1,Alta rigidità
* Analisi degli elementi finiti per ottimizzare l'intera struttura della macchina

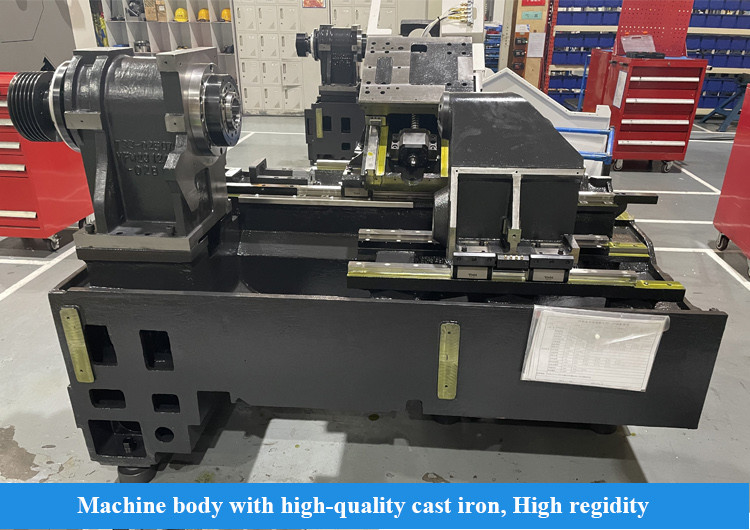

* Il letto è realizzato in materiali di alta qualità con una disposizione di barre ragionevole

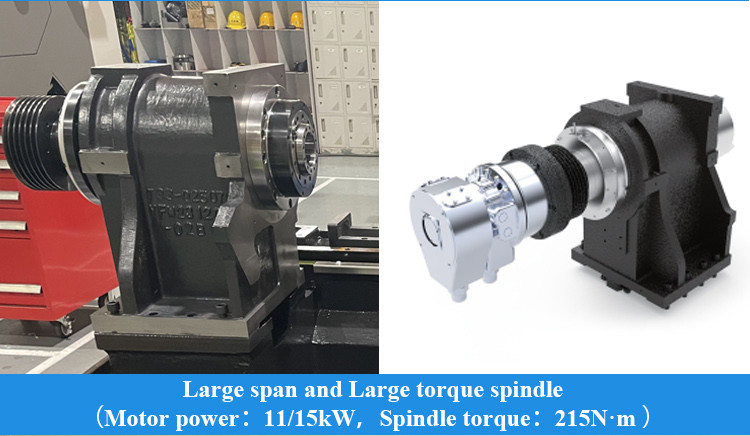

* Configurazione di grande span, spindle di grande coppia, miglioramento della rigidità di taglio
* Processo di raschiatura di precisione, miglioramento della rigidità del collegamento
|
Articolo
|
Unità
|
Specificità
|
|||
|
IT35
|
IT35L
|
IT50
|
|||
|
Diametro di rotazione massimo
|
mm
|
Φ360
|
Φ360
|
Φ500
|
|
|
Lunghezza massima di rotazione
|
mm
|
350
|
500
|
500
|
|
|
Swing massimo sul letto
|
mm
|
Φ580
|
Φ580
|
Φ580
|
|
|
Max swing over slide
|
mm
|
Φ360
|
Φ330
|
Φ320
|
|
|
Fusoliera
|
naso a fusione
|
|
A2-6
|
A2-6
|
A2-8
|
|
Dia del cuscinetto anteriore.
|
mm
|
100
|
100
|
120
|
|
|
Conico del fusibile e dimensione del foro
|
|
1:20"Φ70
|
1:20"Φ70
|
1:20"Φ90
|
|
|
dis.di buco di fusione
|
mm
|
Φ65
|
Φ65
|
Φ80
|
|
|
Max. di bar.
|
mm
|
Φ50
|
Φ50
|
Φ65
|
|
|

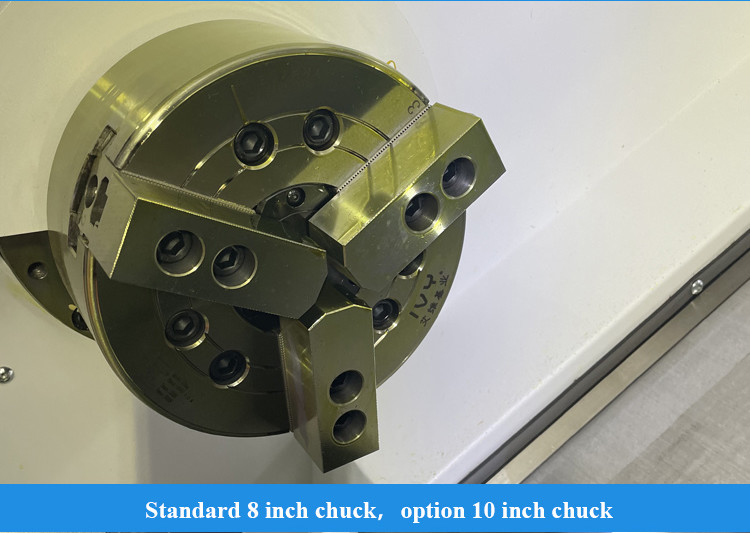

Dimensione del collettore
|
centimetro
|
8
|
8
|
10
|
|
|
velocità del mandrino
|
r/min
|
4000
|
4000
|
3500
|
|
|
coppia nominale dello spinello
|
Nm
|
158 ((666 r/min)
|
158 ((666 r/min)
|
243 ((588r/min)
|
|
|
coppia massima del mandrino
|
Nm
|
215 ((666 r/min)
|
215 ((666 r/min)
|
300 ((588 r/min)
|
|
|
potenza massima del motore continua/30 min
|
kW
|
Il Signore, 15/11
|
Il Signore, 15/11
|
15/18.5
|
|
|
Nutrimento
|
Traversata rapida X/Z
|
m/min
|
30
|
30
|
24
|
|
percorrenza dell'asse x
|
mm
|
200
|
200
|
260
|
|
|
percorrenza dell'asse z
|
mm
|
350
|
510
|
505
|
|
|

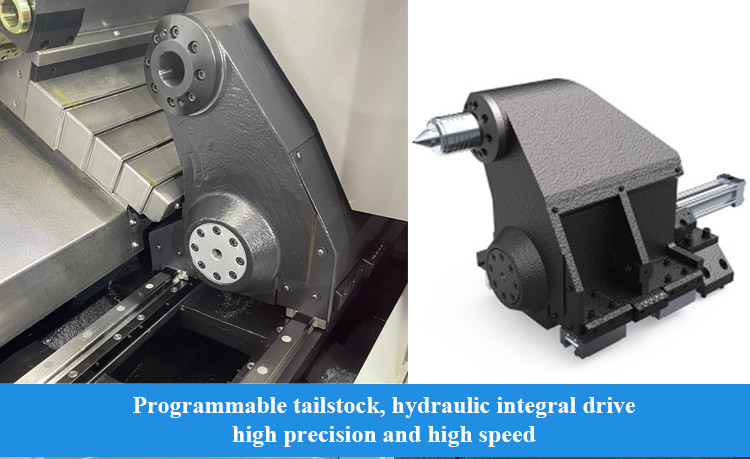

Fabbricazione
|
viaggi di stagno
|
mm
|
- No
|
400
|
400
|
|
Conicità della coda
|
morse
|
- No
|
MT-5
|
MT-5
|
|
|
Torretta
|
tipo di torretta
|
|
Torretta servo orizzontale a 8 stazioni
|
Torretta servo orizzontale a 8 stazioni
|
Torretta servo orizzontale a 8 stazioni
|
|
altezza centrale
|
mm
|
80
|
80
|
100
|
|
|
posizionamento rotativo
|
Seg.
|
± 16
|
± 16
|
± 16
|
|
|
Altri
|
peso
|
kg
|
3300
|
3600
|
3700
|
|
dimensioni globali ((L*W*H)
|
mm
|
2330×1675×1760
|
2550 × 1675 × 1760
|
2550×1675×1820
|
|
|
Configurazione standard:
1Controller GSK988TA
2"Solide cilindro e cilindro di marca cinese" 3,8 posizioni torretta 4Stazione idraulica di marca cinese 5- La scatola dei chip. |
Configurazione selettiva:
1"Convogliatore laterale"
2Convogliatore posteriore 3Chuck speciale. 4"Cilindro speciale" 5Torretta speciale. |
Il nostro servizio:
Assicurarsi di ricevere una macchina di alta qualità
1Ogni parte deve essere ispezionata.
2- oltre 100 controlli di processo produttivo
3- Oltre 200 punti di ispezione
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
FAQ:
D. Lei è una società commerciale o produttiva?
a partire dalla data della polizza di carico della macchina.
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
