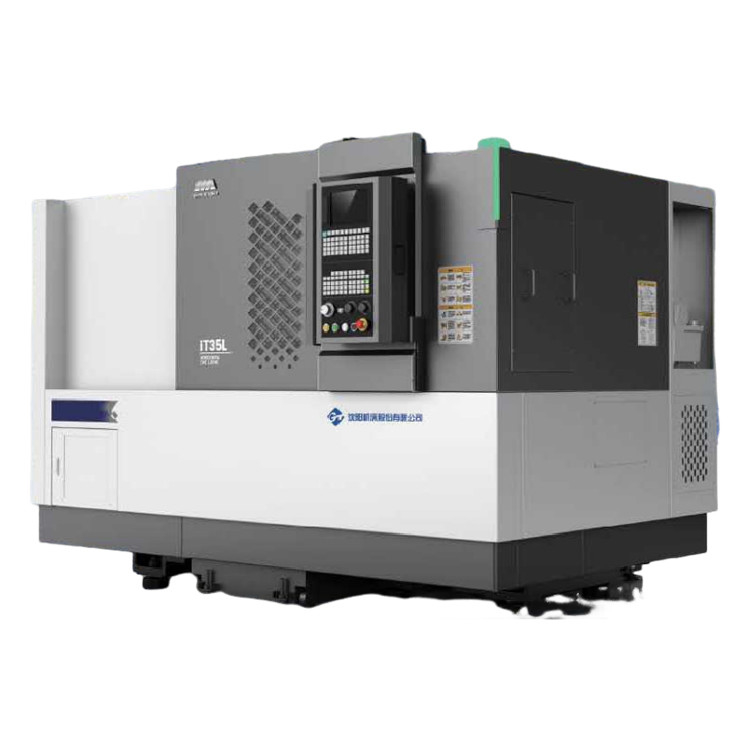

SMTCL Slant Bed CNC Precision Lathes IT35L Piccolo Torno CNC con attrezzatura in diretta

Descrizione del prodotto:

SMTCL Slant Bed CNC Precision Lathes IT35L Piccolo Torno CNC con attrezzatura in diretta

Il tornio CNC IT35L ha una buona economia, protezione dell'ambiente, elevata efficienza e costi-efficacia, dotato di un'unità di fusione telescopica di alta qualità, servo utensile a otto stazioni,con motore servomotore a due assi e rotaia guida lineare.

L'intera macchina adotta una struttura protettiva completamente chiusa, con elevata rigidità e buone prestazioni dinamiche, struttura affidabile e facile funzionamento.

La macchina è adatta per cuscinetti, ingranaggi, ruote a cinghia, gabbie a sfera, idraulici e altre industrie e può soddisfare le esigenze di lavorazione efficiente di varie parti tipiche.

Caratteristiche del prodotto:

1,Alta rigidità

* Analisi degli elementi finiti per ottimizzare l'intera struttura della macchina

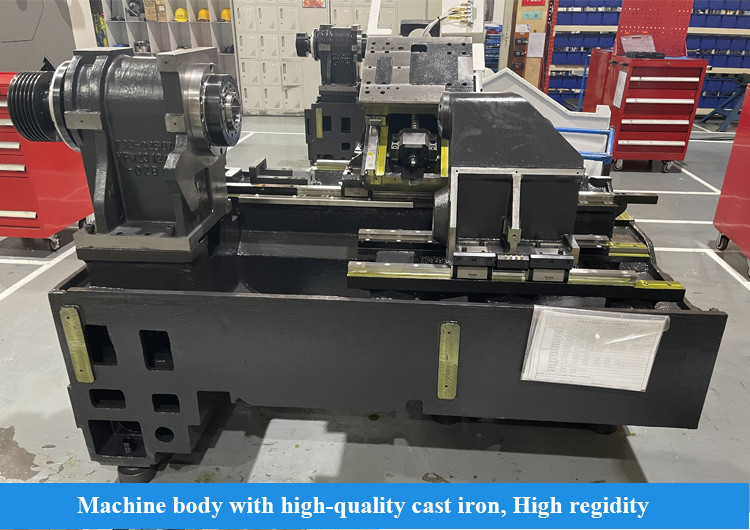

* Il letto è realizzato in materiali di alta qualità con una disposizione di barre ragionevole

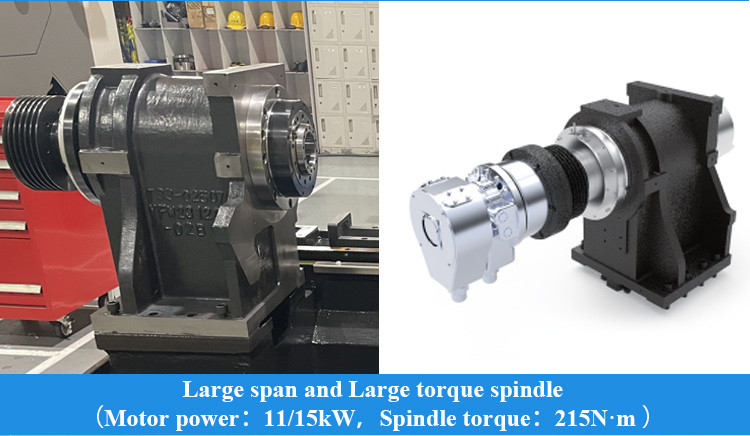

* Configurazione di grande span, spindle di grande coppia, miglioramento della rigidità di taglio

* Processo di raschiatura di precisione, miglioramento della rigidità del collegamento

2,Alta efficienza

* Configurazione servo utensile, breve tempo di trasposizione, elevata efficienza di cambio utensile

* Servomotore a due assi, velocità di movimento elevata

* Grande progettazione di porta di scarica del chip, scarica efficiente del chip

* Design user-friendly, facile utilizzo e manutenzione

3,Alta stabilità

* doppia struttura di alimentazione di supporto per ottenere una lavorazione stabile

* Vello guida di alta qualità, funzionamento stabile

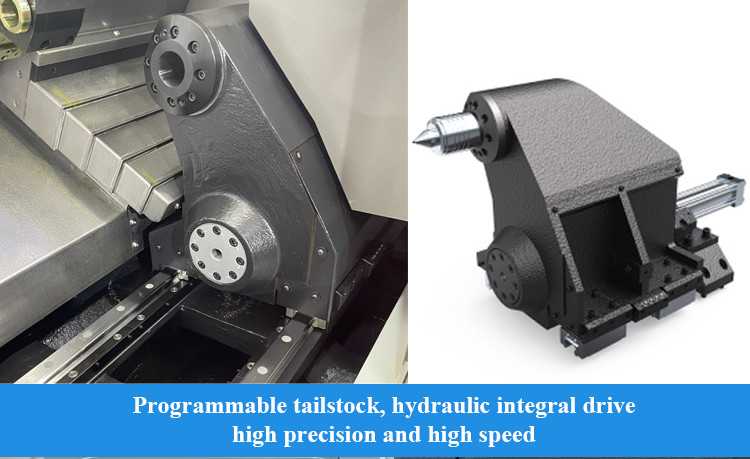

* Piattaforma di coda integrata, semplificazione delle parti, elevata stabilità

* Indicatori quantitativi dei processi, norme di controllo rigorose

Dettagli del prodotto:

Parametri del prodotto:

Articolo		Unità	Specificità
			iT35	iT35L
Diametro di rotazione massimo		mm	Φ360
Lunghezza massima di rotazione		mm	350	500
Swing massimo sul letto		mm	Φ580
Max swing over slide		mm	Φ360	Φ330
Fusoliera	naso a fusione		A2-6
	Dia del cuscinetto anteriore.	mm	100
	Conico del fusibile e dimensione del foro		1:20; Φ70
	dis.di buco di fusione	mm	Φ65
	Max. di bar.	mm	Φ50

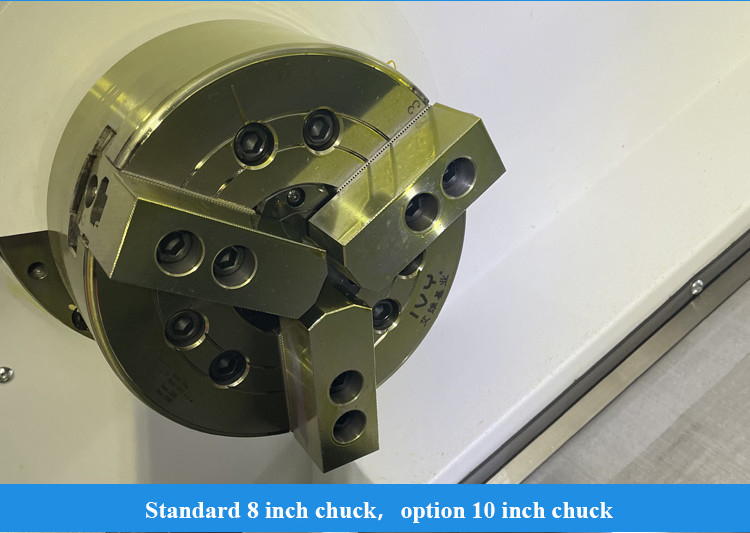

	Dimensione del collettore	centimetro	8
	velocità del mandrino	r/min	4000
	coppia nominale dello spinello	Nm	157.5 ((666 r/min)
	coppia massima del mandrino	Nm	215 ((666 r/min)
	potenza massima del motore continua/30 min	kW	Il Signore, 15/11
Nutrimento	Traversata rapida X/Z	m/min	30
	Velocità massima X/Z	m/min	30
	percorrenza dell'asse x	mm	200
	percorrenza dell'asse z	mm	350	510
Fabbricazione	viaggi di stagno	mm	- No	400
	tipo di azionamento		- No	Azionamento a cilindro
	Velocità massima di movimento veloce	m/min	- No	8
	Lunghezza minima del pezzo di lavoro da sollevamento	mm	- No	120
	Conicità della coda	morse	- No	MT-5
Torretta	tipo di torretta		Torretta servo orizzontale a 8 stazioni
	altezza centrale	mm	80
	posizionamento rotativo	Seg.	± 16
	Se il tagliatore può selezionare lo strumento vicino		- Sì, sì.
	Tenitore utensile terminale	mm	25×25
	Portafogli per utensili	mm	Φ40
	Manica del riduttore	mm	Φ32
Rimozione del chip di raffreddamento	Pressione della pompa di raffreddamento	bar	0.9
	Flusso della pompa di raffreddamento	L/min	40
	Capacità del serbatoio	L	150	160
	Modulo di estrattoio di chip		Piastra della catena laterale destra
Caricamento	Parti simili a dischi	kg	150 Compresi i collettori e gli altri accessori
	Parti assiali	kg	300 Comprese le valvole e gli altri accessori
Altri	Il centro dello spinello è alto dal fondo del letto	mm	108+0
	peso	kg	3300	3600
	potenza	KVA	27
	dimensioni totali (L*W*H)	mm	2330×1675×1760	2550 × 1675 × 1760

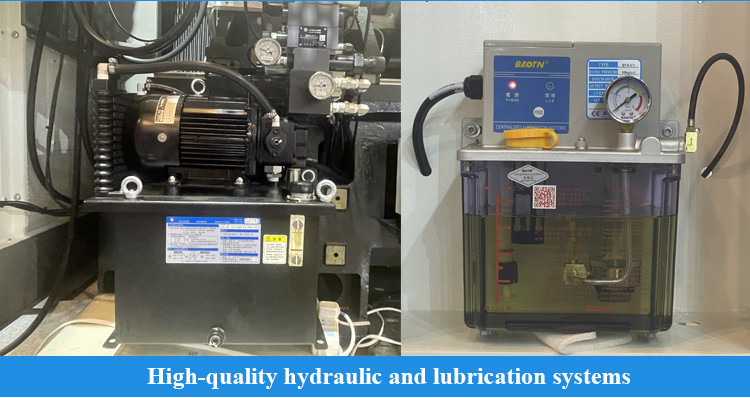

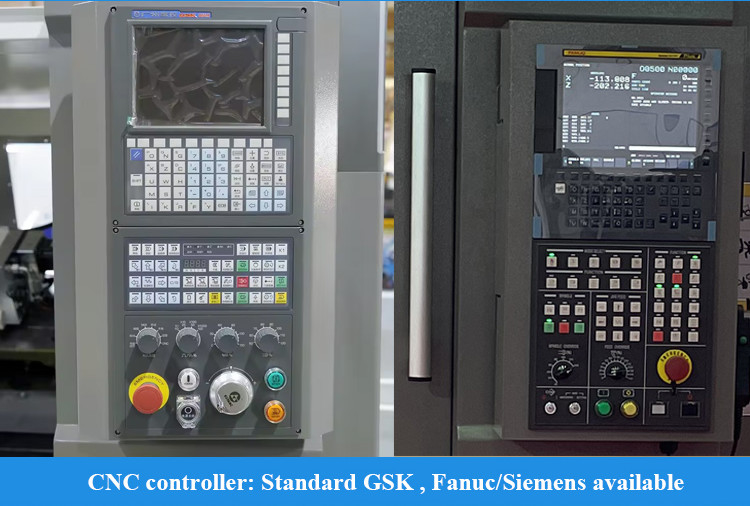

Configurazione standard: 1Controller GSK988TA 2"Solide cilindro e cilindro di marca cinese" 3,8 posizioni torretta 4Stazione idraulica di marca cinese 5- La scatola dei chip.		Configurazione selettiva: 1"Convogliatore laterale" 2Convogliatore posteriore 3Chuck speciale. 4"Cilindro speciale" 5Torretta speciale.

Applicazione industriale:

Il nostro servizio:

Assicurarsi di ricevere una macchina di alta qualità
1Ogni parte deve essere ispezionata.
2- oltre 100 controlli di processo produttivo
3- Oltre 200 punti di ispezione
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna

Perché scegliere noi:

◆ Senso della qualità, le richieste dei clienti vengono prima di tutto
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione

Di noi:

Benvenuti a visitarci!

Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, Cina. Siamo specializzati in tornio CNC, centro di lavorazione verticale, centro di lavorazione orizzontale, centro di lavorazione portico, centro di lavorazione a cinque assi,altri macchinari per la lavorazione del ferro o del carbonioLa qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.

SMTCL e gruppo SYMGLa nostra fabbrica ha oltre 80 anni di storia nella produzione di macchine utensili.Sono stati uno dei leader dell'industria della macchina utensili della Cina e il più grande produttore di macchine utensili in CinaI prodotti delle macchine utensili comprendono automobili, aviazione, nuove energie, macchine per la costruzione, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altre industrie.Prendiamo la missione di fornire le macchine utensili con la tecnologia di punta, alta qualità e buon servizio ai nostri clienti in tutto il mondo!

La nostra fabbrica:

FAQ:

D. Lei è una società commerciale o produttiva?

Siamo un'azienda di produzione.

Q2. Quali sono i principali prodotti della vostra azienda?

Siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina da trivellazione, la macchina da trivellazione radiale, e così via.

Q3. Puoi fornire una macchina personalizzata o SPM (macchina per scopi speciali)?

Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.

D4: Quali sono i termini di garanzia?

Forniremo un sostituto per le parti che si rivelano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.

Q5. Quali sono i servizi?
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente

D6: Perché scegliere la vostra azienda?

I prodotti derivanti dallo sviluppo, dalla progettazione, dalla fabbricazione e dall'assemblaggio dell'intero processo di produzione sono:
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.

Q7: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?

Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.

D8: Quali sono i termini di pagamento?

T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.
