Torno CNC orizzontale Torno metallo IT35L Macchina di fresatura CNC SMTCL Letto inclinato Torno CNC
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | iT35L |
|---|---|---|---|

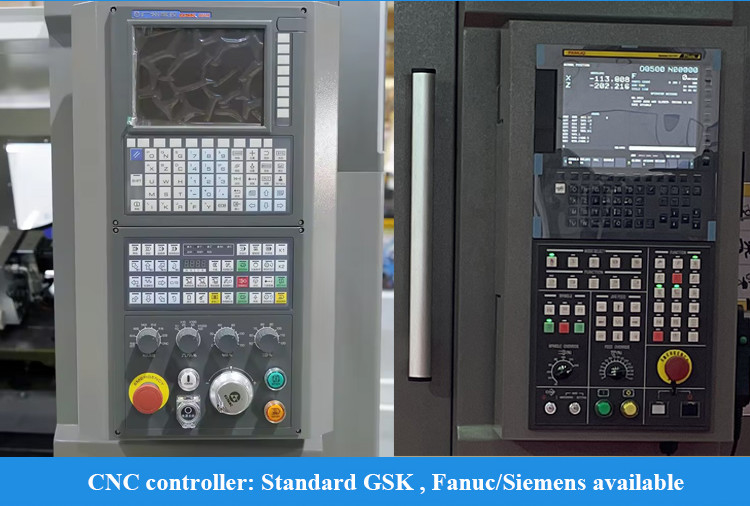

| Sistema di controllo CNC: | GSK | CNC o no: | CNC |
| Parola chiave: | Macchina CNC per tornitore a letto inclinato | Max. Lunghezza girata (mm): | 500 |
| Velocità massima del mandrino (rpm): | 4 000 giri/h | Viaggio (asse X): | 260 |
| Viaggio (asse Z): | 510 | Diametro di rotazione massimo: | Φ360 |
| Lunghezza massima di rotazione: | 500 | Swing massimo sul letto: | Φ580 |
| Max swing over slide: | Φ330 | ||
| Evidenziare |
Tornio inclinato di CNC del letto,Torno CNC IT35L,Macchine per la fresatura CNC a tornio metallico |
||
Descrizione del prodotto
Descrizione del prodotto:

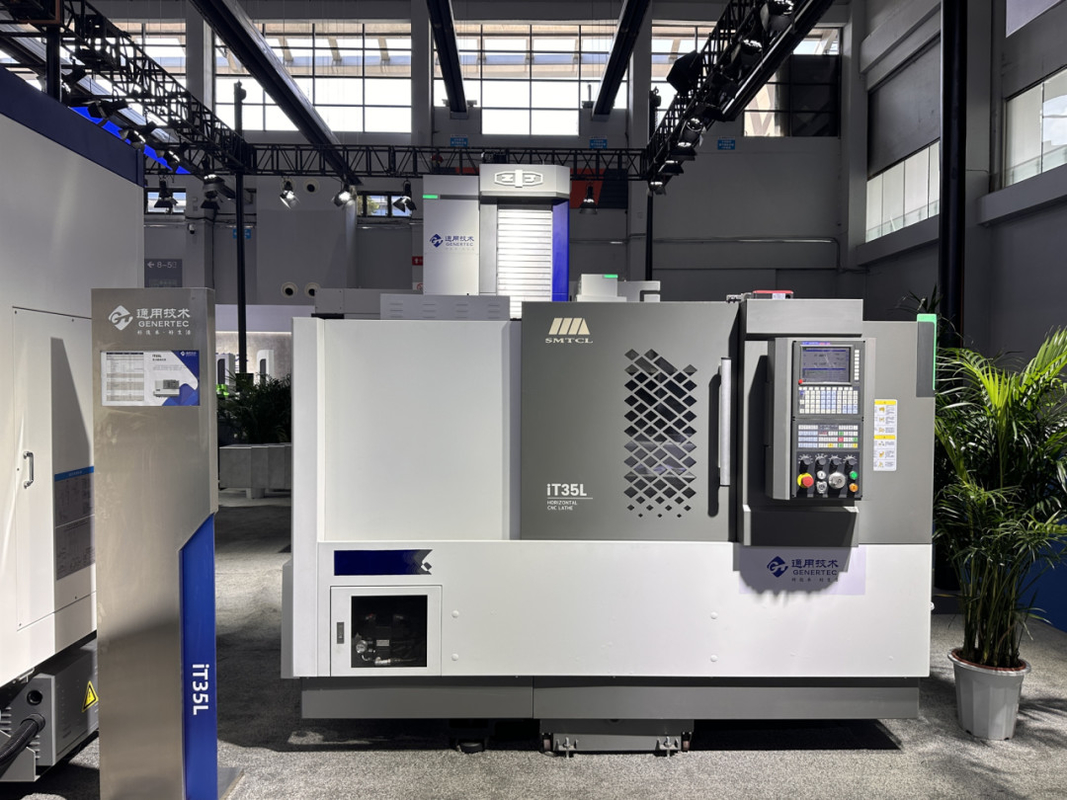

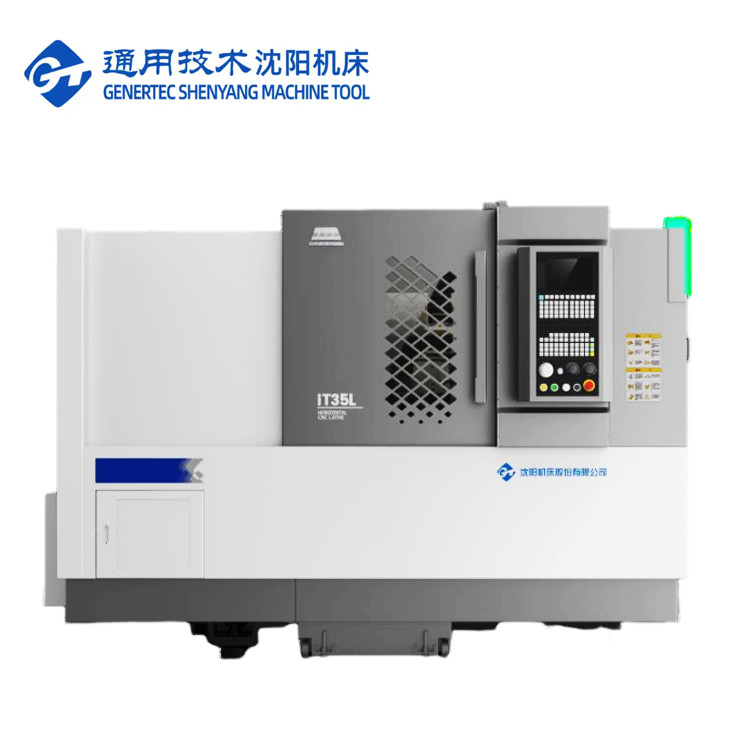

SMTCL Torno CNC orizzontale Torno metallo IT35L Macchina di fresatura CNC Letto inclinato Torno CNC
Torno CNC orizzontale della serie ITè adatto per la lavorazione di tutti i tipi di pezzi di disco e di asse corto, può girare la faccia finale e la scanalatura finale, il cerchio esterno e il filo di foro interno,la scanalatura e la superficie rotante e altre caratteristiche geometriche. Può soddisfare le esigenze di lavorazione efficienti, di grandi quantità e di alta precisione di automobili, cuscinetti, macchinari di ingegneria, metalli non ferrosi e altre industrie per parti rotanti.
Caratteristiche del prodotto:
1,Alta rigidità
* Analisi degli elementi finiti per ottimizzare l'intera struttura della macchina

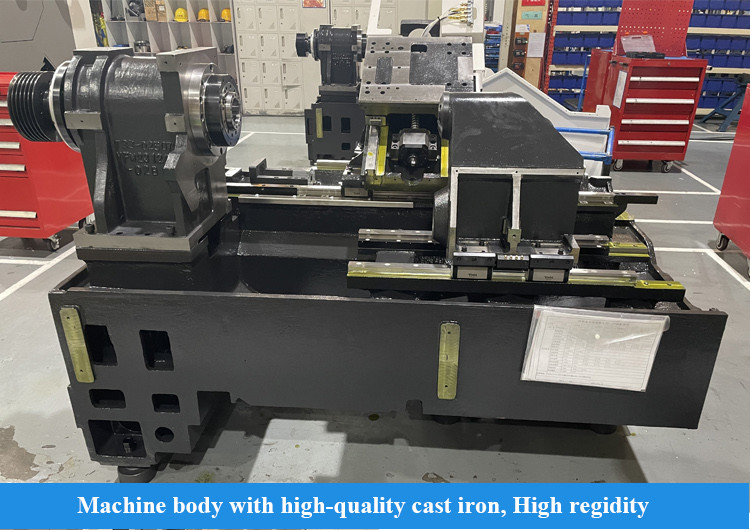

* Il letto è realizzato in materiali di alta qualità con una disposizione di barre ragionevole

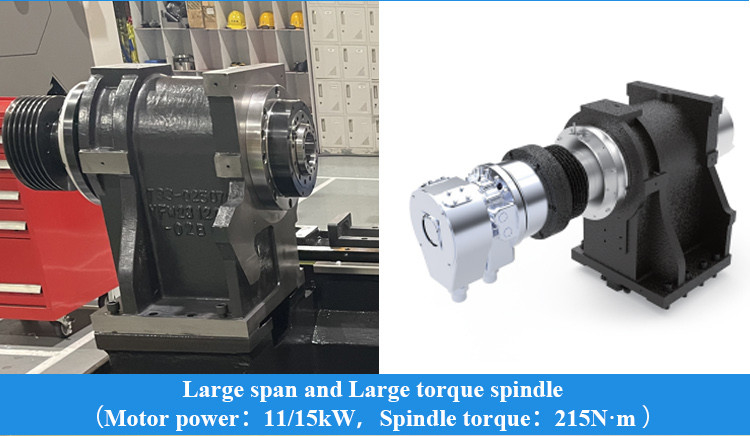

* Configurazione di grande span, spindle di grande coppia, miglioramento della rigidità di taglio
* Processo di raschiatura di precisione, miglioramento della rigidità del collegamento
|
Articolo
|
unità
|
specifica (IT 35L)
|
||
|
Diametro di rotazione massimo
|
mm
|
Φ360
|
||
|
Lunghezza massima di rotazione
|
mm
|
500
|
||
|
Swing massimo sul letto
|
mm
|
Φ580
|
||
|
Max swing over slide
|
mm
|
Φ330
|
||
|
Fusoliera
|
|
|||
|
naso a fusione
|
mm
|
A2-6
|
||
|
Dia del cuscinetto anteriore
|
mm
|
100
|
||
|
Conico del fusibile e dimensione del foro
|
mm
|
1:20; Φ70
|
||
|
dis.di buco di fusione
|
mm
|
Φ65
|
||
|
Max. di bar.
|
mm
|
Φ50
|
||
|

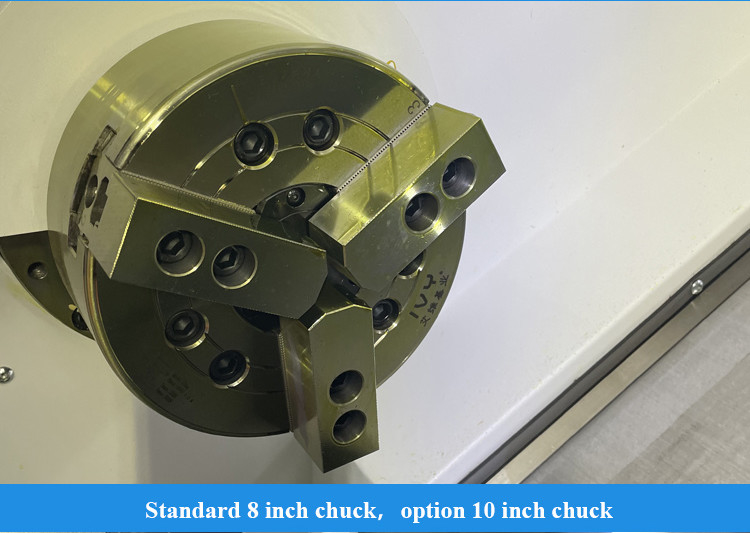

Dimensione del collettore
|
centimetro
|
8
|
||
|
velocità del mandrino
|
r/min
|
4000
|
||
|
coppia nominale dello spinello
|
Nm
|
158 ((666 r/min)
|
||
|
coppia massima del mandrino
|
Nm
|
215 ((666 r/min)
|
||
|
potenza massima del motore continua/30 min
|
kW
|
Il Signore, 15/11
|
||
|
Nutrimento
|
|
|||
|
Velocità massima X/Z
|
m/min
|
30
|
||
|
percorrenza dell'asse x
|
mm
|
200
|
||
|
percorrenza dell'asse z
|
mm
|
510
|
||
|

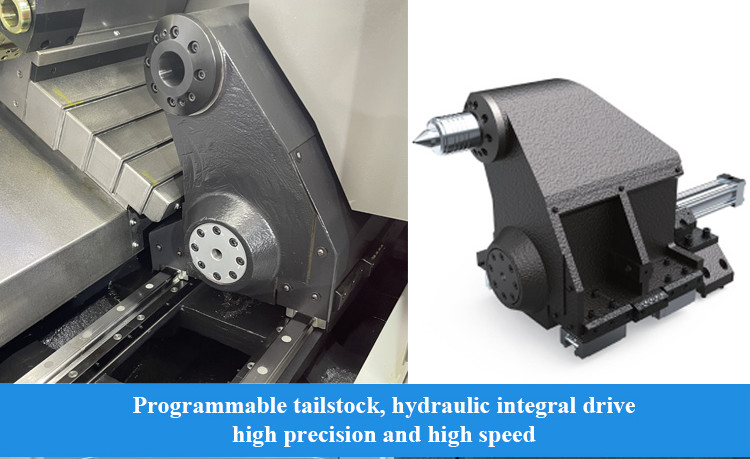

Fabbricazione
|
|
|
||
|
viaggi di stagno
|
mm
|
400
|
||
|
Conicità della coda
|
morse
|
MT-5
|
||
|
Torretta
|
|
|||
|
tipo di torretta
|
|
Torretta servo orizzontale a 8 stazioni
|
||
|
altezza centrale
|
mm
|
80
|
||
|
posizionamento rotativo
|
SEC.
|
± 16
|
||
|
Altri
|
|
|||
|
peso
|
Peso totale
|
3600
|
||
|
dimensioni totali
(L*W*H) |
mm
|
2550 × 1675 × 1760
|
||
Applicazione industriale:
Il nostro servizio:
Assicurarsi di ricevere una macchina di alta qualità
1Ogni parte deve essere ispezionata.
2- oltre 100 controlli di processo produttivo
3- Oltre 200 punti di ispezione
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
FAQ:
D. Lei è una società commerciale o produttiva?
a partire dalla data della polizza di carico della macchina.
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
