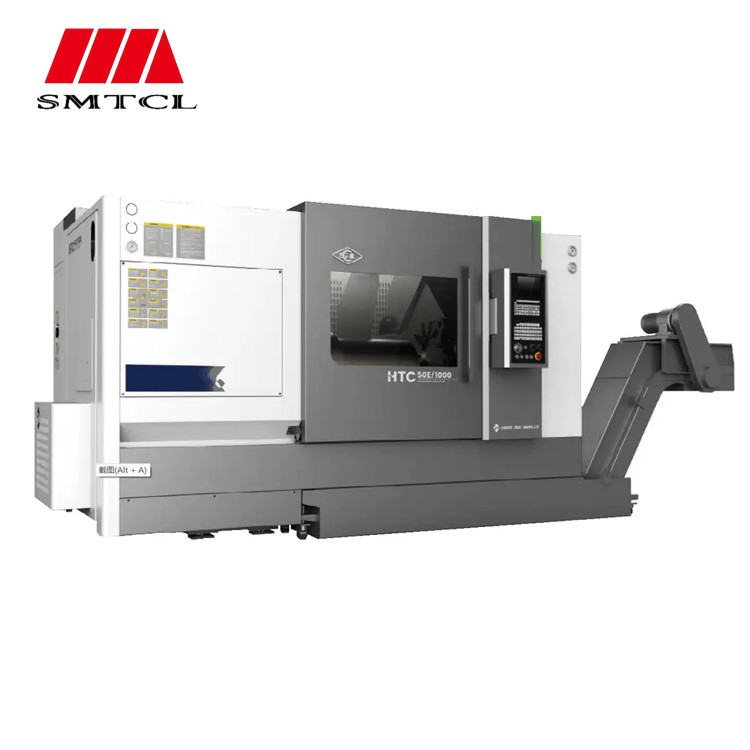

Fresatura CNC a tre assi con attrezzature in movimento
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | HTC50P |
|---|---|---|---|
| Sistema di controllo CNC: | GSK/FANUC/SIEMENS | CNC o no: | CNC |
| Parola chiave: | Macchina CNC per tornitore a letto inclinato | Max. oscillare sul letto: | Φ700,670、670 |
| Max. Sballare sullo scivolo.: | Φ500 | Lungozza girata: | 1000、1500、 2000 mm |
| Viaggio (asse X): | 320 mm | Viaggio (asse Z): | 1050、1550、2050 mm |
| Traversata rapida X/Z: | 30 m/min | Max. Velocità del fuso: | 35 ~ 3000 giri/h |
| Stazioni di postazione degli attrezzi: | Torretta servo a 12 stazioni orizzontale | ||
| Evidenziare |
Macchine per tornio CNC a 3 assi,Macchine a tornio CNC a rotaia rigida,Macchine a tornio CNC per lavori pesanti |
||
Descrizione del prodotto
Descrizione del prodotto:
Caratteristiche del prodotto:
1. letto integrato ad alta rigidità
|
Articolo
|
Unità
|
Serie HTC50P
|
|
Diametro massimo dell'altalena sopra il letto
|
mm
|
700/670/670
|
|
Lunghezza massima di taglio
|
mm
|
1000/1500/2000
|
|
Diametro di taglio massimo
|
mm
|
Acciaio 500/disco 630
|
|
Diametro massimo di oscillazione sopra il veicolo
|
mm
|
500
|
|
Naso a fusione
|
|
A2-11
|
|
Diametro del foro dello spinello
|
mm
|
104 |
|
Intervallo di velocità dello spinello
|
r/min/Nm
|
35~3000/680 sistema GSK
|
|
Torsione massima di uscita dello spinello30 minuti/continua
|
kW
|
30/22
|
|
Diametro della spina
|
centimetro
|
12'
|
|
Velocità di movimento veloce sull'asse X
|
m/min
|
15 |
|
Velocità di movimento veloce dell'asse Z
|
m/min
|
15 |
|
Viaggio sull'asse X
|
mm
|
320
|
|
Viaggio sull'asse Z
|
mm
|
1050/1550/2050
|
|
Diametro della manica della coda
|
mm
|
120
|
|
Viaggio a manica di coda
|
mm
|
150
|
|
Viaggi di coda
|
mm
|
800/1300/1800
|
|
Fuso di coda conico
|
Morse
|
5#
|
|

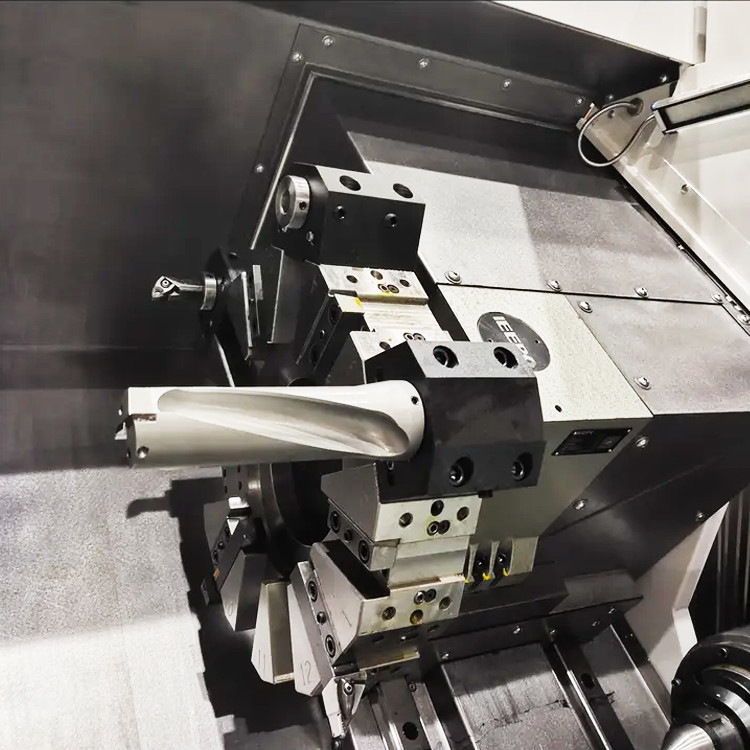

Forma standard della torretta
|
|
Torretta servo a 12 stazioni orizzontale
|
|
Strumento esterno
|
mm
|
25×25
|
|
Diametro della barra
|
mm
|
F50/Ф40/Ф32/Ф25
|
|
Tipo di disco
|
kg
|
200
|
|
Tipo di albero
|
kg
|
800
|
|
Peso della macchina
|
|
7000/8500/10000
|
|
Lunghezza × larghezza × altezza
|
mm
|
3700 × 2210 × 2200
4300 × 2210 × 2200 4900 × 2210 × 2200Precisione principale |
|
Articoli di ispezione
|
Standard di fabbrica
|
|
|
Precisione di lavorazione
|
IT6
|
|
|
Rotondità del pezzo lavorato lavorato (mm)
|
0.0025
|
|
|
cilindricità del pezzo lavorato lavorato (mm)
|
0.016/300
|
|
|
Piattazza del pezzo lavorato lavorato (mm)
|
0.020/Ф300
|
|
|
Roverezza superficiale del pezzo da lavorazione
|
Ra1,25 μm
|
|
|
Precisione di posizionamento
|
Asse X (mm)
|
0.010
|
|
Asse Z (mm)
|
0.015
|
|
|
Precisione di posizionamento ripetuta
|
Asse X (mm)
|
0.005
|
|
Asse Z (mm) Z
|
0.007
|
|
Configurazione principale
|
- No, no, no, no.
|
Nome
|
Produttore
|
Commenti
|
|
1
|
Sistema CNC
|
GSK
|
FANUC facoltativo
|
|
2
|
Motore principale
|
GSK
|
FANUC facoltativo
|
|
3
|
Servomotore
|
GSK
|
FANUC facoltativo
|
|
4
|
Vattone a due assi
|
Domestico
|
|
|
5
|
Guida a sfera a due assi
|
Domestico
|
|
|
6
|
Cuscinetti a fusione
|
Importazione
|
|
|
7
|
Cuscinetti a vite
|
Importazione
|
|
|
8
|
Torretta servo di 12 stazioni
|
IEPO
|
100 altezza centrale
|
|
9
|
Chuck!
|
Provincia di Taiwan/Corea
|
102 solido medio
|
|
10
|
Fabbricazione
|
La nostra fabbrica
|
Scaffalatura manuale senza serratura a manica
|
|
11
|
Casella di raffreddamento a chip
|
Domestico
|
Il nostro servizio:
1. Assemblare e debug prima della consegna
2Rispondete entro 24 ore e procedete a risolvere il problema.
3. 1 anno di servizio di riparazione gratuito (solo senza danni umani).
4Soluzione globale di magazzinaggio fornita
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
FAQ:
D. Lei è una società commerciale o produttiva?
a partire dalla data della polizza di carico della macchina.
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
