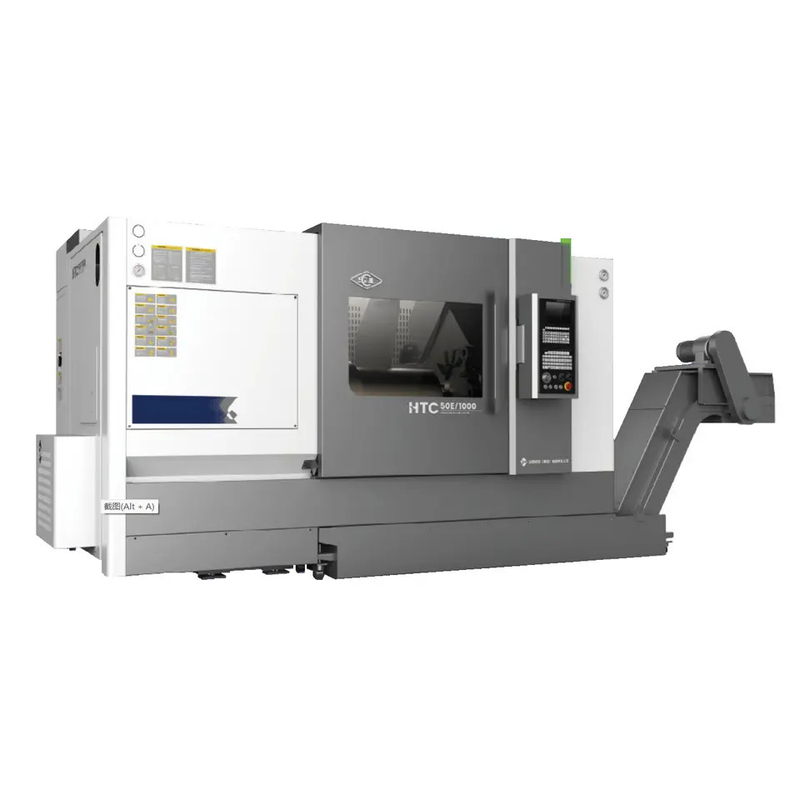

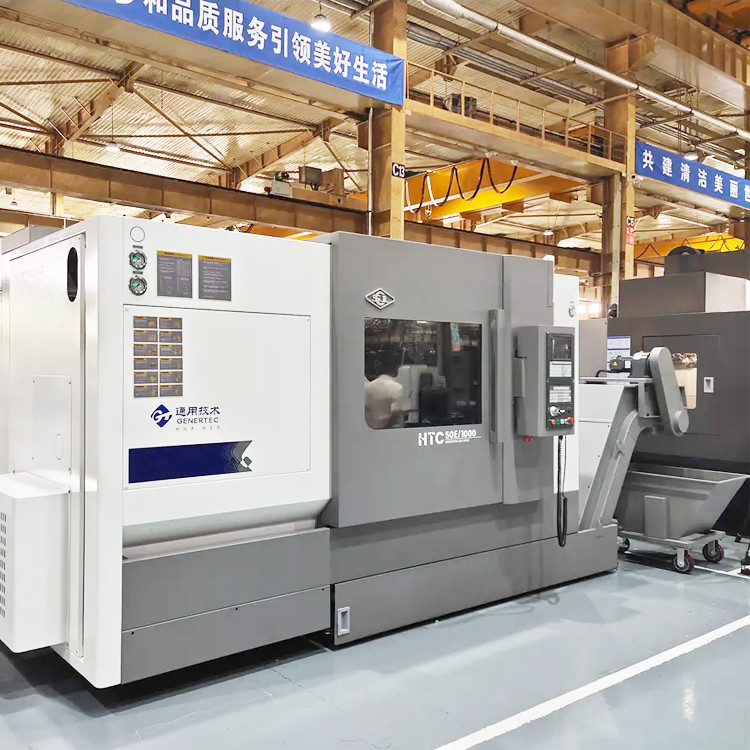

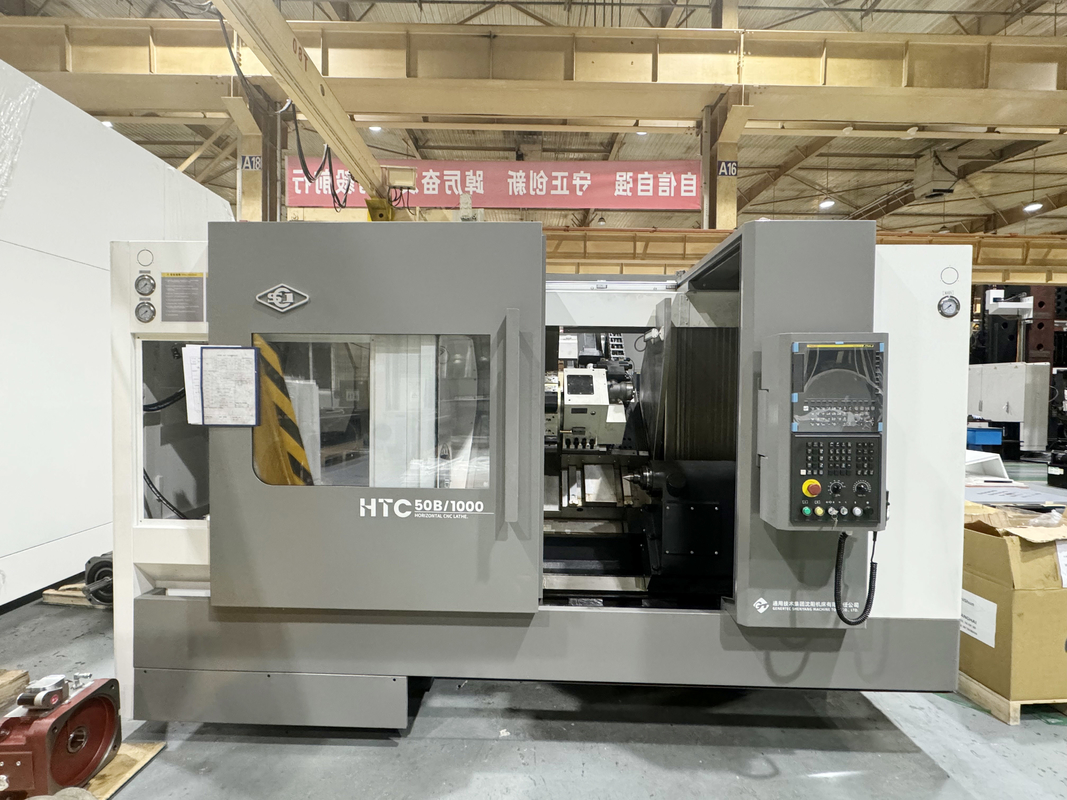

Tornio CNC HTC50B Contropunta Idraulica Orizzontale Torretta Servo 12 Stazioni SMTCL Tornio CNC a Slitta Inclinata
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | HTC50B |
|---|---|---|---|
| Sistema di controllo CNC: | GSK/FANUC/SIEMENS | CNC o no: | CNC |
| Parola chiave: | Macchina CNC per tornitore a letto inclinato | Max. oscillare sul letto: | Φ700,670、670 |
| Max. Sballare sullo scivolo.: | Φ500 | Lungozza girata: | 1000、1500、 2000 mm |
| Viaggio (asse X): | 320 mm | Viaggio (asse Z): | 1050、1550、2050 mm |
| Traversata rapida X/Z: | 30 m/min | Max. Velocità del fuso: | 35 ~ 3000 giri/h |
| Stazioni di postazione degli attrezzi: | Torretta servo a 12 stazioni orizzontale | ||
| Evidenziare |
Torno CNC a 3 assi,Tornio di CNC del metallo,Torno CNC a letto inclinato |
||
Descrizione del prodotto
Descrizione del prodotto:
Caratteristiche del prodotto:
1. Letto integrale ad alta rigidità
|
Articolo
|
Unità
|
Serie HTC50B
|
|
Diametro massimo di oscillazione sul letto
|
mm
|
700/670/670
|
|
Lunghezza massima di taglio
|
mm
|
1000/1500/2000
|
|
Diametro massimo di taglio
|
mm
|
Albero 500/disco 550
|
|
Diametro massimo di oscillazione sul carrello
|
mm
|
500
|
|

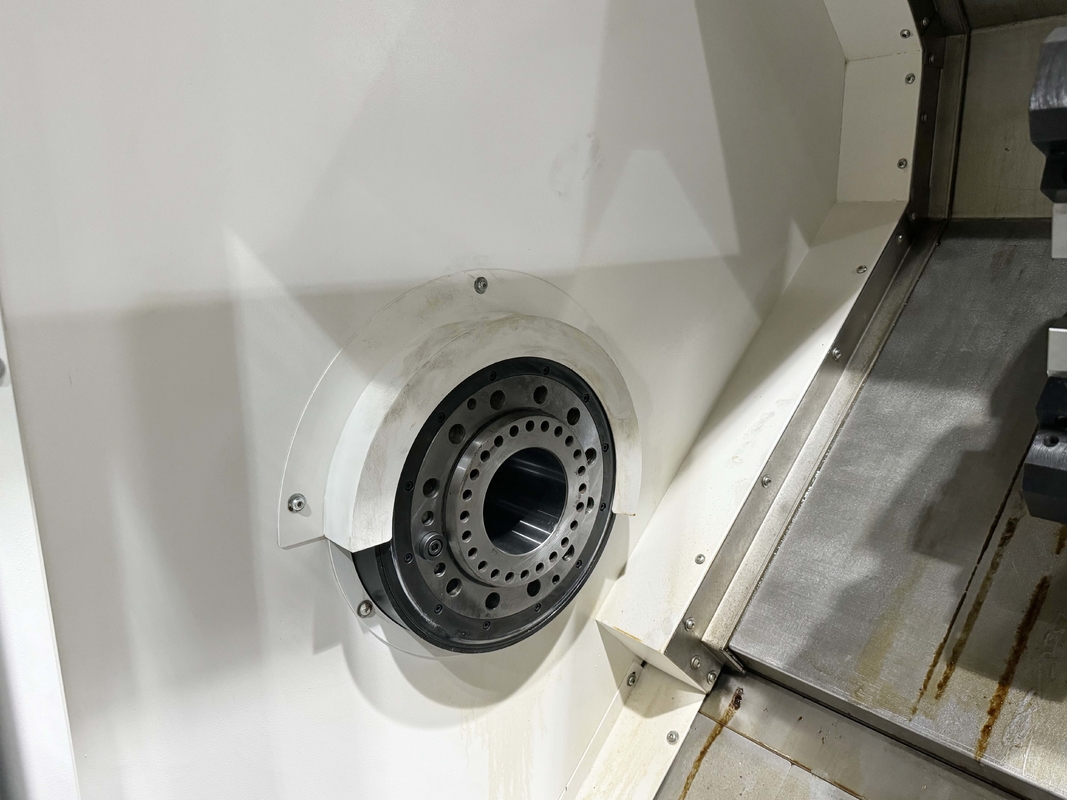

Nasello mandrino
|
|
A2-11
|
|
Diametro foro mandrino
|
mm
|
104 |
|
Gamma di velocità del mandrino
|
giri/min/Nm
|
35~3000/890 Sistema FAUNC
|
|
Coppia massima in uscita del mandrino 30 minuti / continuo
|
kW
|
30/22
|
|
Diametro mandrino
|
pollici
|
12''
|
|
Velocità di spostamento rapido asse X
|
m/min
|
30 |
|
Velocità di spostamento rapido asse Z
|
m/min
|
30 |
|
Corsa asse X
|
mm
|
320
|
|
Corsa asse Z
|
mm
|
1050/1550/2050
|
|

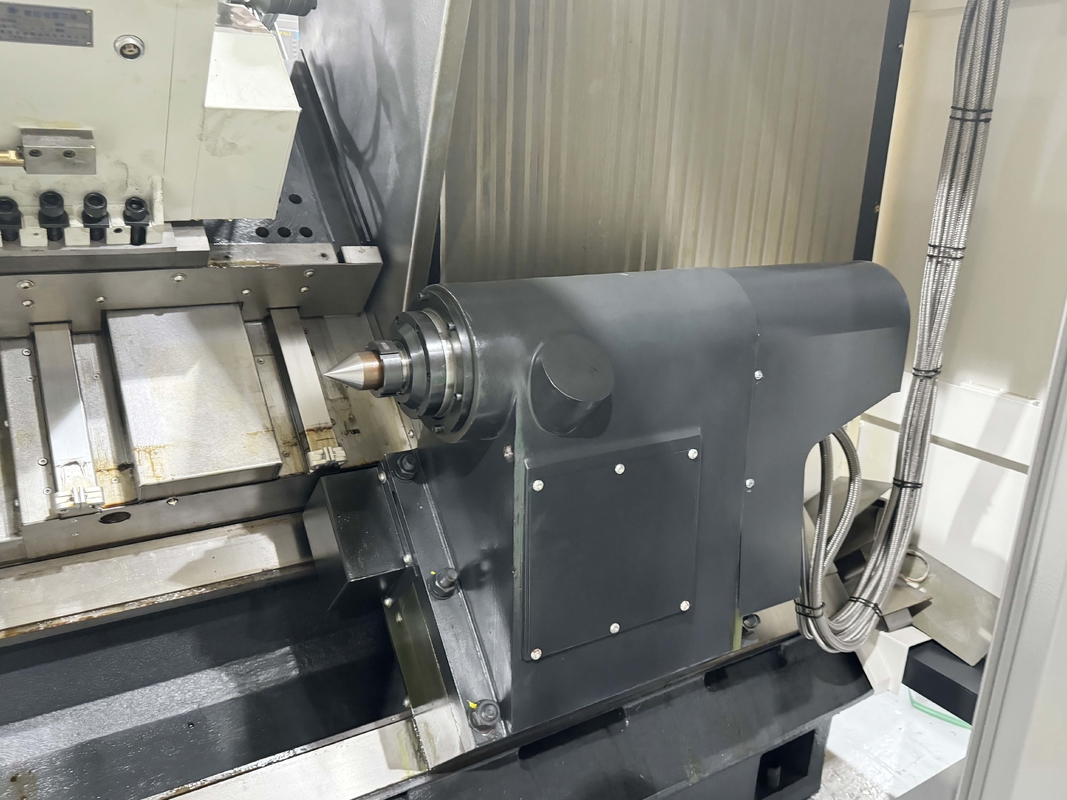

Diametro manicotto contropunta
|
mm
|
120
|
|
Corsa manicotto contropunta
|
mm
|
150
|
|
Corsa contropunta
|
mm
|
800/1300/1800
|
|
Conicità mandrino contropunta
|
Morse
|
5#
|
|

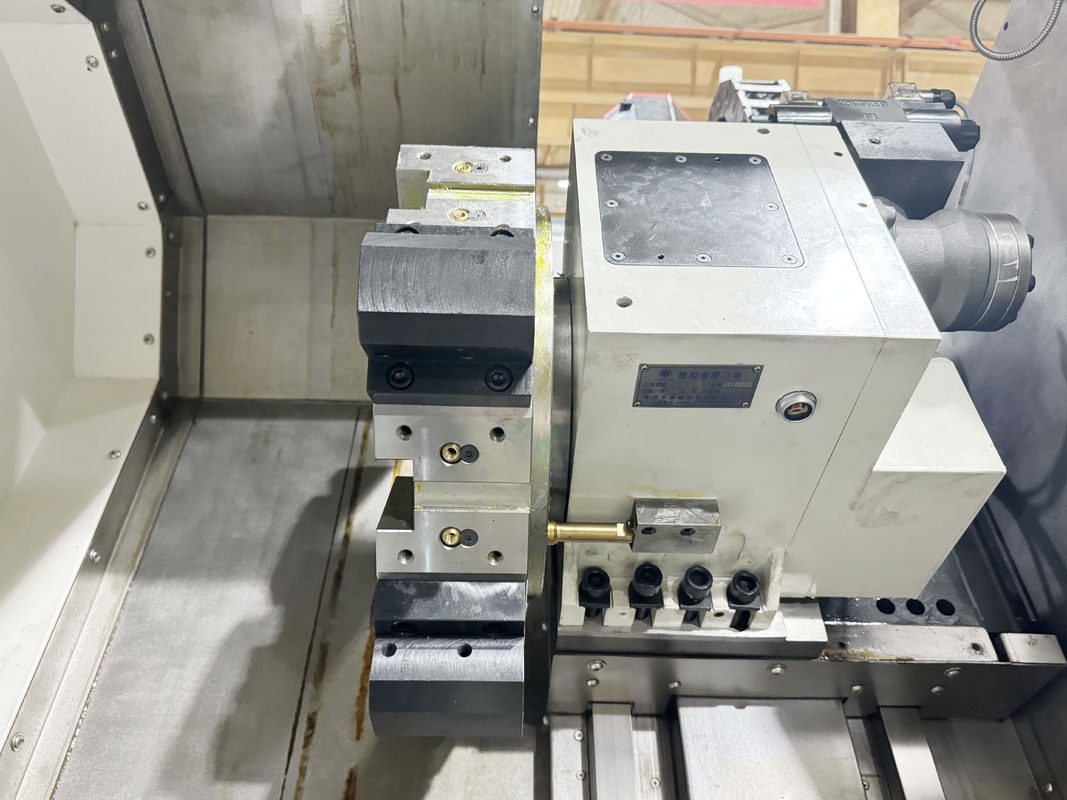

Forma torretta standard
|
|
Torretta servo orizzontale a 12 stazioni
|
|
Utensile esterno
|
mm
|
25×25
|
|
Diametro barra alesatrice
|
mm
|
Φ50/Φ40/Φ32/Φ25
|
|
Tipo disco
|
kg
|
200
|
|
Tipo albero
|
kg
|
800
|
|
Peso della macchina
|
|
7000/8500/10000
|
|
Lunghezza × larghezza × altezza
|
mm
|
3700×2210×2200
4300×2210×2200 4900×2210×2200Precisione principale |
|
Voci di ispezione
|
Standard di fabbrica
|
|
|
Precisione di lavorazione
|
IT6
|
|
|
Rondità del pezzo lavorato (mm)
|
0.0025
|
|
|
Cilindricità del pezzo lavorato (mm)
|
0.016/300
|
|
|
Planarità del pezzo lavorato (mm)
|
0.020/Φ300
|
|
|
Rugosità superficiale del pezzo in lavorazione
|
Ra1.25μm
|
|
|
Precisione di posizionamento
|
Asse X (mm)
|
0.010
|
|
Asse Z (mm)
|
0.015
|
|
|
Precisione di posizionamento ripetuto
|
Asse X (mm)
|
0.005
|
|
Asse Z (mm) Z
|
0.007
|
|
Configurazione principale
|
N.
|
Nome
|
Produttore
|
Note
|
|
1
|
Sistema CNC
|
GSK
|
Opzionale FANUC
|
|
2
|
Motore principale
|
GSK
|
Opzionale FANUC
|
|
3
|
Servomotore
|
GSK
|
Opzionale FANUC
|
|
4
|
Vite a due assi
|
Nazionale
|
|
|
5
|
Guida a sfera a due assi
|
Nazionale
|
|
|
6
|
Cuscinetto mandrino
|
Importato
|
|
|
7
|
Cuscinetto a vite
|
Importato
|
|
|
8
|
Torretta servo a 12 stazioni
|
IEEPO
|
Altezza centro 100
|
|
9
|
Mandrino
|
Provincia di Taiwan/Corea
|
10²Solido medio
|
|
10
|
Contropunta
|
La nostra fabbrica
|
Contropunta manuale senza blocco manicotto
|
|
11
|
Scatola di raffreddamento trucioli
|
Nazionale
|
Il nostro servizio:
Assicurati di ricevere una macchina di alta qualità
1. Ogni parte deve essere ispezionata
2. Oltre 100 controlli del processo di produzione
3. Oltre 200 voci di ispezione
4. Esecuzione di campioni di ogni macchina
5. 72 ore di prova prima della consegna
◆ 30 anni + di storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore high-tech con capacità di ricerca e progettazione
◆ Sistema di fornitura stabile e maturo
◆ Giovani vendite e ingegneri attivi per servizi immediati (24 ore online)
◆ Aggiornamento del meccanismo in base all'ergonomia e alla facilità di manutenzione
◆ Il nostro principio di progettazione della struttura: facile manutenzione e installazione, manutenzione a basso costo, non influisce sulla produzione
FAQ:
Q1. Sei una società commerciale o una società di produzione?
a partire dalla data della polizza di carico della macchina.
Pre-vendita: soluzioni personalizzate, pianificazione e progettazione; Servizio one-to-one
Post-vendita: 7 giorni 24 ore di servizio online, guida remota all'installazione, collegamento con il sistema software del cliente
eseguiti tra gli stabilimenti con una catena di produzione completa che è la garanzia più affidabile.
