Torno CNC ad alta precisione per la lavorazione di piccole parti T5.1-100Q SMTCL
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | T5.1-100Q |
|---|---|---|---|

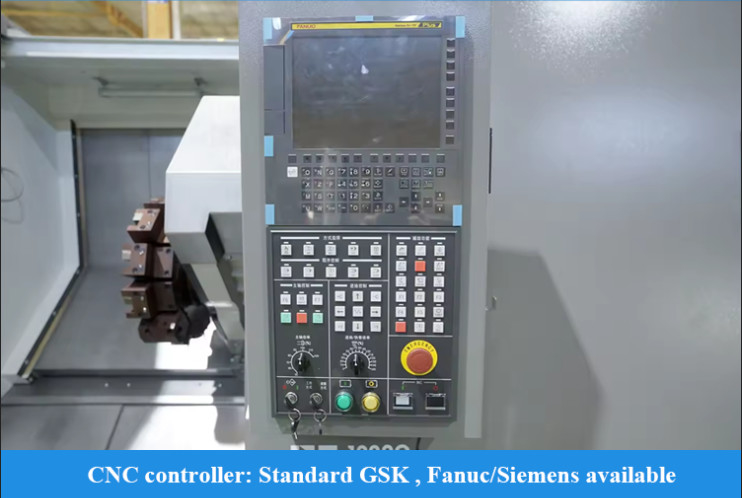

| Sistema di controllo CNC: | GSK/FANUC/SIEMENS | CNC o no: | CNC |
| Parola chiave: | Macchina CNC per tornitore a letto inclinato | Max. oscillare sul letto: | Φ420 |
| Max. Sballare sullo scivolo.: | Φ160 | Lungozza girata: | 160 mm |
| Viaggio (asse X): | 145 mm | Viaggio (asse Z): | 205 millimetri |
| Traversata rapida X/Z: | 30 m/min | Max. Velocità del fuso: | 5000 r.p.m |
| Stazioni di postazione degli attrezzi: | Torretta servo orizzontale a 8 stazioni | ||
| Evidenziare |
Torno CNC ad alta precisione,Piccole parti di lavorazione del tornio CNC,Legno inclinato metallico tornio CNC |
||
Descrizione del prodotto
Descrizione del prodotto:

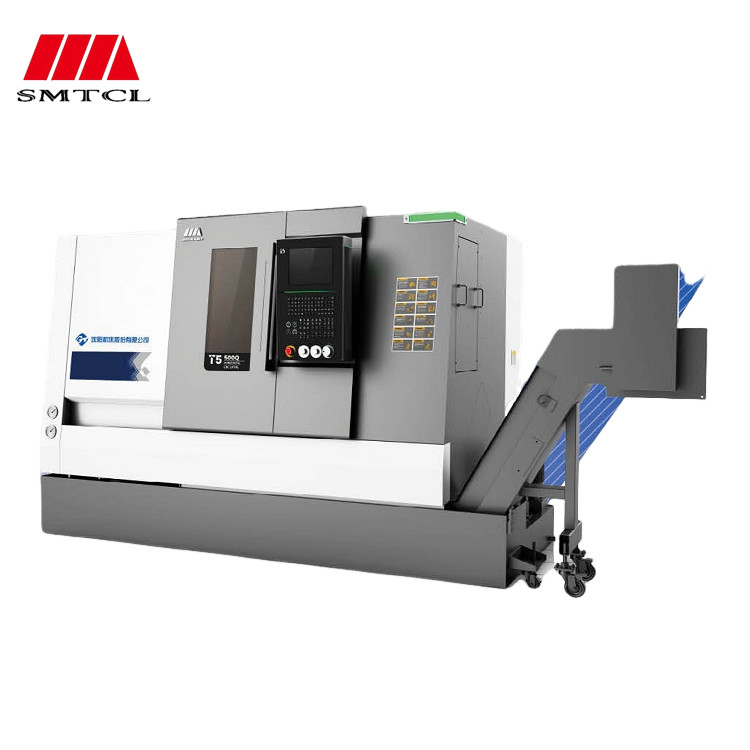

SMTCL CNC Torno ad alta precisione di lavorazione di piccole parti T5.1-100Q Metal Slant Bed Torno CNC
Caratteristiche del prodotto:
1"Alta Precisione"
|
Articolo
|
Unità
|
T5.1-100Q
|
Commenti
|
|
|
Diametro di rotazione massimo
|
mm
|
160
|
|
|
|
Lunghezza massima di rotazione
|
mm
|
160
|
Cambiamento dei diversi parametri degli apparecchi
|
|
|
Diametro massimo dell'oscillazione sopra il letto
|
mm
|
Φ420
|
|
|
|
Diametro massimo dell'oscillazione sullo scivolo trasversale
|
mm
|
Φ160
|
|
|
|

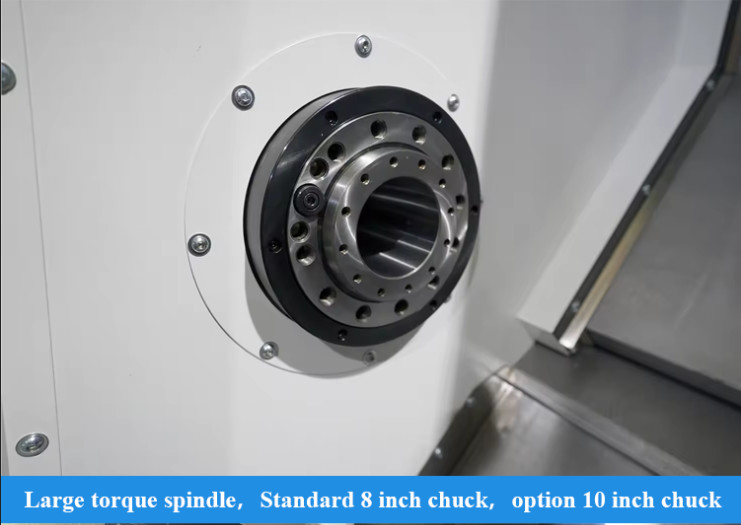

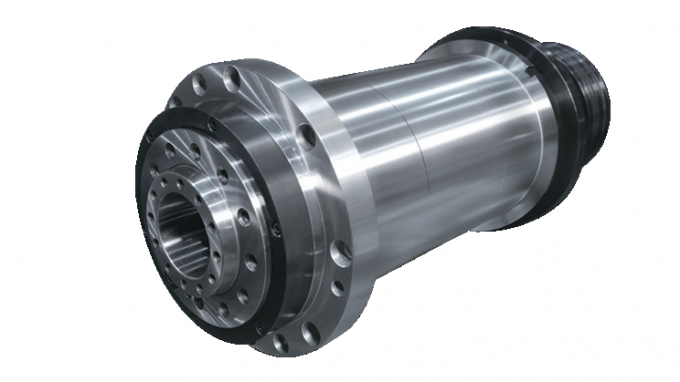

Fusoliera
|
Tipo di naso del fusibile
|
|
A2-5
|
|
|
Diametro interno del cuscinetto anteriore
|
mm
|
Φ90
|
|
|
|
Taper di foratura di fusione
|
|
1:20; Φ62
|
|
|
|
Fusoliera a fusione
|
mm
|
Φ65
|
|
|
|
Max. attraverso il diametro della barra
|
mm
|
Φ44
|
|
|
|
Diametro standard del mandrino
|
centimetro
|
6
|
|
|
|
Velocità massima del mandrino
|
r/min
|
5000
|
soggetto a restrizioni relative al mandrino e ai dispositivi
|
|
|
Torsione nominale dello spinello
|
Nm
|
35 ((2000 r/min)
|
|
|
|
Max. coppia di fusione
|
Nm
|
70 ((1500r/min)
|
|
|
|
Potenza di uscita del motore principale continua /30 minuti
|
kW
|
7.5/11
|
Fuse meccaniche
|
|
|
Due assi
|
Traverso rapido dell'asse X/Z
|
m/min
|
30
|
|
|
Percorso dell'asse X
|
mm
|
145 |
|
|
|
Percorso dell'asse Z
|
mm
|
205 |
|
|
|

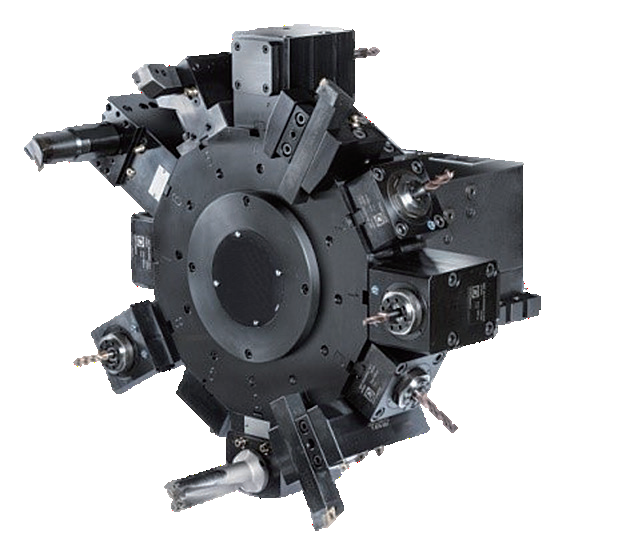

Torretta
|
Forma della torretta
|
|
Servo-torretta orizzontale a 8 posizioni
|
|
|
Altezza centrale della torretta
|
mm
|
80 |
|
|
|
Precisione di posizionamento ripetuta della rotazione della torretta
|
Seg.
|
± 16
|
|
|
|
Se è possibile selezionare il tagliatore nelle vicinanze
|
|
- Sì, sì.
|
|
|
|
Altri
|
Distanza dal centro dello spinello al fondo del letto
|
mm
|
926 |
|
|
Peso netto della macchina
|
kg
|
2600
|
|
|
|
Capacità totale di alimentazione
|
KVA
|
23
|
|
|
|
Dimensioni complessive (lunghezza X larghezza X altezza)
|
mm
|
1750 × 1650 × 1650
|
Dimensione globale
|
|
Applicazione industriale:
Il nostro servizio:
1. Assemblare e debug prima della consegna
2Rispondete entro 24 ore e procedete a risolvere il problema.
3. 1 anno di servizio di riparazione gratuito (solo senza danni umani).
4Soluzione globale di magazzinaggio fornita
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
FAQ:
D. Lei è una società commerciale o produttiva?
a partire dalla data della polizza di carico della macchina.
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
