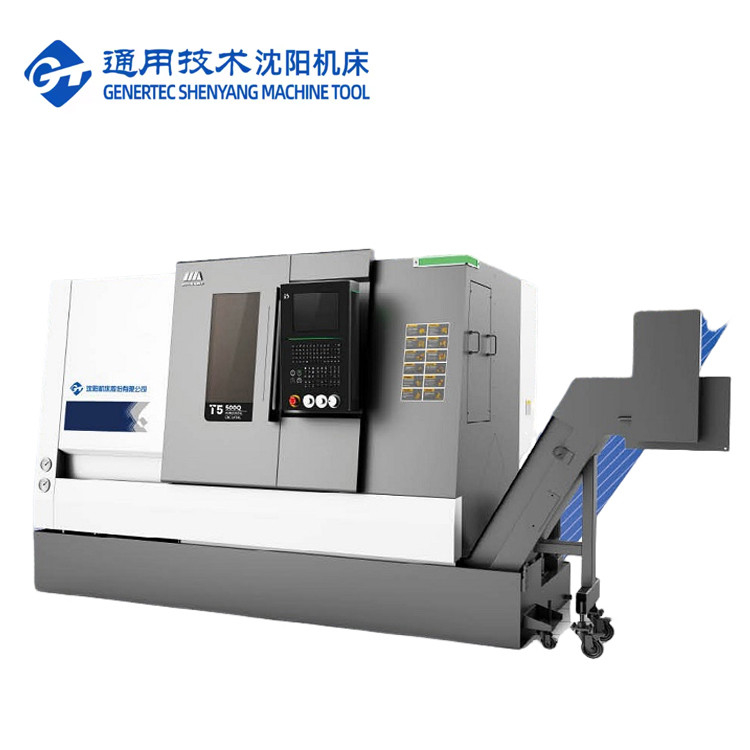

Torno CNC 3 assi Torno fresante macchina combinata T5.2-1000Q FANUC SMTCL letto inclinato Torno CNC
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | T5.2-1000Q |
|---|---|---|---|

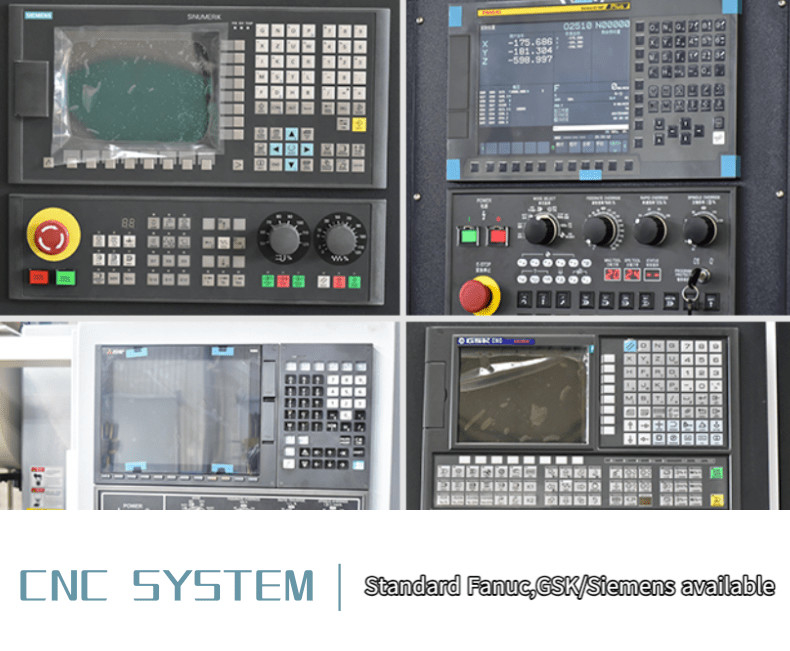

| Sistema di controllo CNC: | GSK/FANUC/SIEMENS | CNC o no: | CNC |
| Parola chiave: | Macchina CNC per tornitore a letto inclinato | Max. oscillare sul letto: | Φ560 |
| Max. Sballare sullo scivolo.: | Φ350 | Lungozza girata: | 1000 mm |
| Viaggio (asse X): | 200 mm | Viaggio (asse Z): | 1050 mm |
| Traversata rapida X/Z: | 30 m/min | Max. Velocità del fuso: | 4500 r.p.m |
| Stazioni di postazione degli attrezzi: | Torretta servo orizzontale a 8 stazioni | ||
| Evidenziare |
Torno CNC a 3 assi,Tornio inclinato di CNC del letto,Torni CNC FANUC |
||
Descrizione del prodotto
Descrizione del prodotto:
SMTCL CNC Lathe FANUC 3 Assi Lathe Milling Machine Combo T5.2-1000Q Slant Bed CNC Lathe Machine
T5.2-1000Q tornio CNC orizzontale, che combina tecnologia di controllo intelligente e tecnologia di produzione avanzata, ha un'elevata precisione, un'elevata efficienza e un'elevata rigidità di taglio.Il software di analisi degli elementi finiti viene utilizzato per ottimizzare il design, analizzare la distribuzione dei punti di sollecitazione, ridurre la deformazione delle parti e ottenere la struttura ottimale dell'intera macchina.Le casse principali sono tutte fatte di materiali in ghisa di alta resistenza, che garantisce la minimizzazione delle vibrazioni durante il processo di taglio e migliora la precisione di lavorazione e la stabilità del taglio.
Caratteristiche del prodotto:
1"Alta Precisione"
|
Articolo
|
Unità
|
T5.2-1000Q
|
Commenti
|
|
|
Diametro di rotazione massimo
|
mm
|
360
|
|
|
|
Lunghezza massima di rotazione
|
mm
|
1000
|
Cambiamento dei diversi parametri degli apparecchi
|
|
|
Diametro massimo dell'oscillazione sopra il letto
|
mm
|
Φ560
|
|
|
|
Diametro massimo dell'oscillazione sullo scivolo trasversale
|
mm
|
Φ350
|
|
|
|
Fusoliera
|
Tipo di naso del fusibile
|
|
A2-6
|
|
|
Diametro interno del cuscinetto anteriore
|
mm
|
Φ100
|
|
|
|
Taper di foratura di fusione
|
|
1:20; Φ70
|
|
|
|
Fusoliera a fusione
|
mm
|
Φ65
|
|
|
|
Max. attraverso il diametro della barra
|
mm
|
Φ50
|
|
|
|

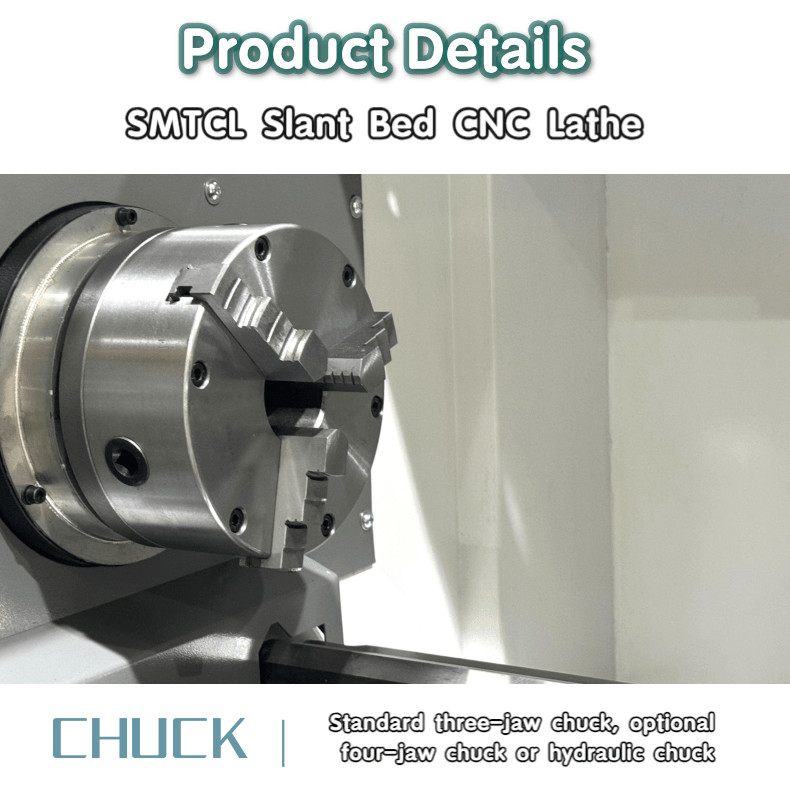

Diametro standard del mandrino
|
centimetro
|
8
|
|
|
|
Velocità massima del mandrino
|
r/min
|
4500
|
soggetto a restrizioni relative al mandrino e ai dispositivi
|
|
|
Torsione nominale dello spinello
|
Nm
|
136 ((769r/min)
|
|
|
|
Max. coppia di fusione
|
Nm
|
245 ((576) r/min)
|
|
|
|
Potenza di uscita del motore principale continua /30 minuti
|
kW
|
Il Signore, 15/11
|
Fuse meccaniche
|
|
|
Due assi
|
Traverso rapido dell'asse X/Z
|
m/min
|
30
|
|
|
Percorso dell'asse X
|
mm
|
200 |
|
|
|
Percorso dell'asse Z
|
mm
|
1050 |
|
|
|
Fabbricazione
|

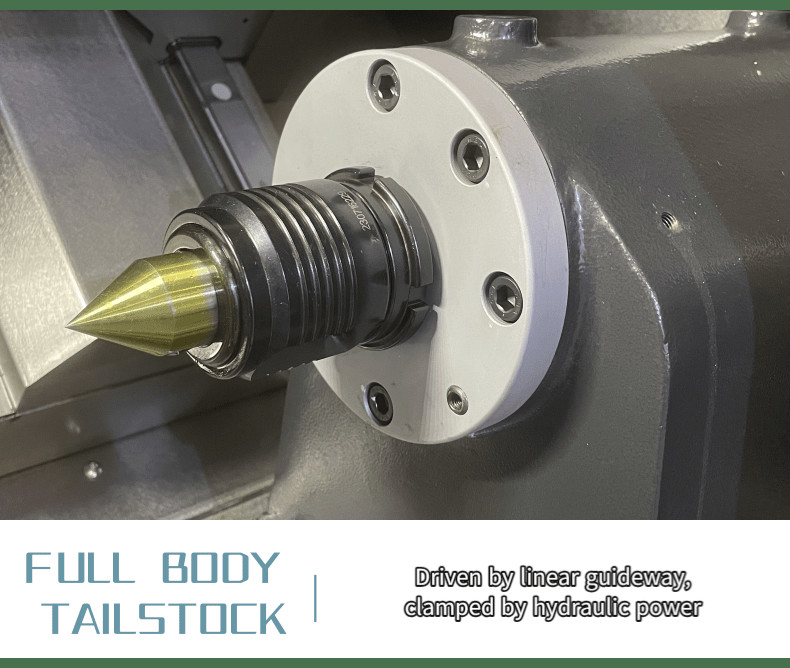

Viaggi di coda
|
mm
|
950 |
|
|
Penna conica della coda
|
Morse
|
MT-5
|
|
|
|
Torretta
|

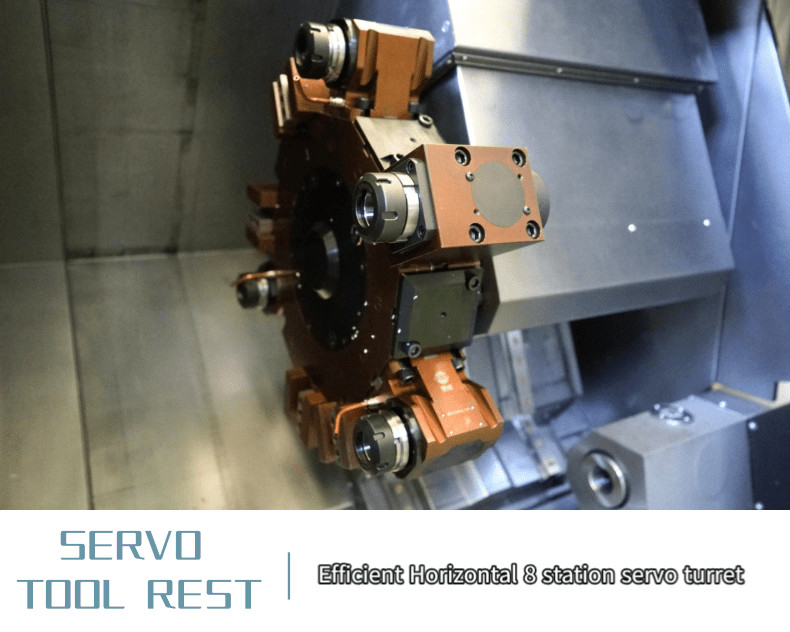

Forma della torretta
|
|
Servo-torretta orizzontale a 8 posizioni
|
|
|
Altezza centrale della torretta
|
mm
|
80 |
|
|
|
Precisione di posizionamento ripetuta della rotazione della torretta
|
Seg.
|
± 16
|
|
|
|
Se è possibile selezionare il tagliatore nelle vicinanze
|
|
- Sì, sì.
|
|
|
|
Altri
|
Distanza dal centro dello spinello al fondo del letto
|
mm
|
1015
|
|
|
Peso netto della macchina
|
kg
|
4750
|
|
|
|
Capacità totale di alimentazione
|
KVA
|
27
|
|
|
|
Dimensioni complessive (lunghezza X larghezza X altezza)
|
mm
|
3620×1890×1900
|
Dimensione globale
|
|
Applicazione industriale:
Il nostro servizio:
1. Assemblare e debug prima della consegna
2Rispondete entro 24 ore e procedete a risolvere il problema.
3. 1 anno di servizio di riparazione gratuito (solo senza danni umani).
4Soluzione globale di magazzinaggio fornita
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
FAQ:
D. Lei è una società commerciale o produttiva?
a partire dalla data della polizza di carico della macchina.
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
