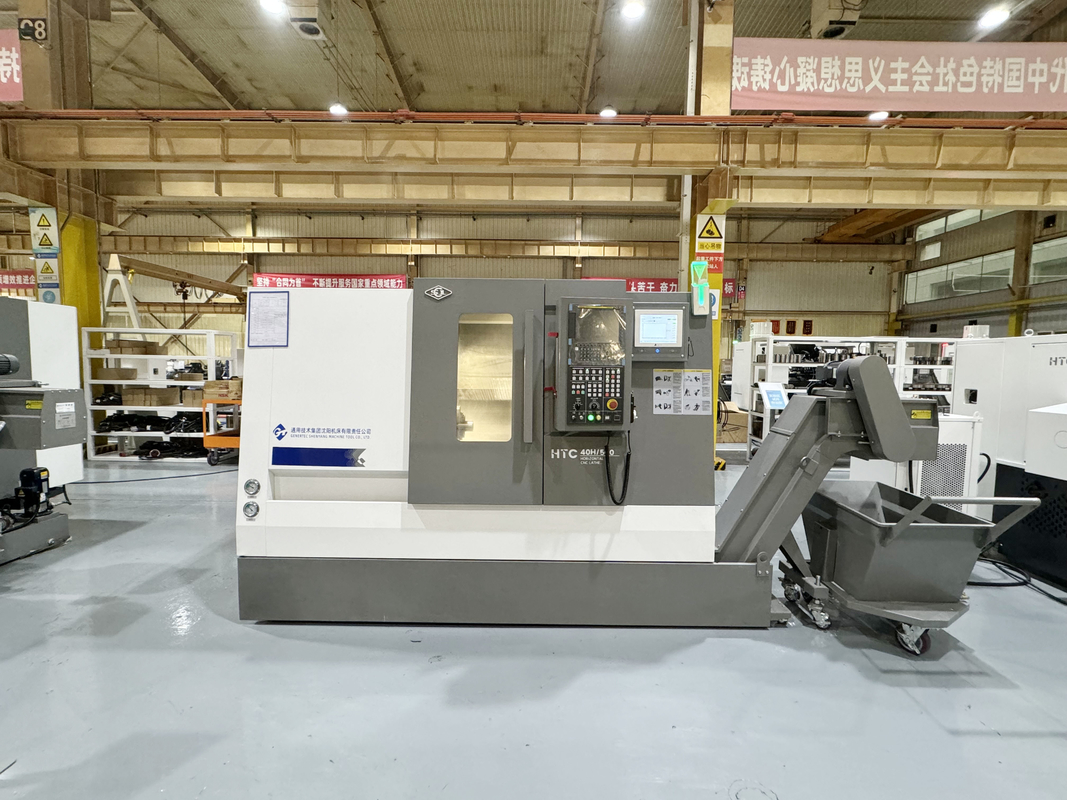

SMTCL CNC Lathe HTC40H Alta efficienza Long Travel Ball Cage Motor Shaft Processing Slant Bed CNC Lathe

SMTCL CNC Lathe HTC40H Alta efficienza Long Travel Ball Cage Motor Shaft Processing Slant Bed CNC Lathe

Fabbricazione di macchine per la lavorazione a sfera

Torno CNC a lungo raggio

Torno CNC ad alta efficienza

Luogo di origine:

CINESE

Marca:

SMTCL

Certificazione:

CE ISO certification

Numero di modello:

HTC 40H/1000

Contattaci
Chiedi un preventivo
SMTCL CNC Lathe HTC40H Alta efficienza Long Travel Ball Cage Motor Shaft Processing Slant Bed CNC Lathe
SMTCL CNC Lathe HTC40H Alta efficienza Long Travel Ball Cage Motor Shaft Processing Slant Bed CNC Lathe SMTCL CNC Lathe HTC40H Alta efficienza Long Travel Ball Cage Motor Shaft Processing Slant Bed CNC Lathe SMTCL CNC Lathe HTC40H Alta efficienza Long Travel Ball Cage Motor Shaft Processing Slant Bed CNC Lathe SMTCL CNC Lathe HTC40H Alta efficienza Long Travel Ball Cage Motor Shaft Processing Slant Bed CNC Lathe SMTCL CNC Lathe HTC40H Alta efficienza Long Travel Ball Cage Motor Shaft Processing Slant Bed CNC Lathe SMTCL CNC Lathe HTC40H Alta efficienza Long Travel Ball Cage Motor Shaft Processing Slant Bed CNC Lathe
Dettagli del prodotto
Marca:
SMTCL
Model Number:
HTC 40H/1000
CNC or Not:
CNC
Key word:
Horizontal CNC Turning Center
Max.cutting length:
1000mm
Max. cutting dia.:
380mm
Max. swiming dia.over bed:
560mm
X axis travel:
200mm
Z axis travel:
1050mm
Spindle speed:
4500 r/min
Termini di pagamento e di spedizione
Quantità di ordine minimo
1
Imballaggi particolari
Cassa di legno, baule di latta, altro imballaggio per la navigazione.
Tempi di consegna
45-60 giorni
Termini di pagamento
T/T, L/C, Western Union
Capacità di alimentazione
50 serie al mese
PRODOTTI RELATIVI
Un buon prezzo. SMTCL Hard Rail CNC Lathe HTC40S Alta rigidità Large Span A2-8 Spindle Speed 4000r/min Slant Bed CNC Lathe in linea Video

SMTCL Hard Rail CNC Lathe HTC40S Alta rigidità Large Span A2-8 Spindle Speed 4000r/min Slant Bed CNC Lathe

Ottieni il miglior prezzo
Un buon prezzo. SMTCL CNC Lathe Milling Machine Combo T5.2-500Q Swing Diametro 560mm Fanuc Slant Bed CNC Lathe in linea Video

SMTCL CNC Lathe Milling Machine Combo T5.2-500Q Swing Diametro 560mm Fanuc Slant Bed CNC Lathe

Ottieni il miglior prezzo
Un buon prezzo. SMTCL CNC Tornio Piccole Elaborazione di parti di dimensioni ridotte T5.1-500Q PERCOLA DI PRECISIONE METALE CNC TATHE in linea Video

SMTCL CNC Tornio Piccole Elaborazione di parti di dimensioni ridotte T5.1-500Q PERCOLA DI PRECISIONE METALE CNC TATHE

Ottieni il miglior prezzo
Un buon prezzo. SMTCL CNC Torno T5.2-1000Q Torno e fresatura Combo Asse Y Tipo Torno Centro Metallo Letto inclinato Torno CNC in linea Video

SMTCL CNC Torno T5.2-1000Q Torno e fresatura Combo Asse Y Tipo Torno Centro Metallo Letto inclinato Torno CNC

Ottieni il miglior prezzo
Contattaci
+8613916455787
sales@huidijd.com
86-021-61195255
Contatta ora
Descrizione del prodotto

SMTCL CNC Lathe HTC40H Alta efficienza Long Travel Ball Cage Motor Shaft Processing Slant Bed CNC Lathe 0

Descrizione del prodotto:

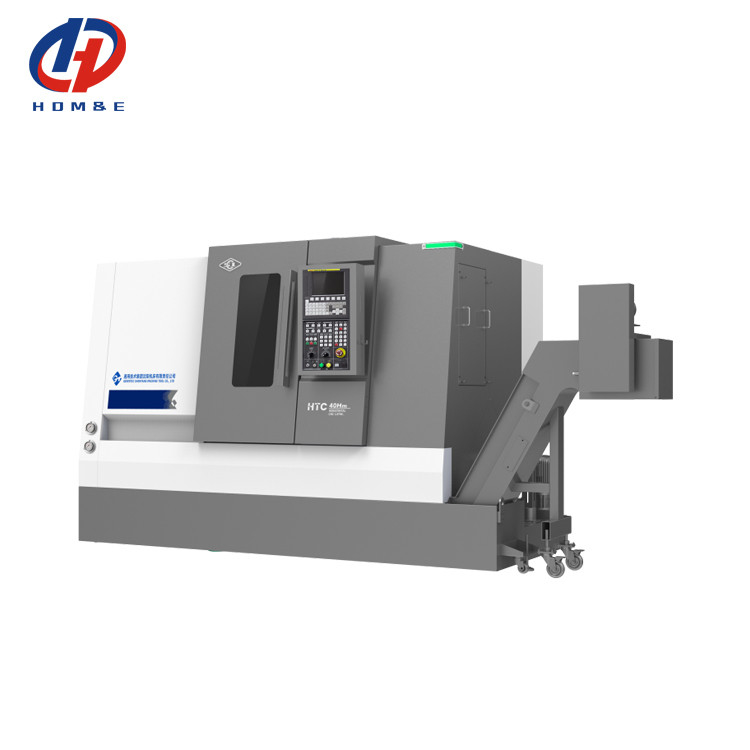

SMTCL CNC Torno ad alta efficienza lungo viaggio letto inclinato CNC Torno a sfera gabbia motore albero di lavorazione torno CNC
I torni CNC HTC-H/S di nuova generazione sono ottimizzati attraverso un software di progettazione e analisi professionale, assemblati, verificati e migliorati con tecnologie avanzate di produzione e di collaudo.Hanno buone prestazioni di taglio e possono soddisfare la lavorazione di varie parti rotanti.
Torni CNC HTC 40H/1000occupano una piccola superficie e sono adatti per la lavorazione ad alta precisione di varie parti di piccole dimensioni, soddisfacendo efficacemente la lavorazione di automobili, cuscinetti, hardware, industria medica e altri settori.

Caratteristiche del prodotto:

1"Alta efficienza"
◆ Velocità di tracciamento veloce su due assi
◆ Servo-stack diviso
◆ Servo utensile ad alta efficienza
◆ Opzionale elaborazione integrata multi-sequenza a sottospindle
2"Alta Precisione"
◆ Vitruccio pre-allungato ad alta precisione
◆ Tecnologia di compensazione degli errori
◆ Quantificazione degli standard di processo
◆ Norme di ispezione rigorose

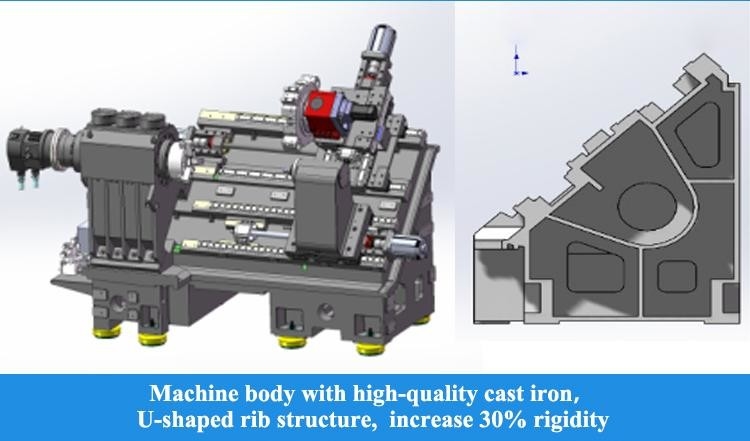

3,Alta rigidità
◆ Letto di ghisa di alta qualità e altre parti di fonte
◆ Unita' a fusione di larga durata
◆ L'apertura del letto a forma di arco
◆ Struttura di piccolo fusibile

Dettagli del prodotto:

SMTCL CNC Lathe HTC40H Alta efficienza Long Travel Ball Cage Motor Shaft Processing Slant Bed CNC Lathe 1
Velocità di movimento rapida: 30 m/min
Il servomotore è collegato direttamente alla vite a sfera attraverso un accoppiamento, riducendo i collegamenti intermedi e ottenendo una trasmissione senza interruzioni.I binari di guida dell'asse X e Z adottano binari di guida lineari di rotolamento importati per garantire un'elevata rigidità, buone prestazioni dinamiche e precisione, aumentano la velocità di funzionamento e migliorano l'efficienza della produzione.


SMTCL CNC Lathe HTC40H Alta efficienza Long Travel Ball Cage Motor Shaft Processing Slant Bed CNC Lathe 2

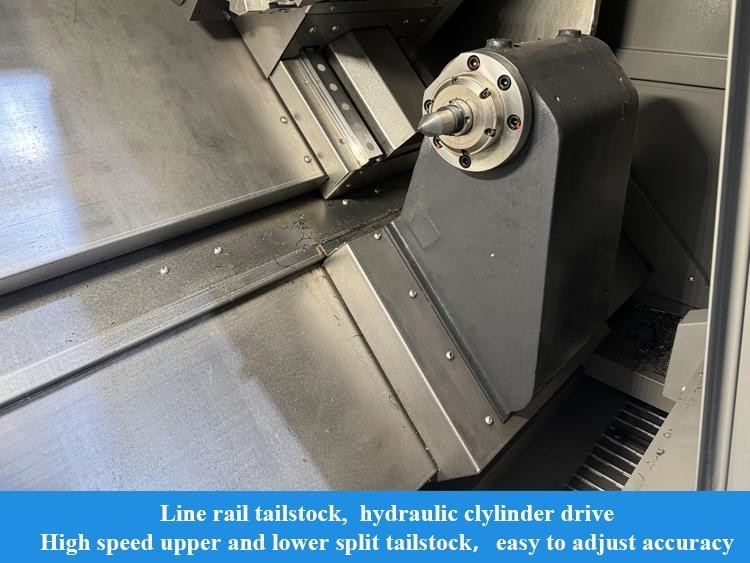

Servizio di taglio della coda
La coda può essere spostata in modo servodriven opzionale,che può controllare con precisione e regolare in modo flessibile la velocità di movimento del tailstock e la forza di frenatura di lavoro in base alle esigenze di lavorazione, che consente alla staffa di avvicinarsi rapidamente al pezzo da lavorare e stringere senza impatto e può fornire feedback in tempo reale sulla posizione di serraggio.migliorare la produzione
Il modello è dotato di un sistema di rivestimento con un sistema di rivestimento con un'efficienza di sostituzione elevata.
SMTCL CNC Lathe HTC40H Alta efficienza Long Travel Ball Cage Motor Shaft Processing Slant Bed CNC Lathe 3
Doppia struttura pretenso fissa
L'asse X sviluppa una doppia struttura di supporto fisso e utilizza una vite pre-tirata per compensare efficacemente la deformazione pre-tirata e l'aumento della temperatura.Collabora con una speciale struttura di tenuta per ridurre l'aumento della temperatura della vite, ottenendo così un'alta precisione e un'alta precisione della stabilità di alimentazione delle macchine utensili
SMTCL CNC Lathe HTC40H Alta efficienza Long Travel Ball Cage Motor Shaft Processing Slant Bed CNC Lathe 4
Configurazione dell'asse Y
La configurazione opzionale dell'asse Y, combinata con la torretta a motore BMT, la struttura ad asse C ad alta precisione e una varietà di portautensili a motore, possono realizzare un'elaborazione complessa delle superfici con una sola installazione.
SMTCL CNC Lathe HTC40H Alta efficienza Long Travel Ball Cage Motor Shaft Processing Slant Bed CNC Lathe 5
Vetture a sfera ad alta precisione
Esso utilizza vite di alta qualità importate di grado C3 e rotaia guida di grado H ed è direttamente azionato da un servomotore per ottenere un'eccellente precisione di funzionamento.
SMTCL CNC Lathe HTC40H Alta efficienza Long Travel Ball Cage Motor Shaft Processing Slant Bed CNC Lathe 6
Sella antinclinante
La lunghezza del binario guida è ragionevolmente aumentata, la struttura del sistema di movimento è ottimizzata,Il corpo principale della sella è progettato in forma d'arco per garantire la rigidità complessiva dei componenti importanti..
SMTCL CNC Lathe HTC40H Alta efficienza Long Travel Ball Cage Motor Shaft Processing Slant Bed CNC Lathe 7

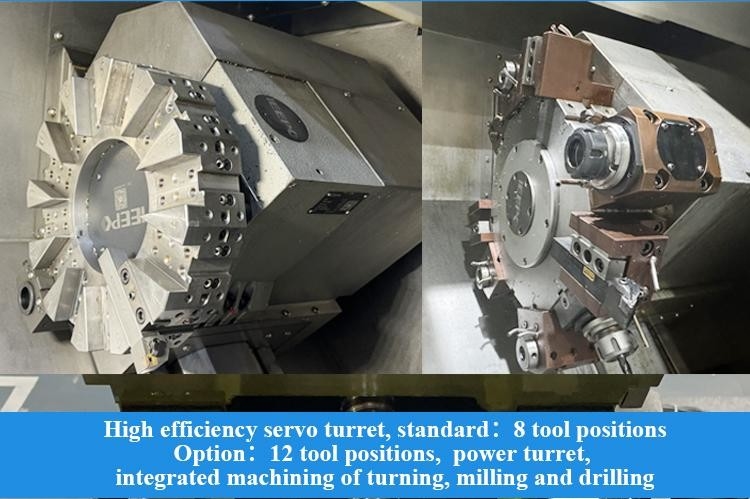

Torretta a servo efficiente
Interfaccia BMT standard, connessione ad alta rigidità; lo strumento è azionato dall'interfaccia DIN1809, che ha una trasmissione affidabile e un basso tasso di guasti;il motore di trasmissione è montato lateralmente e ha una struttura compatta;È dotato di un asse C e di un dispositivo di freno ad alta precisione per ottenere un'elaborazione integrata di tornitura, fresatura e perforazione ad alta efficienza.
SMTCL CNC Lathe HTC40H Alta efficienza Long Travel Ball Cage Motor Shaft Processing Slant Bed CNC Lathe 8
Tenitore interno degli strumenti di raffreddamento
Opzionale portautensili di raffreddamento interno e uscita dell'acqua dal centro utensile realizzare l'eliminazione efficiente dei trucioli durante la lavorazione del foro interno e garantire la qualità della lavorazione
SMTCL CNC Lathe HTC40H Alta efficienza Long Travel Ball Cage Motor Shaft Processing Slant Bed CNC Lathe 9
Capacità di fresatura a motore di utensili
Materiale del pezzo: HT200
Modello utensile: Ф20 spalla quadrata
macchine di taglio
Stato di raffreddamento: raffreddamento ad acqua
Capacità di trivellazione con strumento azionato
Materiale del pezzo: HT200
Modello di utensile: F16 torsione trapano
Stato di raffreddamento: raffreddamento ad acqua

SMTCL CNC Lathe HTC40H Alta efficienza Long Travel Ball Cage Motor Shaft Processing Slant Bed CNC Lathe 10

Parametri del prodotto:
Progetto
Unità
HTC 40H/1000
Max, taglio il dia.
mm
Φ380
Lunghezza massima di taglio
mm
1000
Max. nuotare sopra il letto.
mm
Φ560
Max. giorno di nuoto. su scivolo
mm
Φ350

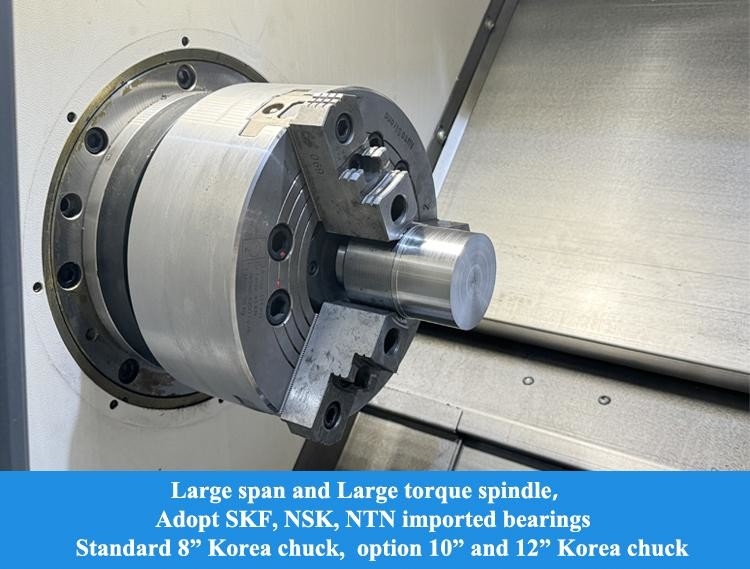

Fusoliera


Modello di naso a fusione

A2-6
Disegno interno del cuscinetto anteriore.
mm
100
Conico del fusibile e dimensione del foro

1:20"Φ70
Dia. del foro dello spinello

Φ65
Max. Bar dia.
mm
Φ50
Dialettro di scatto standard.
centimetro
8
Intervallo di velocità dello spinello
r/min
4500
Torsione nominale dello spinello
Numero
136 ((769r/min)
Spindle Max. coppia
Numero
245 ((576) r/min)
Potenza di uscita del motore principale continua/15 min.
kW
Il Signore, 15/11
Asse X/Z


movimento rapido dell'asse X/Z
m/min
30
Percorso dell'asse X
mm
200
Percorso dell'asse Z
mm
1050
Fabbricazione


Viaggi di coda
mm
920
Metodo di azionamento a coda

Azionamento idraulico
Conicità della coda conicità del foro
Morse
MT-5
Torretta


Tipo di torretta

Torretta servo orizzontale a 8 stazioni
Altezza centrale
mm
100
Indice della torretta, precisione di posizionamento ripetuto
Seg.
± 16
Se potessi scegliere lo strumento vicino

- Sì, sì.
Altri


Distanza tra il centro dello spinello e il pavimento
mm
1015
Peso netto delle macchine utensili
kg
4750
Capacità elettrica totale
KVA
27
Dimensioni globali ((LxWxH)
mm
3620×1890×1900
Nota: i parametri riportati nella tabella sono solo a titolo di riferimento.

Il nostro servizio:

1. Assemblare e debug prima della consegna
2Rispondete entro 24 ore e procedete a risolvere il problema.
3. 1 anno di servizio di riparazione gratuito (solo senza danni umani).
4Soluzione globale di magazzinaggio fornita

Perché scegliere noi:
◆ Senso della qualità, le richieste dei clienti vengono prima di tutto
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
Di noi:
SMTCL CNC Lathe HTC40H Alta efficienza Long Travel Ball Cage Motor Shaft Processing Slant Bed CNC Lathe 11
Benvenuti a visitarci!
Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, Cina. Siamo specializzati in tornio CNC, centro di lavorazione verticale, centro di lavorazione orizzontale, centro di lavorazione portico, centro di lavorazione a cinque assi,altri macchinari per la lavorazione del ferro o del carbonioLa qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
SMTCL e gruppo SYMGLa nostra fabbrica ha oltre 80 anni di storia nella produzione di macchine utensili.Sono stati uno dei leader dell'industria della macchina utensili della Cina e il più grande produttore di macchine utensili in CinaI prodotti delle macchine utensili comprendono automobili, aviazione, nuove energie, macchine per la costruzione, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altre industrie.Prendiamo la missione di fornire le macchine utensili con la tecnologia di punta, alta qualità e buon servizio ai nostri clienti in tutto il mondo!
La nostra fabbrica:
SMTCL CNC Lathe HTC40H Alta efficienza Long Travel Ball Cage Motor Shaft Processing Slant Bed CNC Lathe 12
Mostra:

SMTCL CNC Lathe HTC40H Alta efficienza Long Travel Ball Cage Motor Shaft Processing Slant Bed CNC Lathe 13

FAQ:

D. Lei è una società commerciale o produttiva?

Siamo un'azienda di produzione.
Q2. Quali sono i principali prodotti della vostra azienda?
Siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina da trivellazione, la macchina da trivellazione radiale, e così via.
Q3. Puoi fornire una macchina personalizzata o SPM (macchina per scopi speciali)?
Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.
D4: Quali sono i termini di garanzia?
Forniremo un sostituto per le parti che si rivelano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.
Q5. Quali sono i servizi?
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
D6: Perché scegliere la vostra azienda?
I prodotti derivanti dallo sviluppo, dalla progettazione, dalla fabbricazione e dall'assemblaggio dell'intero processo di produzione sono:
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
Q7: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.
D8: Quali sono i termini di pagamento?
T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.
