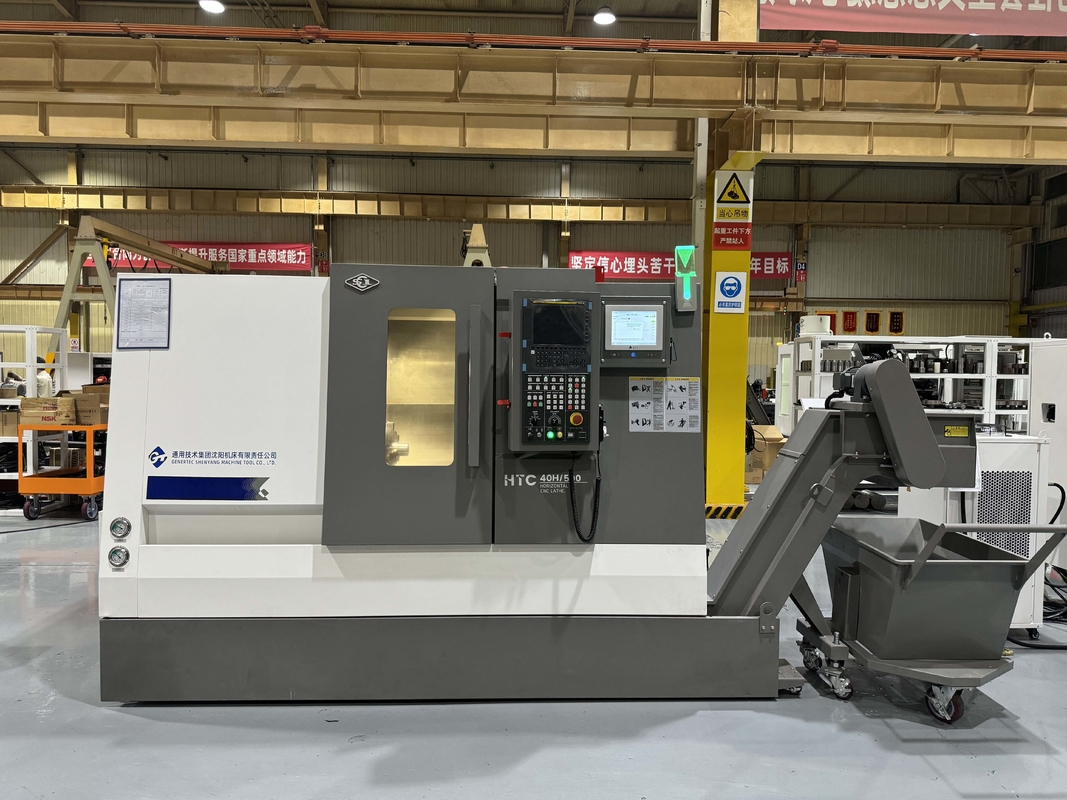

Torno CNC orizzontale HTC40H/500 Mandrel automobilistici Albero motore Albero di ingranaggi Processing Torno CNC

Marchio: SMTCL
Numero di modello: HTC 40H/500
Luogo di origine: Cina
Certificazione: CE ISO certification
Quantità minima di ordine: 1
Capacità di fornitura: 50 serie al mese
Tag

Macchina del tornio del letto piano CKA6136

Macchina del tornio del letto piano 5.5KW

Macchina orizzontale di CNC CKA6136

Dettagli del prodotto

Marca: SMTCL Numero di modello: HTC 40H/500
CNC o no: CNC Parola chiave: Centrale di tornitura CNC orizzontale
Lunghezza di Max.Cutting: 500 mm Diametro di Max. Cutting.: 380 mm
Max. nuotare sopra il letto.: 560 mm Viaggio dell&#39;asse x: 200 mm
Z Axis Travel: 560 mm Velocità del fuso: 4500 giri/min
Evidenziare

Fabbricazione di macchine per la lavorazione del ferro

,

Lavoratori CNC per autoveicoli

,

Fabbricazione di macchine per la lavorazione dei motori

Descrizione del prodotto

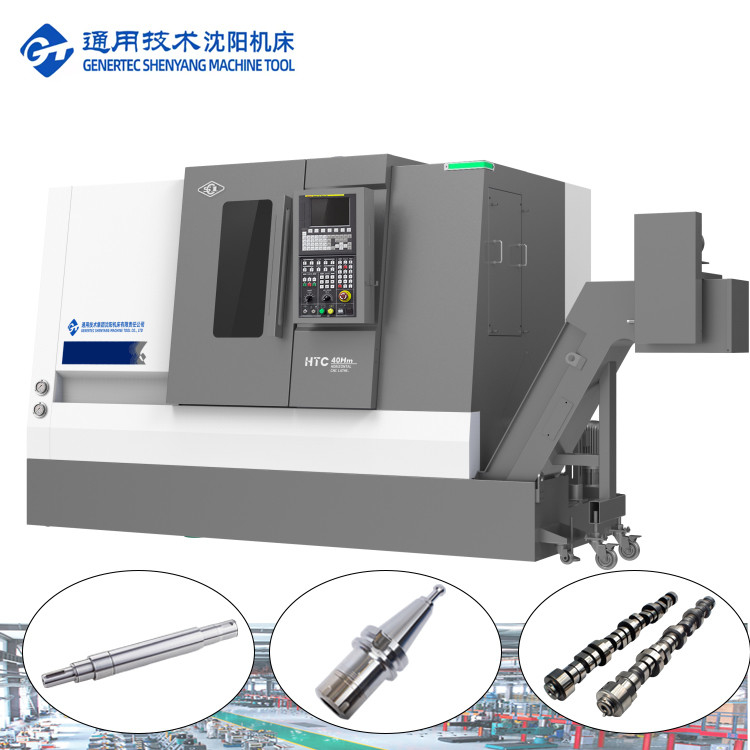

Torno CNC orizzontale HTC40H/500 Mandrel automobilistici Albero motore Albero di ingranaggi Processing Torno CNC 0

Descrizione del prodotto:

SMTCL Torno CNC orizzontale HTC40H/500 Mandrel automobilistici Albero motore Albero di ingranaggi Albero di lavorazione Torno CNC
I torni CNC HTC-H/S di nuova generazione sono ottimizzati attraverso un software di progettazione e analisi professionale, assemblati, verificati e migliorati con tecnologie avanzate di produzione e di collaudo.Hanno buone prestazioni di taglio e possono soddisfare la lavorazione di varie parti rotanti.
Torni CNC HTC 40H/500occupano una piccola superficie e sono adatti per la lavorazione ad alta precisione di varie parti di piccole dimensioni, soddisfacendo efficacemente la lavorazione di automobili, cuscinetti, hardware, industria medica e altri settori.

Caratteristiche del prodotto:

1"Alta efficienza"
◆ Velocità di tracciamento veloce su due assi
◆ Servo-stack diviso
◆ Servo utensile ad alta efficienza
◆ Opzionale elaborazione integrata multi-sequenza a sottospindle
2"Alta Precisione"
◆ Vitruccio pre-allungato ad alta precisione
◆ Tecnologia di compensazione degli errori
◆ Quantificazione degli standard di processo
◆ Norme di ispezione rigorose

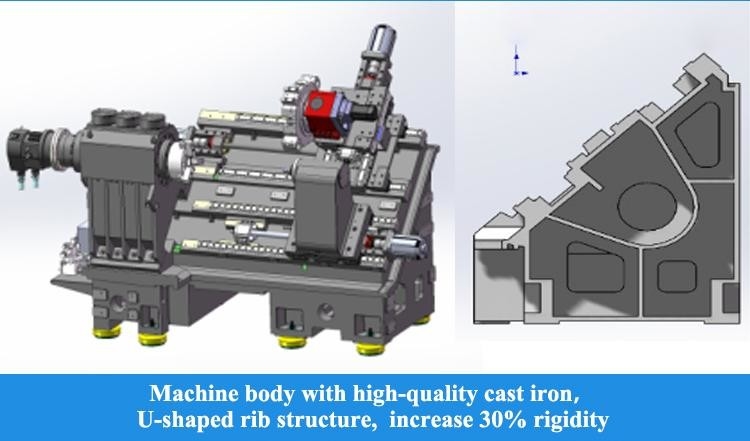

3,Alta rigidità
◆ Letto di ghisa di alta qualità e altre parti di fonte
◆ Unita' a fusione di larga durata
◆ L'apertura del letto a forma di arco
◆ Struttura di piccolo fusibile

Dettagli del prodotto:

Torno CNC orizzontale HTC40H/500 Mandrel automobilistici Albero motore Albero di ingranaggi Processing Torno CNC 1
Velocità di movimento rapida: 30 m/min
Il servomotore è collegato direttamente alla vite a sfera attraverso un accoppiamento, riducendo i collegamenti intermedi e ottenendo una trasmissione senza interruzioni.I binari di guida dell'asse X e Z adottano binari di guida lineari di rotolamento importati per garantire un'elevata rigidità, buone prestazioni dinamiche e precisione, aumentano la velocità di funzionamento e migliorano l'efficienza della produzione.



Torno CNC orizzontale HTC40H/500 Mandrel automobilistici Albero motore Albero di ingranaggi Processing Torno CNC 2

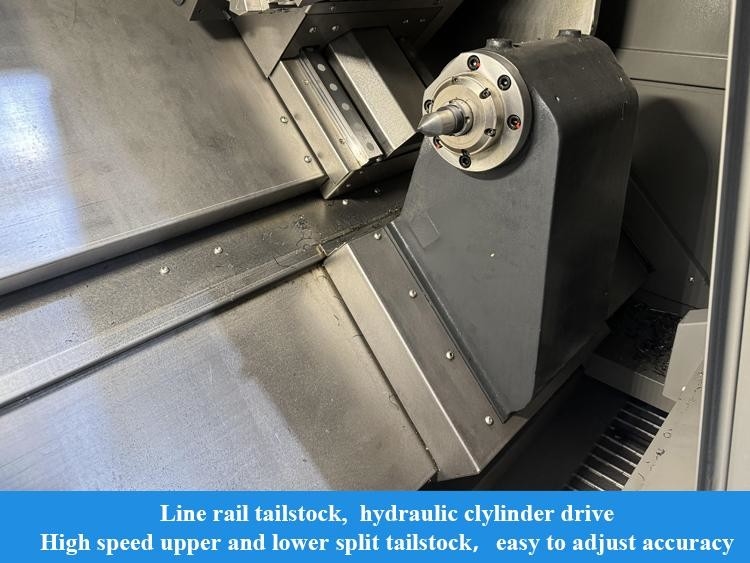

Servizio di taglio della coda
La coda può essere spostata in modo servodriven opzionale,che può controllare con precisione e regolare in modo flessibile la velocità di movimento del tailstock e la forza di frenatura di lavoro in base alle esigenze di lavorazione, che consente alla staffa di avvicinarsi rapidamente al pezzo da lavorare e stringere senza impatto e può fornire feedback in tempo reale sulla posizione di serraggio.migliorare la produzione
Il modello è dotato di un sistema di rivestimento con un sistema di rivestimento con un'efficienza di sostituzione elevata.
Torno CNC orizzontale HTC40H/500 Mandrel automobilistici Albero motore Albero di ingranaggi Processing Torno CNC 3
Doppia struttura pretenso fissa
L'asse X sviluppa una doppia struttura di supporto fisso e utilizza una vite pre-tirata per compensare efficacemente la deformazione pre-tirata e l'aumento della temperatura.Collabora con una speciale struttura di tenuta per ridurre l'aumento della temperatura della vite, ottenendo così un'alta precisione e un'alta precisione della stabilità di alimentazione delle macchine utensili
Torno CNC orizzontale HTC40H/500 Mandrel automobilistici Albero motore Albero di ingranaggi Processing Torno CNC 4
Configurazione dell'asse Y
La configurazione opzionale dell'asse Y, combinata con la torretta a motore BMT, la struttura ad asse C ad alta precisione e una varietà di portautensili a motore, possono realizzare un'elaborazione complessa delle superfici con una sola installazione.
Torno CNC orizzontale HTC40H/500 Mandrel automobilistici Albero motore Albero di ingranaggi Processing Torno CNC 5

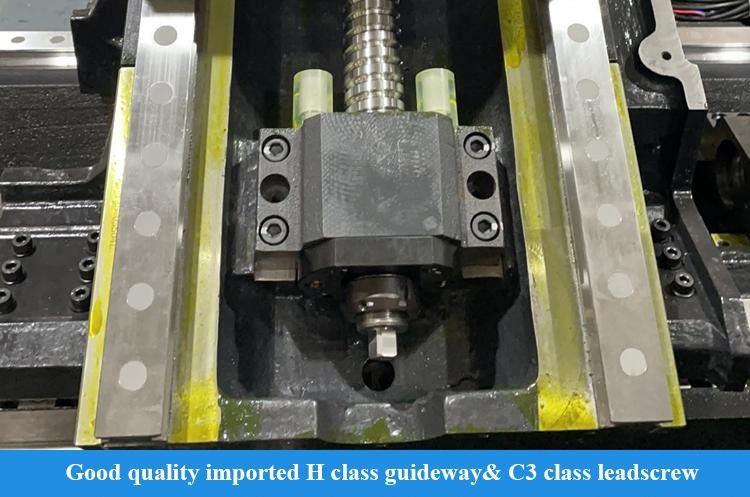

Vetture a sfera ad alta precisione
Esso utilizza vite di alta qualità importate di grado C3 e rotaia guida di grado H ed è direttamente azionato da un servomotore per ottenere un'eccellente precisione di funzionamento.
Torno CNC orizzontale HTC40H/500 Mandrel automobilistici Albero motore Albero di ingranaggi Processing Torno CNC 6
Sella antinclinante
La lunghezza del binario guida è ragionevolmente aumentata, la struttura del sistema di movimento è ottimizzata,Il corpo principale della sella è progettato in forma d'arco per garantire la rigidità complessiva dei componenti importanti..
Torno CNC orizzontale HTC40H/500 Mandrel automobilistici Albero motore Albero di ingranaggi Processing Torno CNC 7

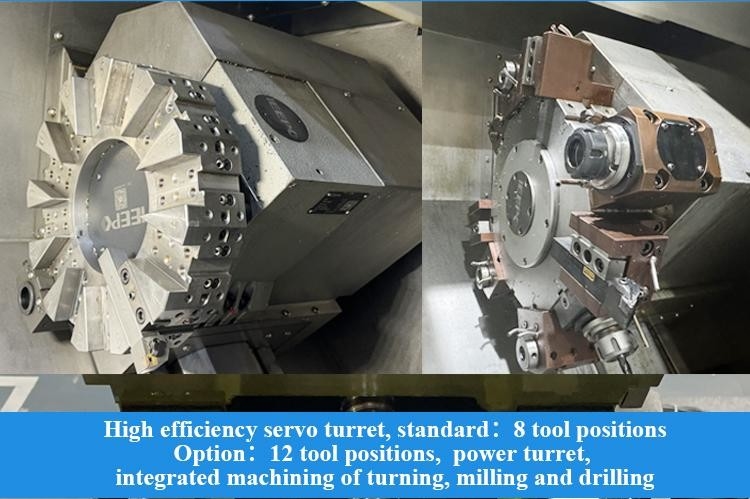

Torretta a servo efficiente
Interfaccia BMT standard, connessione ad alta rigidità; lo strumento è azionato dall'interfaccia DIN1809, che ha una trasmissione affidabile e un basso tasso di guasti;il motore di trasmissione è montato lateralmente e ha una struttura compatta;È dotato di un asse C e di un dispositivo di freno ad alta precisione per ottenere un'elaborazione integrata di tornitura, fresatura e perforazione ad alta efficienza.
Torno CNC orizzontale HTC40H/500 Mandrel automobilistici Albero motore Albero di ingranaggi Processing Torno CNC 8

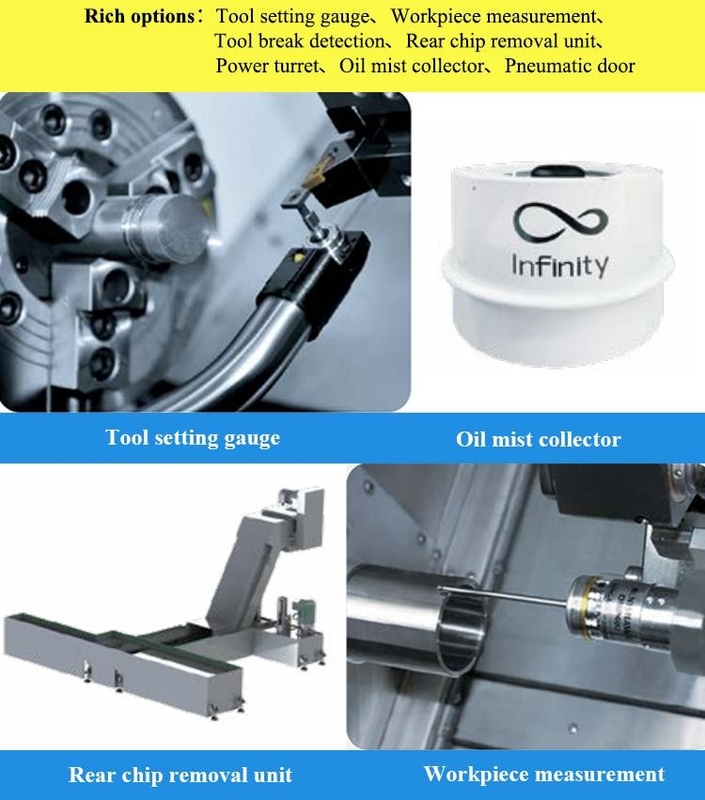

Tenitore interno degli strumenti di raffreddamento
Opzionale portautensili di raffreddamento interno e uscita dell'acqua dal centro utensile realizzare l'eliminazione efficiente dei trucioli durante la lavorazione del foro interno e garantire la qualità della lavorazione
Torno CNC orizzontale HTC40H/500 Mandrel automobilistici Albero motore Albero di ingranaggi Processing Torno CNC 9
Capacità di fresatura a motore di utensili
Materiale del pezzo: HT200
Modello utensile: Ф20 spalla quadrata
macchine di taglio
Stato di raffreddamento: raffreddamento ad acqua
Capacità di trivellazione con strumento azionato
Materiale del pezzo: HT200
Modello di utensile: F16 torsione trapano
Stato di raffreddamento: raffreddamento ad acqua


Torno CNC orizzontale HTC40H/500 Mandrel automobilistici Albero motore Albero di ingranaggi Processing Torno CNC 10

Parametri del prodotto:
Progetto
Unità
HTC 40H/500
HTC 40H/1000
Max, taglio il dia.
mm
Φ380
Φ380
Lunghezza massima di taglio
mm
500
1000
Max. nuotare sopra il letto.
mm
Φ560
Φ560
Max. giorno di nuoto. su scivolo
mm
Φ350
Φ350

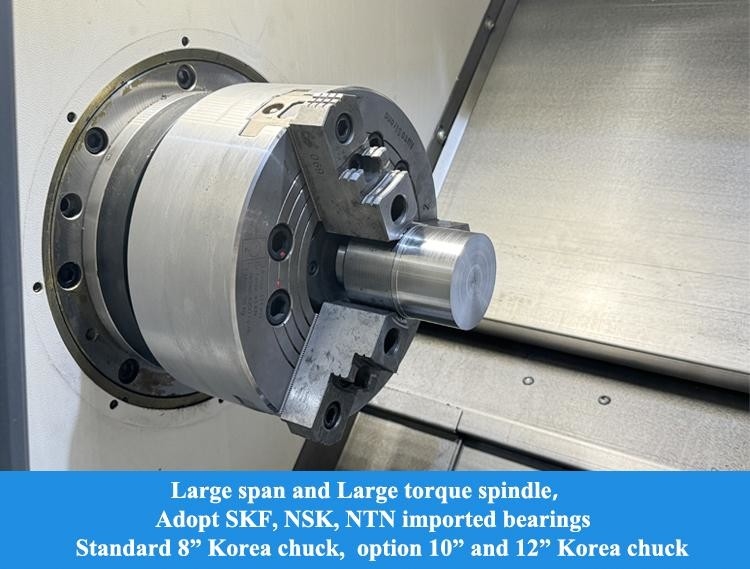

Fusoliera
Modello di naso a fusione

A2-6
A2-6
Disegno interno del cuscinetto anteriore.
mm
100
100
Conico del fusibile e dimensione del foro

1:20"Φ70
1:20"Φ70
Dia. del foro dello spinello

Φ65
Φ65
Max. Bar dia.
mm
Φ50
Φ50
Dialettro di scatto standard.
centimetro
8
8
Intervallo di velocità dello spinello
r/min
4500
4500
Torsione nominale dello spinello
Numero
136 ((769r/min)
136 ((769r/min)
Spindle Max. coppia
Numero
245 ((576) r/min)
245 ((576) r/min)
Potenza di uscita del motore principale continua/15 min.
kW
Il Signore, 15/11
Il Signore, 15/11
Asse X/Z
movimento rapido dell'asse X/Z
m/min
30
30
Percorso dell'asse X
mm
200
200
Percorso dell'asse Z
mm
560
1050
Fabbricazione



Viaggi di coda
mm
500
920
Metodo di azionamento a coda

Azionamento idraulico
Azionamento idraulico
Conicità della coda conicità del foro
Morse
MT-5
MT-5
Torretta
Tipo di torretta

Torretta servo orizzontale a 8 stazioni
Torretta servo orizzontale a 8 stazioni
Altezza centrale
mm
100
100
Indice della torretta, precisione di posizionamento ripetuto
Seg.
± 16
± 16
Se potessi scegliere lo strumento vicino

- Sì, sì.
- Sì, sì.
Altri
Distanza tra il centro dello spinello e il pavimento
mm
1015
1015
Peso netto delle macchine utensili
kg
4200
4750
Capacità elettrica totale
KVA
27
27
Dimensioni globali ((LxWxH)
mm
2750×1890×1900
3620×1890×1900
Nota: i parametri riportati nella tabella sono solo a titolo di riferimento.
