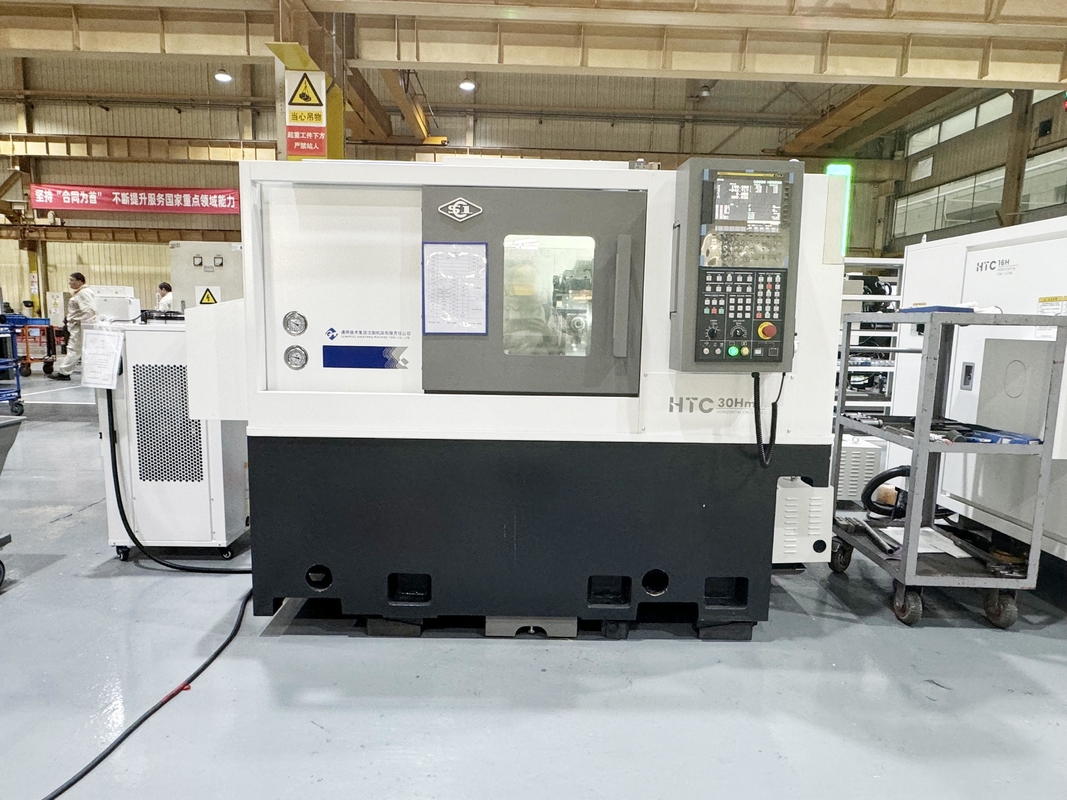

Tornio di precisione per metalli HTC30H per la lavorazione di cuscinetti automobilistici SMTCL Tornio CNC
Marchio:
SMTCL
Numero di modello:
HTC 30H
Luogo di origine:
CINESE
Certificazione:
CE ISO certification
Quantità minima di ordine:
1
Capacità di fornitura:
50 serie al mese
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | HTC 30H |
|---|---|---|---|
| CNC o no: | CNC | Parola chiave: | Centrale di tornitura CNC orizzontale |
| Lunghezza di Max.Cutting: | 500 mm | Diametro di Max. Cutting.: | 300 mm |
| Max. nuotare sopra il letto.: | 420 mm | Viaggio dell'asse x: | 160 mm |
| Z Axis Travel: | 560 mm | Velocità del fuso: | 4500 giri/min |
| Evidenziare |
Macchina a tornio CNC HTC 30H,Macchine per tornitura di metalli di precisione,Macchine a tornio CNC per la lavorazione di cuscinetti per autoveicoli |
||
Descrizione del prodotto
Descrizione del prodotto:

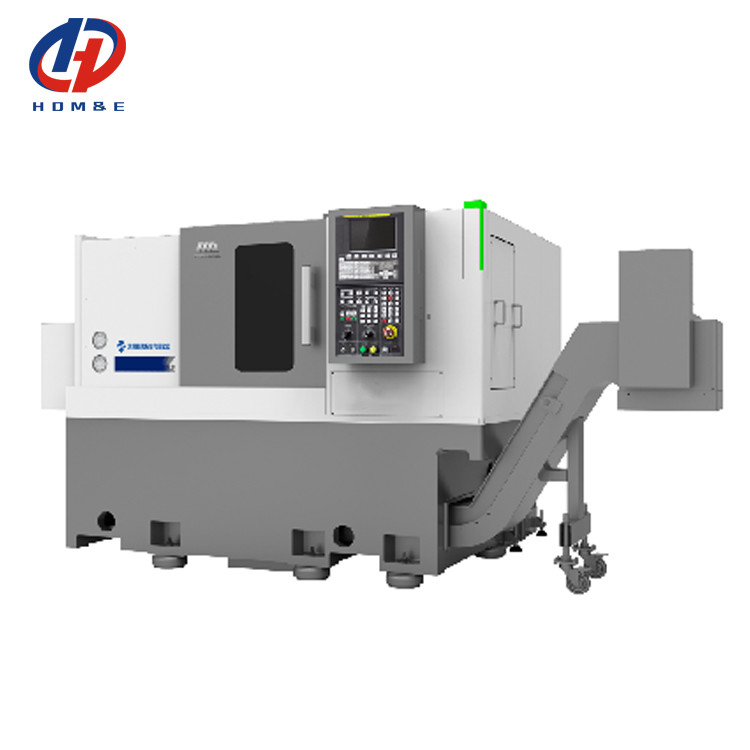

SMTCL Precision Metal Turning Lathe Machine HTC 30H Automobile Bearing Processing CNC Lathe Machine
I torni CNC HTC-H/S di nuova generazione sono ottimizzati attraverso un software di progettazione e analisi professionale, assemblati, verificati e migliorati con tecnologie avanzate di produzione e di collaudo.Hanno buone prestazioni di taglio e possono soddisfare la lavorazione di varie parti rotanti.
Torni CNC HTC 30Hoccupano una piccola superficie e sono adatti per la lavorazione ad alta precisione di varie parti di piccole dimensioni, soddisfacendo efficacemente la lavorazione di automobili, cuscinetti, hardware, industria medica e altri settori.
Torni CNC HTC 30Hoccupano una piccola superficie e sono adatti per la lavorazione ad alta precisione di varie parti di piccole dimensioni, soddisfacendo efficacemente la lavorazione di automobili, cuscinetti, hardware, industria medica e altri settori.
Caratteristiche del prodotto:
1"Alta efficienza"
◆ Velocità di tracciamento veloce su due assi◆ Servo-stack diviso
◆ Servo utensile ad alta efficienza
◆ Opzionale elaborazione integrata multi-sequenza a sottospindle
2"Alta precisione"
◆ Vitruccio pre-allungato ad alta precisione
◆ Tecnologia di compensazione degli errori
◆ Quantificazione degli standard di processo
◆ Norme di ispezione rigorose
◆ Tecnologia di compensazione degli errori
◆ Quantificazione degli standard di processo
◆ Norme di ispezione rigorose
3,Alta rigidità
◆ Letto di ghisa di alta qualità e altre parti di fonte chiave
◆ Unita' a fusione di larga durata
◆ L'apertura del letto a forma di arco
◆ Struttura di piccolo fusibile
◆ Unita' a fusione di larga durata
◆ L'apertura del letto a forma di arco
◆ Struttura di piccolo fusibile
Dettagli del prodotto:
Velocità di movimento rapida: 30 m/min
Il servomotore è collegato direttamente alla vite a sfera attraverso un accoppiamento, riducendo i collegamenti intermedi e ottenendo una trasmissione senza interruzioni.I binari di guida dell'asse X e Z adottano binari di guida lineari di rotolamento importati per garantire un'elevata rigidità, buone prestazioni dinamiche e precisione, aumentano la velocità di funzionamento e migliorano l'efficienza della produzione.

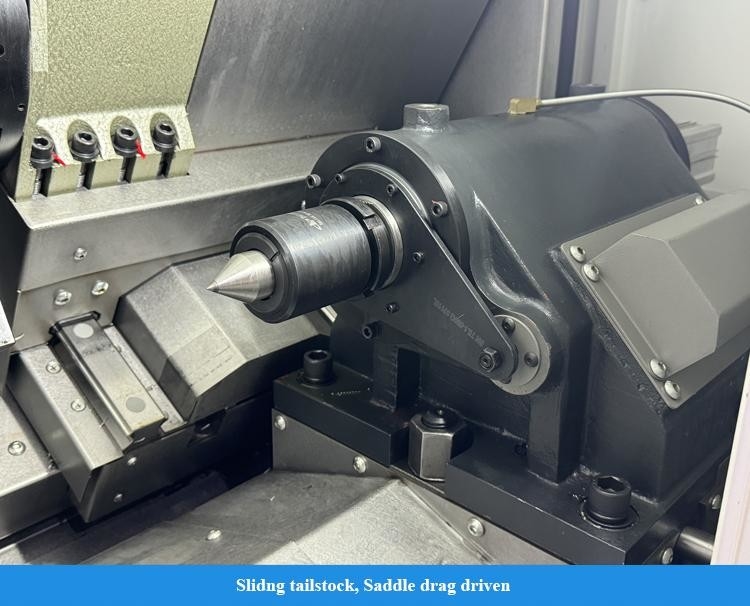

Servizio di taglio della coda
La coda può essere spostata in modo servodriven opzionale,che può controllare con precisione e regolare in modo flessibile la velocità di movimento della coda e la forza di frenata di lavoro in base alle esigenze di lavorazione, che consente alla coda di avvicinarsi rapidamente al pezzo da lavorare e stringere senza impatto e può fornire feedback in tempo reale sulla posizione di serraggio.migliorare la produzione
Il modello è dotato di un sistema di rivestimento a copertura a doppia parte, che consente di regolare facilmente la precisione e di migliorare l'efficienza della manutenzione.
Doppia struttura pretenso fissa
L'asse X sviluppa una doppia struttura di supporto fisso e utilizza una vite pre-tirata per compensare efficacemente la deformazione pre-tirata e l'aumento della temperatura.Collabora con una speciale struttura di tenuta per ridurre l'aumento della temperatura della vite, ottenendo così un'alta precisione e un'alta precisione della stabilità di alimentazione delle macchine utensili
Configurazione dell'asse Y
La configurazione opzionale dell'asse Y, combinata con la torretta a motore BMT, la struttura ad asse C ad alta precisione e una varietà di portautensili a motore, possono realizzare un'elaborazione complessa delle superfici con una sola installazione.

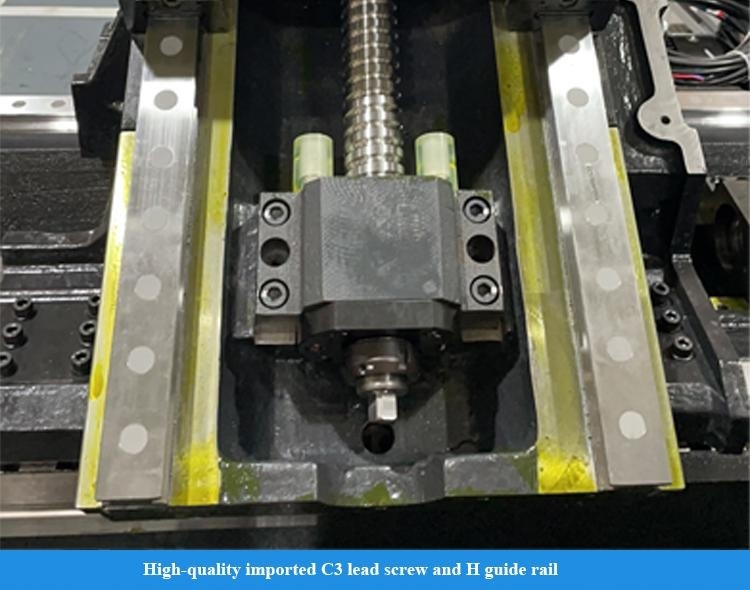

Vettura a sfera ad alta precisione
Esso utilizza vite di alta qualità importate di grado C3 e rotaia guida di grado H ed è direttamente azionato da un servomotore per ottenere un'eccellente precisione di funzionamento.
Sella antinclinante
La lunghezza del binario guida è ragionevolmente aumentata, la struttura del sistema di movimento è ottimizzata,Il corpo principale della sella è progettato in forma d'arco per garantire la rigidità complessiva dei componenti importanti..

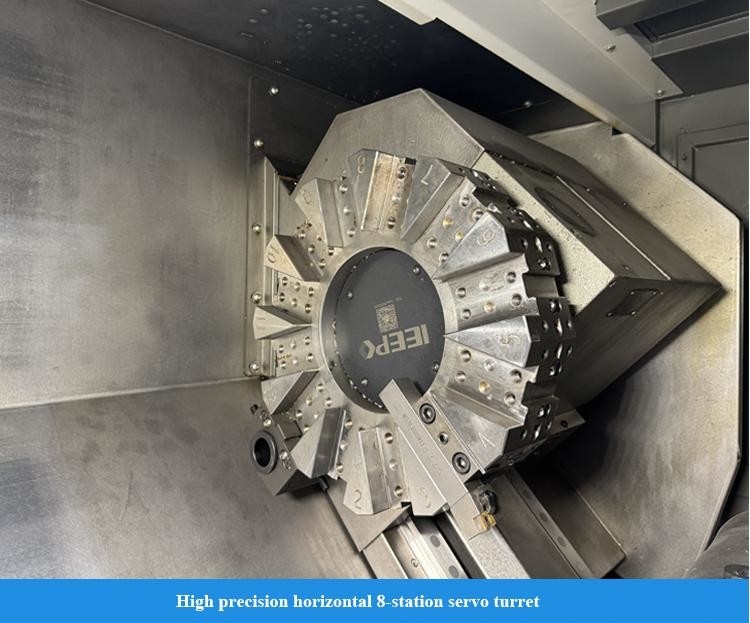

Torretta a servo efficiente
Interfaccia BMT standard, connessione ad alta rigidità; lo strumento è azionato dall'interfaccia DIN1809, che ha una trasmissione affidabile e un basso tasso di guasti; il motore di trasmissione è montato lateralmente e ha una struttura compatta;È dotato di un asse C e di un dispositivo di freno ad alta precisione per ottenere un'elaborazione integrata di tornitura, fresatura e perforazione ad alta efficienza.
Tenitore interno degli strumenti di raffreddamento
Portatore di utensili di raffreddamento interno opzionale e uscita dell'acqua dal centro utensile realizzare l'eliminazione efficiente dei trucioli durante l'elaborazione dei fori interni e garantire la qualità della lavorazione
Capacità di fresatura a motore di utensili
Materiale del pezzo: HT200
Modello utensile: Ф20 spalla quadrata
macchine di taglio
Stato di raffreddamento: raffreddamento ad acqua
Modello utensile: Ф20 spalla quadrata
macchine di taglio
Stato di raffreddamento: raffreddamento ad acqua
Capacità di trivellazione con strumento azionato
Materiale del pezzo: HT200
Modello di utensile: F16 torsione trapano
Stato di raffreddamento: raffreddamento ad acqua
Materiale del pezzo: HT200
Modello di utensile: F16 torsione trapano
Stato di raffreddamento: raffreddamento ad acqua
Parametri del prodotto:
|
Progetto
|
Unità
|
HTC 30H
|
|
Max, taglio il dia.
|
mm
|
Φ300
|
|
Lunghezza massima di taglio
|
mm
|
500
|
|
Max. nuotare sopra il letto.
|
mm
|
Φ420
|
|
Max. giorno di nuoto. su scivolo
|
mm
|
Φ280
|
|

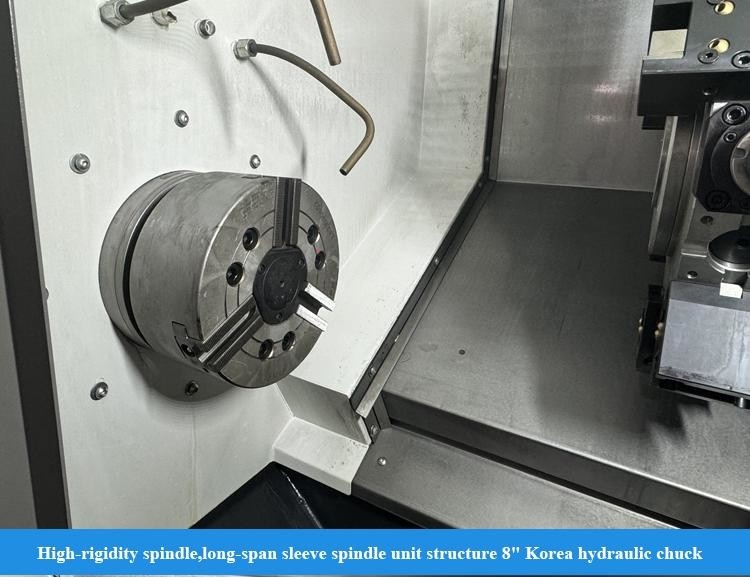

Fusoliera
|
|
|
|
Modello di naso a fusione
|
|
A2-6
|
|
Disegno interno del cuscinetto anteriore.
|
mm
|
100
|
|
Conico del fusibile e dimensione del foro
|
|
1:20"Φ70
|
|
Dia. del foro dello spinello
|
|
Φ65
|
|
Max. Bar dia.
|
mm
|
Φ50
|
|
Dialettro di scatto standard.
|
centimetro
|
8
|
|
Intervallo di velocità del mandrino
|
r/min
|
4500
|
|
Torsione nominale dello spinello
|
Numero
|
100 ((769 r/min)
|
|
Spindle Max. coppia
|
Numero
|
180 ((576 r/min)
|
|
Potenza di uscita del motore principale continua/15 min.
|
kW
|
11 settembre.
|
|
Asse X/Z
|
|
|
|
movimento rapido dell'asse X/Z
|
m/min
|
30
|
|
Percorso dell'asse X
|
mm
|
160
|
|
Percorso dell'asse Z
|
mm
|
560
|
|
Fabbricazione
|
|
|
|
Viaggi di coda
|
mm
|
300
|
|
Metodo di azionamento a coda
|
|
Trascinamento della sella
|
|
Viaggio a manica di coda
|
mm
|
100
|
|
Dia della manica della coda.
|
mm
|
Φ100
|
|
Conicità della coda conicità del foro
|
Morse
|
MT-5
|
|
Torretta
|
|
|
|
Tipo di torretta
|
|
Torretta servo orizzontale a 8 stazioni
|
|
Altezza centrale
|
mm
|
80
|
|
Indice della torretta, precisione di posizionamento ripetuto
|
Seg.
|
± 16
|
|
Se potessi scegliere lo strumento vicino
|
|
- Sì, sì.
|
|
Altri
|
|
|
|
Distanza tra il centro dello spinello e il pavimento
|
mm
|
936
|
|
Peso netto delle macchine utensili
|
kg
|
3500
|
|
Capacità elettrica totale
|
KVA
|
23
|
|
Dimensioni globali ((LxWxH)
|
mm
|
2295×1680×1650
|
|
Nota: i parametri riportati nella tabella sono solo a titolo di riferimento.
|
||
Il nostro servizio:
1. Assemblare e debug prima della consegna
2Rispondete entro 24 ore e procedete a risolvere il problema.
3. 1 anno di servizio di riparazione gratuito (solo senza danni umani).
4Soluzione globale di magazzinaggio fornita
Perché scegliere noi:
◆ Senso della qualità, le richieste dei clienti vengono prima di tutto
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
Di noi:
Benvenuti a visitarci!
Shanghai HD M&E Tech Co., Ltd è situata a Shanghai, Cina. Siamo specializzati in tornio CNC, centro di lavorazione verticale, centro di lavorazione orizzontale, centro di lavorazione portico, centro di lavorazione a cinque assi,altri macchinari per la lavorazione del ferro o del carbonioLa qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
La nostra fabbrica ha più di 80 anni di storia nella produzione di macchine utensili.Sono stati uno dei leader dell'industria della macchina utensili della Cina e il più grande produttore di macchine utensili in CinaI prodotti delle macchine utensili coprono l'automobile, l'aviazione, le nuove energie, i macchinari da costruzione, le navi, le valvole delle pompe, i cuscinetti, l'elettronica 3C, gli stampi e altre industrie.Prendiamo la missione di fornire le macchine utensili con la tecnologia di punta, alta qualità e buon servizio ai nostri clienti in tutto il mondo!
La nostra fabbrica:
Mostra:
FAQ:
D. Lei è una società commerciale o produttiva?
Siamo un'azienda di produzione.
Q2. Quali sono i principali prodotti della vostra azienda?
Siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina di perforazione, la macchina di perforazione radiale, e così via.
Q3. Puoi fornire una macchina personalizzata o SPM (macchina per scopi speciali)?
Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.
D4: Quali sono i termini di garanzia?
Forniremo un sostituto per le parti che si rivelano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.
a partire dalla data della polizza di carico della macchina.
Q5. Quali sono i servizi?
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
D6: Perché scegliere la vostra azienda?
I prodotti derivanti dallo sviluppo, dalla progettazione, dalla fabbricazione e dall'assemblaggio dell'intero processo di produzione sono:
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
Q7: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.
D8: Quali sono i termini di pagamento?
T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.
Punti salienti del prodotto
Descrizione del prodotto: SMTCL Precision Metal Turning Lathe Machine HTC 30H Automobile Bearing Processing CNC Lathe Machine I torni CNC HTC-H/S di nuova generazione sono ottimizzati attraverso un software di progettazione e analisi professionale, assemblati, verificati e migliorati con tecnologie ...
