Name: SMTCL Piccole parti di lavorazione HTC16H Metal Slant Bed CNC Lathe 8 stazioni Torni CNC orizzontali
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: HTC 16H
Availability: InStock

Casa > prodotti > Macchine del tornio di CNC >

SMTCL Piccole parti di lavorazione HTC16H Metal Slant Bed CNC Lathe 8 stazioni Torni CNC orizzontali

Macchine per la lavorazione di piccole parti del tornio CNC

Torni CNC orizzontali

Legno inclinato metallico tornio CNC

Luogo di origine:

CINESE

Marca:

SMTCL

Certificazione:

CE ISO certification

Numero di modello:

HTC 16H

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Marca:

SMTCL

Model Number:

HTC 16H

CNC or Not:

CNC

Parola chiave:

Torno CNC orizzontale

Max.cutting length:

160 mm

Max. cutting dia.:

160 mm

Max. nuotare sopra il letto.:

420 mm

X axis travel:

145 mm

Z axis travel:

205 mm

Spindle speed:

6000 r/min

Termini di pagamento e di spedizione

Quantità di ordine minimo

Imballaggi particolari

Cassa di legno, baule di latta, altro imballaggio per la navigazione.

Tempi di consegna

45-60 giorni

Termini di pagamento

T/T, L/C, Western Union

Capacità di alimentazione

50 serie al mese

PRODOTTI RELATIVI

Video

SMTCL Torno CNC orizzontale HTC40H/500 Mandrels automobilistici Albero motore Albero di ingranaggi Processing Torno CNC

Ottieni il miglior prezzo

Video

Centro di tornitura CNC HTC40Hm Fusoliera a manica a lunga durata BMT55 Servo Power Turret Centro di tornitura CNC con asse Y

Ottieni il miglior prezzo

Video

Lato CNC a letto inclinato HTC30H elaborazione ad alta precisione di varie parti di piccole dimensioni

Ottieni il miglior prezzo

Video

SMTCL Precision Metal Turning Lathe Machine HTC30H Automobil Bearing Processing CNC Lathe Machine

Ottieni il miglior prezzo

Contattaci

+8613916455787

sales@huidijd.com

86-021-61195255

Contatta ora

Descrizione del prodotto

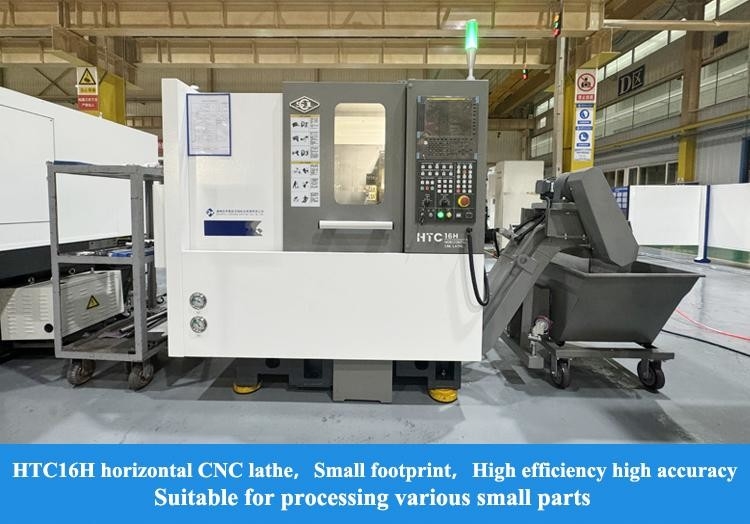

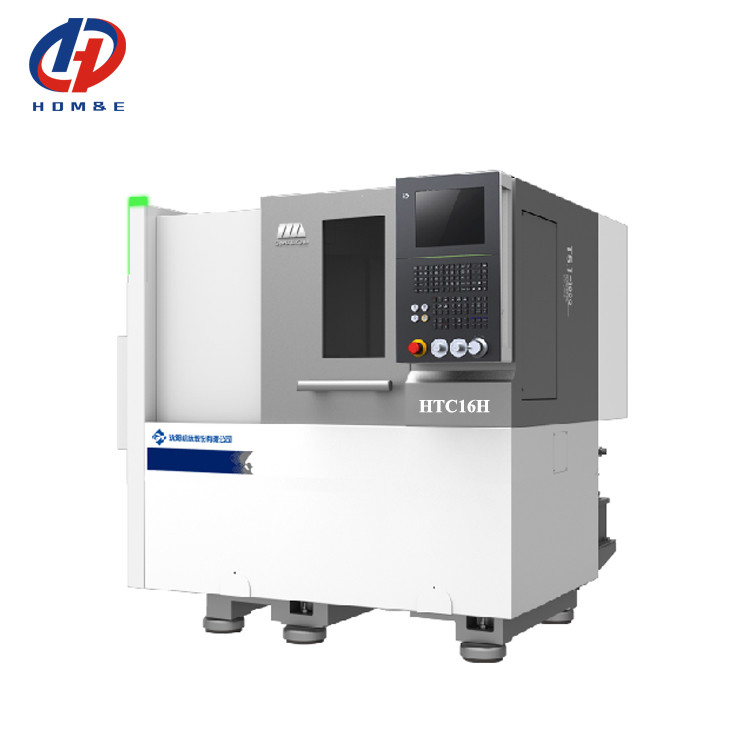

SMTCL Piccole parti di lavorazione HTC16H Metal Slant Bed CNC Lathe 8 stazioni Torni CNC orizzontali 0

Descrizione del prodotto:

SMTCL Piccole parti di lavorazione HTC16H Metal Slant Bed CNC Lathe 8 stazioni Torni CNC orizzontali

Il tornio ad elevate prestazioni, dotato di una struttura compatta, soddisfa i requisiti di elevata efficienza e di basso malfunzionamento.Disposizione ragionevole delle parti funzionaliLa struttura del fusoliere di piuma è più agevole da usare e riparare e garantisce una maggiore stabilità e affidabilità.Il letto della macchina utensile è inclinato a 45° e presenta i vantaggi di una rimozione liscia dei frammenti del letto inclinato.Protezione completa integrata, migliore resistenza all'acqua e prestazioni a prova di chip, eccellente ergonomia e comodità di utilizzo.

Caratteristiche del prodotto:

1. Alta precisione

* Struttura di pretensione dell'albero di alimentazione

* Vitruccio a sfera C3 ad alta precisione

* Struttura di stabilità termica dell'intera macchina

2. Efficiente

* Velocità del mandrino 5000 giri al minuto

* Due assi di cambio veloce 30 m/min

* Torri servo-cutter ad alta efficienza

3. Alta performance

* Piccola impronta

* Norma di processo chimico

* Standard di ispezione rigoroso

Vantaggio del prodotto:

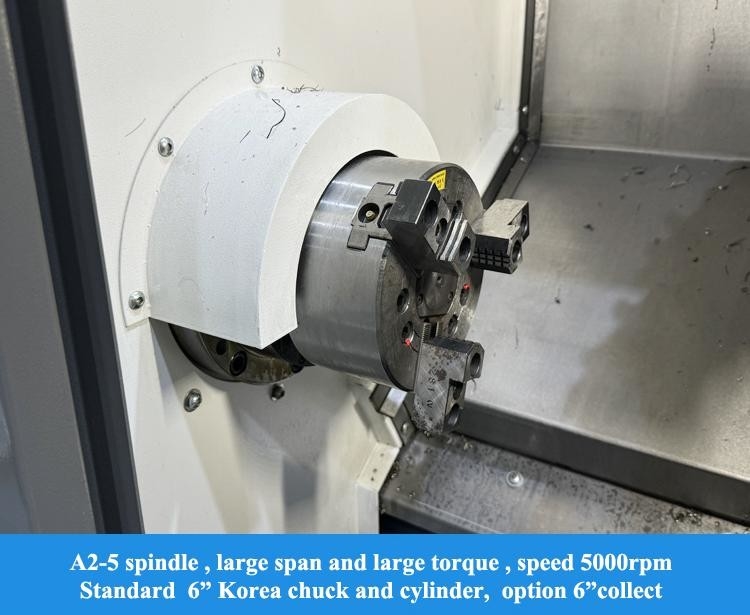

* Unita' a fusione a manica di alta qualità

Adottare cuscinetti importati, portata di portamento di grandi dimensioni, soddisfare i requisiti di alta rigidità, alta coppia, alta precisione, facile installazione e manutenzione.L'importante superficie articolare è facile da realizzare il processo di raschiatura e garantire la rigidità di contattoLa struttura simmetrica della testa migliora la controllabilità della deformazione termica

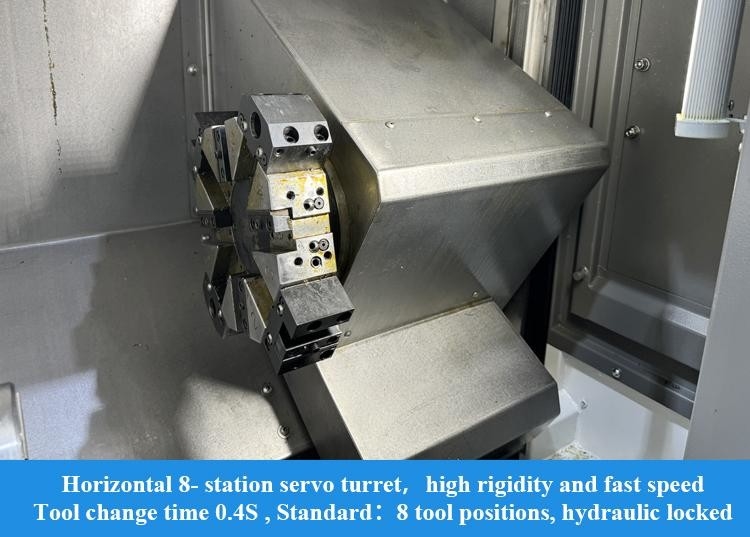

* Torretta servo

Il servomotore è utilizzato per controllare la rotazione precisa della testa del tagliaio e il cambio degli utensili della stazione adiacente ha bisogno solo di 0,4 secondi, che è veloce e l'efficienza di lavorazione è elevata.Struttura a disco triplo, blocco idraulico, piena rigidità.

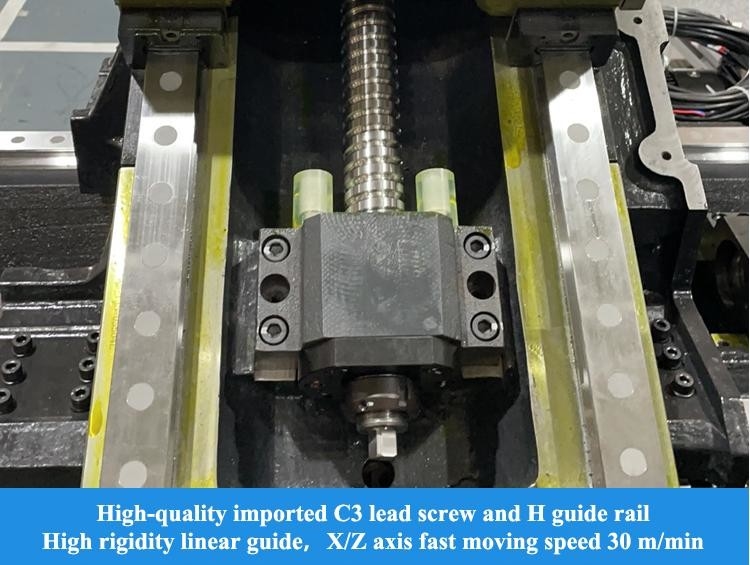

* Struttura dei mangimi

La rotaia di guida lineare è utilizzata per ottimizzare la rigidità, la stabilità e la durata della rotaia di guida, mentre i due assi sono veloci 30 m/min,e l'efficienza di lavorazione è più elevata L'asse X adotta la struttura pre-tirante per ridurre l'influenza della temperatura sulla precisione e migliorare la stabilità della precisione di lavorazione;

SMTCL Piccole parti di lavorazione HTC16H Metal Slant Bed CNC Lathe 8 stazioni Torni CNC orizzontali 1

Applicazione industriale:

HTC16H series CNC horizontal lathe is a small-size CNC product designed and manufactured toadapt to market demand on the basis of numerous years of technology accumulation and experience of ourfactory for production of CNC lathe. La macchina utensile presenta caratteristiche quali economia, efficienza, risparmio energetico, elevata precisione di posizionamento e facilità di manutenzione,E' il prodotto di prima scelta per la tornitura di componenti di piccole dimensioni di industrie quali le automobili., hardware ed elettronica, ecc.

SMTCL Piccole parti di lavorazione HTC16H Metal Slant Bed CNC Lathe 8 stazioni Torni CNC orizzontali 2

Parametri del prodotto:

Articolo 2		Unità	HTC16H ((Q)
Diametro di rotazione massimo		mm	Φ 160
Lunghezza massima di rotazione		mm	160
Diametro massimo dell'altalena sul letto		mm	Φ 420
Diametro massimo dell'oscillazione sullo scivolo		mm	Φ 160
Fusoliera	Tipo di naso a fusione		A2-5.
	Diametro interno del cuscinetto anteriore	mm	Φ 90
	Conico del fusibile e dimensione del foro		1:20 ; Φ 62
	Diametro del foro del fusibile	mm	Φ 56
	Diametro massimo della barra	mm	Φ44
	Dimensioni standard del volante	centimetro	6
	Velocità massima del mandrino	r / min	5000
	Torsione nominale dello spinello	Nm	35 (2000 r / min)
	Torsione massima dello spinello	Nm	70 (1500 r / min)
	Potenza di uscita del motore principale continua/ 15 minuti	kW	7.5 / 1 1
Due assi	Velocità di attraversamento rapido dell'asse X/Z	m/min	30
	Viaggio sull'asse X	mm	145
	Viaggio sull'asse Z	mm	205
Torretta utensile	Tipo di torretta utensile		Portatore servo-utensile orizzontale da 8 stazioni
	Altezza centrale della torretta utensile	mm	63
	Indicizzazione della torretta utensile precisione di posizionamento ripetuto	Seg.	± 16
	Se potessi scegliere lo strumento dal disco strumento vicino		- Sì, sì.
raffreddamento e rimozione delle schegge	Pressione della pompa di raffreddamento	bar	1.5
	Flusso della pompa di raffreddamento	L/min	30
	Capacità del serbatoio dell'acqua	L	70
	Modulo del trasportatore a chip		Tipo di piastra a catena
Altri	Distanza tra il centro dello spinello e il fondo del letto	mm	926
	Peso netto delle macchine utensili	kg	2600
	Capacità di potenza totale	KVA	23
	Dimensioni della macchina utensile (lunghezza x larghezza x altezza)	mm	1750 × 1580 × 1650

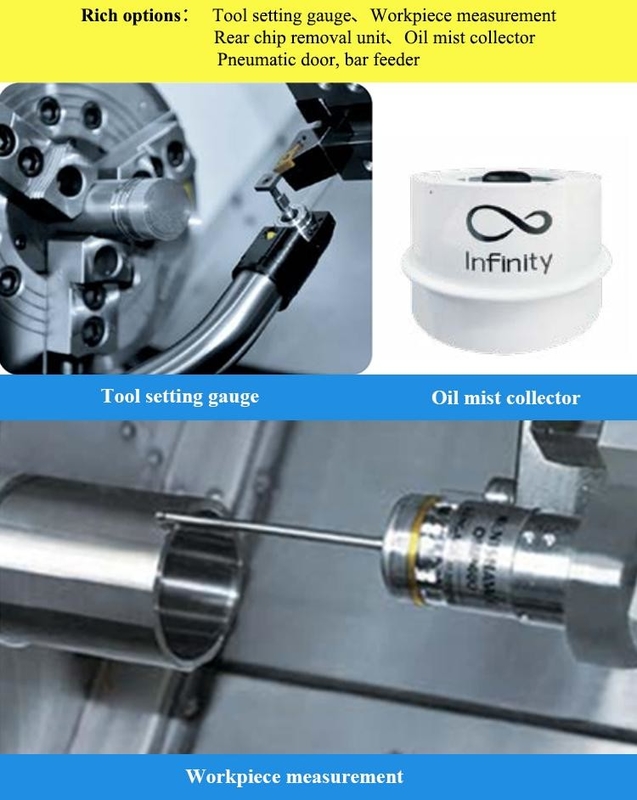

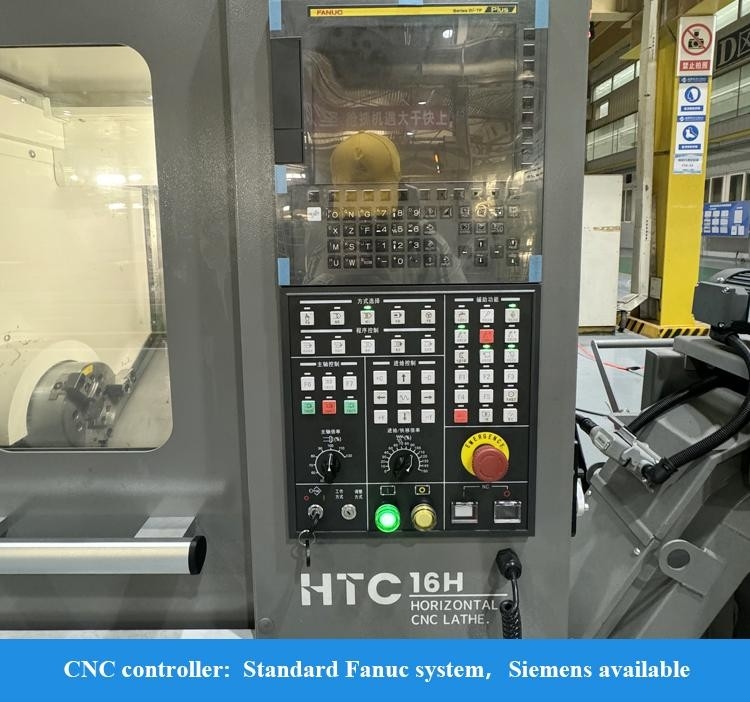

Configurazione standard: 1Sistema FANUC-0i-TF Plus (5) (serie H/S) 2Sistema GSK988TA (serie Q) 3Spindle a manica 4"Bottiglia di olio a scarico vuoto" 5,8 stazioni servo-utensile		Configurazione opzionale: 1Sistema Siemens 2"L'indicatore di impostazione dello strumento 3Servo utensili a 12 stazioni 4,misurazione del pezzo di lavoro 5"Carico utensili elettrici" 6Collettore di nebbia di petrolio 7"Unità di rimozione di chip posteriori" 8"Rilevazione dei danni all'utensile 9Porta pneumatica

Oggetti di prova		Norma nazionale	standard di fabbrica
Precisione del pezzo lavorato lavorato		IT6	IT6
Fabbricazione a partire da pezzi di materie plastiche o di materie plastiche		0.005 mm / Ф3 2 mm	0.00 2 mm / Ф40 mm
Consistenza del pezzo lavorato lavorato		0.015 mm / 1 05 mm	00,008 mm / 1 2 0 mm
Piattazza del pezzo lavorato		0,015 mm / Ф 12 0 mm	0.0 06 mm / Ф 100 mm
Roverezza superficiale del pezzo lavorato		Ra 1,6 μm	Ra 1,25 μm
Precisione di posizionamento	Asse X	0.022 mm	00,008 mm
Precisione di posizionamento	Asse Z	0.022 mm	00,008 mm
Precisione di posizionamento ripetuta	Asse X	0.006 mm	00,004 mm
Precisione di posizionamento ripetuta	Asse Z	0.006 mm	00,004 mm

Il nostro servizio:

Assicurarsi di ricevere una macchina di alta qualità
1Ogni parte deve essere ispezionata.

2- oltre 100 controlli di processo produttivo
3- Oltre 200 punti di ispezione
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna

Perché scegliere noi:

◆ Senso della qualità, le richieste dei clienti vengono prima di tutto
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione

Di noi:

Benvenuti a visitarci!

Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, Cina. Siamo specializzati in tornio CNC, centro di lavorazione verticale, centro di lavorazione orizzontale, centro di lavorazione portico, centro di lavorazione a cinque assi,altri macchinari per la lavorazione del ferro o del carbonioLa qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.

SMTCL e gruppo SYMGLa nostra fabbrica ha oltre 80 anni di storia nella produzione di macchine utensili.Sono stati uno dei leader dell'industria della macchina utensili della Cina e il più grande produttore di macchine utensili in CinaI prodotti delle macchine utensili comprendono automobili, aviazione, nuove energie, macchine per la costruzione, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altre industrie.Prendiamo la missione di fornire le macchine utensili con la tecnologia di punta, alta qualità e buon servizio ai nostri clienti in tutto il mondo!

La nostra fabbrica:

FAQ:

D. Lei è una società commerciale o produttiva?

Siamo un'azienda di produzione.

Q2. Quali sono i principali prodotti della vostra azienda?

Siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina da trivellazione, la macchina da trivellazione radiale, e così via.

Q3. Puoi fornire una macchina personalizzata o SPM (macchina per scopi speciali)?

Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.

D4: Quali sono i termini di garanzia?

Forniremo un sostituto per le parti che si rivelano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.

Q5. Quali sono i servizi?
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente

D6: Perché scegliere la vostra azienda?

I prodotti derivanti dallo sviluppo, dalla progettazione, dalla fabbricazione e dall'assemblaggio dell'intero processo di produzione sono:
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.

Q7: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?

Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.

D8: Quali sono i termini di pagamento?

T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.
