Centro di tornitura CNC HTC40Hm Fusoliera a manica a lunga durata BMT55 Servo Power Turret Centro di tornitura CNC con asse Y

Centro di tornitura CNC HTC40Hm Fusoliera a manica a lunga durata BMT55 Servo Power Turret Centro di tornitura CNC con asse Y

BMT55 Torretta di alimentazione orizzontale a 12 stazioni

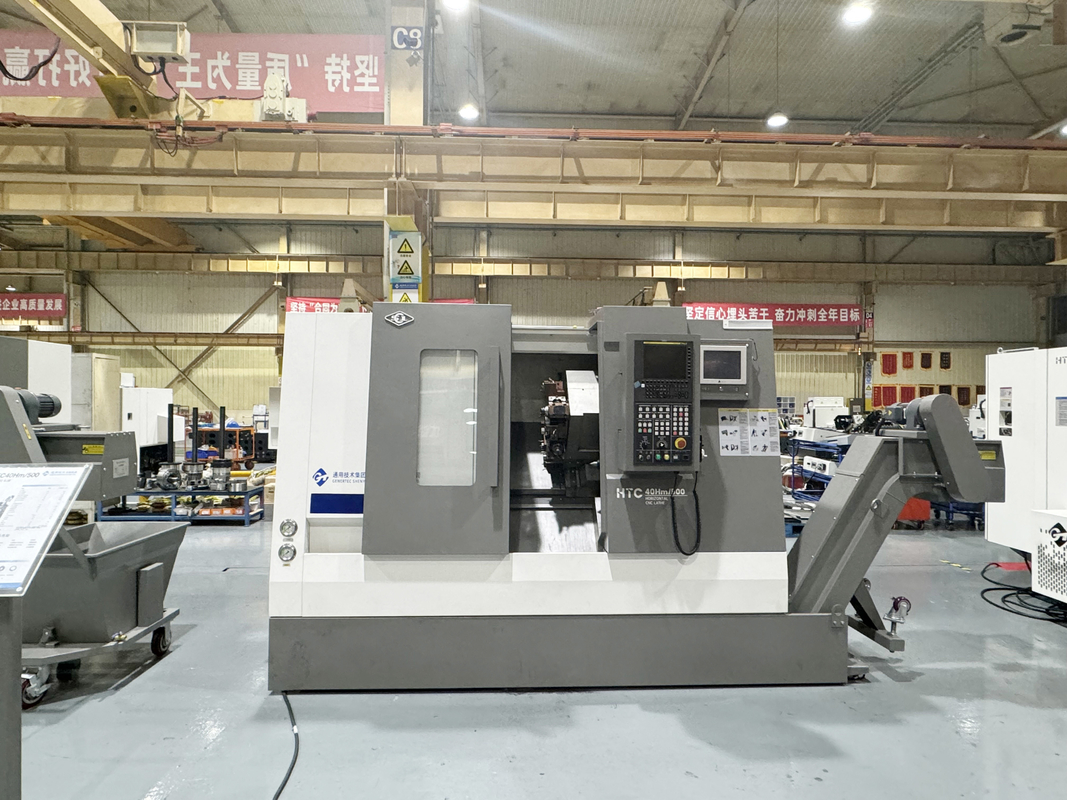

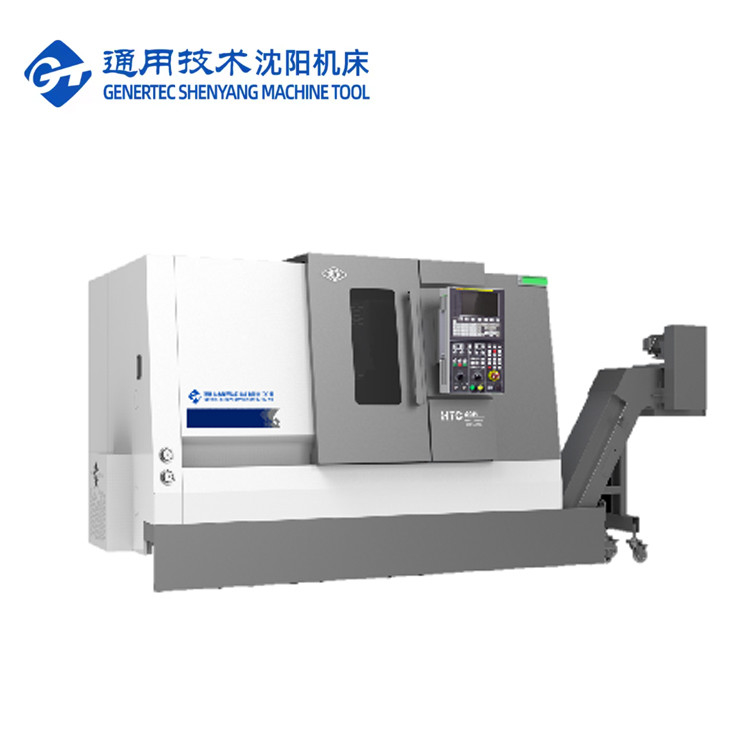

Centrale di tornitura CNC HTC40Hm

Centrale di tornitura CNC con asse Y

Luogo di origine:

Cina

Marca:

SMTCL

Certificazione:

CE ISO certification

Numero di modello:

HTC 40Hm/500

Contattaci
Chiedi un preventivo
Dettagli del prodotto
Marca:
SMTCL
Numero di modello:
HTC 40Hm/500
CNC or Not:
CNC
Key word:
Horizontal CNC Turning Center
Lunghezza di Max.Cutting:
450 mm
Max. cutting dia.:
350mm
Max. nuotare sopra il letto.:
560 mm
X axis travel:
220mm
Z axis travel:
510mm
Spindle speed:
4500 r/min
Termini di pagamento e di spedizione
Quantità di ordine minimo
1
Imballaggi particolari
Cassa di legno, baule di latta, altro imballaggio per la navigazione.
Tempi di consegna
45-60 giorni
Termini di pagamento
T/T, L/C, Western Union
Capacità di alimentazione
50 serie al mese
Descrizione del prodotto

Centro di tornitura CNC HTC40Hm Fusoliera a manica a lunga durata BMT55 Servo Power Turret Centro di tornitura CNC con asse Y 0

Descrizione del prodotto:

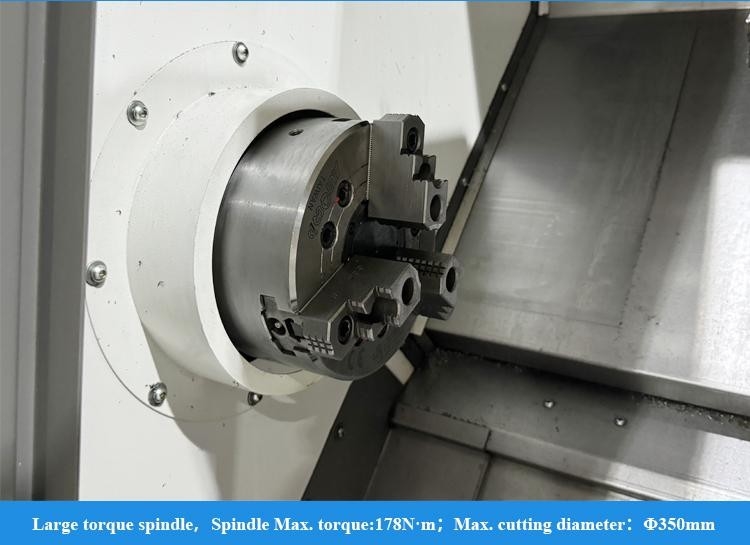

Centrale di tornitura CNC ad alta precisione HTC40Hm Torsione a grande fusione 178N.m Letto inclinato Torno CNC con asse Y
Il centro di tornitura orizzontale HTC40Hm è stato assemblato e migliorato attraverso analisi scientifiche, ottimizzazione e tecnologie avanzate di produzione e test.Ha prestazioni di taglio eccellenti e può soddisfare i requisiti di lavorazione di varie parti rotantiEquipaggiato con una torretta servo-driven, può realizzare metodi di lavorazione come la rotazione,
Il motore è dotato di un modulo servo-driven, che permette di agganciarlo a velocità elevata senza impatto e di regolare in modo intelligente la forza di aggancio.Dispone di un'elevata precisione di lavorazione e di una buona stabilità, è adatta per la lavorazione di parti in molte industrie.

Caratteristiche del prodotto:

1"Alta efficienza"

◆ Servo utensile ad alta efficienza
◆ Servo-stack diviso
◆ Alta velocità di movimento a due assi
◆ configurazione opzionale dell'asse Y per ottenere un elaborazione integrata multi-sequenza

2"Alta Precisione"
◆ Vitruccio pre-allungato ad alta precisione
◆ Tecnologia di compensazione degli errori
◆ Quantificazione degli standard di processo
◆ Norme di ispezione rigorose
3,Alta rigidità
◆ La macchina e le altre chiavi in ghisa di alta qualità
◆ Unita' a fusione di larga durata
◆ sella anti-dobbiamento a forma di arco
◆ Struttura di piccolo fusibile

Dettagli del prodotto:

Centro di tornitura CNC HTC40Hm Fusoliera a manica a lunga durata BMT55 Servo Power Turret Centro di tornitura CNC con asse Y 1
Velocità di movimento rapida: 30 m/min
Il servomotore è collegato direttamente alla vite a sfera attraverso un accoppiamento, riducendo i collegamenti intermedi e ottenendo una trasmissione senza interruzioni.I binari di guida dell'asse X e Z adottano binari di guida lineari di rotolamento importati per garantire un'elevata rigidità, buone prestazioni dinamiche e precisione, aumentano la velocità di funzionamento e migliorano l'efficienza della produzione.


Centro di tornitura CNC HTC40Hm Fusoliera a manica a lunga durata BMT55 Servo Power Turret Centro di tornitura CNC con asse Y 2

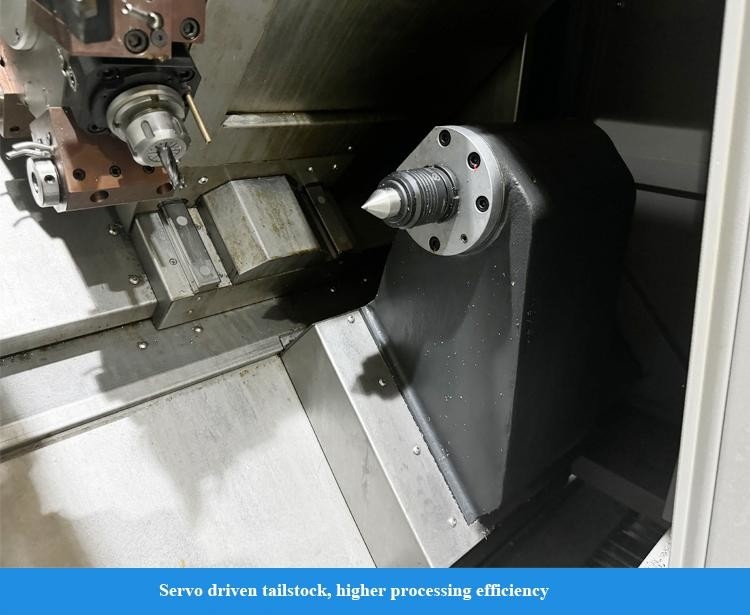

Servizio di taglio della coda
La coda può essere spostata in modo servodriven opzionale,che può controllare con precisione e regolare in modo flessibile la velocità di movimento del tailstock e la forza di frenatura di lavoro in base alle esigenze di lavorazione, che consente alla staffa di avvicinarsi rapidamente al pezzo da lavorare e stringere senza impatto e può fornire feedback in tempo reale sulla posizione di serraggio.migliorare la produzione
Il modello è dotato di un sistema di rivestimento con un sistema di rivestimento con un'efficienza di sostituzione elevata.
Centro di tornitura CNC HTC40Hm Fusoliera a manica a lunga durata BMT55 Servo Power Turret Centro di tornitura CNC con asse Y 3
Doppia struttura pretenso fissa
L'asse X sviluppa una doppia struttura di supporto fisso e utilizza una vite pre-tirata per compensare efficacemente la deformazione pre-tirata e l'aumento della temperatura.Collabora con una speciale struttura di tenuta per ridurre l'aumento della temperatura della vite, ottenendo così un'alta precisione e un'alta precisione della stabilità di alimentazione delle macchine utensili
Centro di tornitura CNC HTC40Hm Fusoliera a manica a lunga durata BMT55 Servo Power Turret Centro di tornitura CNC con asse Y 4
Configurazione dell'asse Y
La configurazione opzionale dell'asse Y, combinata con la torretta a motore BMT, la struttura ad asse C ad alta precisione e una varietà di portautensili a motore, possono realizzare un'elaborazione complessa delle superfici con una sola installazione.
Centro di tornitura CNC HTC40Hm Fusoliera a manica a lunga durata BMT55 Servo Power Turret Centro di tornitura CNC con asse Y 5
Vetture a sfera ad alta precisione
Esso utilizza vite di alta qualità importate di grado C3 e rotaia guida di grado H ed è direttamente azionato da un servomotore per ottenere un'eccellente precisione di funzionamento.
Centro di tornitura CNC HTC40Hm Fusoliera a manica a lunga durata BMT55 Servo Power Turret Centro di tornitura CNC con asse Y 6
Sella antinclinante
La lunghezza del binario guida è ragionevolmente aumentata, la struttura del sistema di movimento è ottimizzata,Il corpo principale della sella è progettato in forma d'arco per garantire la rigidità complessiva dei componenti importanti..
Centro di tornitura CNC HTC40Hm Fusoliera a manica a lunga durata BMT55 Servo Power Turret Centro di tornitura CNC con asse Y 7

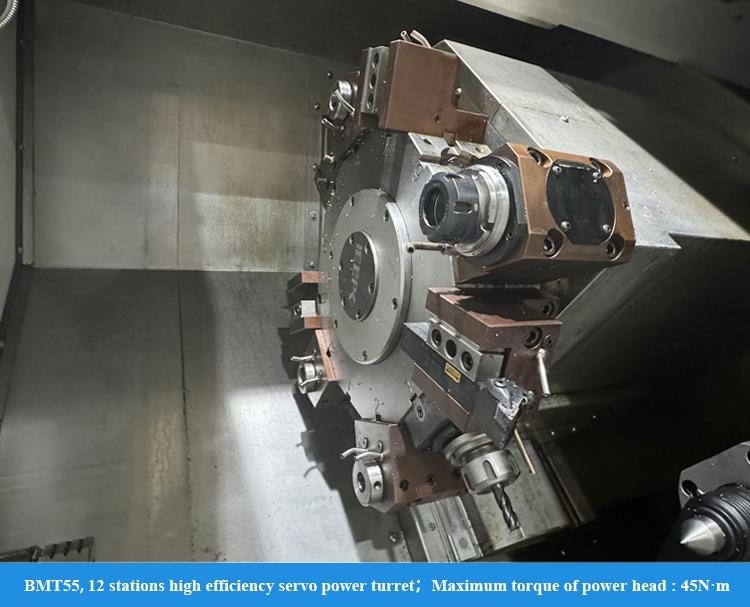

Torretta a servo efficiente
Interfaccia BMT standard, connessione ad alta rigidità; lo strumento è azionato dall'interfaccia DIN1809, che ha una trasmissione affidabile e un basso tasso di guasti;il motore di trasmissione è montato lateralmente e ha una struttura compatta;È dotato di un asse C e di un dispositivo di freno ad alta precisione per ottenere un'elaborazione integrata di tornitura, fresatura e perforazione ad alta efficienza.
Centro di tornitura CNC HTC40Hm Fusoliera a manica a lunga durata BMT55 Servo Power Turret Centro di tornitura CNC con asse Y 8
Tenitore interno degli strumenti di raffreddamento
Opzionale portautensili di raffreddamento interno e uscita dell'acqua dal centro utensile realizzare l'eliminazione efficiente dei trucioli durante la lavorazione del foro interno e garantire la qualità della lavorazione
Centro di tornitura CNC HTC40Hm Fusoliera a manica a lunga durata BMT55 Servo Power Turret Centro di tornitura CNC con asse Y 9
Capacità di fresatura a motore di utensili
Materiale del pezzo: HT200
Modello utensile: Ф20 spalla quadrata
macchine di taglio
Stato di raffreddamento: raffreddamento ad acqua
Capacità di trivellazione con strumento azionato
Materiale del pezzo: HT200
Modello di utensile: F16 torsione trapano
Stato di raffreddamento: raffreddamento ad acqua

Centro di tornitura CNC HTC40Hm Fusoliera a manica a lunga durata BMT55 Servo Power Turret Centro di tornitura CNC con asse Y 10

Parametri del prodotto:
Progetto
Unità
HTC 40H ((Q) m/500
HTC40H ((Q) m/1000
Max, taglio il dia.
mm
Φ350
Φ350
Lunghezza massima di taglio
mm
450
950
Max. nuotare sopra il letto.
mm
Φ560
Φ560
Max. giorno di nuoto. su scivolo
mm
Φ350
Φ350
Fusoliera



Modello di naso a fusione

A2-6
A2-6
Disegno interno del cuscinetto anteriore.
mm
100
100
Conico del fusibile e dimensione del foro

1:20"Φ70
1:20"Φ70
Dia. del foro dello spinello

Φ65
Φ65
Max. Bar dia.
mm
Φ50
Φ50
Dialettro di scatto standard.
centimetro
8
8
Intervallo di velocità dello spinello
r/min
4500
4500
Torsione nominale dello spinello
Numero
130 ((800 r/min)
130 ((800 r/min)
Spindle Max. coppia
Numero
230 ((600r/min)
230 ((600r/min)
Potenza di uscita del motore principale continua/15 min.
kW
Il Signore, 15/11
Il Signore, 15/11
Asse X/Z



movimento rapido dell'asse X/Z
m/min
30
30
Percorso dell'asse X
mm
220
220
Percorso dell'asse Z
mm
510
1000
Fabbricazione



Viaggi di coda
mm
500
500
Metodo di azionamento a coda

Azionamento idraulico
Azionamento idraulico
Conicità della coda conicità del foro
Morse
MT-5
MT-5
Torretta



Tipo di torretta

Torretta di potenza orizzontale a 12 stazioni
Torretta di potenza orizzontale a 12 stazioni
Altezza centrale
mm
100
100
Indice della torretta, precisione di posizionamento ripetuto
Seg.
± 16
± 16
Dimensioni degli attrezzi
mm
25
25
Se potessi scegliere lo strumento vicino

- Sì, sì.
- Sì, sì.
Interfaccia del supporto per utensili elettrici

BMT55
BMT55
Capacità massima di perforazione
mm
16 per 0.2
16 per 0.2
Capacità massima di fresatura
mm
14×10×40
14×10×40
Capacità massima di attracco
mm
M12×1.5
M12×1.5
Altri



Distanza tra il centro dello spinello e il pavimento
mm
1050
1050
Peso netto delle macchine utensili
kg
4200
4750
Dimensioni globali ((LxWxH)
mm
2750×1920×2000
3620×1920×2000
Nota: i parametri riportati nella tabella sono solo a titolo di riferimento.

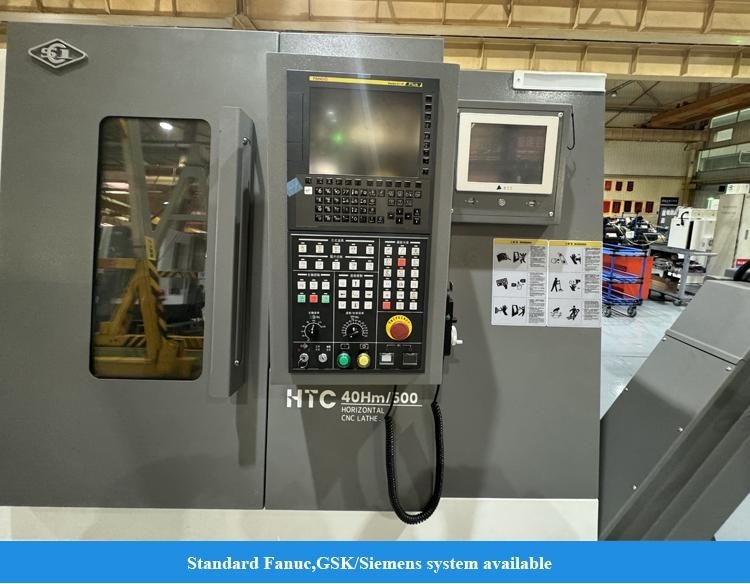

Configurazione standard:
1Sistema FANUC-0i-TF Plus (5) (serie Hm/Sm)
2Sistema GSK988TA (serie Qm)
3Spindle a manica
4"Bottiglia di olio a scarico vuoto"
5"Carrello per utensili elettrici orizzontale a 12 stazioni"
