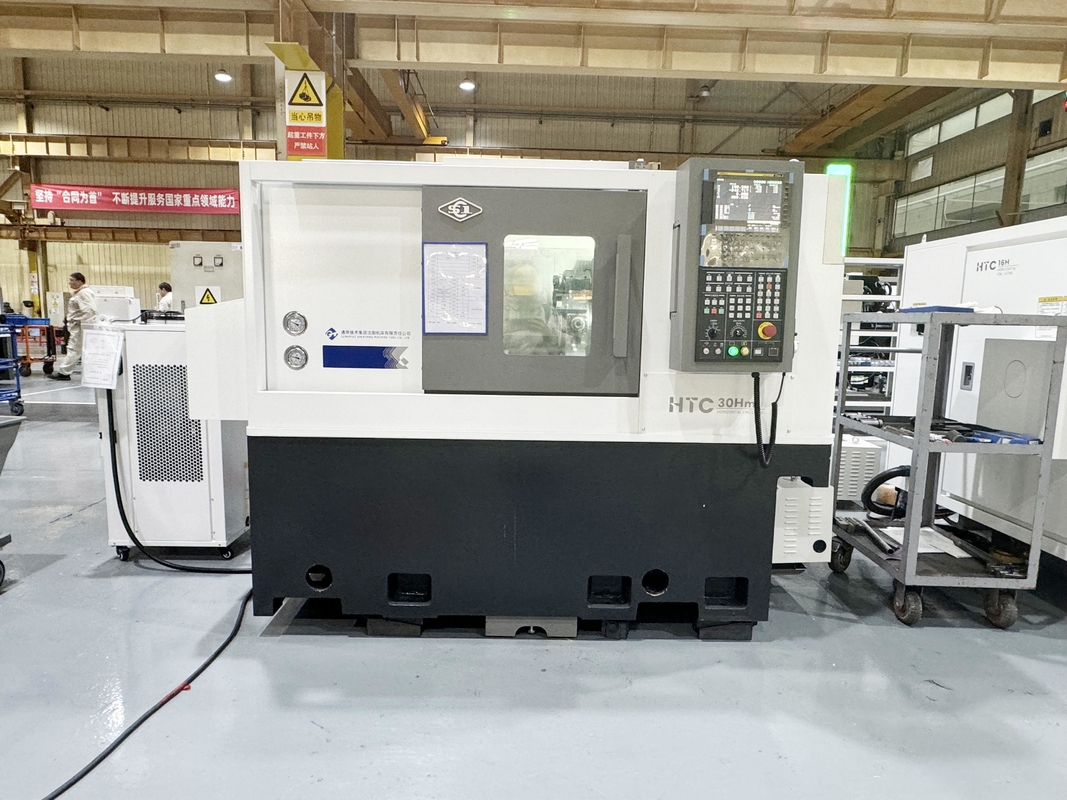

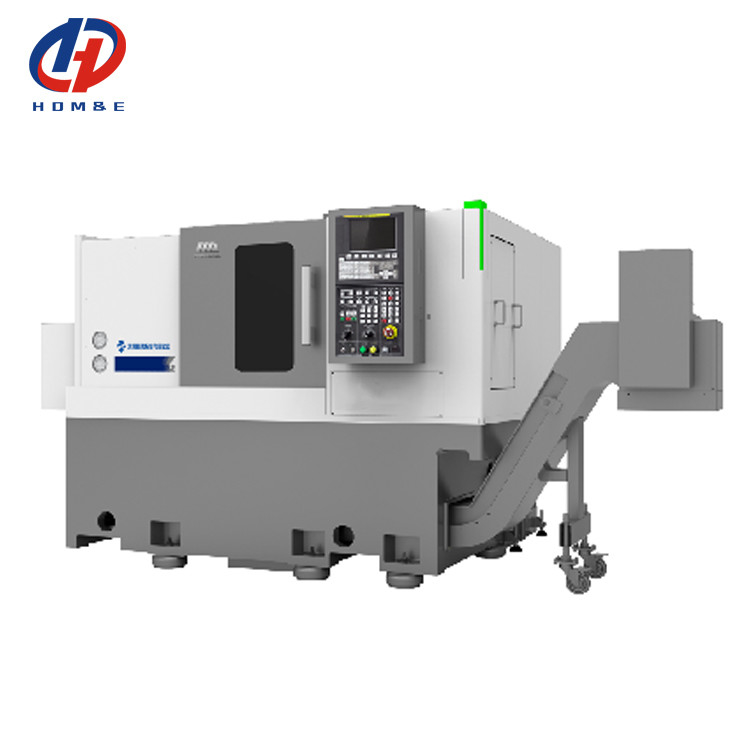

Centro di tornitura CNC orizzontale HTC30Hm BMT45 Torretta motorizzata a 12 stazioni Contropunta servo Centro di tornitura con asse Y
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | HTC30Hm |
|---|---|---|---|
| CNC o no: | CNC | Parola chiave: | Centrale di tornitura CNC orizzontale |
| Lunghezza di Max.Cutting: | 450 mm | Diametro di Max. Cutting.: | 250 mm |
| Max. nuotare sopra il letto.: | 420 mm | Viaggio dell'asse x: | 140 mm |
| Z Axis Travel: | 500 mm | Velocità del fuso: | 4500 giri/min |
| Evidenziare |
HTC30Hm Centro di rotazione orizzontale,Centrale di tornitura orizzontale CNC,12 stazione Centro di svolta orizzontale |
||
Descrizione del prodotto
Descrizione del prodotto:
Caratteristiche del prodotto:
◆ Servo utensile ad alta efficienza
◆ Servo-stack diviso
◆ Alta velocità di movimento a due assi
◆ configurazione opzionale dell'asse Y per ottenere
elaborazione integrata in sequenza
◆ Tecnologia di compensazione degli errori
◆ Quantificazione degli standard di processo
◆ Norme di ispezione rigorose
◆ Unita' a fusione di larga durata
◆ sella anti-dobbiamento a forma di arco
◆ Struttura di piccolo fusibile
Dettagli del prodotto:
Modello utensile: Ф20 spalla quadrata
macchine di taglio
Stato di raffreddamento: raffreddamento ad acqua
Materiale del pezzo: HT200
Modello di utensile: F16 torsione trapano
Stato di raffreddamento: raffreddamento ad acqua
|
Progetto
|
Unità
|
HTC 30Hm
|
|
Max, taglio il dia.
|
mm
|
Φ250
|
|
Lunghezza massima di taglio
|
mm
|
450
|
|
Max. nuotare sopra il letto.
|
mm
|
Φ420
|
|
Max. giorno di nuoto. su scivolo
|
mm
|
Φ280
|
|

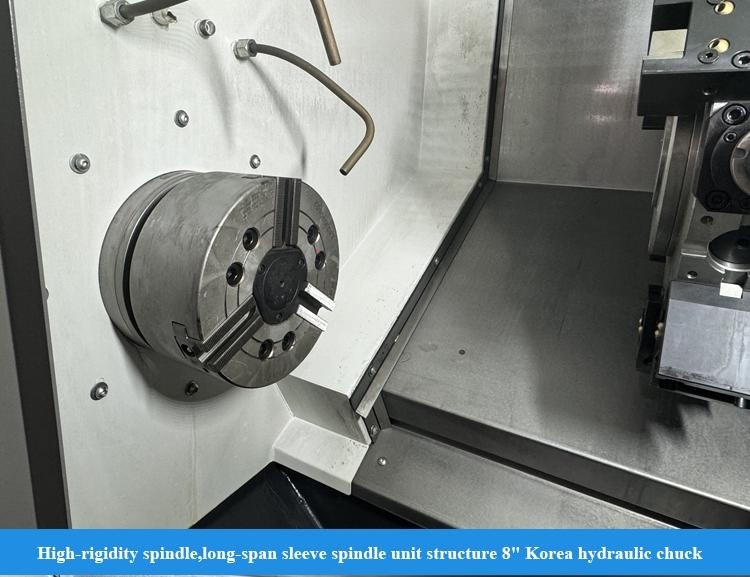

Fusoliera
|
|
|
|
Modello di naso a fusione
|
|
A2-6
|
|
Disegno interno del cuscinetto anteriore.
|
mm
|
100
|
|
Conico del fusibile e dimensione del foro
|
|
1:20"Φ70
|
|
Dia. del foro dello spinello
|
|
Φ65
|
|
Max. Bar dia.
|
mm
|
Φ50
|
|
Dialettro di scatto standard.
|
centimetro
|
8
|
|
Intervallo di velocità dello spinello
|
r/min
|
4500
|
|
Torsione nominale dello spinello
|
Numero
|
110 ((769r/min)
|
|
Spindle Max. coppia
|
Numero
|
180 ((576 r/min)
|
|
Potenza di uscita del motore principale continua/15 min.
|
kW
|
11 settembre.
|
|
Asse X/Z
|
|
|
|
movimento rapido dell'asse X/Z
|
m/min
|
30
|
|
Percorso dell'asse X
|
mm
|
140
|
|
Percorso dell'asse Z
|
mm
|
500
|
|

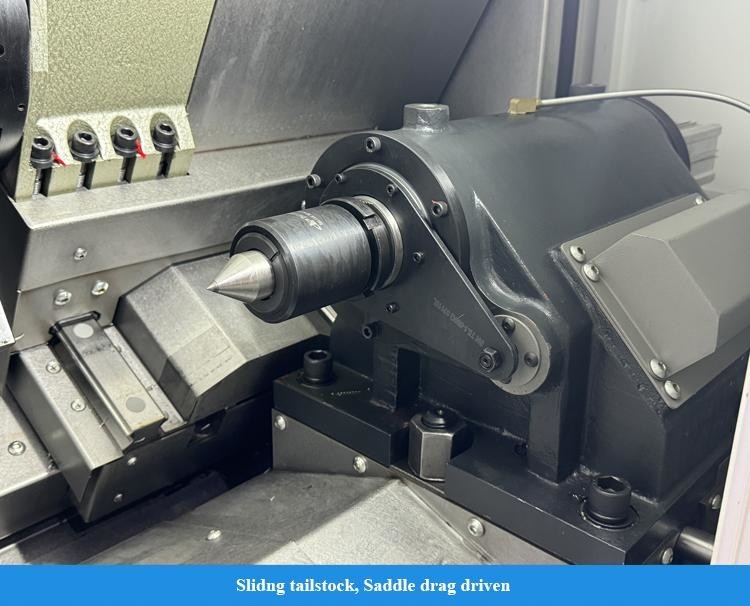

Fabbricazione
|
|
|
|
Viaggi di coda
|
mm
|
500
|
|
Metodo di azionamento a coda
|
|
Trascinamento della sella
|
| Viaggio a manica di coda | mm | 100 |
| Dia della manica della coda. | mm | Φ100 |
| Conicità della coda conicità del foro | Morse | MT-5 |
|

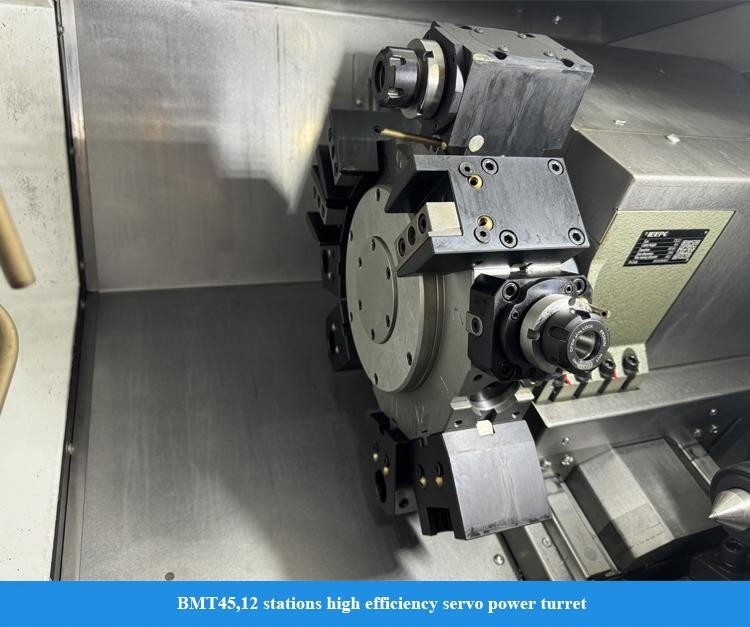

Torretta
|
|
|
|
Tipo di torretta
|
|
Torretta di potenza orizzontale a 12 stazioni
|
|
Altezza centrale
|
mm
|
100
|
|
Indice della torretta, precisione di posizionamento ripetuto
|
Seg.
|
± 16
|
|
Dimensioni degli attrezzi
|
mm
|
25
|
|
Se potessi scegliere lo strumento vicino
|
|
- Sì, sì.
|
|
Interfaccia del supporto per utensili elettrici
|
|
BMT45
|
|
Capacità massima di perforazione
|
mm
|
14x0.15
|
|
Capacità massima di fresatura
|
mm
|
12×8×45
|
|
Capacità massima di attracco
|
mm
|
M10×1.5
|
|
Altri
|
|
|
|
Distanza tra il centro dello spinello e il pavimento
|
mm
|
926
|
|
Peso netto delle macchine utensili
|
kg
|
3500
|
|
Dimensioni globali ((LxWxH)
|
mm
|
2295×1680×1650
|
|
Nota: i parametri riportati nella tabella sono solo a titolo di riferimento.
|
||
Configurazione standard:
Il nostro servizio:
Assicurarsi di ricevere una macchina di alta qualità
1Ogni parte deve essere ispezionata.
2- oltre 100 controlli di processo produttivo
3- Oltre 200 punti di ispezione
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
FAQ:
D. Lei è una società commerciale o produttiva?
a partire dalla data della polizza di carico della macchina.
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
