Luogo di origine:
Cina
Marca:
SMTCL
Certificazione:
CE ISO certification
Numero di modello:
T5.2-500Q
Video
Video
Video
Video
Descrizione del prodotto:

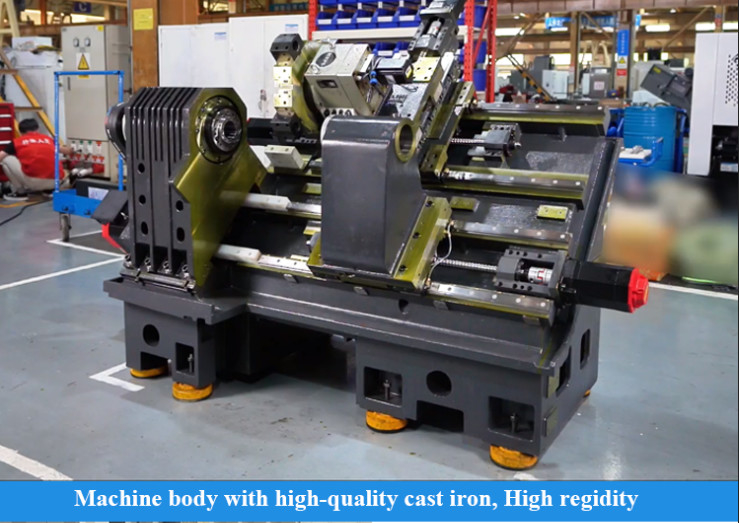

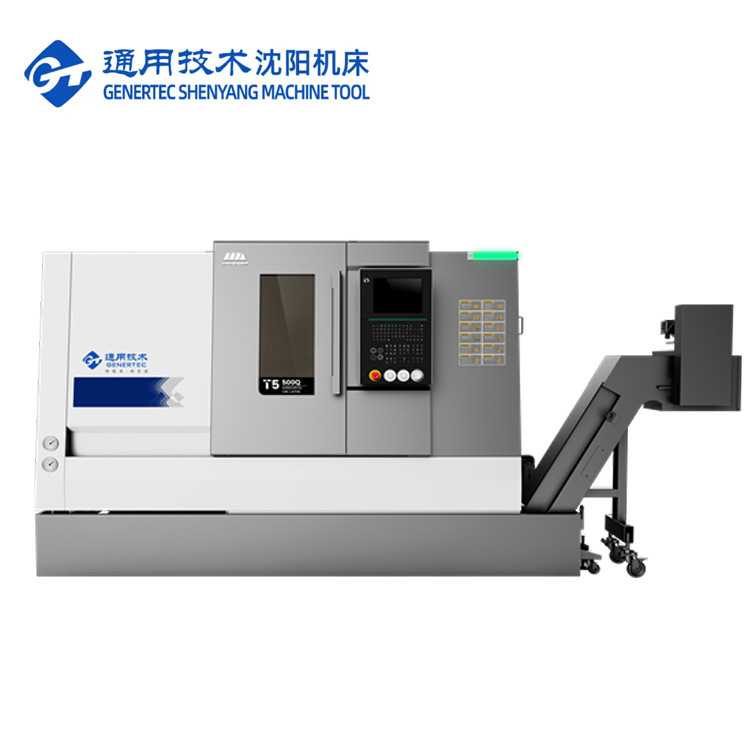

Torno CNC orizzontale della serie T5.2-500Q, che combina tecnologia di controllo intelligente e tecnologia di produzione avanzata, ha un'elevata precisione, un'elevata efficienza e un'elevata rigidità di taglio.Il software di analisi degli elementi finiti viene utilizzato per ottimizzare il design, analizzare la distribuzione dei punti di sollecitazione, ridurre la deformazione delle parti e ottenere la struttura ottimale dell'intera macchina.Le casse principali sono tutte fatte di materiali in ghisa di alta resistenza, che garantisce la minimizzazione delle vibrazioni durante il processo di taglio e migliora la precisione di lavorazione e la stabilità del taglio.
Caratteristiche del prodotto:
1"Alta Precisione"
|
Articolo
|
Unità
|
T5.2-500Q
|
Commenti
|
|
|
Diametro di rotazione massimo
|
mm
|
360
|
|
|
|
Lunghezza massima di rotazione
|
mm
|
500
|
Cambiamento dei diversi parametri degli apparecchi
|
|
|
Diametro massimo dell'oscillazione sopra il letto
|
mm
|
Φ560
|
|
|
|
Diametro massimo dell'oscillazione sullo scivolo trasversale
|
mm
|
Φ350
|
|
|
|
Fusoliera
|
Tipo di naso del fusibile
|
|
A2-6
|
|
|
Diametro interno del cuscinetto anteriore
|
mm
|
Φ100
|
|
|
|
Taper di foratura di fusione
|
|
1:20; Φ70
|
|
|
|
Fusoliera a fusione
|
mm
|
Φ65
|
|
|
|
Max. attraverso il diametro della barra
|
mm
|
Φ50
|
|
|
|

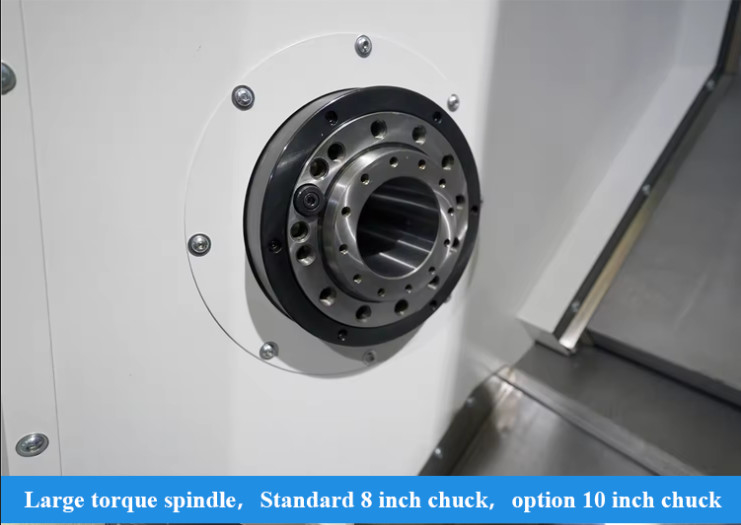

Diametro standard del mandrino
|
centimetro
|
8
|
|
|
|
Velocità massima del mandrino
|
r/min
|
4500
|
soggetto a restrizioni relative al mandrino e ai dispositivi
|
|
|
Torsione nominale dello spinello
|
Nm
|
136 ((769r/min)
|
|
|
|
Max. coppia di fusione
|
Nm
|
245 ((576) r/min)
|
|
|
|
Potenza di uscita del motore principale continua /30 minuti
|
kW
|
Il Signore, 15/11
|
Fuse meccaniche
|
|
|
Due assi
|
Traverso rapido dell'asse X/Z
|
m/min
|
30
|
|
|
Percorso dell'asse X
|
mm
|
200 |
|
|
|
Percorso dell'asse Z
|
mm
|
560 |
|
|
|
Fabbricazione
|
Viaggi di coda
|
mm
|
500
|
|
|

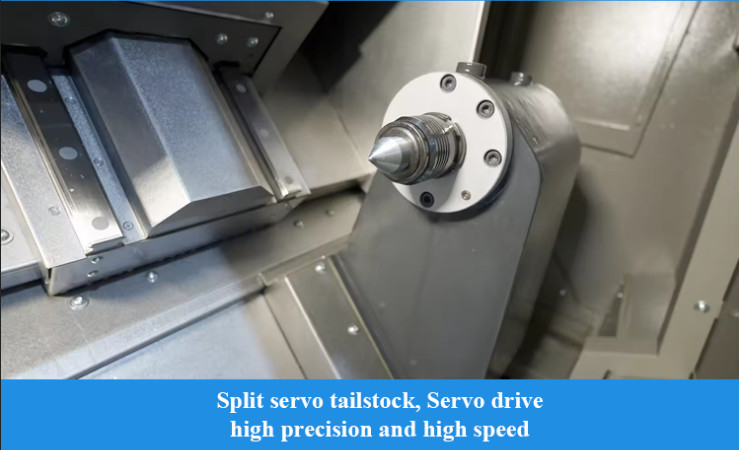

Penna conica della coda
|
Morse
|
MT-5
|
|
|
|
Torretta
|
Forma della torretta
|
|
Servo-torretta orizzontale a 8 posizioni
|
|
|
Altezza centrale della torretta
|
mm
|
80 |
|
|
|
Precisione di posizionamento ripetuta della rotazione della torretta
|
Seg.
|
± 16
|
|
|
|
Se è possibile selezionare il tagliatore nelle vicinanze
|
|
- Sì, sì.
|
|
|
|
Altri
|
Distanza dal centro dello spinello al fondo del letto
|
mm
|
1015
|
|
|
Peso netto della macchina
|
kg
|
4200
|
|
|
|
Capacità totale di alimentazione
|
KVA
|
27
|
|
|
|
Dimensioni complessive (lunghezza X larghezza X altezza)
|
mm
|
2750×1890×1900
|
Dimensione globale
|
|
Applicazione industriale:
Il nostro servizio:
Assicurarsi di ricevere una macchina di alta qualità
1Ogni parte deve essere ispezionata.
