Luogo di origine:
Cina
Marca:
SMTCL
Certificazione:
CE ISO certification
Numero di modello:
iT35L
Video
Video
Video
Video
Descrizione del prodotto:

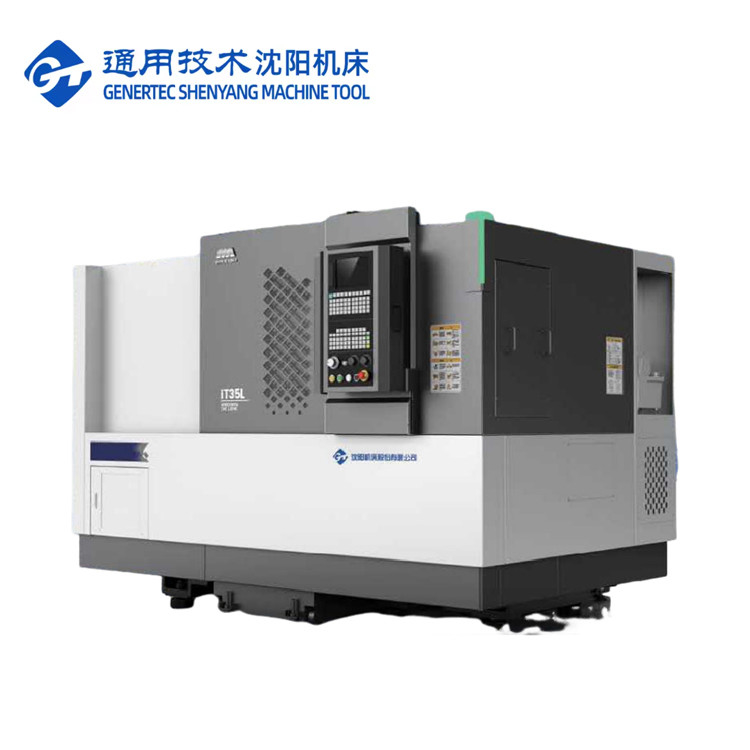

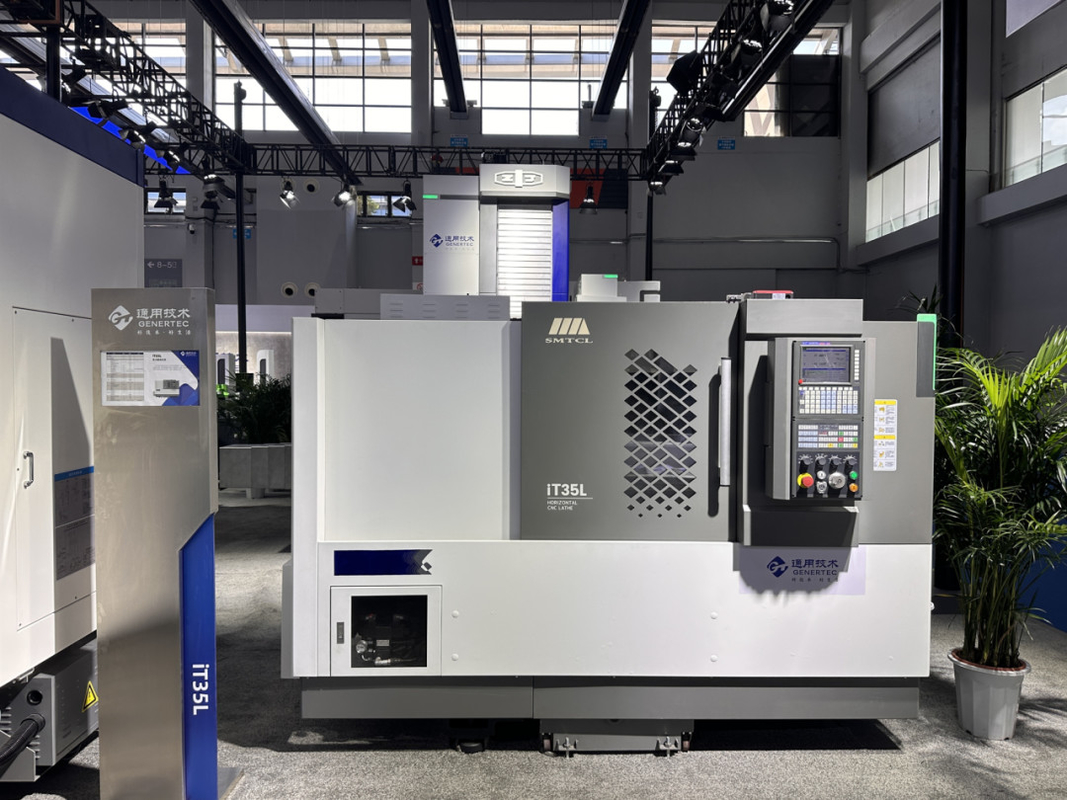

SMTCL Precision Slant Bed CNC Lathe IT35L High Cost Performance CNC Lathe per il metallo
Il tornio CNC a letto inclinato è un tipo di tornio CNC con un disegno inclinato.e migliora la precisione di lavorazione e la qualità della superficieIl tornio è generalmente utilizzato per la lavorazione di pezzi a asse lungo e sottile, quali barre filettate, cuscinetti, ecc.può completare automaticamente l'attività di lavorazione del pezzo, ha le caratteristiche di elevata efficienza, precisione e affidabilità.e è ampiamente utilizzato nella produzione di macchine, industria automobilistica, aerospaziale e altri settori.
Caratteristiche del prodotto:
1,Alta rigidità
* Analisi degli elementi finiti per ottimizzare l'intera struttura della macchina

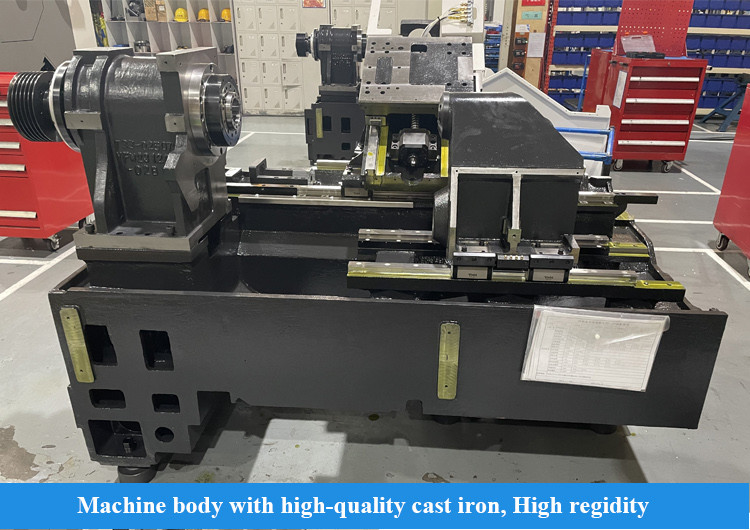

* Il letto è realizzato in materiali di alta qualità con una disposizione di barre ragionevole

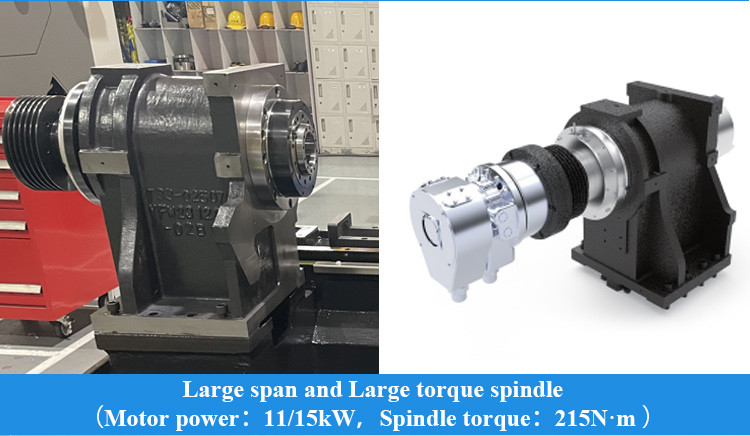

* Configurazione di grande span, spindle di grande coppia, miglioramento della rigidità di taglio
* Processo di raschiatura di precisione, miglioramento della rigidità del collegamento
|
Articolo
|
unità
|
specifica (IT 35L)
|
||
|
Diametro di rotazione massimo
|
mm
|
Φ360
|
||
|
Lunghezza massima di rotazione
|
mm
|
500
|
||
|
Swing massimo sul letto
|
mm
|
Φ580
|
||
|
Max swing over slide
|
mm
|
Φ330
|
||
|
Fusoliera
|
|
|||
|
naso a fusione
|
mm
|
A2-6
|
||
|
Dia del cuscinetto anteriore
|
mm
|
100
|
||
|
Conico del fusibile e dimensione del foro
|
mm
|
1:20; Φ70
|
||
|
dis.di buco di fusione
|
mm
|
Φ65
|
||
|
Max. di bar.
|
mm
|
Φ50
|
||
|
Dimensione del collettore
|
centimetro
|
8
|
||
|
velocità del mandrino
|
r/min
|
4000
|
||
|
coppia nominale dello spinello
|
Nm
|
158 ((666 r/min)
|
||
|
coppia massima del mandrino
|
Nm
|
215 ((666 r/min)
|
||
|
potenza massima del motore continua/30 min
|
kW
|
Il Signore, 15/11
|
||
|
Nutrimento
|
|
|||
|
Velocità massima X/Z
|
m/min
|
30
|
||
|
percorrenza dell'asse x
|
mm
|
200
|
||
|
percorrenza dell'asse z
|
mm
|
510
|
||
|

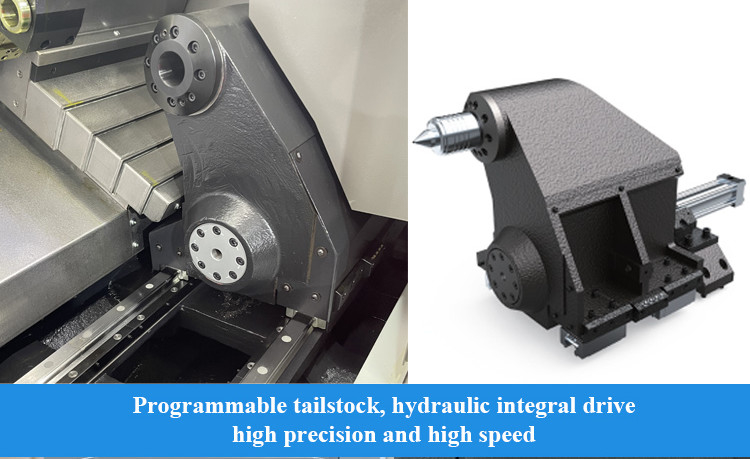

Fabbricazione
|
|
|
||
|
viaggi di stagno
|
mm
|
400
|
||
|
Conicità della coda
|
morse
|
MT-5
|
||
|
Torretta
|
|
|||
|
tipo di torretta
|
|
Torretta servo orizzontale a 8 stazioni
|
||
|
altezza centrale
|
mm
|
80
|
||
|
posizionamento rotativo
|
SEC.
|
± 16
|
||
|
Altri
|
|
|||
|
peso
|
Peso totale
|
3600
|
||
|
dimensioni totali
(L*W*H) |
mm
|
2550 × 1675 × 1760
|
||
Applicazione industriale:
Il nostro servizio:
Assicurarsi di ricevere una macchina di alta qualità
1Ogni parte deve essere ispezionata.
2- oltre 100 controlli di processo produttivo
3- Oltre 200 punti di ispezione
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna
