SMTCL TK6513 SIEMENS 5 Assi
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | TK6513 |
|---|---|---|---|
| CNC oppure no: | CNC | Parola chiave: | Macchine per la fresatura CNC orizzontale |
| Velocità del mandrino: | 10-2000 giri/min | Dimensione del banco da lavoro: | 1400×1600 mm |
| Carico massimo del banco di lavoro: | 10 t | Percorso trasversale X del banco di lavoro: | 2000/3000/3500/4000 mm |
| Viaggio verticale Y della testa: | 1600/2000/2500/3000 mm | Viaggio longitudinaleZ della colonna: | 1600/2000 mm |
| Percorso W dello spinello: | 800 mm | ||
| Evidenziare |
SMTCL Fresatura orizzontale,Centrale di lavorazione CNC a 5 assi,TK6513 Macchina di fresatura CNC |
||
Descrizione del prodotto
SMTCL TK6513 SIEMENS 5 Assi

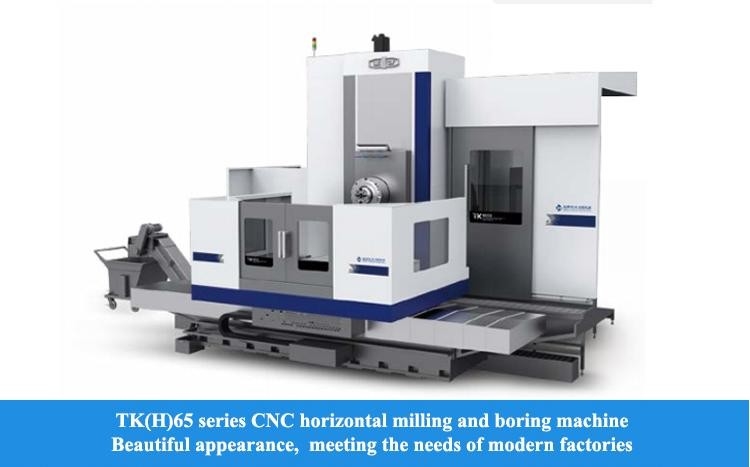

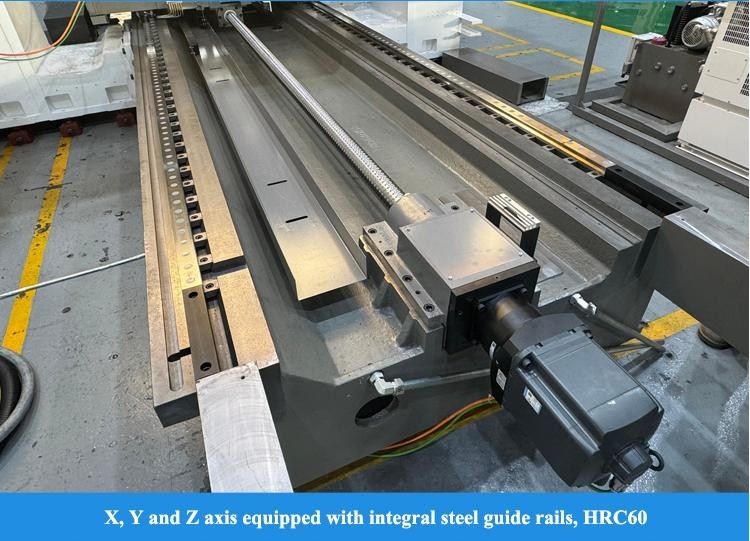

La macchina utensile ha una struttura a T, una sola colonna e una sospensione laterale della testa.la colonna è fissata su un carrello a scivolo e si muove lungo il binario di guida longitudinale del letto (coordinate dell'asse Z), la testa si muove verticalmente lungo il binario di guida della colonna (coordinata dell'asse Y); il prodotto ha una disposizione del letto a forma di T.e spindle (albero di perforazione) si muove in albero di fresatura (coordinate dell'asse W). L'asse X, l'asse Y e l'asse Z adottano una rotaia guida in acciaio integrata.La rotaia guida e la lamiera di politetrafluoroetilene formano una coppia di rotaie guida in direzione frontaleIl prodotto presenta un'elevata precisione, un ridotto attrito e una manutenzione di alta precisione.Il binario circolare di rotazione del banco di lavoro adotta un paio di binari di ferro di colata e politetrafluoroetilene. Il prodotto è installato con cuscinetto di spinta importato per rilasciare il carico, adotta un meccanismo a doppio verme per eliminare il rilievo e presenta un movimento stabile e un'elevata precisione di posizionamento.
- La serie di macchine CNC per la fresatura orizzontale e per la perforazione è in fase di introduzione della tecnologia avanzata tedesca, in base alla domanda del mercato,combinato con la struttura matura delle macchine utensili simili della nostra azienda e lo sviluppo delle macchine utensili.
- L'impiego della progettazione modulare, cioè attraverso l'interfaccia standard, permette di combinare liberamente i moduli in vari modi per formare varianti di prodotto per soddisfare le diverse esigenze del mercato.La macchina è principalmente fresatura e di noleggio, e può anche eseguire perforazioni, riaming, contraffacciamento, girare la faccia finale e girare e altri processi.
- Soprattutto adatto per l'elaborazione di sistema poroso, requisiti di distanza foro più precisi parti della scatola, la macchina può realizzare il posizionamento automatico delle coordinate, ma può anche realizzare X, Y, Z, W,B qualsiasi collegamento a quattro assi di coordinate, può essere utilizzato per l'interpolazione di contorni di arco e per l'elaborazione tridimensionale delle superfici.
- Secondo i requisiti dell'utente, può essere dotato di giradischi CNC verticali, accessori di fresatura ad angolo destro per espandere la gamma di tecnologia di lavorazione delle macchine.
| E '... |
Unità
|
TK(H) 6513
|
TK ((H) P 6513
|
|
|

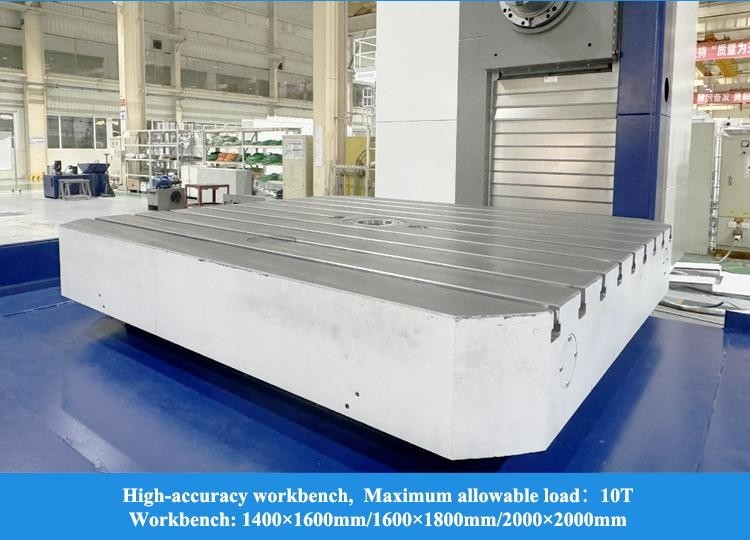

Dimensione del banco di lavoro
|
mm
|
1400×1600/ 2000×2000
|
||
|
Carico massimo del banco di lavoro
|
T
|
10
|
||
|

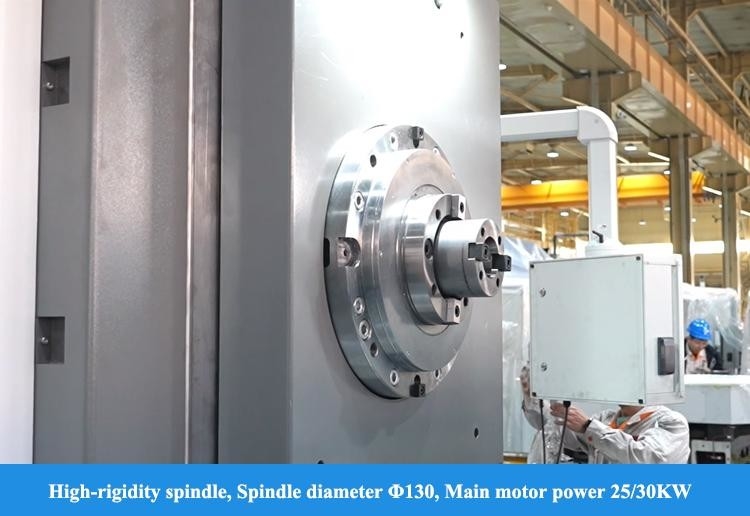

Diametro dello spinello
|
mm
|
φ130
|
||
|
Diametro della testa di fronte
|
mm
|
-
|
φ730
|
|
|
Foratura conica dello spinello
|
|
IS0 7:24 N0.50
|
||
|
Specifica del bastone dello strumento
|
|
JT50/BT50
|
||
|
Velocità del mandrino
|
r/min
|
10-2000
|
||
|
Velocità della testa
|
r/min
|
-
|
10-125
|
|
|
Potenza del motore principale
|
kW
|
25/30
|
||
|
Torsione massima dello spinello
|
Nm
|
2500/3000
|
||
|
Percorso trasversale X del banco di lavoro
|
mm
|
2000/3000/3500/4000
|
||
|
Viaggio verticale Y della testa
|
mm
|
1600/2000/2500/3000
|
||
|
Viaggio longitudinaleZ della colonna
|
mm
|
1600/2000
|
||
|
Percorso W dello spinello
|
mm
|
800
|
||
|
Viaggio U del blocco di scivolo della testa rivolto
|
mm
|
-
|
200
|
|
|
Rotazione del banco B
|
- Sì.
|
0.001×360
|
||
|
Distanza dal centro dello spinello al banco di lavoro
|
mm
|
100-1700
|
||
|
La disillusione da parte della gente si e' accentuata.
|
mm
|
850/1050
|
||
|
Velocità di alimentazione
|
X, Y, Z
|
mm/min
|
1-6000
|
|
|
W
|
mm/min
|
1-3000
|
||
|
U
|
mm/min
|
-
|
1-3000
|
|
|
B
|
r/min
|
0-1.
|
||
|
Velocità rapida
|
X, Y, Z
|
m/min
|
9
|
|
|
W
|
m/min
|
3
|
||
|
U
|
m/min
|
-
|
3
|
|
|
B
|
r/min
|
1
|
||
|
precisione di posizionamento
|
X, Y, Z
|
mm
|
X:0.02/0.016 (scala della griglia)
YZ:0.02/0.015 (scala della griglia) |
|
|
W
|
mm
|
0.02
|
||
|
U
|
mm
|
-
|
0.032
|
|
|
B
|
""
|
10, 4X90°;6
|
||
|
precisione di riposizionamento
|
X, Y, Z
|
mm
|
0.013
|
|
|
W
|
mm
|
0.018
|
||
|
U
|
mm
|
-
|
0.018
|
|
|
B
|
""
|
6
|
||
|

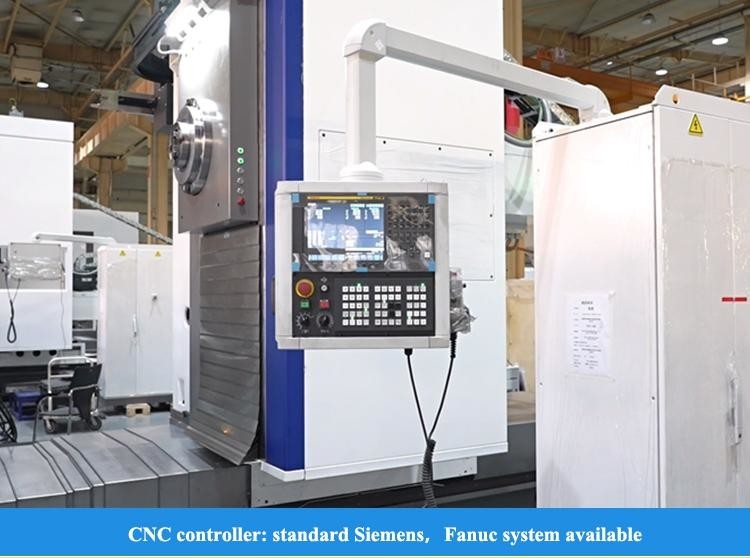

Sistema CNC
|
|
|
SIEMENS 828D
|
|
Assicurarsi di ricevere una macchina di alta qualità
- Ogni parte deve essere ispezionata.
- Oltre 100 sistemi di controllo dei processi di produzione
- Oltre 200 elementi di controllo
- Trattamento dei campioni di ciascuna macchina
- 72 ore di prova prima della consegna
- Senso di qualità, le richieste dei clienti vengono prima di tutto.
- 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
- Produttore ad alta tecnologia con capacità di ricerca e progettazione
- Sistema di approvvigionamento stabile e maturo
- Giovani venditori attivi e ingegneri per servizi istantanei ((24 ore online)
- Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
- Il nostro principio di progettazione struttura: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
Benvenuti a visitarci!
Shanghai HD M&E Tech Co., Ltd è situata a Shanghai, Cina. Siamo specializzati in tornio CNC, centro di lavorazione verticale, centro di lavorazione orizzontale, centro di lavorazione portico, centro di lavorazione a cinque assi,altri macchinari per la lavorazione del ferro o del carbonioLa qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
La nostra fabbrica ha più di 80 anni di storia nella produzione di macchine utensili.Sono stati uno dei leader dell'industria della macchina utensili della Cina e il più grande produttore di macchine utensili in CinaI prodotti delle macchine utensili comprendono automobili, aviazione, nuove energie, macchine per la costruzione, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altre industrie.Prendiamo la missione di fornire le macchine utensili con la tecnologia di punta, alta qualità e buon servizio ai nostri clienti in tutto il mondo!
D. Lei è una società commerciale o produttiva?
Siamo un'azienda di produzione.
Q2. Quali sono i principali prodotti della vostra azienda?
Siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina da trivellazione, la macchina da trivellazione radiale, e così via.
Q3. Puoi fornire una macchina personalizzata o SPM (macchina per scopi speciali)?
Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.
D4: Quali sono i termini di garanzia?
Forniremo un sostituto per le parti che si rivelano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.
Q5. Quali sono i servizi?
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
D6: Perché scegliere la vostra azienda?
I prodotti derivanti dallo sviluppo, dalla progettazione, dalla fabbricazione e dall'assemblaggio dell'intero processo di produzione sono:
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
Q7: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.
D8: Quali sono i termini di pagamento?
T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.
