Centrale di lavorazione orizzontale a 5 assi

Centrale di lavorazione orizzontale a 5 assi

Parti complesse 5Axis Machining Center

Centrale di lavorazione orizzontale a 5 assi

elevata precisione e elevata efficienza

Luogo di origine:

Cina

Marca:

SMTCL/SYMG

Certificazione:

ISO certification

Numero di modello:

HMU160

Contattaci
Chiedi un preventivo
Dettagli del prodotto
Marca:
SMTCL
Numero di modello:
HMU160
Nome:
Centrale di lavorazione orizzontale a 5 assi
Sistema di controllo:
SIEMENS GSK FANUC (facoltativa)
Viaggio massimo dello skateboard sull'asse X:
1500 mm
Viaggio massimo del raggio -asse Y:
1000 mm
Viaggio massimo dello spinello -asse Z:
660 mm
Diametro di rotazione massimo dell'asse C:
Φ1800mm
Viaggio di Un-asse:
± 110°
Viaggio di C-asse:
360°
Termini di pagamento e di spedizione
Quantità di ordine minimo
1 set
Prezzo
Negoziabile
Imballaggi particolari
Cassa di legno, baule di latta, altro imballaggio per la navigazione.
Tempi di consegna
45-60 giorni
Termini di pagamento
L/C, T/T, Western Union
Capacità di alimentazione
50 serie al mese
Descrizione del prodotto

Centrale di lavorazione orizzontale a 5 assi 0

Descrizione del prodotto:

HMU 160 Centri di lavoro orizzontali a cinque assi ad alta velocità e alte prestazioni

Il prodotto è adatto per la lavorazione di parti dalla forma complessa nei veicoli a nuova energia e in altri settori. È un centro di lavoro orizzontale a cinque assi ad alte prestazioni sviluppato indipendentemente da General Technology Group. Il prodotto ha una velocità di movimento rapido dell'albero lineare di 100 m/min, un'accelerazione di 1 g, un albero rotante azionato da un servomotore, una velocità superiore a 40 giri/min, le prestazioni dinamiche della macchina sono eccellenti. Caratteristiche di alta velocità, alta precisione, alta rigidità, configurazione ricca, può essere applicato alla lavorazione del telaio ausiliario in lega di alluminio dei veicoli a nuova energia e in altri campi, svolgerà un'eccellente performance di produzione nel campo dei veicoli a nuova energia.

Dettagli del prodotto:

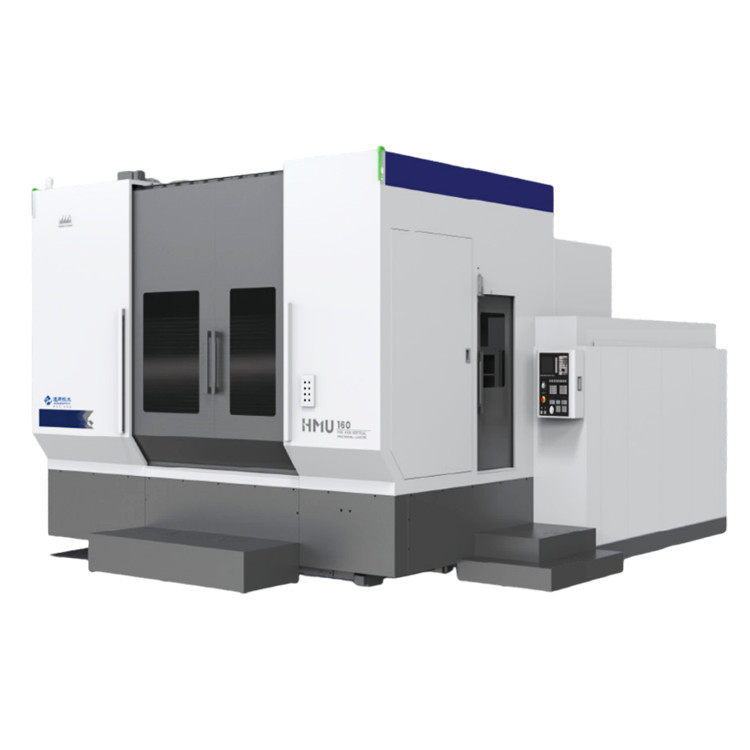

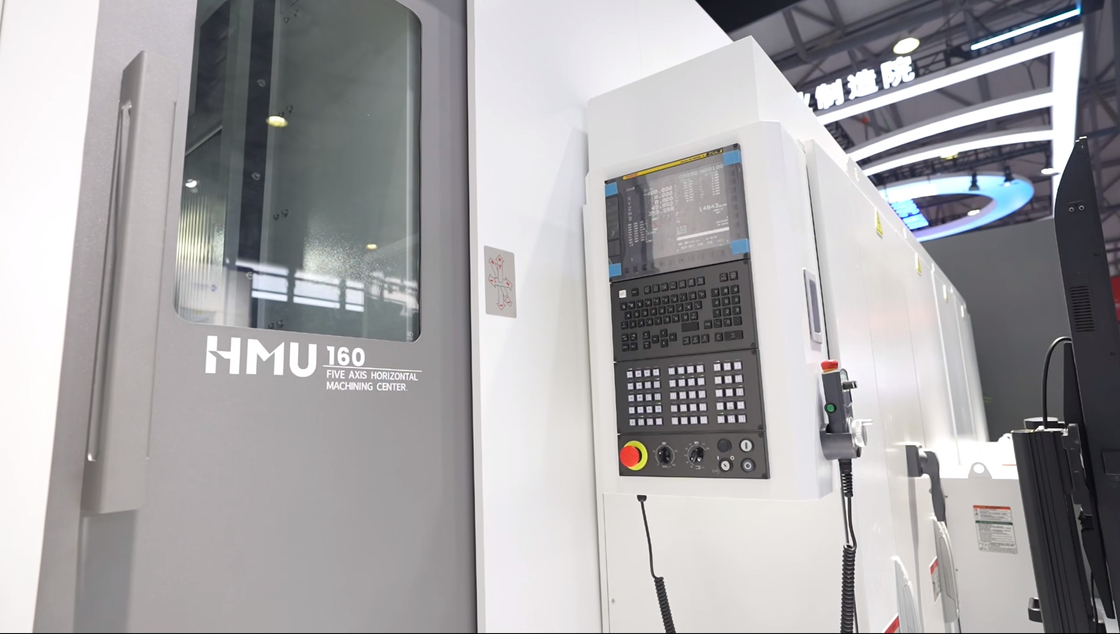

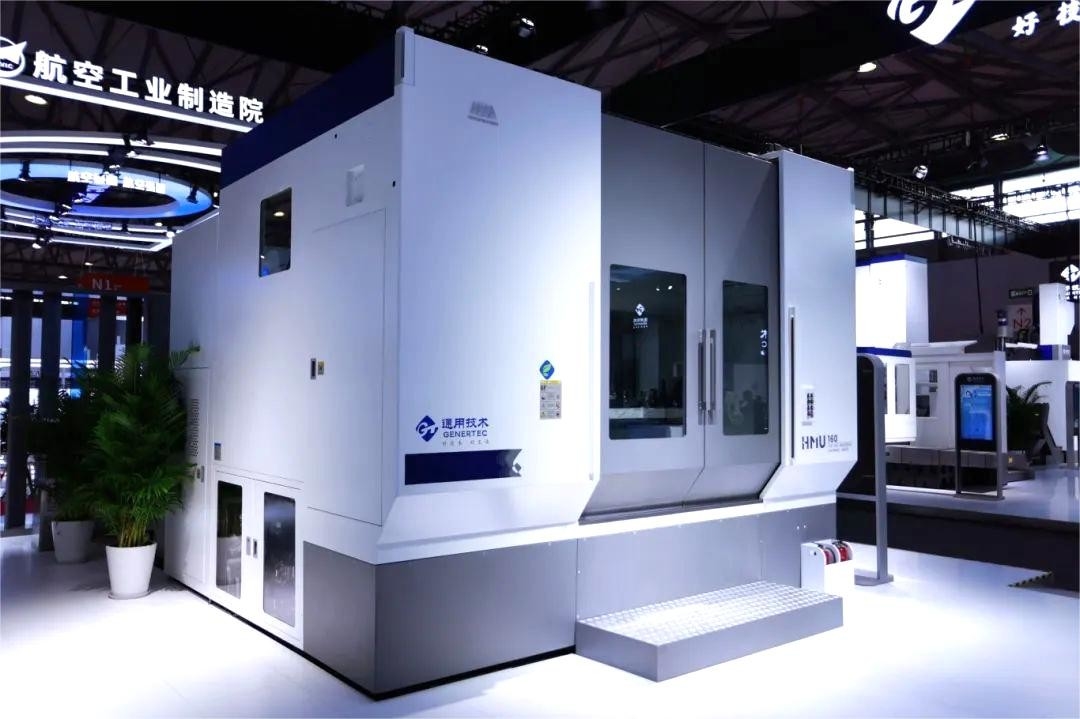

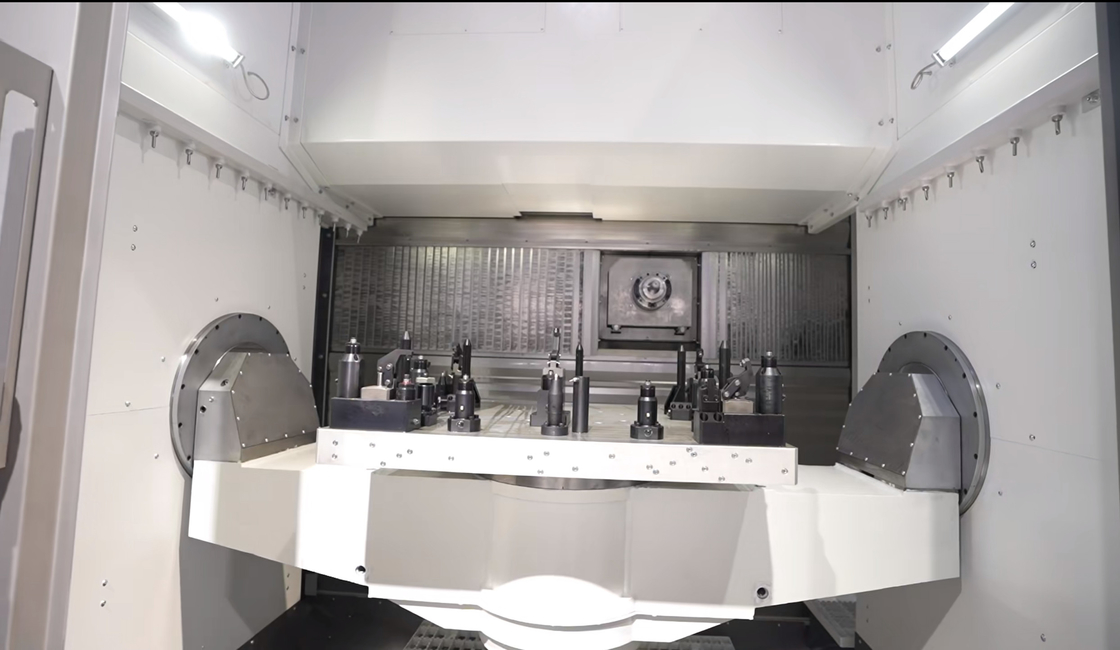

Centrale di lavorazione orizzontale a 5 assi 1Centrale di lavorazione orizzontale a 5 assi 2Centrale di lavorazione orizzontale a 5 assi 3Centrale di lavorazione orizzontale a 5 assi 4
Parametri del prodotto:
Articolo
Unità
Specifiche
Capacità
Corsa massima della slitta - Asse X
mm
1500
Corsa massima della traversa - Asse Y
mm
1000
Corsa massima del mandrino - Asse Z
mm
660
Diametro massimo di rotazione dell'asse C
mm
Φ1800

Corsa dell'asse A
°
±110
Corsa dell'asse C
°
360
Tavola rotante
Dimensione della tavola
mm
Φ580
Carico massimo sulla tavola

kg
800
Dimensione della scanalatura a T

M16
Mandrino
Conicità del mandrino

HSK-A100
Velocità massima
giri/min
12000
Modalità di azionamento del mandrino

Mandrino motorizzato
Coppia in uscita (100%/S6 40%)
N.m
175/206
Potenza in uscita (100%/S6 40%)
kW
40/42
Avanzamento
Velocità di movimento rapido dell'asse X
m/min
100
Velocità di movimento rapido dell'asse Y
m/min
100
Velocità di movimento rapido dell'asse Z
m/min
100
Velocità di movimento rapido dell'asse A
giri/min
50
Velocità di movimento rapido dell'asse C
giri/min
40
A.T.C
Capacità di stoccaggio utensili
pz
40 (espandibile)
Lunghezza massima utensile
mm
550
Peso massimo utensile
kg
20
Diametro max. disco utensile (completo)
mm
Φ125
Diametro max. disco utensile (adiacente)
mm
Φ250
Precisione di posizionamento
X/Y/Z

mm
0.01
A/C
Sec
15/10
Ripetibilità di posizionamento
 X/Y/Z

mm
0.006
A/C
Sec
10/6
Altri
Peso netto della macchina
kg
25000

Il nostro servizio:

Assicurati di ricevere una macchina di alta qualità
1. Ogni parte deve essere ispezionata
2. Oltre 100 controlli del processo di produzione
3. Oltre 200 elementi di ispezione
4. Lavorazione di campioni di ogni macchina
5. 72 ore di funzionamento di prova prima della consegna

Perché scegliere noi:

◆ Senso di qualità superiore, le richieste dei clienti vengono al primo posto

◆ 30 anni + di storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993

◆ Produttore high-tech con capacità di ricerca e progettazione

◆ Sistema di fornitura stabile e maturo

◆ Vendite e ingegneri giovani e attivi per servizi immediati (24 ore online)

◆ Aggiornamento del meccanismo in base all'ergonomia e alla facilità di manutenzione

◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, manutenzione a basso costo, non influisce sulla produzione

Chi siamo:
Centrale di lavorazione orizzontale a 5 assi 5
Benvenuti a visitarci!
Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, in Cina. Siamo specializzati in torni CNC, centri di lavoro verticali, centri di lavoro orizzontali, centri di lavoro a portale, centri di lavoro a cinque assi, centri di tornitura-fresatura e varie altre attrezzature CNC. Abbiamo più di 200 tipi di macchine utensili. La qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
La nostra fabbrica ha oltre 80 anni di storia nella produzione di macchine utensili. Il primo tornio, la foratrice e la alesatrice sono nati qui. Sono stati uno dei leader dell'industria cinese delle macchine utensili e il più grande produttore di macchine utensili in Cina. I prodotti di macchine utensili coprono automobili, aviazione, nuove energie, macchinari edili, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altri settori. Ci assumiamo la missione di fornire macchine utensili con tecnologia all'avanguardia, alta qualità e un buon servizio ai nostri clienti in tutto il mondo!
La nostra fabbrica:

Centrale di lavorazione orizzontale a 5 assi 6

FAQ:
Q1. Sei una società commerciale o una società di produzione?

Siamo una società di produzione.

Q2. Quali sono i prodotti principali della tua azienda?
Siamo specializzati in tutti i tipi di macchine, come torni CNC, fresatrici CNC, centri di lavoro verticali, torni convenzionali, foratrici, foratrici radiali e così via.

Q3. È possibile fornire una macchina personalizzata o SPM (macchina per scopi speciali)?
Sì, forniamo soluzioni CNC intelligenti per i nostri clienti al fine di aumentare l'efficienza.

Q4: Quali sono i termini di garanzia?
Forniremo una sostituzione per le parti che si dimostrano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.
Q5. Quali sono i servizi?
Pre-vendita: soluzioni personalizzate, pianificazione e progettazione; servizio one-to-one
Post-vendita: servizio online 7 giorni su 24 ore, guida remota all'installazione, collegamento con il sistema software del cliente
Q6: Perché scegliere la tua azienda?
I prodotti dallo sviluppo, progettazione, produzione, assemblaggio dell'intero processo di produzione sono
eseguiti tra gli stabilimenti con una catena di produzione completa che è la tua garanzia più affidabile.
Q7: La tua azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
Possiamo fornire questo tipo di servizio. Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione in base al programma dell'acquirente. Tutto questo può essere quotato ed elencato nel contratto. Il venditore collaborerà con l'acquirente per gestire il visto e la preparazione dell'installazione prima di andare all'estero.
Q8: Quali sono i termini di pagamento?
T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione. lettera di credito irrevocabile a vista
