Name: Centro di lavoro verticale CNC SMTCL VMC1000Q per foratura, alesatura e maschiatura metalli, fresatrice CNC a 3 assi
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: VMC 1000Q
Availability: InStock

Casa > prodotti > Centro di lavorazione verticale di CNC >

Centro di lavoro verticale CNC SMTCL VMC1000Q per foratura, alesatura e maschiatura metalli, fresatrice CNC a 3 assi

Centro di lavoro verticale ad alta precisione

macchine per la fresatura verticale a cnc

Buona accuratezza e mantenimento dell'accuratezza

Luogo di origine:

Cina

Marca:

SMTCL/SYMG

Certificazione:

ISO certification

Numero di modello:

VMC 1000Q

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Tipo::

Verticale

Sistema di controllo di CNC::

FANUC, Siemens, GSK

Velocità di avanzamento (mm/min)::

1 - 10000 mm/min

Accuratezza di posizionamento (mm) u::

0,006

Ripetibilità (X/Y/Z) (millimetro)::

0,004

Potere del motore mandrino (chilowatt)::

11/11

Capacità della rivista dello strumento::

Dimensione del tavolo (L×W):

1150x500 mm

Marchio::

SYMG, SMTCL

Viaggio dell'asse x:

1000 mm

Y Asse Travel:

500 mm

Z Axis Travel:

540 mm

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

Negoziabile

Imballaggi particolari

Cassa di legno, baule di latta, altro imballaggio per la navigazione.

Tempi di consegna

45-60 giorni

Termini di pagamento

L/C, T/T, Western Union

Capacità di alimentazione

50 serie al mese

PRODOTTI RELATIVI

Video

SMTCL Heavy 3 Axis Vertical Machining Center VMC2100B 4 Axis CNC Vertical Milling Machine con giradischi

Ottieni il miglior prezzo

Video

SMTCL 10000rpm FANUC Centro di lavorazione verticale a 3 assi VMC850Q Macchina di fresatura CNC a 4 assi con giradischi

Ottieni il miglior prezzo

Video

SMTCL Prodotto più venduto FANUC 10000rpm VMC850Q-A Centro di lavorazione verticale a 4 assi con giradischi

Ottieni il miglior prezzo

Video

SMTCL Vertical Machining Center VMC 850Q Perforazione Tapping Fresatura Girare 4 Asse Fresatrice CNC

Ottieni il miglior prezzo

Contattaci

+8613916455787

sales@huidijd.com

86-021-61195255

Contatta ora

Descrizione del prodotto

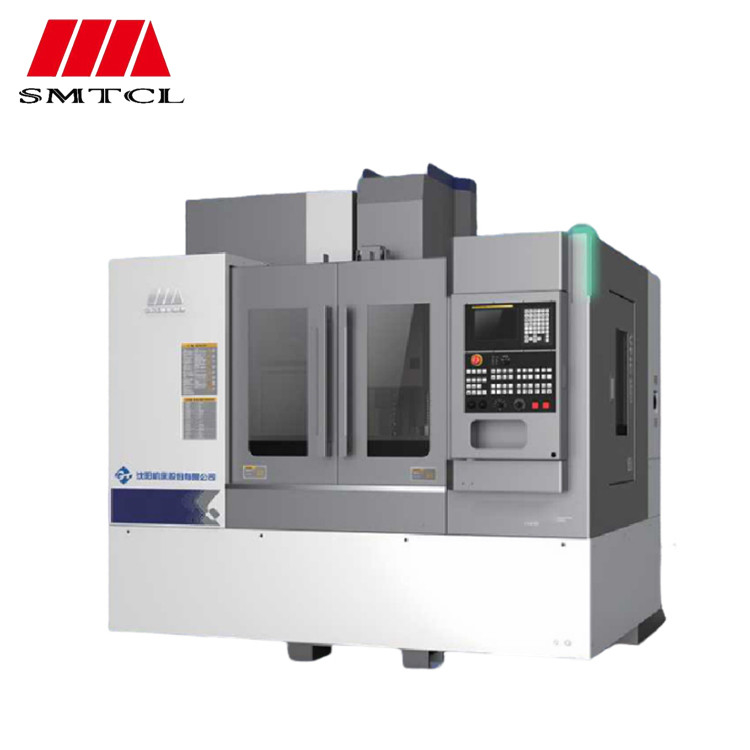

Centro di lavoro verticale CNC SMTCL VMC1000Q per foratura, alesatura e maschiatura metalli, fresatrice CNC a 3 assi 0

Descrizione del prodotto:

SMTCL CNC Vertical Machining Center VMC1000Q Metal Drilling Boring Tapping 3 Axis Cnc Milling Machine

Le macchine utensili della serie VMC-Q sono il centro di lavorazione verticale generale di nuova generazione attraverso ricerca e sviluppo indipendenti per settori industriali come macchinari generali, automobili e così via.Attraverso software di progettazione e analisi professionali per analisi e ottimizzazione scientifiche e ragionevoli, nonché tecnologie avanzate di produzione e di collaudo per la verifica e il miglioramento, l'apparecchiatura ha buone prestazioni di taglio,che può soddisfare i requisiti di perforazione e fresatura di varie parti e fornire ai clienti la migliore esperienza di lavorazione.

Le caratteristiche di un'occhiata:

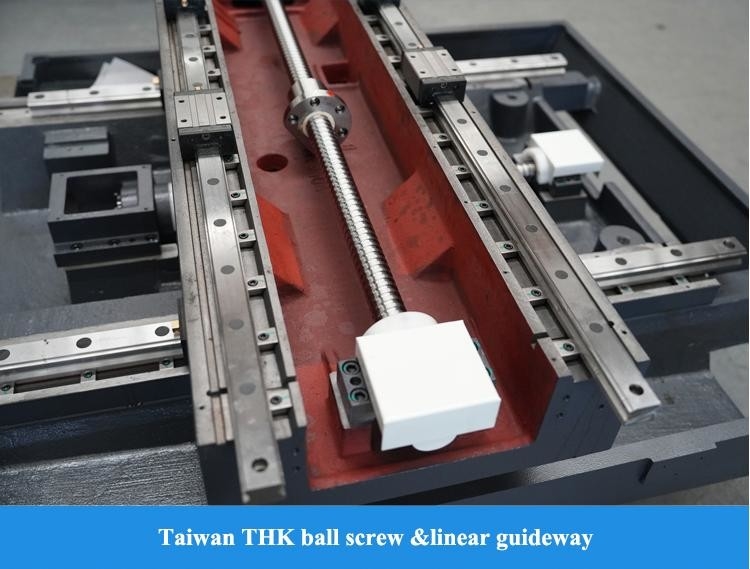

Una vite a piombo: pre-disegnata La vite a piombo a tre assi adotta il metodo di installazione di due estremità fisse e con 40 vite a sfera di grande diametro ad alta precisione,la migliore risposta di velocità e precisione di posizionamento può essere ottenuta mediante trattamento pre-allungamento.

B Righe guida: rullo Righe guida lineare a rullo è selezionata per tre assi per aumentare la capacità di carico e migliorare la rigidità e l'affidabilità complessive della macchina utensile.Guida lineare ha una piccola vibrazione ad alta velocità e nessun strisciamento a bassa velocità per garantire la precisione di lavorazione.

Spindle C: spindle ad alta velocità a 10000 giri al minuto, con cuscinetti speciali P4 importati, ad alta precisione e rigidità;L'albero principale ha superato il test di correzione di equilibrio dinamico prima di lasciare la fabbrica.

D Fabbricazione della casella del fusibile con struttura rigida, migliorando la resistenza al taglio della macchina utensile e riducendo efficacemente le vibrazioni del fusibile;per garantire la precisione di lavorazione e la finitura superficiale delle parti.

Pilastro E: tipo di osso di aringhe Struttura classica di tipo "umano", solida e stabile, mantiene efficacemente la stabilità di lavorazione e la capacità di carico a velocità elevata.

F Letto: grande inclinazione Letto ad angolo di inclinazione grande, promuove efficacemente la rimozione dei detriti.migliorare efficacemente la rigidità e la stabilità del prodotto.

Centro di lavoro verticale CNC SMTCL VMC1000Q per foratura, alesatura e maschiatura metalli, fresatrice CNC a 3 assi 1

Le specifiche del prodotto:

Principali specifiche tecniche

Principali parametri tecnici

Articolo		Unità	Specificità
Capacità	Percorso dell'asse X	mm	1000
	Percorso dell'asse Y	mm	500
	Percorso dell'asse Z	mm	540
	Fusoliere a superficie del tavolo	mm	120-660
	Fusoliera a superficie di colonna	mm	640
Tavolo di lavoro	Dimensione del tavolo (L×W)	mm	1150 × 500
	Carico massimo sul tavolo	kg	600
	Dimensione della fessura in T	mm	18×5
Fusoliera	Velocità del mandrino	rpm	10000
	Fusoliera conica/fusoliera a fusole	mm	7/24 conico
	Fusoliera conica/fusoliera a fusole	mm	BT1 commercio
	Motore a fusione	kW	Il Signore, 15/11
	Torsione di uscita massima	N.m.	52.5/95.5
	Tipo di azionamento a fusione		Cintura dentale sincrona
Tasso di alimentazione	X,Y,Z velocità di percorrenza	M/min	48/48/48
Tasso di alimentazione	Frequenza massima di alimentazione di taglio	M/min	20
A.T.C.	Capacità di stoccaggio degli attrezzi	pc	Tipo di braccio 24
	Diametro massimo dello strumento	mm	150(80)
	Lunghezza massima dello strumento	mm	300
	Tempo di sostituzione dell'utensile (T-T)	seg.	2.5
Accuratezza	Precisione di posizionamento X/Y/Z	mm	0.008/0.006/0.006
Accuratezza	Posizionamento della ripetibilità X/Y/Z	mm	0.005/0.004/0.004
Altri	Dimensioni globali ((L × WxH)	mm	2940 × 3450 × 3050
	Peso netto della macchina	kg	5400
	Necessità di potenza totale	KVA	18

Norme

1Sistema di controllo FANUC OI-MF TYPE (5)

2. Spindle a 10000 giri al minuto, cintura collegata

3. 24 ripostiglio di attrezzi per manipolatori a disco

4. serbatoio dell' acqua + chip di lavaggio del letto

5. pistola aria pulita, luce di funzionamento, luce di avvertimento

Opzionale

1. FANUC TAPE O-MF (')sistema

2. Fanuc TAPE O-MFsistema

3Sistema CNC Siemens 828D

4. connessione diretta 12000 RPM fusione meccanica

5. 16000 giri al minuto, 24000 mandrini motorizzati

6. giradischi a 4 assi

7. raffreddamento all'interno di 2MPa, 3MPa, 5MPa, 7MPa

8. Separatore olio-acqua

9. Rimuotore di frammenti di catena

10Pistola d'acqua pulita.

11- ispezione degli attrezzi e dei pezzi da lavorare

Dodici.porta automatica

13Blocco della porta di sicurezza

14- Armadio elettrico e aria condizionata

Precisione principale

La precisione della macchina attua la norma di accettazione GB/T18400.2-2010 Norma di accettazione per la precisione di posizionamento della macchina utensile e la precisione di posizionamento ripetuto GB/T18400.4-2010

Articoli di ispezione		Standard di fabbrica
Precisione di lavorazione		IT6
Precisione di posizionamento	Asse X (mm)	0.008
	Asse Y (mm)	0.006
	Asse Z (mm)	0.006
Precisione di posizionamento ripetuta	Asse X (mm)	0.005
	Asse Y (mm)	0.004
	Asse Z (mm)	0.004

Configurazione principale

Configurazione principale della macchina utensile e elenco delle parti acquistate

Articolo	Specificità	Marchio	Commenti
Sistema CNC	FANUC Oi-MF PLUS TYPE (5)	FANUC
Motore principale	βiI 8/12000-B	FANUC
Motore ad asse X	βiSc 12/3000-B	FANUC
Motore dell'asse Y	βiSc 12/3000-B	FANUC
Motore ad asse Z	βiS 22B/3000-B	FANUC
cuscinetti a vite per asse X	30×62×15	NSK/FAG/NACHI/NTN
Cuscinetto a vite per asse Y	30×62×15	NSK/FAG/NACHI/NTN
Cuscinetto a vite per asse Z	30×62×15	NSK/FAG/NACHI/NTN
per la fabbricazione di apparecchiature per il trasporto di veicoli	φ40×16,C3	THK/PMI/HIWN
per la fabbricazione di apparecchiature per la trasmissione di dati	φ40×16,C3	THK/PMI/HIWN
per la fabbricazione di apparecchiature per la trasmissione di dati	φ40×16,C3	THK/PMI/HIWN
Strada di guida dell'asse X	35	THK/REXROTH/PMI/HIWN
Strada di guida dell'asse Y	45	THK/REXROTH/PMI/HIWN
Strada di guida dell'asse Z	45	THK/REXROTH/PMI/HIWN
