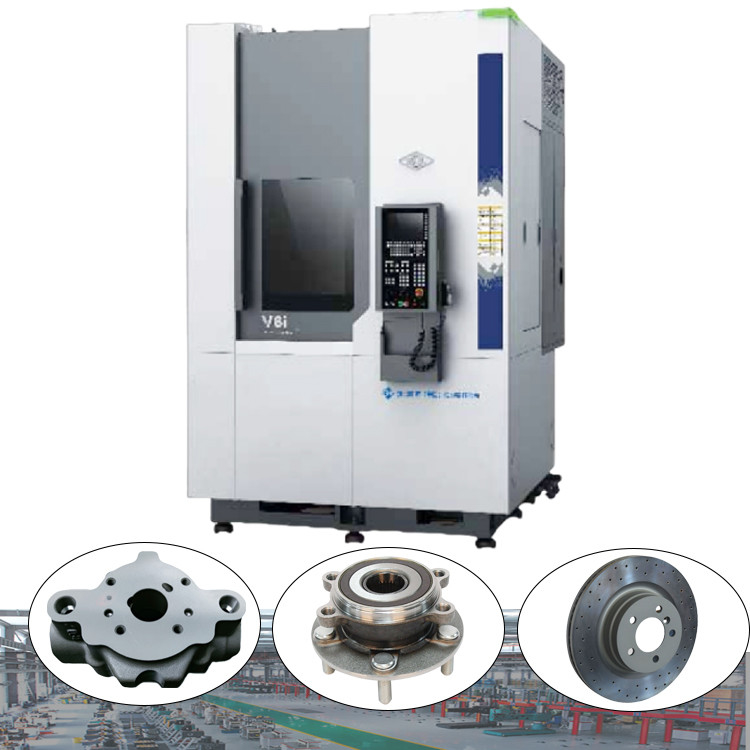

Tornio CNC verticale combinato fresatrice per metallo ad alta precisione SMTCL
Marchio:
SMTCL
Numero di modello:
V2 V4
Luogo di origine:
Cina
Certificazione:
CE ISO certification
Quantità minima di ordine:
1
Capacità di fornitura:
50 serie al mese
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | V2 V4 |
|---|---|---|---|
| CNC oppure no: | cnc | Parola chiave: | Torni CNC verticali |
| Tipo con naso a mandrino: | A2-8 | Potenza di uscita del motore principale: | 15/18.5KW |
| Diametro massimo dell'altalena sopra il letto: | Φ500 /Φ650 mm | Altezza tagliente massima: | 350/500 mm |
| Evidenziare |
Centrale di tornitura CNC verticale ad alta precisione,Torno CNC verticale V2,Combinazione di macchine per la fresatura di torni pesanti |
||
Descrizione del prodotto
Descrizione del prodotto:
V2/4 Serie Alto precisione Verticale CNC Torno
Il tornio verticale CNC è una macchina utensile per la lavorazione di pezzi di lavoro, caratterizzata da uno mandrino perpendicolare alla superficie di lavoro.Utilizza un sistema di controllo numerico per controllare il movimento dello strumento per ottenere un'operazione di lavorazione accurataIl tornio verticale CNC è generalmente composto da un corpo utensile, da un banco di lavoro, da uno spinello, da un portautensili, da un sistema CNC e così via.fornire supporto e rigidità stabili. Il banco di lavoro è una piattaforma per tenere i pezzi di lavoro e può essere sollevato e ruotato in base alle esigenze.e la velocità e la velocità di alimentazione possono essere controllati dal sistema CNC. Il supporto utensile è una parte utilizzata per fissare lo strumento, che può realizzare l'alimentazione e riavvolgimento dello strumento.che può controllare la traccia in movimento e i parametri di lavorazione dello strumento attraverso il programma. Il tornio verticale CNC ha i vantaggi di alta precisione, alta efficienza e forte flessibilità. Può eseguire una varietà di operazioni di lavorazione, come tornitura, fresatura, perforazione, ecc.Attraverso la programmazione del sistema di controllo numericoI torni verticali CNC sono ampiamente utilizzati nell'industria aerospaziale, automobilistica,lavorazione della muffa e altri campi.Caratteristiche del prodotto:

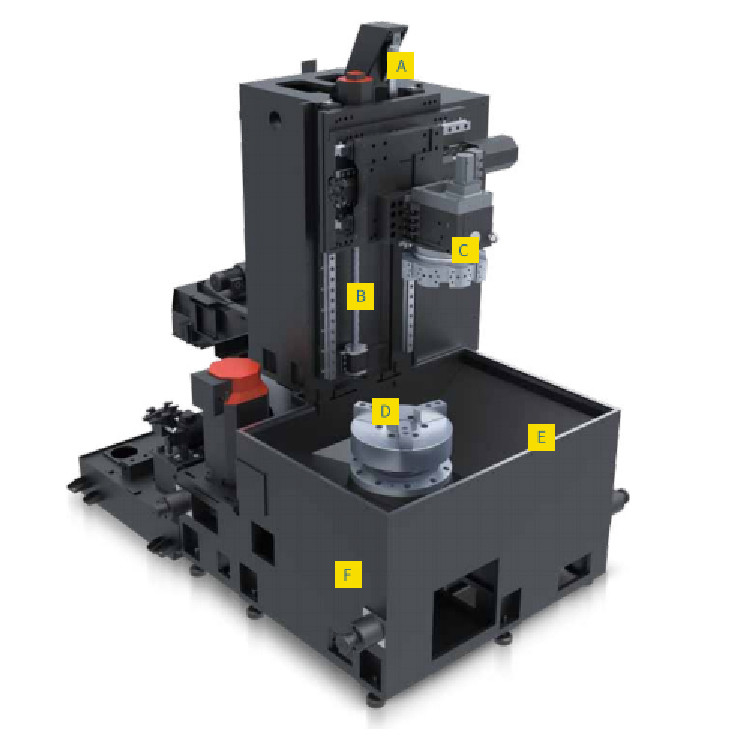

A,Bilancio dell'azoto
Il meccanismo indipendente di bilanciamento dell'azoto garantisce un movimento rapido sull'asse Z e offre la protezione ambientale e il risparmio energetico.
B,Struttura compatta
La struttura dell'unità principale è compatta e la superficie è ridotta
C, due assi ad alta velocità
L'efficienza della lavorazione è effettivamente migliorata
D, spindle integrale
La struttura impermeabile a doppio labirinto garantisce l'affidabilità del fusibile.
E,Angolo di scarica di chip di grandi dimensioni
L'angolo di scarico del chip è ingrandito per assicurare una scarica fluida del chip.
F, integrale
Il letto è stato analizzato e ottimizzato per migliorare la rigidità della macchina utensile.
Dettagli del prodotto:
Serie V2Torni verticali CNC
The productfeatures compact and robust high rigidity structure and applies to machining of automotive components such as small-sizebrake disc and flywheel as well as electric motor and water pump housingIl prodotto può essere utilizzato per la tornitura morbida/dura di portanti di piccole dimensioni ed è in grado di sostituire la macinazione con la tornitura.
Torno CNC verticale della serie V4
Il prodotto presenta una combinazione perfetta di elevate prestazioni di lavorazione e una bassa occupazione della superficie del pavimento, ed è applicabile alla lavorazione di componenti automobilistici quali mozzo delle ruote, disco dei freni e volano, ecc.Il prodotto può essere utilizzato anche per il tornituraio morbido/duro dei cuscinetti ed è in grado di realizzare la sostituzione della macinazione con il tornituraio.Il prodotto è in grado di realizzare la rotazione del disco del freno dopo l'installazione dell'albero di frenatura, migliorando notevolmente l'efficienza e la precisione di lavorazione.
Parametri del prodotto:
|
Articolo
|
Unità
|
V2S
|
V4C
|
V4S
|
|
Capacità di lavorazione
|
||||
|
Diametro massimo dell'altalena sopra il letto
|
mm
|
Φ500
|
Φ650
|
Φ720
|
|
Altezza massima di taglio
|
mm
|
350
|
500
|
650
|
|
Diametro di taglio massimo
|
mm
|
Φ330
|
Φ500
|
Φ600
|
|
Fusoliera
|
||||
|
Tipo di naso a fusione
|
|
A2-8
|
A2-8
|
A2-11
|
|
Intervallo di velocità dello spinello
|
r/min
|
50-3000
|
50-2500
|
50-2500
|
|
Potenza di uscita del motore principale
|
KW
|
15/18.5
|
15/18.5
|
22/30
|
|
Torsione massima di uscita dello mandrino
|
Nm
|
472 motore β
Motore 530 α
|
549 motore β
715 motore α
|
1160 motore β
1169 motore α
|
|
Diametro della spina
|
centimetro
|
10 ¢
|
12 ¢
|
15 ¢
|
|
Nutrimento
|
||||
|
Velocità di attraversamento rapida dell'asse X
|
m/min
|
30
|
18
|
18
|
|
Velocità di attraversamento veloce dell'asse Z
|
r/min
|
30
|
18
|
18
|
|
Viaggi
|
||||
|
percorrenza dell'asse x
|
mm
|
200
|
300
|
300
|
|
Viaggio sull'asse Z
|
mm
|
400
|
520
|
690
|
|
Punto utensile
|
||||
|
Tipo di palo utensile
|
|
Orizzontale otto posizioni.
|
Orizzontale otto posizioni.
|
Orizzontale otto posizioni.
|
|
Dimensioni degli attrezzi
|
|
25*25/Φ40
|
25*25/Φ50
|
25*25/Φ50
|
|
Accuratezza
|
||||
|
Precisione di lavorazione
|
|
IT6
|
IT6-IT7
|
IT6-IT7
|
|
Fabbricazione a partire da prodotti della voce 8528
|
|
Ra1.25
|
Ra1.6
|
Ra1.6
|
|
Precisione di posizionamento
|
||||
|
Asse X
|
mm
|
0.008
|
0.008
|
0.008
|
|
Asse Z
|
mm
|
0.008
|
0.008
|
0.008
|
|
Ripetibilità del posizionamento
|
||||
|
Asse X
|
mm
|
0.004
|
0.005
|
0.005
|
|
Asse Z
|
mm
|
0.005
|
0.005
|
0.005
|
|
Capacità massima di carico
|
||||
|
Dischi (compresi i freni)
|
kg
|
300
|
350
|
400
|
|
Peso della macchina
|
||||
|
Unità principale
|
kg
|
4500
|
6800
|
7300
|
|
Dimensione globale
|
||||
|
L×W×H
|
mm
|
2000*1370*2275
|
2260*1780*2880
|
2260*1780*3060
|
Applicazione industriale:
Il nostro servizio:
Assicurarsi di ricevere una macchina di alta qualità
1Ogni parte deve essere ispezionata.
2- oltre 100 controlli di processo produttivo
3- Oltre 200 punti di ispezione
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna
Perché scegliere noi:
◆ Senso della qualità, le richieste dei clienti vengono prima di tutto
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
Di noi:
Benvenuti a visitarci!
Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, Cina. Siamo specializzati in tornio CNC, centro di lavorazione verticale, centro di lavorazione orizzontale, centro di lavorazione portico, centro di lavorazione a cinque assi,altri macchinari per la lavorazione del ferro o del carbonioLa qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
La nostra fabbrica ha più di 80 anni di storia nella produzione di macchine utensili.Sono stati uno dei leader dell'industria della macchina utensili della Cina e il più grande produttore di macchine utensili in CinaI prodotti delle macchine utensili comprendono automobili, aviazione, nuove energie, macchine per la costruzione, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altre industrie.Prendiamo la missione di fornire le macchine utensili con la tecnologia di punta, alta qualità e buon servizio ai nostri clienti in tutto il mondo!
La nostra fabbrica:

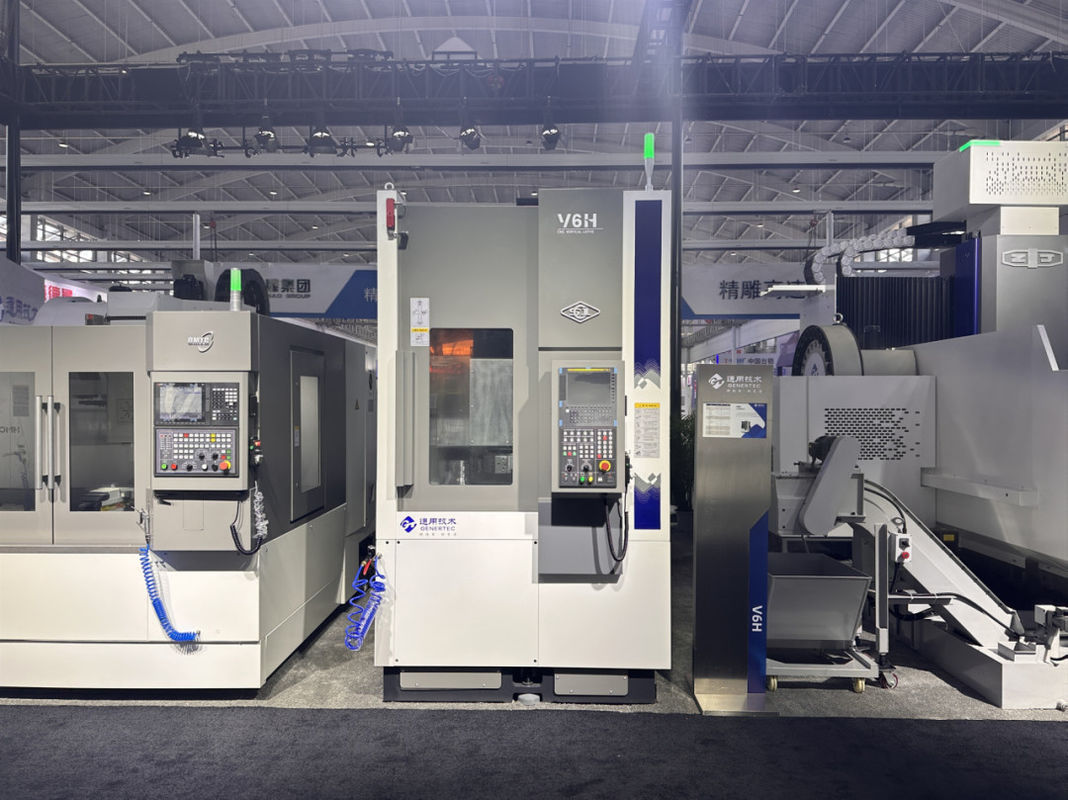

Mostra:
FAQ:
D. Lei è una società commerciale o produttiva?
Siamo un'azienda di produzione.
Q2. Quali sono i principali prodotti della vostra azienda?
Siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina da trivellazione, la macchina da trivellazione radiale, e così via.
Q3. Puoi fornire una macchina personalizzata o SPM (macchina per scopi speciali)?
Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.
D4: Quali sono i termini di garanzia?
Forniremo un sostituto per le parti che si rivelano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.
a partire dalla data della polizza di carico della macchina.
Q5. Quali sono i servizi?
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
D6: Perché scegliere la vostra azienda?
I prodotti derivanti dallo sviluppo, dalla progettazione, dalla fabbricazione e dall'assemblaggio dell'intero processo di produzione sono:
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
Q7: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.
D8: Quali sono i termini di pagamento?
T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.
