Luogo di origine:
Cina
Marca:
SMTCL
Certificazione:
CE ISO certification
Numero di modello:
GMC3580WGRS
Descrizione del prodotto:

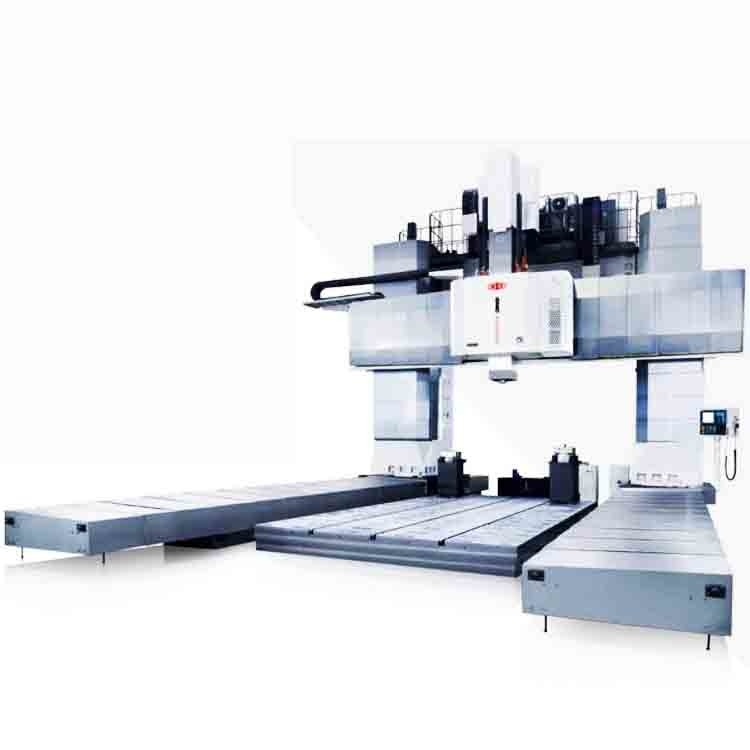

Macchina utensile serie GMC-WGRSsi applica principalmente alla lavorazione di componenti di grandi dimensioni per settori come ponti, locomotive ferroviarie, chimica, energia, macchine utensili, elettricità e costruzione navale, e utilizza componenti in metallo ferroso e non ferroso di medie/grandi dimensioni come oggetti di lavorazione. Dopo un solo fissaggio del pezzo, il prodotto è in grado di completare continuamente lavorazioni ad alta precisione ed efficienza di più procedure come foratura, alesatura e maschiatura rigida di piani di fresatura, gradini, scanalature, profili complicati, cavità e vari fori. Il telaio a portale presenta un'elevata rigidità e un buon mantenimento della precisione ed è in grado di adattarsi alla lavorazione di taglio a lungo termine di vari materiali diversi, nel frattempo, il prodotto presta attenzione ai doppi requisiti di alta precisione e taglio pesante.
Articolo
|
unità
|
GMV 3580WGRS
|
GMV 4580WGRS
|
||
Banco da lavoro
|
Dimensione del banco da lavoro
|
mm
|
3500×8000
|
4500×8000
|
|
Distanza tra le due colonne
|
mm
|
4600
|
5600
|
||
Capacità di carico del banco da lavoro
|
t/m2
|
15
|
15
|
||
Larghezza scanalatura a T
|
mm×pz
|
36
|
36
|
||
Lavorazione
range |
Corsa massima del portale - Asse X
|
mm
|
8000
|
8000
|
|
Corsa massima del carrello - Asse Y
|
mm
|
5100
|
6100
|
||
Corsa massima del montante - Asse Z
|
mm
|
1500
|
1500
|
||
Corsa massima della traversa - Asse W
|
mm
|
2000
|
2000
|
||
Distanza dal naso del mandrino al banco da lavoro - Massima
|
mm
|
3500
|
3500
|
||
|
Distanza dal naso del mandrino al banco da lavoro - Minima
|
mm
|
0
|
0
|
|
Mandrino
|
Foro conico (7:24)
|
|
BT50
|
BT50
|
|
Gamma di velocità
|
giri/min
|
40-3000
|
40-3000
|
||
Coppia in uscita (nominale/30min)
|
N.m
|
3000/3600
|
3000/3600
|
||
Potenza motore mandrino (nominale/30min)
|
kW
|
58/69
|
58/69
|
||
Dimensione della sezione del montante rettangolare
|
mm
|
500×500
|
500×500
|
||
Avanzamento
|
Gamma di velocità di avanzamento
|
mm/min
|
1-6000
|
1-6000
|
|
Movimento rapido Asse X
|
m/min
|
10
|
10
|
||
Movimento rapido Asse Y
|
m/min
|
12
|
12
|
||
Movimento rapido Asse Z
|
m/min
|
12
|
12
|
||
Movimento rapido Asse W
|
m/min
|
2
|
2
|
||
Posizionamento
precisione della macchina |
Asse X
|
mm
|
0.012/2000
|
0.012/2000
|
|
Asse Y
|
mm
|
0.03
|
0.035
|
||
Asse Z
|
mm
|
0.025
|
0.025
|
||
Asse W
|
mm
|
0.025 (scala a griglia (standard))
|
0.025 (scala a griglia (standard))
|
||
Ripetibilità
precisione |
Asse X
|
mm
|
0.01/2000
|
0.01/2000
|
|
Asse Y
|
mm
|
0.02
|
0.02
|
||
Asse Z
|
mm
|
0.012
|
0.012
|
||
Capacità elettrica totale
|
KVA
|
240
|
240
|
||
Spazio a pavimento richiesto dalla macchina (L*P*A) (per riferimento)
|
mm
|
22400×10600×10100
|
22400×11600×10100
|
IL NOSTRO Servizio:
1. Montaggio e collaudo prima della consegna
2. Risposta entro 24 ore e risoluzione del problema.
3. 1 anno di servizio di riparazione gratuito (solo danni non umani).
4. Soluzione di stoccaggio completa fornita
