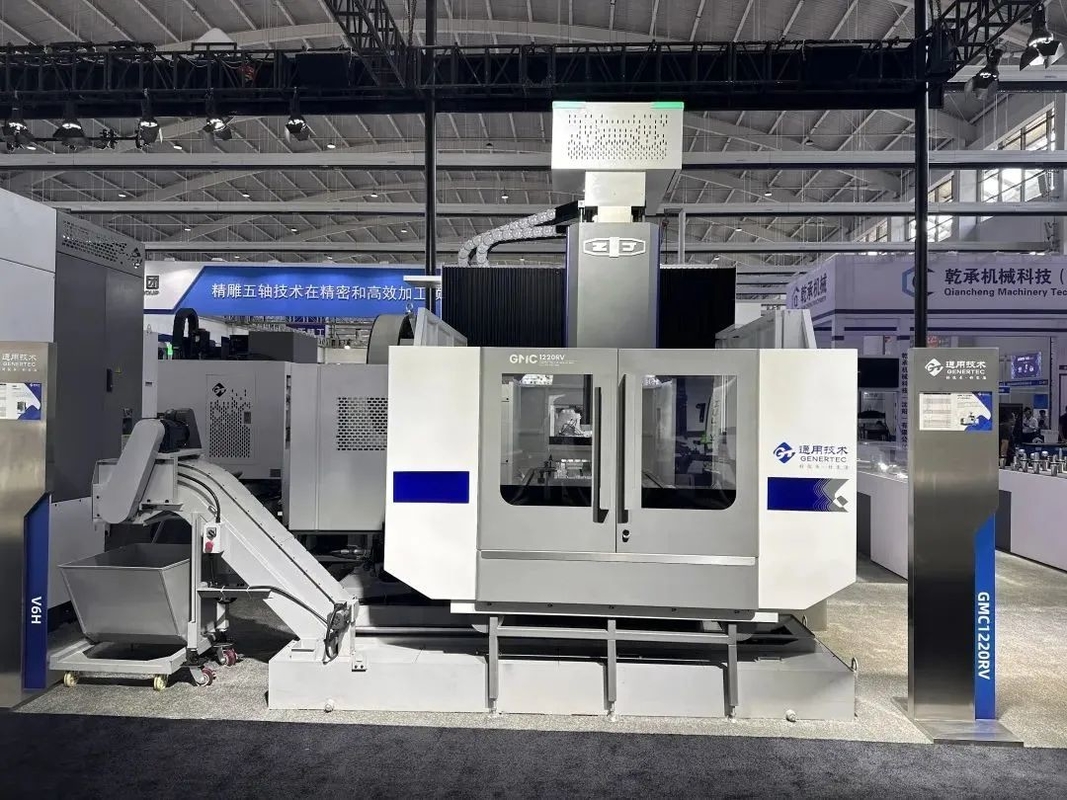

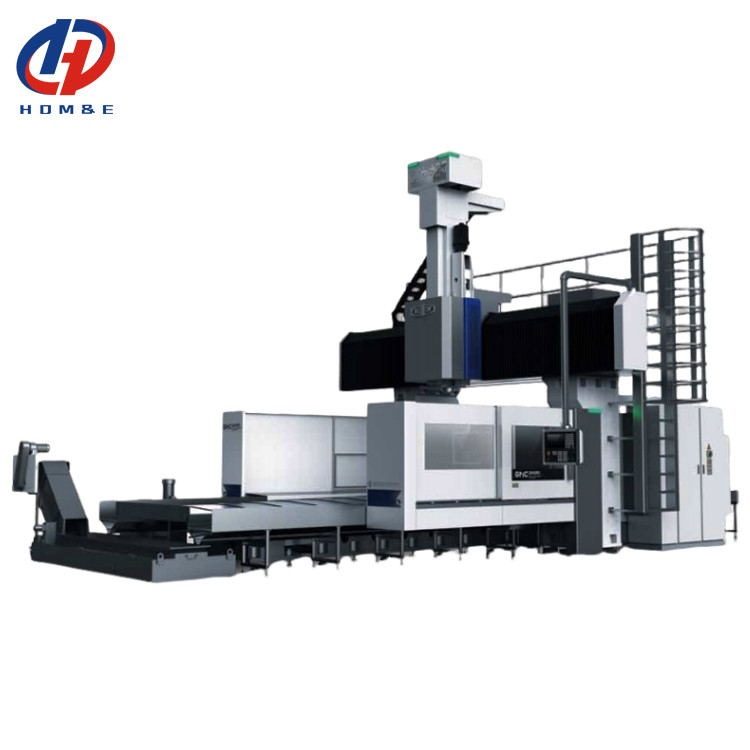

SMTCL Centro di lavorazione del cornicione GMC1220 SMTCL Portal Machining Boring And Milling Machine
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | GMC1220RV |
|---|---|---|---|
| CNC oppure no: | CNC | Parola chiave: | Centro di lavoro a portale |
| Sistema di controllo: | SIEMENS GSK FANUC (opzionale) | Caratteristiche: | Alesatrice e fresatrice |
| Applicazione: | Centro di lavorazione dei metalli | ||
| Evidenziare |
Centro di lavorazione CNC Portal,Centro di lavorazione per gallerie metalliche,Portal Boring e fresatura macchina |
||
Descrizione del prodotto
Descrizione del prodotto:
La macchina utensile della serie GMC-RV è una macchina per la trivellazione/fresatura di tipo portale con banco di lavoro mobile e traversa fissa, adotta una ramma di rivestimento ad alta rigidità,e è un utensile per macchine di taglio ad alta velocità e pesanteLa serie di macchine utensili è utilizzata per la lavorazione di vari tipi di componenti precisi quali vari pezzi di grande dimensione fondamentali, pezzi di piastra, pezzi a disco, pezzi di alloggiamento e stampi.Il prodotto è configurato con testa di fresatura automatica ad angolo retto, ed è in grado di completare l'elaborazione di varie procedure quali la fresatura, la trivellazione, la perforazione, l'espansione,riempimento e rigidità dei piani diversi dal piano inferiore di installazione dopo una volta di fissaggioIl prodotto si applica principalmente a settori come la costruzione navale, la produzione di energia, le macchine pesanti, le locomotive, le macchine utensili, le macchine tessili, le macchine per la stampa e la produzione di stampi, ecc.Il prodotto presenta un design modularizzatoIl suo eccellente rapporto prezzo/prestazioni è la scelta migliore per i clienti nazionali ed esteri.
Dettagli del prodotto:
Caratteristica 1: rigidità e stabilità - prove di prestazione di 360 giorni + prove di taglio di prototipi di lotti, garantendo pienamente la rigidità e la stabilità della macchina utensile
Caratteristica 2: rigidità e stabilità - test di prestazione di 360 giorni + test di taglio dei prototipi di lotti, garantendo pienamente la rigidità e la stabilità della macchina utensile
Caratteristica 3: Alta precisione ed efficienza - Parametri paragonabili ai prodotti per portiere, efficienza ottimale; un team di ottimizzazione di oltre 30 persone garantisce che ogni prodotto sia ottimizzato al massimo.per i clienti
Caratteristica 4: Intelligente e facile da usare - Interfaccia personalizzata su richiesta, collaborazione approfondita tra il team di Shenyang Machine Tool e Siemens, su misura per le esigenze dei clienti
Integrazione profonda con Siemens, interfaccia di processo personalizzata, prestazioni e efficienza ottimali nella stessa specifica; supporta i test di processo completo dei programmi di lavorazione,compresa la simulazione del taglio di prova, rilevamento delle collisioni e cambio degli utensili, con una coerenza quasi del 100% con i risultati dei verifiche di prova di taglio delle macchine utensili reali
Parametri del prodotto:
|
Articolo
|
unità
|
GMC 1220RV
|
GMC 1530RV
|
GMC 1630RV
|
GMC 2040RV
|
|||
|
Scaffalatura
|
Dimensioni del banco di lavoro
|
mm
|
1250×2000
|
1500 × 3000
|
1600×3000
|
2000×4000
|
||
|
Distanza tra due colonne
|
mm
|
1500
|
1750
|
2400
|
2800
|
|||
|
Capacità di carico del banco
|
kg
|
5000
|
10000
|
15000
|
18000
|
|||
|
Larghezza del solco a T
|
mm × pcs
|
22×8
|
22×9
|
22×9
|
22×11
|
|||
|
Fabbricazione meccanica
gamma |
L'asse di marcia-X del banco di lavoro
|
mm
|
2000
|
3000
|
3200
|
4200
|
||
|
Viaggio della diapositiva
|
mm
|
1300
|
1550
|
2600
|
3000
|
|||
|
Ram travel-Z
|
mm
|
750
|
750
|
1000[1250]
|
1000[1250]
|
|||
|
Distanza dal naso dello spinello al banco di lavoro
|
Massimo
|
mm
|
950
|
950
|
1400
|
1400
|
||
|
Minimo
|
mm
|
200
|
200
|
400[150]
|
400[150]
|
|||
|
Fusoliera
|
Fuoco conipero (07:24)
|
|
BT1 commercio
|
BT1 commercio
|
BT1 commercio
|
BT1 commercio
|
||
|
Intervallo di velocità
|
r/min
|
40-6000
|
40-6000
|
40-4500 40-6000
|
40-4500 40-6000
|
|||
|
Torsione di uscita (nominale/30 min)
|
N.m.
|
460/552
|
460/552
|
770/924
|
770/924
|
|||
|
Potenza del motore del mandrino (frattato/30 min)
|
kW
|
12/14.4
|
12/14.4
|
22/26.4
|
22/26.4
|
|||
|
Dimensioni di sezione del ram rettangolare
|
mm
|
400×320
|
400×320
|
400×400
|
400×400
|
|||
|
Nutrimento
|
Intervallo di velocità di alimentazione
|
mm/min
|
1-8000
|
1-8000
|
1-8000
|
1-8000
|
||
|
Asse X di rapido movimento
|
m/min
|
20
|
20
|
15
|
15
|
|||
|
Asse Y di movimento rapido
|
m/min
|
20
|
20
|
15
|
15
|
|||
|
Asse Z di movimento rapido
|
m/min
|
16
|
16
|
12
|
12
|
|||
|
Posizionamento
accuratezza della macchina |
Asse X
|
mm
|
0.025
|
0.03
|
0.03
|
0.032
|
||
|
Asse Y
|
mm
|
0.016
|
0.025
|
0.025
|
0.025
|
|||
|
Asse Z
|
mm
|
0.015
|
0.015
|
0.02[0.022]
|
0.02[0.022]
|
|||
|
Ripetibilità
accuratezza |
Asse X
|
mm
|
0.012
|
0.014
|
0.014
|
0.016
|
||
|
Asse Y
|
|
0.008
|
0.012
|
0.012
|
0.012
|
|||
|
Asse Z
|
mm
|
0.006
|
0.006
|
0.008[0.010]
|
0.008[0.010]
|
|||
|
Capacità elettrica totale
|
KVA
|
50
|
50
|
80
|
80
|
|||
|
Spazio a pavimento richiesto dalla macchina (L*W*H)
|
mm
|
8300 × 6000 × 5000
|
10300 × 6300 × 5000
|
10800×8100×6200[6500]
|
12600 × 8300 × 6200[6500]
|
|||
Il nostro servizio:
Assicurarsi di ricevere una macchina di alta qualità
- Ogni parte deve essere ispezionata.
- Oltre 100 sistemi di controllo dei processi di produzione
- Oltre 200 elementi di controllo
- Trattamento dei campioni di ciascuna macchina
- 72 ore di prova prima della consegna
Perché scegliere noi:
- Senso di qualità, le richieste dei clienti vengono prima di tutto.
- 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
- Produttore ad alta tecnologia con capacità di ricerca e progettazione
- Sistema di approvvigionamento stabile e maturo
- Giovani venditori attivi e ingegneri per servizi istantanei ((24 ore online)
- Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
- Il nostro principio di progettazione struttura: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
Di noi:
Benvenuti a visitarci!
Shanghai HD M&E Tech Co., Ltd è situata a Shanghai, Cina. Siamo specializzati in tornio CNC, centro di lavorazione verticale, centro di lavorazione orizzontale, centro di lavorazione portico, centro di lavorazione a cinque assi,altri macchinari per la lavorazione del ferro o del carbonioLa qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
La nostra fabbrica ha più di 80 anni di storia nella produzione di macchine utensili.Sono stati uno dei leader dell'industria della macchina utensili della Cina e il più grande produttore di macchine utensili in CinaI prodotti delle macchine utensili comprendono automobili, aviazione, nuove energie, macchine per la costruzione, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altre industrie.Prendiamo la missione di fornire le macchine utensili con la tecnologia di punta, alta qualità e buon servizio ai nostri clienti in tutto il mondo!
La nostra fabbrica:
Mostra:
FAQ:
D. Lei è una società commerciale o produttiva?
Siamo un'azienda di produzione.
Q2. Quali sono i principali prodotti della vostra azienda?
Siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina di perforazione, la macchina di perforazione radiale, e così via
Q3. Puoi fornire una macchina personalizzata o SPM (macchina per scopi speciali)?
Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.
D4: Quali sono i termini di garanzia?
Forniremo un sostituto per le parti che si rivelano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.
Q5. Quali sono i servizi?
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
D6: Perché scegliere la vostra azienda?
I prodotti derivanti dallo sviluppo, dalla progettazione, dalla fabbricazione e dall'assemblaggio dell'intero processo di produzione sono:
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
Q7: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.
D8: Quali sono i termini di pagamento?
T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.
