Descrizione del prodotto:

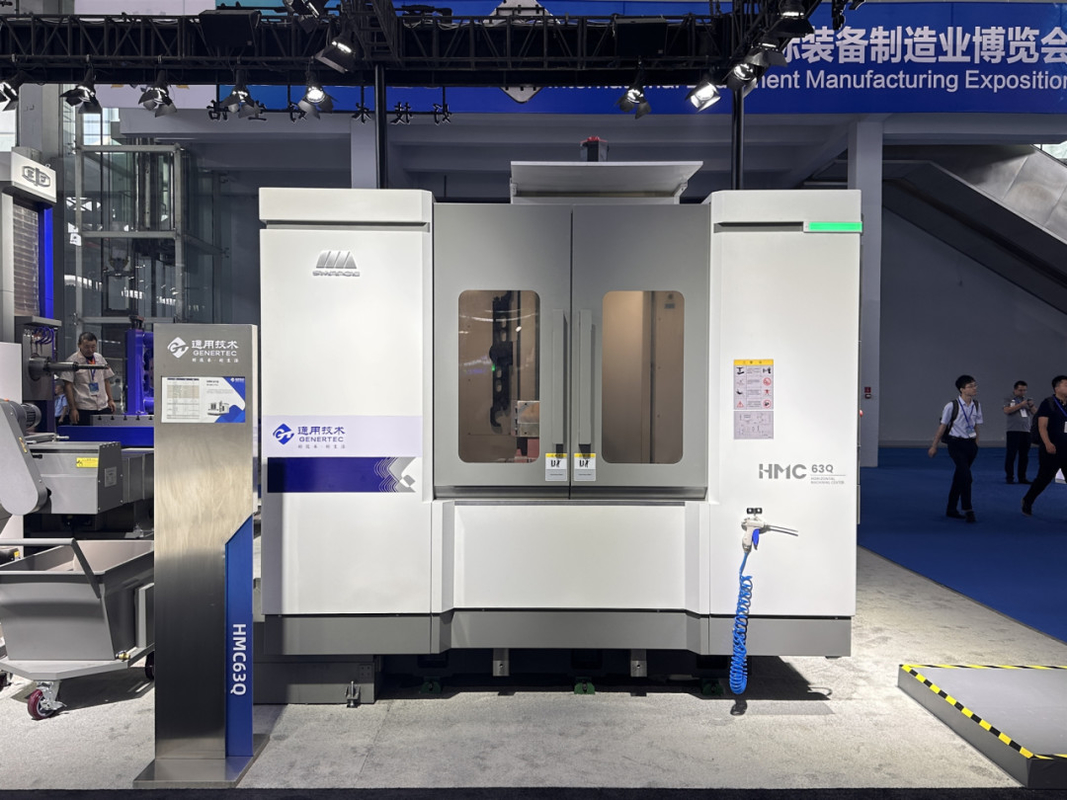

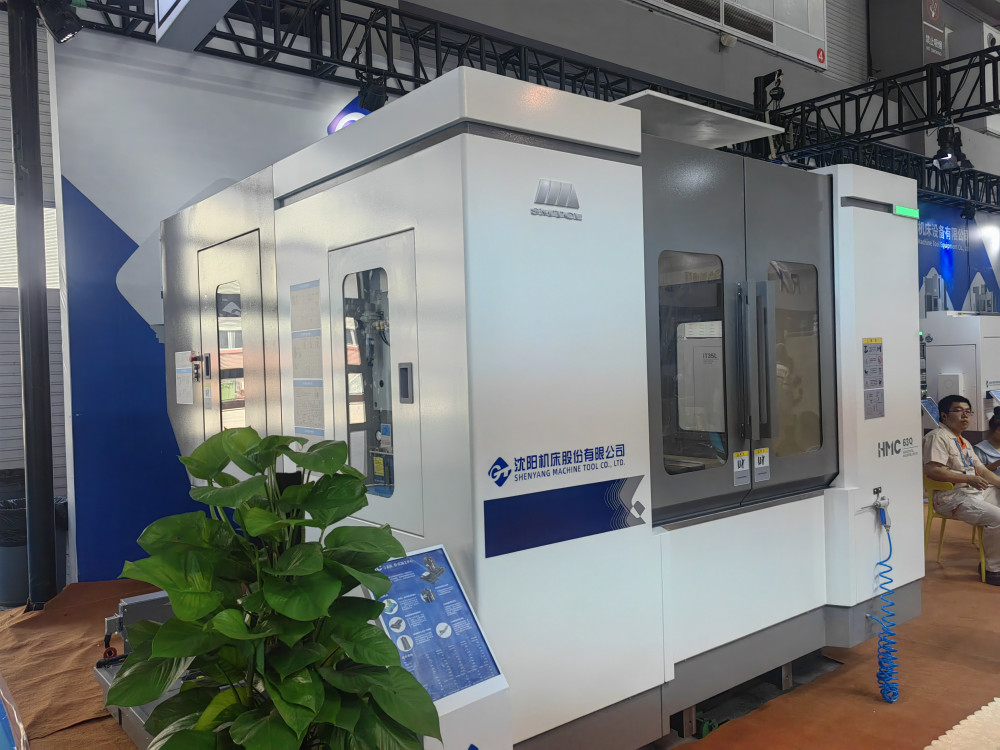

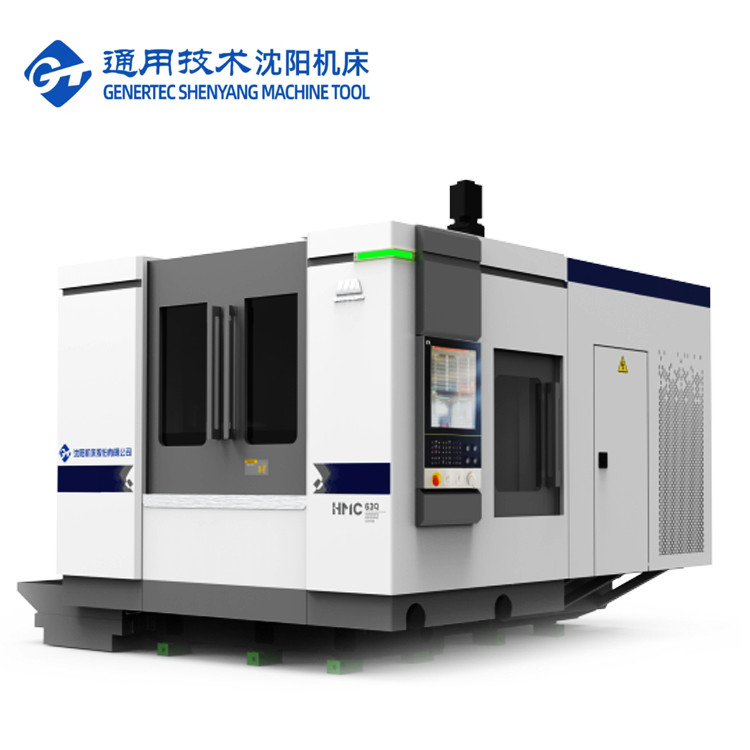

Centrale di lavorazione orizzontale (serie 50Q)
Il centro di lavorazione orizzontale della serie HMC-Q è una nuova generazione di macchina ad alte prestazioni e compatta.Valvole e altre industrie. Può soddisfare i requisiti di lavorazione di singoli o piccoli lotti di prodotti con elevata efficienza
Caratteristiche del prodotto:
1Struttura di elevata stabilità
- Legno di fusione integrale a forma di T invertito
- La base del motore e la colonna dell'asse Y sono fuse insieme
- Spindle simmetrico termicamente
2,Alta capacità di elaborazione
- Fabbricazione a partire da prodotti della voce 8528
- Scelta multi-fuso per soddisfare diverse condizioni di lavoro
- Diversi tipi di configurazione del magazzino degli utensili, soddisfacenti diverse efficienze
3Funzione intelligente
- Piano di controllo e manutenzione intelligente
- Backup automatico dei dati
- Controllo intelligente del carico del mandrino
Dettagli del prodotto:
Struttura di ottimizzazione degli elementi finiti e della topologia
La macchina utensile è progettata con analisi degli elementi finiti e ben rigidata, la struttura complessiva e la parte principale sono ottimizzate per migliorare la rigidità e la stabilità dell'intera macchina.
Legno di fusione integrata ad alta resistenza
Letto integrato a forma di T invertito, grande tracciato, basso centro di gravità, ben rigidato, rinforzato anti-deformazione, utilizzando 4 gruppi di gabbia contorta per la rimozione dei frammenti assicurare l'efficienza di rimozione
- l'asse motore base e la colonna sono fuse insieme
La struttura a doppia parete è adottata dalle colonne di questa serie, base del motore a asse Y e colonna sono
con una lunghezza massima di 20 mm o più, ma non superiore a 150 mm
Spindle simmetrico termicamente
Spindle di simmetria termica migliora la controllabilità della deformazione termica; eccellente stabilità termica.
per la fabbricazione di apparecchiature per la produzione di prodotti della voce 8528

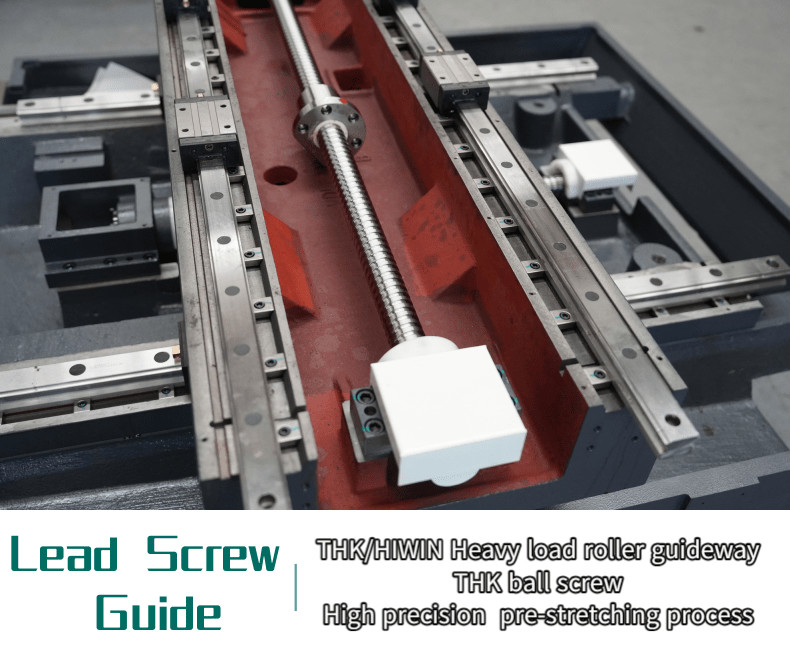

Tutti e tre gli assi sono dotati
la vite a sfera di precisione, viene adottato un processo di pre-allungamento per ridurre efficacemente l'influenza del riscaldamento della vite durante il lavoro, migliorare la precisione della macchina utensile,maggiore capacità anti-deformazione e conservazione della precisione.

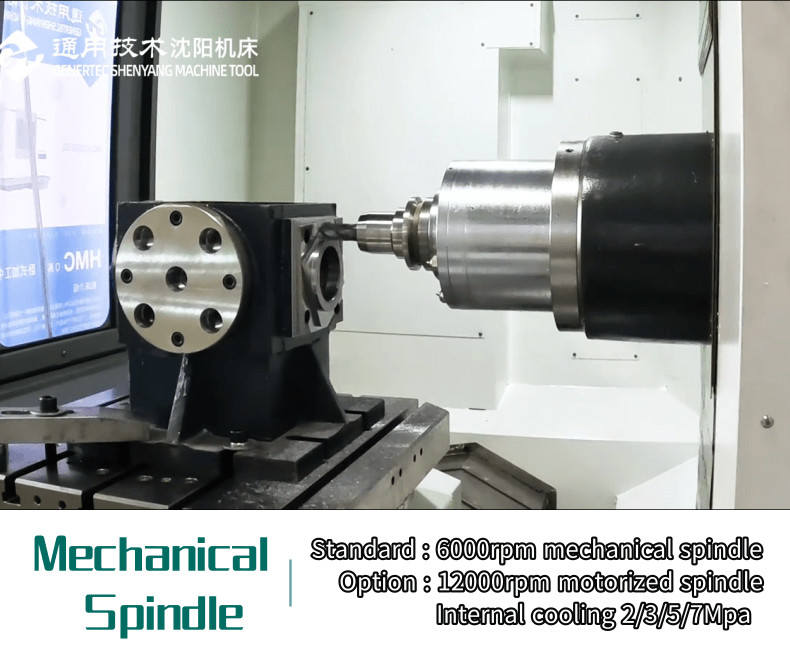

Fuse meccaniche
◆ Due cambio di velocità è adottato per
ottenere dall'elaborazione ad alta velocità al taglio pesante
◆ Disposizione di cuscinetti di larga lunghezza, elevata rigidità
Parametri del prodotto:
| Articolo |
Unità |
HMC 50Q |
| Tavolo di lavoro |
| Dimensioni del tavolo da lavoro |
mm |
500*500 |
| Capacità della tavola da lavoro |
kg |
800 |
| Numero di tavoli da lavoro |
pcs |
1(2) |
| Intervallo di lavoro |
| Percorso dell'asse X |
mm |
750 |
| Percorso dell'asse Y |
mm |
600 |
| Percorso dell'asse Z |
mm |
600 |

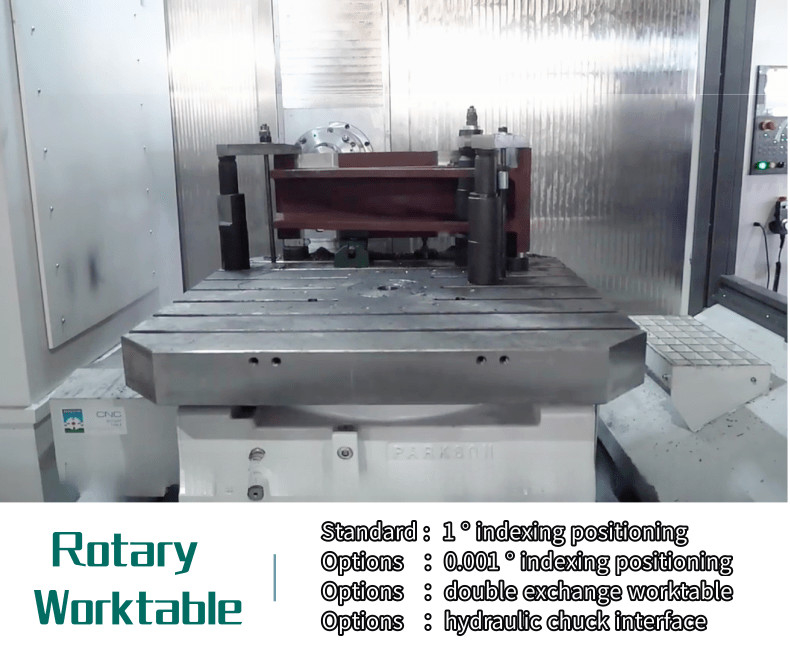

| Indicizzazione dell'asse B |
|
1° × 360 |
| Diametro di rotazione massimo del pezzo da lavorare |
mm |
Φ800 |
| Distanza dal naso dello spinello al centro del tavolo da lavoro |
mm |
750Max |
| Distanza dal naso dello spinello al centro del tavolo da lavoro |
mm |
150 minuti |
| Distanza tra la superficie della tavola da lavoro e la superficie della tavola da lavoro |
mm |
650Max |
| Distanza tra la superficie della tavola da lavoro e la superficie della tavola da lavoro |
mm |
50 minuti |
| Fusoliera |
| Conico del mandrino (7: 24) |
|
BT1 commercio |
| Velocità massima |
rpm |
8000 |
| Potenza del motore dello spinello (continua/S2) |
kW |
7.5/11 |
| Torsione massima di uscita ((continua/S2) |
mm |
53/105 ((15min) |

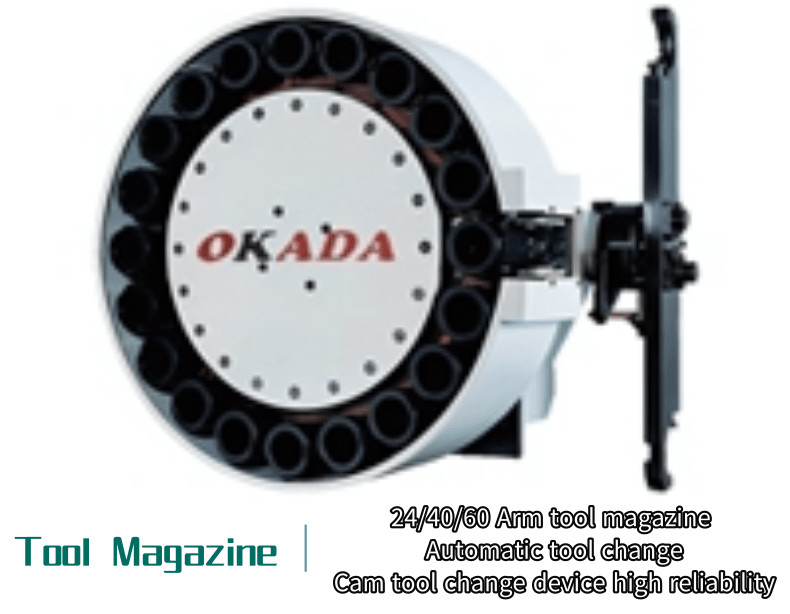

| Rivista di attrezzi |
| Capacità del magazzino utensili |
PCS |
24 |
| Lunghezza massima dello strumento |
- Sì. |
300 |
| Peso massimo dello strumento |
kg |
8 |
| Massimo diametro dell'utensile pieno/vuoto |
mm |
Φ78/Φ120 |
| Tempo di sostituzione dell'utensile (T-T) |
s |
3 |
| Mangimi |
| Velocità massima di alimentazione di taglio ((X/Y/Z) |
mm/min |
1-36000 |
| Trasferimento rapido ((X/Y/Z) |
M/min |
36 |
| Precisione di posizionamento |
| Asse X/Y/Z |
mm |
0.01 |
| Asse B ((1° X360) |
️ |
10 |
| Precisione del posizionamento ripetitivo |
| Asse X/Y/Z |
mm |
0.006 |
| Asse B ((1° × 360) |
️ |
3 |
| Dimensione complessiva ((LxWxH) |
mm |
3250*2650*2650 |
| Spazio a pavimento |
mm |
4000*4000 |

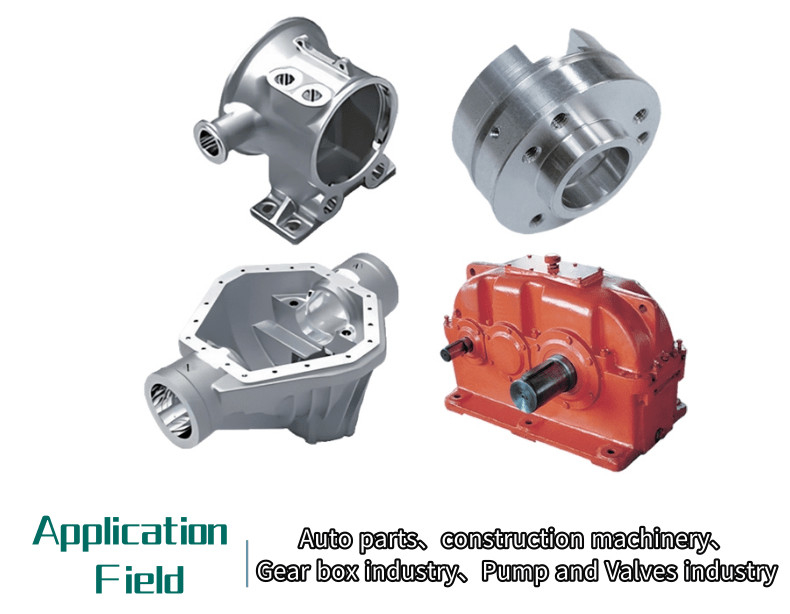

Applicazione industriale:
Campioni di pezzo da lavoro
Il nostro servizio:
Assicurarsi di ricevere una macchina di alta qualità
- Ogni parte deve essere ispezionata.
- Oltre 100 sistemi di controllo dei processi di produzione
- Oltre 200 elementi di controllo
- Trattamento dei campioni di ciascuna macchina
- 72 ore di prova prima della consegna
Perché scegliere noi:
- Senso di qualità, le richieste dei clienti vengono prima di tutto.
- 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
- Produttore ad alta tecnologia con capacità di ricerca e progettazione
- Sistema di approvvigionamento stabile e maturo
- Giovani venditori attivi e ingegneri per servizi istantanei ((24 ore online)
- Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
- Il nostro principio di progettazione struttura: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
Di noi:
Benvenuti a visitarci!
Shanghai HD M&E Tech Co., Ltd è situata a Shanghai, Cina. Siamo specializzati in tornio CNC, centro di lavorazione verticale, centro di lavorazione orizzontale, centro di lavorazione portico, centro di lavorazione a cinque assi,altri macchinari per la lavorazione del ferro o del carbonioLa qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
La nostra fabbrica ha più di 80 anni di storia nella produzione di macchine utensili.Sono stati uno dei leader dell'industria della macchina utensili della Cina e il più grande produttore di macchine utensili in CinaI prodotti delle macchine utensili comprendono automobili, aviazione, nuove energie, macchine per la costruzione, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altre industrie.Prendiamo la missione di fornire le macchine utensili con la tecnologia di punta, alta qualità e buon servizio ai nostri clienti in tutto il mondo!
La nostra fabbrica:
Mostra:
FAQ:
D. Lei è una società commerciale o produttiva?
Siamo un'azienda di produzione.
Q2. Quali sono i principali prodotti della vostra azienda?
Siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina da trivellazione, la macchina da trivellazione radiale, e così via.
Q3. Puoi fornire una macchina personalizzata o SPM (macchina per scopi speciali)?
Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.
D4: Quali sono i termini di garanzia?
Forniremo un sostituto per le parti che si rivelano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.
Q5. Quali sono i servizi?
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
D6: Perché scegliere la vostra azienda?
I prodotti derivanti dallo sviluppo, dalla progettazione, dalla fabbricazione e dall'assemblaggio dell'intero processo di produzione sono:
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
Q7: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.
D8: Quali sono i termini di pagamento?
T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.
