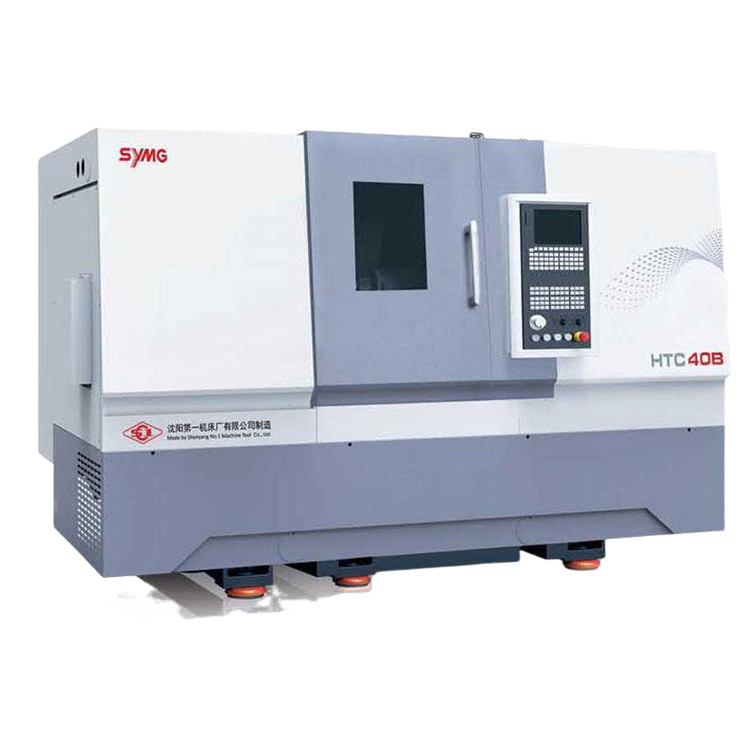

Tornio CNC a banco inclinato SMTCL HTC40B per metalli
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | HTC 40B500 |
|---|---|---|---|
| CNC oppure no: | CNC | Parola chiave: | Tornio inclinato di CNC del letto |
| Max. Lunghezza girata (mm): | 500 | Velocità massima del mandrino (rpm): | 3500 r.p.m |
| Viaggio (asse X): | 200 | Viaggio (asse Z): | 550 |
| Diametro di rotazione massimo: | Φ400 | Lunghezza massima di rotazione: | 500 |
| Swing massimo sul letto: | Φ600 | Max swing over slide: | Φ320 |
| Evidenziare |
Centrale di lavorazione del tornio CNC a letto inclinato HTC40B500,Macchine per la fresatura del tornio metallico CNC,Tornio inclinato di CNC del letto |
||
Descrizione del prodotto
Descrizione del prodotto:
Serie HTC 40BIl tornio CNC a banco inclinato è utilizzato principalmente per la tornitura di superfici cilindriche interne ed esterne, superfici coniche interne ed esterne con angolo di conicità arbitrario, superfici interne ed esterne rotanti complesse e filettature cilindriche e coniche di parti di tipo albero o di tipo disco, e può essere utilizzato per scanalatura, foratura, alesatura, allargatura e barenatura.
Caratteristiche del prodotto:

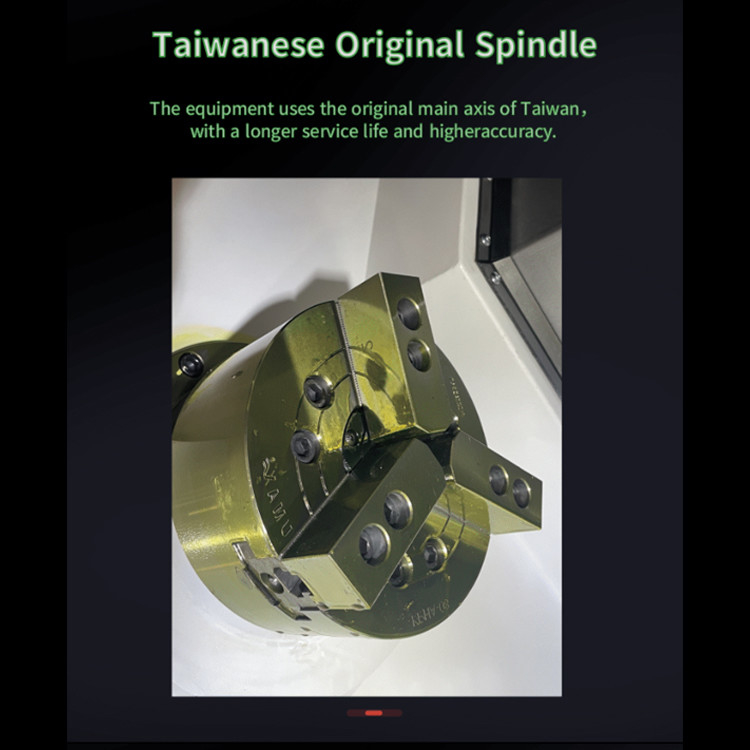

1, Aumentare la coppia del mandrino, aumentare le specifiche dei cuscinetti, fornire maggiore potenza e rigidità, mandrino A2-8

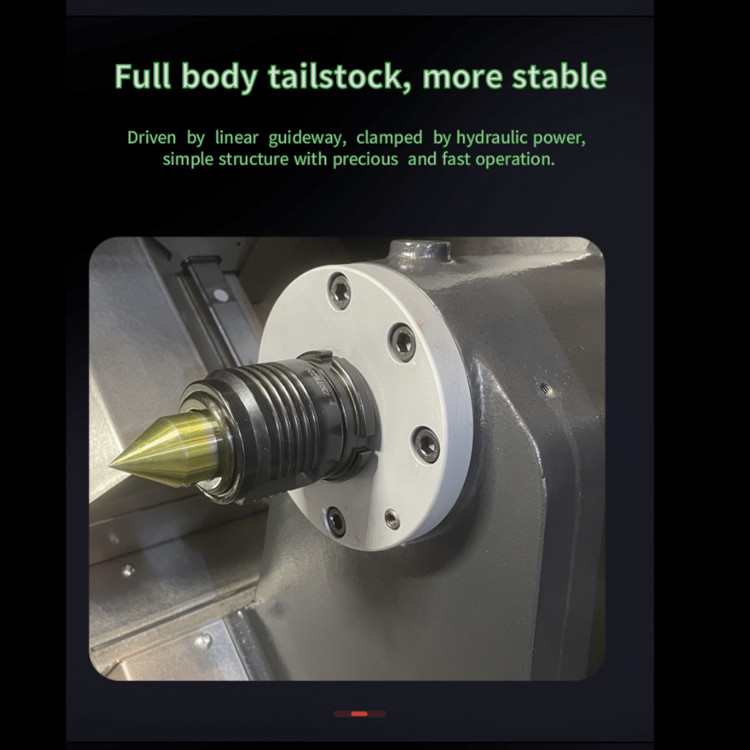

manicotto telescopico, bloccaggio manuale, buona rigidità.
|
Articoli
|
Unità
|
HTC40B/500
|
HTC40B/1000
|
|
|
Diametro massimo di oscillazione sul banco
|
mm
|
Φ600
|
Φ560
|
|
|
Lunghezza massima di tornitura
|
mm
|
500
|
970
|
|
|
Diametro massimo di tornitura
|
mm
|
400
|
400
|
|
|
Diametro massimo di oscillazione sul carro
|
mm
|
Φ320
|
Φ350
|
|
|
Nasello del mandrino
|
mm
|
A2-8
|
A2-8
|
|
|
Diametro del foro del mandrino
|
mm
|
Φ80
|
Φ80
|
|
|
Diametro massimo della barra passante
|
mm
|
Φ65
|
Φ65
|
|
|
Gamma di velocità del mandrino
|
giri/min
|
50-3500
|
50-4000
|
|
|
Coppia massima in uscita del mandrino
|
Nm
|
245
|
177
|
|
|
Motore principale
|
KW
|
15/11
|
15/11
|
|
|
Diametro del mandrino
|
pollici
|
10'' 10''
|
8''
|
|
|
Velocità di avanzamento rapido asse X
|
m/min
|
30
|
30
|
|
|
Velocità di avanzamento rapido asse Z
|
m/min
|
30
|
30
|
|
|
Corsa asse X
|
mm
|
200
|
200
|
|
|
Corsa asse Z
|
mm
|
550
|
1050
|
|
|
Corsa contropunta
|
mm
|
100
|
100
|
|
|
Conicità del cannotto della contropunta
|
Mohs
|
5#
|
4#
|
|
|

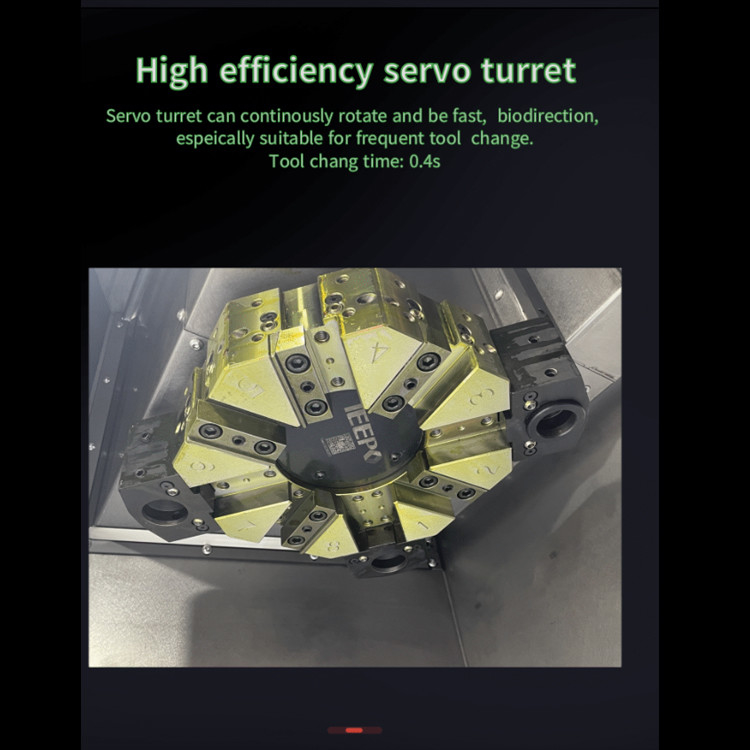

Forma del porta utensili standard
|
mm
|
Orizzontale a 8 stazioni
|
Orizzontale a 8 stazioni
|
|
|
Coltello esterno
|
mm
|
25×25
|
25×25
|
|
|
Diametro barra di alesatura
|
mm
|
Φ40/Φ32/Φ25/Φ20
|
Φ40/Φ32/Φ25/Φ20
|
|
|
Capacità di peso (tipo disco)
|
kg
|
200
|
200
|
|
|
Capacità di peso (parti albero)
|
kg
|
500
|
500
|
|
|
Peso della macchina
|
kg
|
4200
|
4650
|
|
|
Aspetto della macchina utensile
|
Lunghezza × larghezza × altezza
|
2700×1900×2100
|
3570×1860×1850
|
|
Applicazione industriale:
Esempi di pezzi
Il nostro servizio:
Assicurati di ricevere una macchina di alta qualità
1. Ogni parte deve essere ispezionata
4. Lavorazione di campioni di ogni macchina
5. 72 ore di prova prima della consegna
◆ 30 anni + di storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore high-tech con capacità di ricerca e progettazione
◆ Sistema di fornitura stabile e maturo
◆ Vendite e ingegneri giovani e attivi per servizi immediati (24 ore online)
◆ Aggiornamento del meccanismo in base all'ergonomia e alla facilità di manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, manutenzione a basso costo, non influisce sulla produzione
FAQ:
Q1. Sei una società commerciale o una società di produzione?
a partire dalla data della polizza di carico della macchina.
Pre-vendita: soluzioni personalizzate, pianificazione e progettazione; servizio one-to-one
Post-vendita: servizio online 7 giorni su 24 ore, guida remota all'installazione, collegamento con il sistema software del cliente
eseguiti tra gli stabilimenti con una catena di produzione completa che è la tua garanzia più affidabile.
