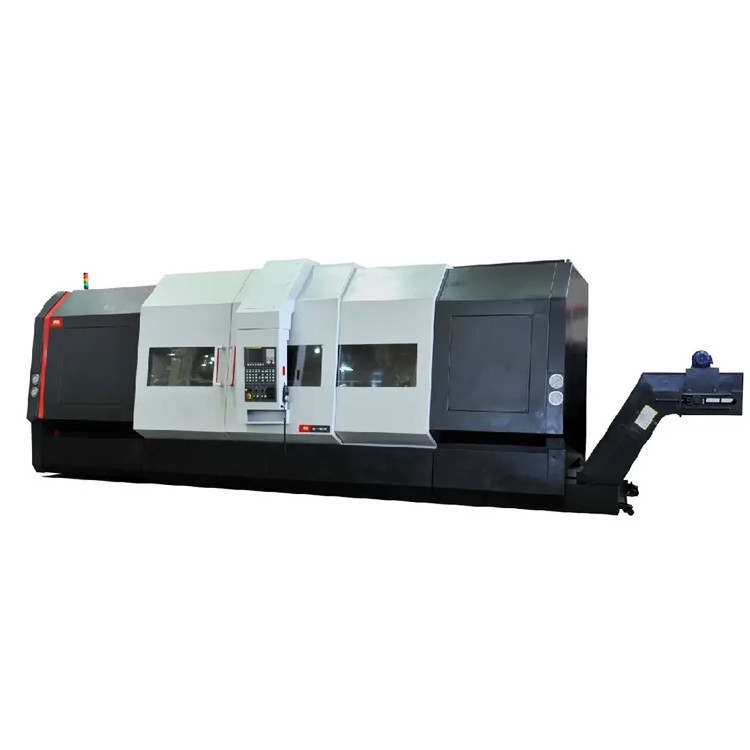

SMTCL pesante letto inclinato CNC torno HTC80 orizzontale CNC torno fresatura
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | HTC 80n |
|---|---|---|---|
| Sistema di controllo CNC: | GSK/FANUC/SIEMENS | CNC oppure no: | CNC |
| Parola chiave: | Girare al centro, rotolo CNC a letto inclinato | Applicazione: | Lavorazione dei metalli multiuso |
| Max. oscillare sul letto: | Φ1000 | Diametro tagliente massimo: | Φ800 |
| Massimo. lunghezza di taglio: | 1000/1500/2000/3000/4000 | Diametro di foro del fuso: | Φ130 |
| Evidenziare |
centro di giro di CNC,Combo di fresatura del tornio CNC,Torno a letto orizzontale inclinato per lavori pesanti |
||
Descrizione del prodotto
Descrizione del prodotto:
Caratteristiche del prodotto:
Il metodo, che elimina efficacemente le vibrazioni durante il funzionamento e il taglio della macchina, migliora l'affidabilità ed è facile da
mantenere, consentendo ai clienti di ottenere una qualità di lavorazione durevole e stabile.
|
Articolo
|
Unità
|
Serie HTC 80n
|
Serie HTC 80t
|
Serie HTC 80nm
|
|
Max, girati sul letto.
|
mm
|
Φ1000/Φ1000/Φ1000/Φ970/Φ950
|
Φ950
|
Φ1000/Φ1000/Φ1000/Φ970/Φ950
|
|
Max. girare la carrozza.
|
mm
|
Φ800
|
Φ800
|
Φ800
|
|
Diametro di taglio massimo (disco/albero)
|
mm
|
Φ800
|
Φ800
|
Φ800
|
|
Lunghezza massima di taglio
|
mm
|
1000/1500/2000/3000/4000
|
1000/1500/2000/3000/3500
|
1000/1500/2000/3000/4000
|
|
Diametro del foro dello spinello
|
mm
|
Φ130
|
Φ130
|
Φ130
|
|
Forma del naso del fusibile
|
|
A2-11
|
A2-11
|
A2-11
|
|
Diametro massimo attraverso la barra
|
mm
|
Φ115 (con cilindro idraulico cavo)
|
Φ115 (con cilindro idraulico cavo)
|
Φ115 (con cilindro idraulico cavo)
|
|
Potenza del motore principale (continua / 30 min)
|
kW
|
30/37
|
30/37
|
30/37
|
|
Intervallo di velocità del mandrino / coppia di uscita massima
|
r/min
|
(Meccanica a 2 passaggi) 20~1200 / 2450
|
(Meccanica a 2 passaggi) 20~1200 / 2456
|
(Meccanica a 2 passaggi) 20~1200 / 2450
|
|
Diametro della spina
|
centimetro
|
15 ¢
|
15"
|
15 ¢
|
|
Viaggio massimo dell'asse X
|
mm
|
410
|
410
|
410
|
|
Viaggio massimo dell'asse Z
|
mm
|
1050/1550/2050/3050/4050
|
1100/1600/2100/2600/3600
|
1050/1550/2050/3050/4050
|
|
Velocità rapida (asse X)
|
m/min
|
12/15;12/15;12/12;12/12;12/12
|
10/12
|
12/15;12/15;12/12; 12/12;12/12
|
|
Forma della torretta utensile
|
|
Torretta orizzontale a 12 posizioni
|
Torretta orizzontale a 12 posizioni
|
Torretta orizzontale a 12 posizioni
|
|
Dimensioni del bastone dell'utensile
|
mm
|
32X32 / Φ50
|
32×32/ Φ50
|
32×32/ Φ50
|
|
Precisione di posizionamento (asse X)
|
mm
|
0.013
|
0.013
|
0.013
|
|
Precisione di posizionamento (asse Z)
|
mm
|
0.020/0.026/0.035/0.040/0.048
|
0.020/0.022/0.03/0.04/0.044
|
0.020/0.026/0.035/0.040/0.048
|
|
Accuratezza di riposizionamento (asse X)
|
mm
|
0.006
|
0.006
|
0.006
|
|
Accuratezza di riposizionamento (asse Z)
|
mm
|
0.008/0.010/0.013/0.016/0.016
|
0.008/0.012/0.015/0.018/0.018
|
0.008/0.010/0.013/0.016/0.016
|
|
Precisione di lavorazione
|
|
IT6
|
IT6
|
IT6
|
|
Peso massimo del pezzo di lavoro a disco
|
kg
|
500
|
500
|
500
|
|
Peso massimo del pezzo di lavoro dell'albero
|
kg
|
2000
|
2000
|
2000
|
|
peso della macchina
|
kg
|
14000/17000/20000/23000/30000
|
22000/25000/28000/32000/35000
|
14000/17000/20000/30000
|
|
Dimensioni complessive della macchina (LxWxH)
|
mm
|
4900x2760x2630/5400x2825x2680/ 5900x2825x2680/6900x2825x2680
|
7400x2800x3130/7800x2800x313/ 8200x2800x3130/9000x2800x3130/9400x2800x3130
|
4900x2760x2630/5400x2825x2680/ 5900x2825x2680/6900x2825x2680
|
Applicazione industriale:
Esempio di pezzo da lavorare: manicotto guida
Esempio di pezzo di lavoro: cilindro medio 500
Esempio di pezzo di lavoro: asse motore
Esempio di pezzo di lavoro: asse RE2B
Il nostro servizio:
Assicurarsi di ricevere una macchina di alta qualità
1Ogni parte deve essere ispezionata.
2- oltre 100 controlli di processo produttivo
3- Oltre 200 punti di ispezione
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
FAQ:
D. Lei è una società commerciale o produttiva?
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
