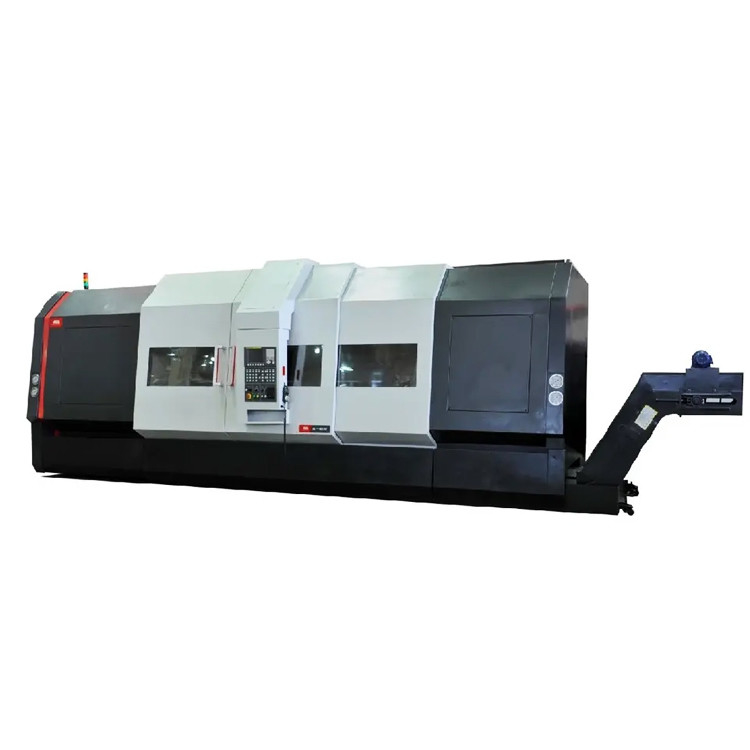

Centro di tornitura CNC per metalli a letto inclinato HTC63n, tornio orizzontale per impieghi gravosi con fresatura
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | HTC63n |
|---|---|---|---|

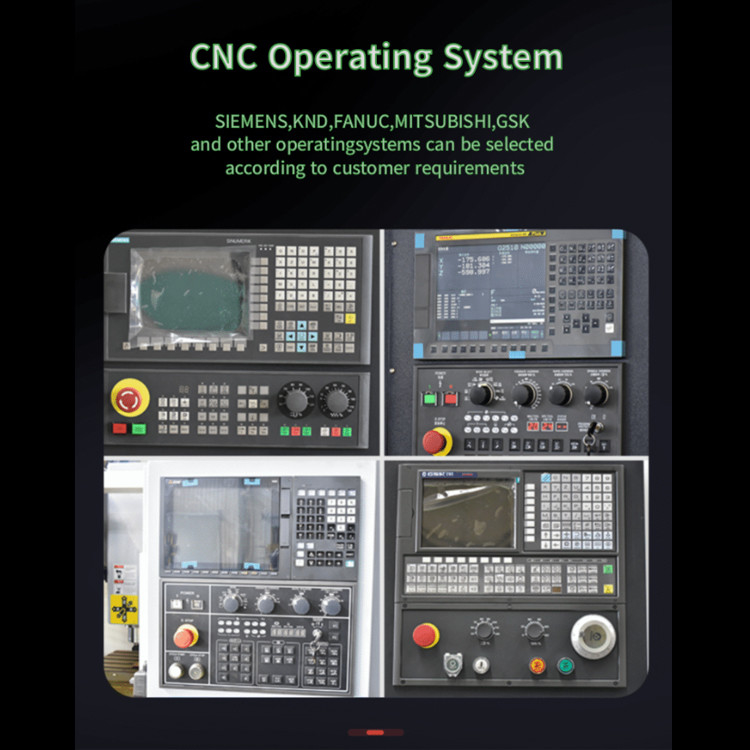

| Sistema di controllo CNC: | GSK/FANUC/SIEMENS | CNC o no: | Cnc |
| Parola chiave: | centro di giro | Applicazione: | Lavorazione dei metalli multiuso |
| Oscillazione massima sopra il letto: | Φ1000/Φ1000/Φ970/Φ950 | Oscillazione massima sopra il trasporto: | Φ630 |
| Diametro di taglio massimo (disco/albero): | Φ750/Φ630 | Massimo. lunghezza di taglio: | 1400/1900/2900/3900 |
| Diametro di foro del fuso: | Φ100 /Φ130 | ||
| Evidenziare |
Centro di giro di CNC del letto inclinato,3 assi CNC centro di tornitura del metallo,Macchine per la fresatura di torni orizzontali pesanti |
||
Descrizione del prodotto
Descrizione del prodotto:

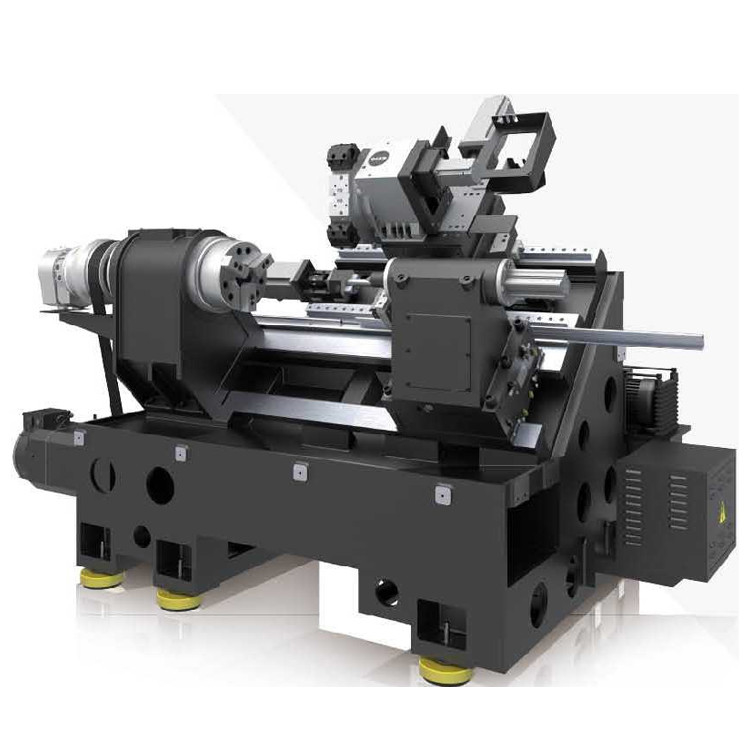

Centrale di tornitura CNC a letto inclinato HTC63n Macchina di fresatura a tornio orizzontale ad uso pesante
Caratteristiche del prodotto:

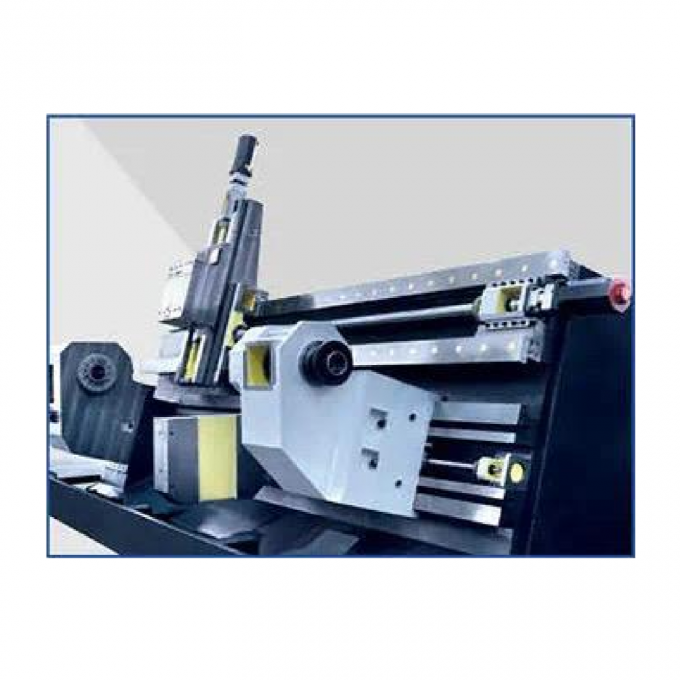

Il metodo, che elimina efficacemente le vibrazioni durante il funzionamento e il taglio della macchina, migliora l'affidabilità ed è facile da
mantenere, consentendo ai clienti di ottenere una qualità di lavorazione durevole e stabile.
|
Articolo
|
Unità
|
Serie HTC63nm
|
Serie HTC63ny
|
|
Max, girati sul letto.
|
mm
|
Φ850/Φ850/Φ850/Φ820
|
Φ1000/Φ1000/Φ970/Φ950
|
|
Max. girare la carrozza.
|
mm
|
Φ630
|
Φ630
|
|
Diametro di taglio massimo (disco/albero)
|
mm
|
Φ750/Φ630
|
Φ630
|
|
Lunghezza massima di taglio
|
mm
|
1000/1500/2000/3000
|
1400/1900/2900/3900
|
|
Diametro del foro dello spinello
|
mm
|
Φ100
|
Φ130
|
|
Forma del naso del fusibile
|
|
A2-11
|
A2-11
|
|
Diametro massimo attraverso la barra
|
mm
|
Φ85 (con cilindro idraulico cavo)
|
Φ115 (con cilindro idraulico cavo)
|
|
Potenza del motore principale (continua / 30 min)
|
kW
|
22/30
|
30/37
|
|
Intervallo di velocità del mandrino / coppia di uscita massima
|
r/min
|
(Meccanica a 2 passaggi) 20~2000 / 950
|
(Meccanica a 2 passaggi) 20~1200 / 2450
|
|
Diametro della spina
|
centimetro
|
15 ¢
|
15"
|
|
Viaggio massimo dell'asse X
|
mm
|
410
|
410
|
|
Viaggio massimo dell'asse Z
|
mm
|
1050/1550/2050/3050
|
1550/2050/3050/4050
|
|
Velocità rapida (asse X)
|
m/min
|
12/15;12/15;12/12;12/12
|
12/15;12/12;12/12;12/12
|
|
Velocità rapida (asse Z)
|
m/min
|
|
10
|
|

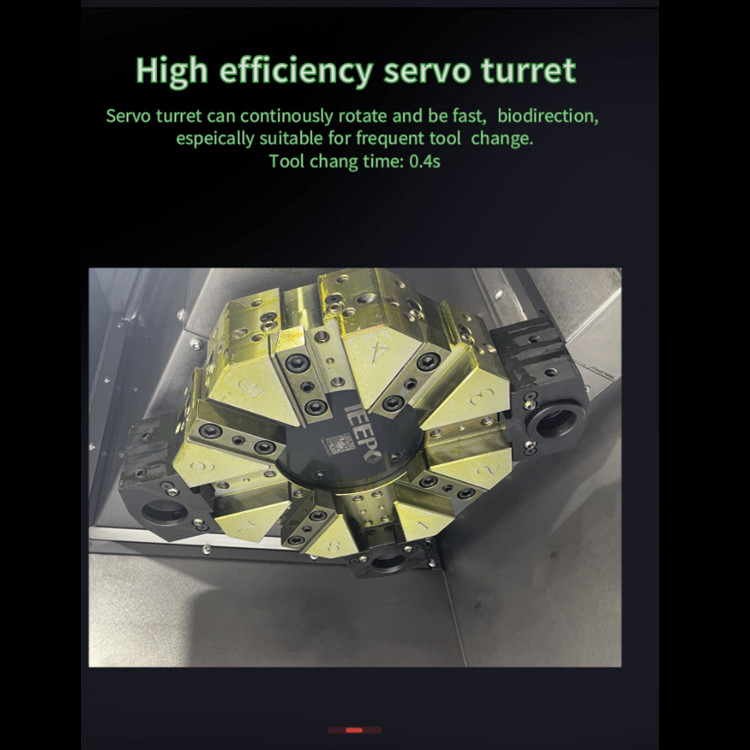

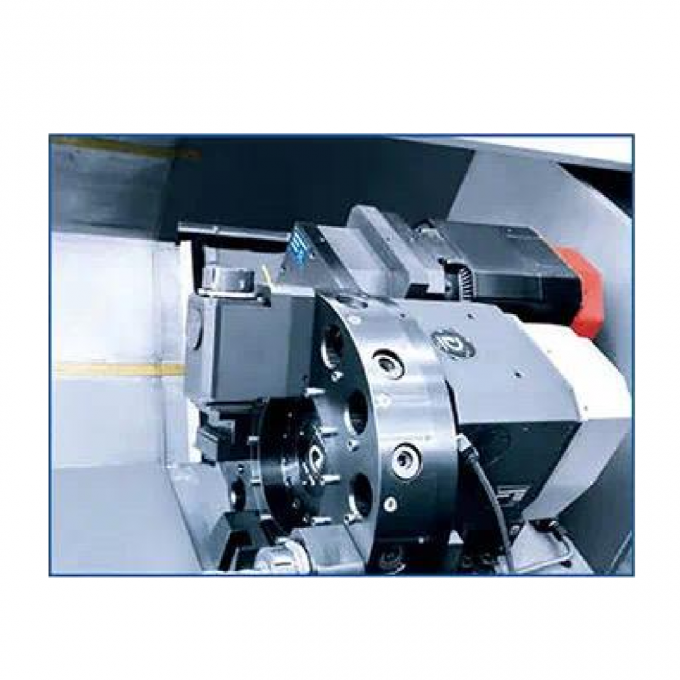

Forma della torretta utensile
|
|
Torretta orizzontale a 12 posizioni
|
Torretta orizzontale a 12 posizioni
|
|
Dimensioni del bastone dell'utensile
|
mm
|
32X32 / Φ50
|
32×32/ Φ50
|
|
Precisione di posizionamento (asse X)
|
mm
|
0.013
|
0.013
|
|
Precisione di posizionamento (asse Z)
|
mm
|
0.020/0.026/0.035/0.040
|
0.026/0.035/0.040/0.048
|
|
Accuratezza di riposizionamento (asse X)
|
mm
|
0.006
|
|
|
Accuratezza di riposizionamento (asse Z)
|
mm
|
0.008/0.010/0.013/0.016
|
0.010/0.013/0.016/0.016
|
|
Precisione di lavorazione
|
|
IT6
|
IT6
|
|
Peso massimo del pezzo di lavoro a disco
|
kg
|
500
|
500
|
|
Peso massimo del pezzo di lavoro dell'albero
|
kg
|
2000
|
2000
|
|
peso della macchina
|
kg
|
14000/17000/20000/23000
|
14000/17000/20000/23000
|
|
Dimensioni complessive della macchina (LxWxH)
|
mm
|
4900x2760x2630/5400x2825x2680/ 5900x2825x2680/6900x2825x2680
|
5400x2825x2680/5900x2825x2680/ 6900x2825x2680/7900x2825x2680
|

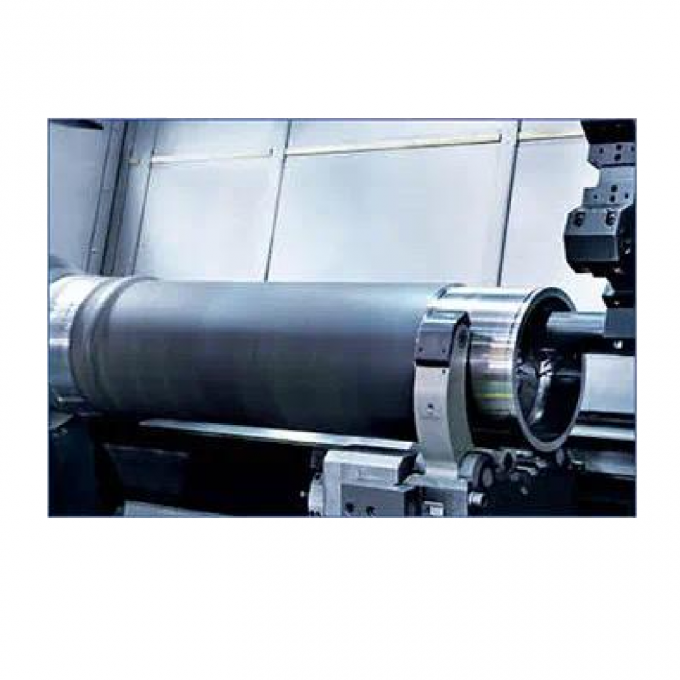

Applicazione industriale:

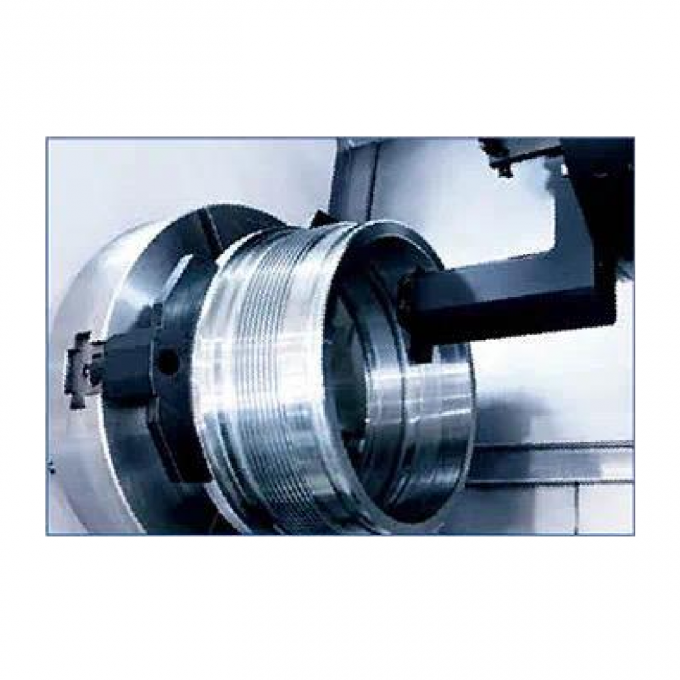

Esempio di pezzo da lavorare: manicotto guida

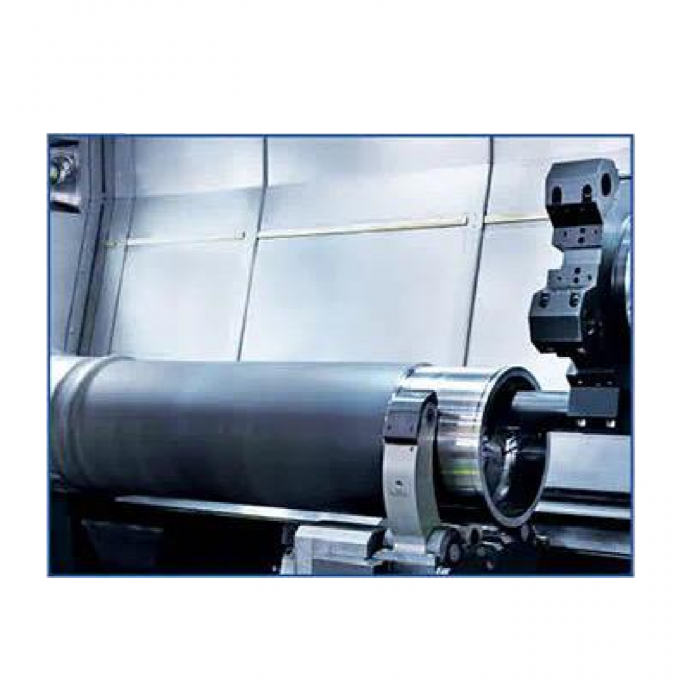

Esempio di pezzo di lavoro: cilindro medio 500

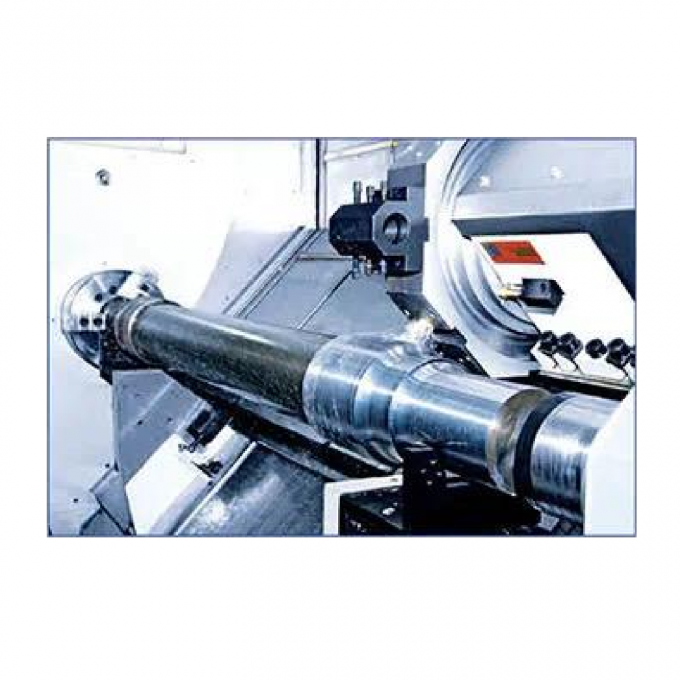

Esempio di pezzo di lavoro: asse motore

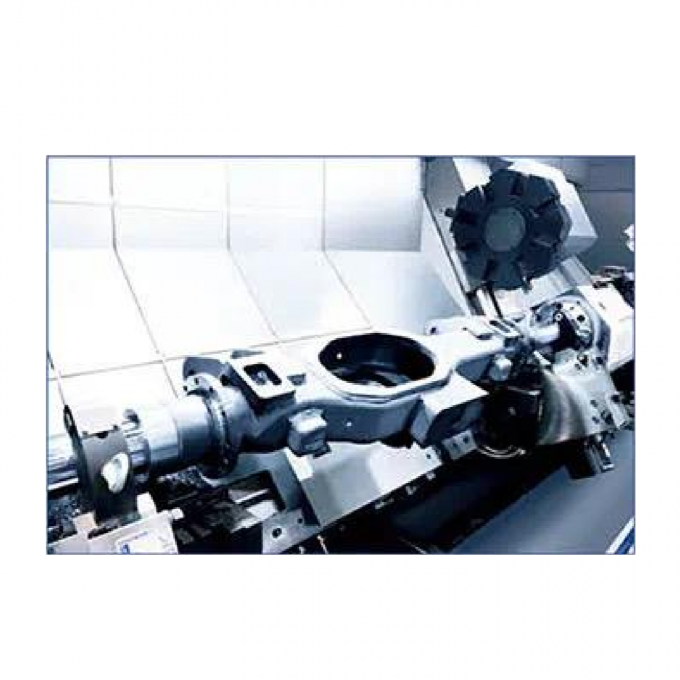

Esempio di pezzo di lavoro: asse RE2B
Il nostro servizio:
Assicurarsi di ricevere una macchina di alta qualità
1Ogni parte deve essere ispezionata.
2- oltre 100 controlli di processo produttivo
3- Oltre 200 punti di ispezione
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
FAQ:
D. Lei è una società commerciale o produttiva?
a partire dalla data della polizza di carico della macchina.
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
