SMTCL HTC40Hm CNC Turning Center. BMT55 Torretta, Asse Y.

Marchio: SMTCL
Numero di modello: HTC40Hm
Luogo di origine: Cina
Certificazione: CE ISO certification
Quantità minima di ordine: 1
Capacità di fornitura: 50 insiemi al mese
Tag

Macchina del tornio del letto piano CKA6136

Macchina del tornio del letto piano 5.5KW

Macchina orizzontale di CNC CKA6136

Dettagli del prodotto

Marca: SMTCL Parola chiave: Centro di tornitura CNC
Numero di modello: HTC40Hm Massimo. diametro di taglio: Φ350
Massimo. lunghezza di taglio: 450 Massimo. Dondolarsi sul letto: Φ560
Massimo. nuoto dia.on scivolo: Φ350 Diametro del foro del mandrino: Φ70

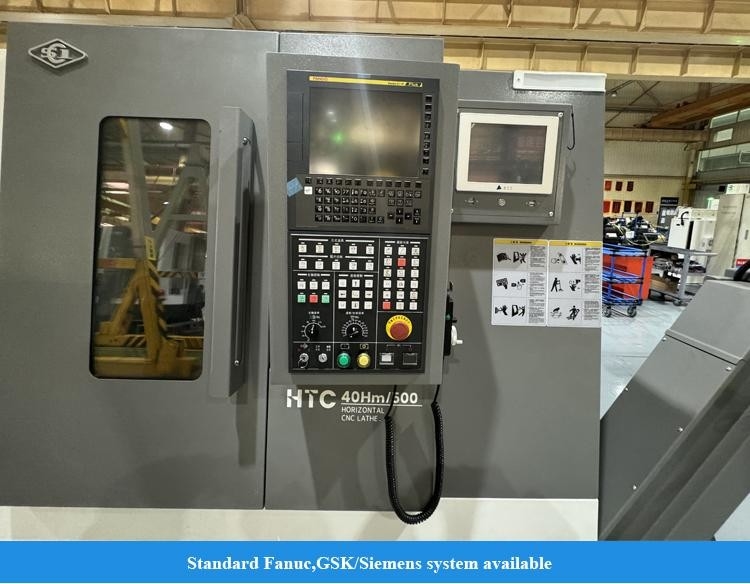

Sistema di controllo CNC: GSK/FANUC/SIEMENS
Evidenziare

45 gradi letto inclinato CNC tornio

,

centro di giro di CNC

,

Lavorazione a tornio CNC con asse Y

Descrizione del prodotto

SMTCL HTC40Hm CNC Turning Center. BMT55 Torretta, Asse Y. 0

Descrizione del prodotto:

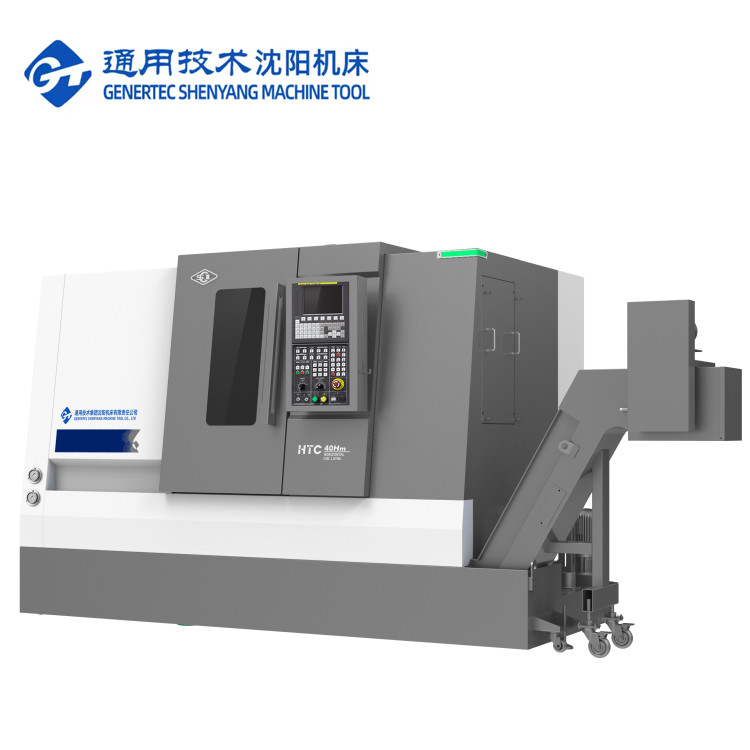

Centro di tornitura CNC SMTCL HTC40Hm BMT55 Servoazionamento a torretta di potenza a 12 posizioni Tornio CNC combinato con asse Y

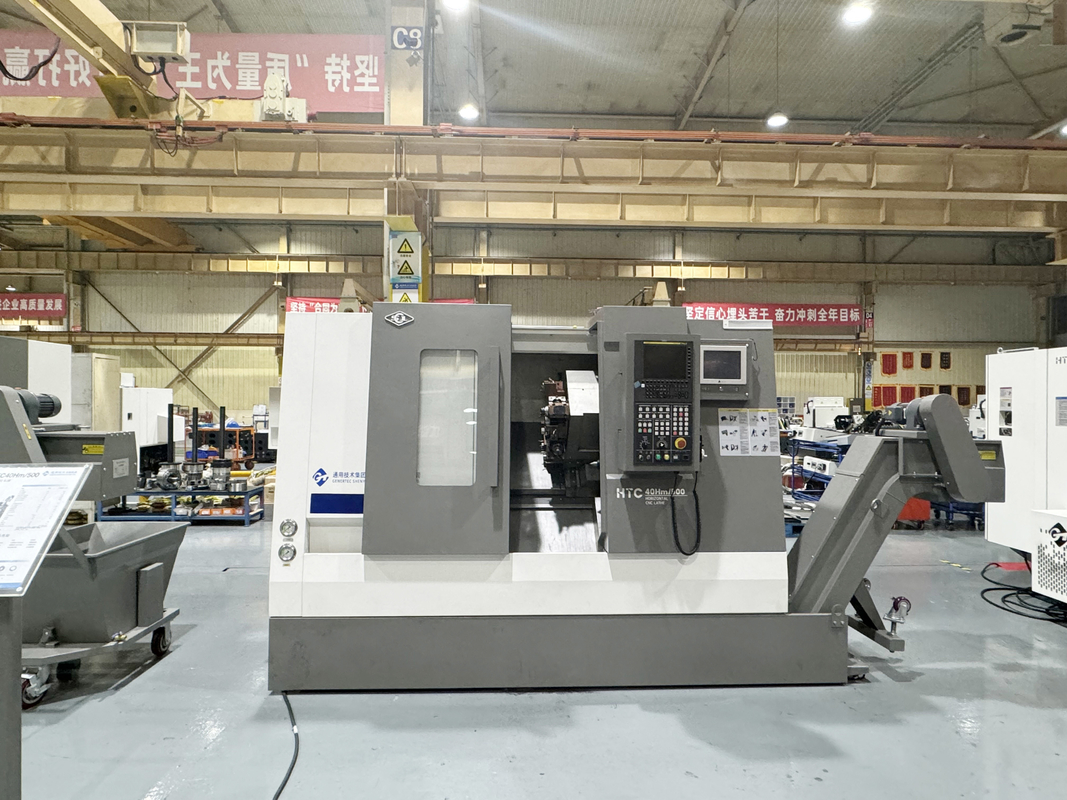

SMTCL HTC40Hm è un centro di tornitura CNC orizzontale progettato per tornitura, fresatura e foratura ad alta precisione in un unico setup. Dotato di torretta azionata a 12 stazioni BMT55, asse Y opzionale, mandrino da 4500 giri/min e opzioni di controllo FANUC/GSK/SIEMENS, è adatto per parti automobilistiche, valvole di pompe, cuscinetti, alberi, flange e altri componenti di produzione in lotti.

Caratteristiche del prodotto:

1, alta efficienza

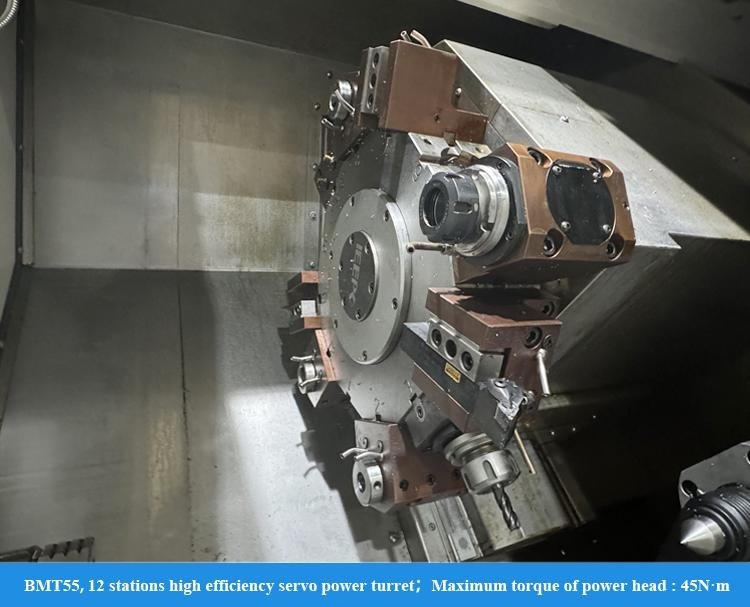

◆ Portautensile servo elettrico ad alta efficienza

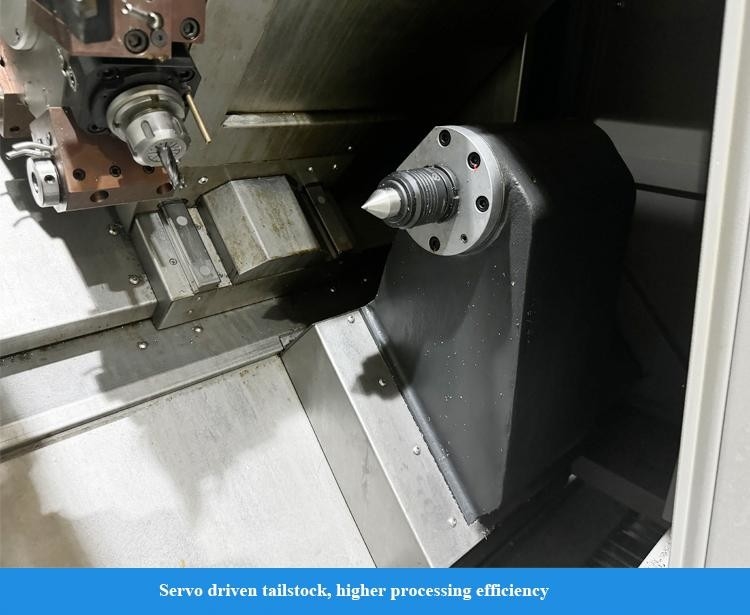

◆ Contropunta servo divisa
◆ Elevata velocità di movimento rapido di due assi
◆ Configurazione opzionale dell'asse Y per ottenere un'elaborazione integrata multisequenza

2, alta precisione
◆ Vite prestirata ad alta precisione
◆ Tecnologia di compensazione degli errori
◆ Quantificazione degli standard di processo
◆ Standard di ispezione rigorosi
3, alta rigidità
◆ Basamento della macchina e altri pezzi fusi in ghisa di alta qualità

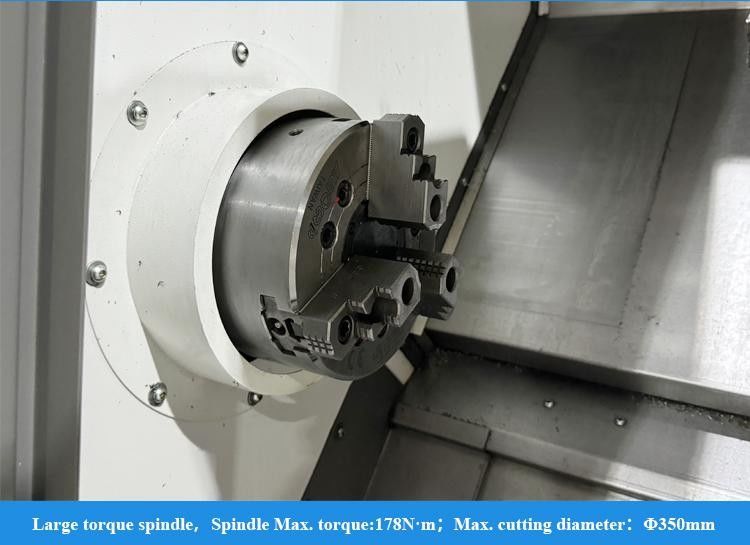

◆ Mandrino ad ampia portata
◆ Sella antiflessione ad arco
◆ Contropunta con struttura a mandrino piccolo
Dettagli del prodotto:
SMTCL HTC40Hm CNC Turning Center. BMT55 Torretta, Asse Y. 1
Parametri del prodotto:
Progetto
Unità
HTC 40H(Q)m/500
HTC40H(Q)m/1000
Massimo. Altalena sopra il letto
mm
Φ350
Φ350
Lunghezza di taglio massima
mm
450
950
Massimo. nuoto sul letto
mm
Φ560
Φ560
Massimo. Oscilla sullo scivolo
mm
Φ350
Φ350
Mandrino



Modello con naso a mandrino

A2-6
A2-6
Diametro interno cuscinetto anteriore.
mm
100
100
Conicità del mandrino e dimensione del foro

1:20;Φ70
1:20;Φ70
Dia. del foro del mandrino

Φ65
Φ65
Diametro massimo della barra
mm
Φ50
Φ50
Diametro mandrino standard.
pollice
8
8
Gamma di velocità del mandrino
giri/min
4500
4500
Coppia nominale del mandrino
N·m
130 (800 giri/min)
130 (800 giri/min)
Mandrino max. coppia
N·m
230 (600 giri/min)
230 (600 giri/min)
Potenza in uscita dal motore principale continua/15 min.
kW
15/11
15/11
Asse X/Z



Movimento rapido dell'asse X/Z
m/min
30
30
Corsa dell'asse X
mm
220
220
Corsa dell'asse Z
mm
510
1000
Contropunta



Corsa della contropunta
mm
500
500
Metodo di azionamento della contropunta

Azionamento idraulico
Azionamento idraulico
Conicità del foro conico della contropunta
Morse
MT-5
MT-5
Torretta



Tipo torretta

Torretta elettrica orizzontale a 12 stazioni
Torretta elettrica orizzontale a 12 stazioni
Altezza centrale
mm
100
100
Precisione di posizionamento ripetuta dell'indicizzazione della torretta
Sez.
±1,6
±1,6
Dimensione dell'utensile
mm
25
25
Se potessi scegliere lo strumento nelle vicinanze

SÌ
SÌ
Interfaccia portautensili elettrici

BMT55
BMT55
Massimo. capacità di perforazione
mm
16×0,2
16×0,2
Massimo. capacità di fresatura
mm
14×10×40
14×10×40
Massimo. capacità di intercettazione
mm
M12×1,5
M12×1,5
Altri



Distanza tra il centro del mandrino e il pavimento
mm
1050
1050
Peso netto della macchina utensile
kg
4200
4750
Dimensioni complessive (LxWxH)
mm
2750×1920×2000
3620×1920×2000
Nota: i parametri forniti nella tabella sono solo di riferimento. In caso di modifiche, fare riferimento al prodotto reale.
Configurazione standard:
1, sistema FANUC-0i-TF Plus (5) (serie Hm/Sm)
2, sistema GSK988TA (serie Qm)
3, mandrino a manica
4, cilindro dell'olio del mandrino cavo
5, carrello orizzontale per utensili elettrici a 12 stazioni

Applicazione industriale:

SMTCL HTC40Hm CNC Turning Center. BMT55 Torretta, Asse Y. 2

IL NOSTRO servizio:

Assicurati di ricevere una macchina di alta qualità
1. Ogni parte deve essere ispezionata

2. Oltre 100 controlli del processo produttivo
3. Oltre 200 articoli di ispezione
4. Elaborazione del campione di ciascuna macchina
5. 72 ore di prova prima della consegna
Perché sceglierci:
◆ Senso della massima qualità, le richieste dei clienti vengono prima di tutto
◆ Oltre 30 anni di storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore high-tech con capacità di ricerca e progettazione
◆ Sistema di fornitura stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei (online 24 ore su 24)
◆ Aggiornamento del meccanismo in base all'ergonomia e alla facile manutenzione
◆ Il nostro principio di progettazione della struttura: manutenzione e installazione facili, manutenzione a basso costo, non influiscono sulla produzione
Chi siamo:
SMTCL HTC40Hm CNC Turning Center. BMT55 Torretta, Asse Y. 3
Benvenuti a farci visita!
Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, in Cina. Siamo specializzati in torni CNC, centri di lavoro verticali, centri di lavoro orizzontali, centri di lavoro a portale, centri di lavoro a cinque assi, centri di tornitura e varie altre attrezzature CNC. Abbiamo più di 200 tipi di macchine utensili. La qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
La nostra fabbrica vanta oltre 80 anni di storia nella produzione di macchine utensili. Qui sono nati il ​​primo tornio, il trapano e l'alesatrice. Sono stati uno dei leader dell'industria cinese delle macchine utensili e il più grande produttore di macchine utensili in Cina. I prodotti relativi alle macchine utensili coprono le automobili, l'aviazione, le nuove energie, le macchine edili, le navi, le valvole delle pompe, i cuscinetti, l'elettronica 3C, gli stampi e altri settori. La nostra missione è fornire alle macchine utensili tecnologia all'avanguardia, alta qualità e un buon servizio ai nostri clienti in tutto il mondo!
La nostra fabbrica:
SMTCL HTC40Hm CNC Turning Center. BMT55 Torretta, Asse Y. 4
Mostra:

SMTCL HTC40Hm CNC Turning Center. BMT55 Torretta, Asse Y. 5

Domande frequenti:

Q1. Sei un'azienda commerciale o un'azienda manifatturiera?

Siamo un'azienda manifatturiera.
Q2. Quali sono i prodotti principali della vostra azienda?
Siamo specializzati in tutti i tipi di macchine, come tornio CNC, fresatrice CNC, centro di lavoro verticale, tornio convenzionale, trapano, trapano radiale e così via.
Q3. Potete fornire macchine personalizzate o SPM (macchine per scopi speciali)?
Sì, forniamo soluzioni Smart CNC per i nostri clienti al fine di aumentare l'efficienza.
Q4: quali sono i termini di garanzia?
Forniremo una sostituzione per le parti che si rivelano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.
Q5. Quali sono i servizi?
Pr-vendita:Soluzioni personalizzate, pianificazione e design;Servizio one-to-one
Post vendita: servizio online 7 giorni su 24, guida remota all'installazione, collegamento al sistema software del cliente
Q6: Perché scegliere la tua azienda?
I prodotti provenienti dallo sviluppo, progettazione, produzione, assemblaggio dell'intero processo produttivo sono
effettuati tra stabilimenti con una filiera produttiva completa che è la vostra garanzia più affidabile.
Q7: La vostra azienda può inviare personale tecnico alla nostra azienda e indirizzare i nostri lavoratori all'estero?
Possiamo fornire questo tipo di servizio. Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente. Tutti questi possono essere citati ed elencati nel contratto. Il venditore collaborerà con l'acquirente per occuparsi della preparazione del visto e dell'installazione prima di recarsi all'estero.
Q8: quali sono i Termini di Pagamento?
T/T Pagamento iniziale del 30% al momento dell'ordine, pagamento del saldo del 70% prima della spedizione. lettera di credito irrevocabile a vista
