SMTCL FANUC Controller 10000rpm Centro di fresatura CNC VMC850Q Centro di lavorazione verticale VMC Machine
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | VMC850Q |
|---|---|---|---|

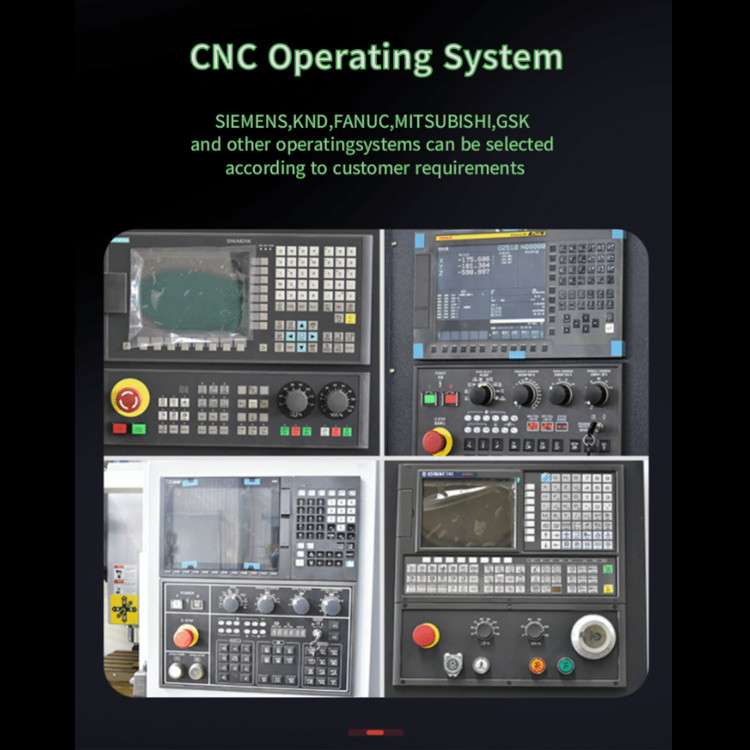

| Parola chiave: | Centro di lavorazione verticale di CNC | Sistema di controllo CNC: | Fanuc/Siemens/Mitsubishi |
| Dimensione del tavolo (L×W): | 1200×500 | Carico massimo sul tavolo: | 600 kg |
| Corsa dell'asse X: | 1000 mm | Corsa dell'asse Y: | 500 mm |
| Corsa dell'asse Z: | 540 mm | A.T.C.: | 24 ATC con braccio robot |
| Evidenziare |
Centrale di fresatura CNC verticale,Macchina VMC CNC verticale,Centrale di fresatura CNC 1200×500 |
||
Descrizione del prodotto
Descrizione del prodotto:
Centro di fresatura CNC VMC850Q Centro di lavorazione verticale Controller FANUC Macchina CNC VMC

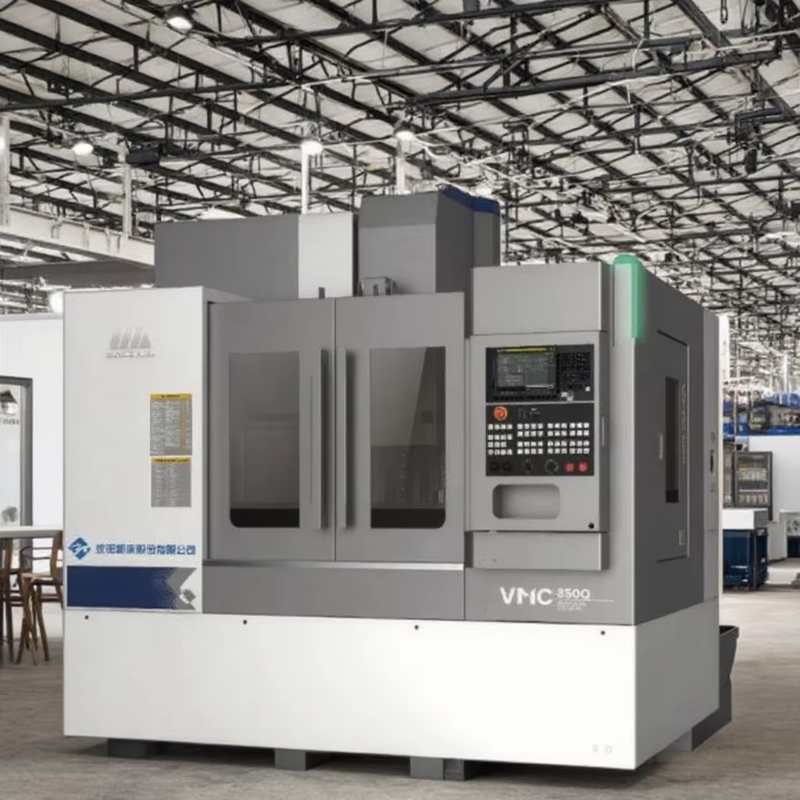

Il VMC850Q è un centro di lavorazione verticale ad alte prestazioni. Il suo design del letto a basso baricentro e ad ampia campata migliora significativamente la rigidità della macchina. La classica colonna a "spina di pesce", con una nervatura esterna a forma di croce sul lato, aumenta la resistenza alla torsione. La scatola mandrino, caratterizzata da una struttura unica termicamente simmetrica, contrasta efficacemente la deformazione termica. Con una dimensione del piano di lavoro di 1000x500 mm, può gestire un peso massimo del pezzo di 600 kg. Dotato di un motore mandrino da 7,5/11 kW, raggiunge fino a 10000 giri/min. Il magazzino utensili a 24 posizioni, insieme a un tempo di cambio utensile rapido di 2,5 secondi, garantisce operazioni ad alta efficienza. La velocità di traslazione rapida a 3 assi è di 48 m/min. È perfetto per fresatura, foratura, alesatura e maschiatura in vari settori come quello automobilistico e della meccanica generale, garantendo precisione e produttività.
Caratteristiche del prodotto:
1, Design ad alta rigidità e alta stabilità
* Letto integrale in fusione ad alta resistenza
* Guida a rulli classe P a tre assi
* Colonna a spina di pesce ad ampia campata
|
Articolo
|
Unità |
VMC850Q
|
VMC1000Q | VMC1100Q | |
| Capacità |
Corsa asse X
|
mm
|
850
|
1000 | 1100 |
|
Corsa asse Y
|
mm |
500
|
500 | 620 | |
|
Corsa asse Z
|
mm | 540 | 540 | 600 | |
| Naso mandrino alla superficie del piano di lavoro | mm | 120-660 | 120-660 | 120-720 | |
| Naso mandrino alla superficie della colonna | mm | 640 | 640 | 743 | |
| Piano di lavoro |
Dimensioni piano di lavoro (L×L)
|
mm |
1000×500
|
1200×500 | 1300×610 |
|
Carico massimo sul piano di lavoro
|
kg |
600
|
600 | 1000 | |
| Dimensioni scanalatura a T | mm | 18×5 | 18×5 | 18×5 | |
| Mandrino | Velocità mandrino | giri/min | 10000 | 10000 | 10000 |
| Cono mandrino/attacco mandrino | mm | cono 7/24 | cono 7/24 | cono 7/24 | |
| BT40 | BT40 | BT40 | |||
| Motore mandrino |
kW
|
7.5/11 | 7.5/11 | 11/15 | |
| Coppia massima in uscita | N.m | 35.8/70 | 35.8/70 | 52.5/95.5 | |
| Tipo di azionamento mandrino |
Cinghia dentata sincrona
|
||||
| Utensili | Modello portautensili |
MAS 403 BT40
|
|||
| Modello tirante |
MAS 403 P40T-I
|
||||
| Velocità di avanzamento | Traslazione rapida X,Y,Z | m/min |
48/48/48
|
||
| Potenza motore 3 assi (X/Y/Z) | kW | 1.8/1.8/3 | 1.8/1.8/3 | 3/3/3 | |
| Coppia motore 3 assi (X/Y/Z) | N·m | 11/11/20 | 11/11/20 | 20/20/20 | |
| Velocità di avanzamento di taglio massima | mm/min |
1-20000
|
|||
|
A.T.C
|
Tipo | pz |
ATC con braccio robotico
|
||
| Modalità |
Selezione utensile più vicina in entrambe le direzioni
|
||||
| Capacità | Pz |
24
|
|||
| Lunghezza massima utensile | mm |
300
|
|||
| Peso massimo utensile | kg |
7
|
|||
| Diametro massimo disco utensili - Pieno |
mm
|
80
|
|||
| Diametro massimo disco utensili - Adiacente |
mm
|
150
|
|||
| Tempo cambio utensile (U-U) | sec |
2.5
|
|||
| Altezza tra piano di lavoro e terra | mm | 900 | 900 | 950 | |
| Altro | Dimensioni d'ingombro
(L×L×A)
|
mm | 2400×2975×2840
(Escluso trasportatore trucioli)
|
2700×2975×2840
(Escluso trasportatore trucioli)
|
2940×3450×3050
(Escluso trasportatore trucioli)
|
| Peso netto macchina | kg | 5100 | 5400 | 6200 | |
| Potenza totale richiesta | KVA | 18
|
18 | 25 | |
| Configurazione standard:
1. Sistema di controllo FANUC OI-MF TYPE(5)β
2. Mandrino 10000 RPM, collegato a cinghia 3. Magazzino utensili a disco da 24 4. Serbatoio acqua + lavaggio letto trucioli 5. Pistola aria pulita, luce di lavoro, luce di avvertimento |
Configurazione opzionale:
1. Sistema Fanuc Oi-MF TAPE(l)β
2. Sistema Fanuc Oi-MF TAPE(l)α 3. Sistema Siemens 828D CNC 4. Mandrino meccanico 12000 RPM a connessione diretta 5. Mandrino motorizzato 16000 RPM, 24000 6. Tavola girevole 4° asse 7. Raffreddamento interno 2MPa, 3MPa, 5MPa, 7MPa 8. Separatore olio-acqua 9. Rimozione trucioli a catena 10. Pistola acqua pulita 11. Ispezione utensili e pezzi 12. Porta automatica 13. Blocco porta di sicurezza 14. Armadio elettrico e aria condizionata |
||||
Il Nostro Servizio:
1. Assemblaggio e debug prima della consegna
2. Rispondere entro 24 ore e procedere alla gestione del problema.
3. 1 anno di servizio di riparazione gratuito (solo danni non umani).
4. Soluzione di magazzino completa fornita
◆ Oltre 30 anni di storia di R&S, l'azienda è stata fondata nel 1993
◆ Produttore high-tech con capacità di ricerca e progettazione
◆ Sistema di fornitura stabile e maturo
◆ Venditori e ingegneri giovani e attivi per servizi istantanei (24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e la facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, bassa manutenzione, non influisce sulla produzione
FAQ:
Q1. Siete una società commerciale o una società di produzione?
a partire dalla data della polizza di carico della macchina.
Pre-vendita: Soluzioni personalizzate, pianificazione e progettazione; Servizio uno a uno
Post-vendita: Servizio online 7 giorni su 24 ore, Guida remota all'installazione, collegamento con il sistema software del cliente
effettuati tra stabilimenti con una catena di produzione completa che è la vostra garanzia più affidabile.
