Luogo di origine:
Cina
Marca:
SMTCL
Certificazione:
CE ISO certification
Numero di modello:
Serie IT35
Video
Video
Video
Video
Descrizione del prodotto:

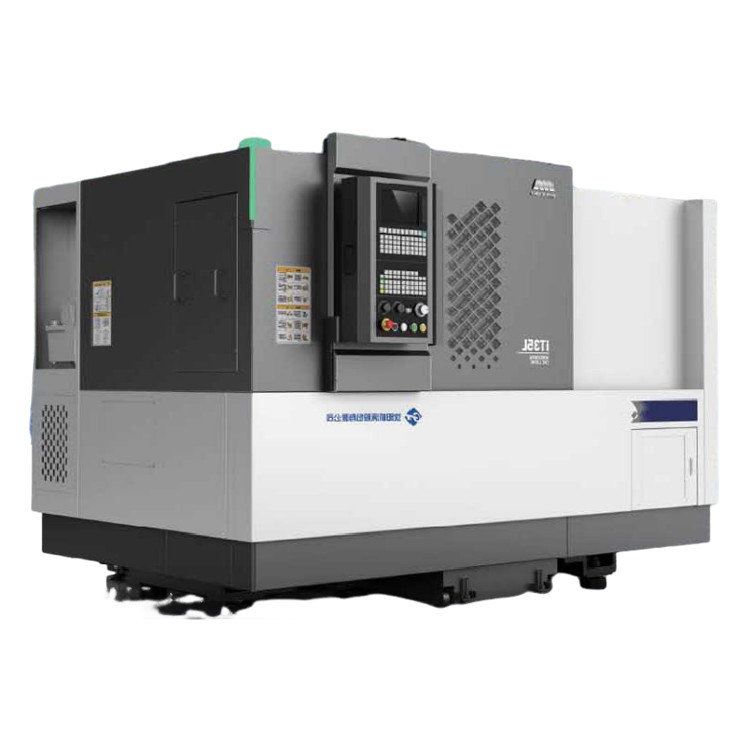

Il tornio CNC orizzontale della serie iT è adatto per la lavorazione di tutti i tipi di pezzi a disco e a asse corto, può girare la faccia finale e la scanalatura finale, il cerchio esterno e il filo del foro interno,la scanalatura e la superficie rotante e altre caratteristiche geometriche. Può soddisfare le esigenze di lavorazione efficienti, di grandi quantità e di alta precisione di automobili, cuscinetti, macchinari di ingegneria, metalli non ferrosi e altre industrie per parti rotanti.
Caratteristiche del prodotto:
1,Alta rigidità
* Analisi degli elementi finiti per ottimizzare l'intera struttura della macchina
* Il letto è realizzato in materiali di alta qualità con una disposizione di barre ragionevole

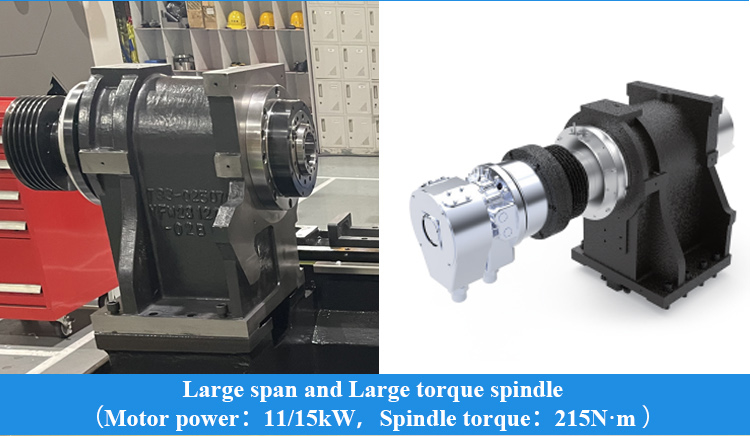

* Configurazione di grande span, spindle di grande coppia, miglioramento della rigidità di taglio
* Processo di raschiatura di precisione, miglioramento della rigidità del collegamento
|
Articolo
|
unità
|
Specificità
|
||
|
iT35
|
iT35L
|
|||
|
Diametro di rotazione massimo
|
mm
|
Φ360
|
||
|
Lunghezza massima di rotazione
|
mm
|
350
|
500
|
|
|
Swing massimo sul letto
|
mm
|
Φ580
|
||
|
Max swing over slide
|
mm
|
Φ360
|
Φ330
|
|
|

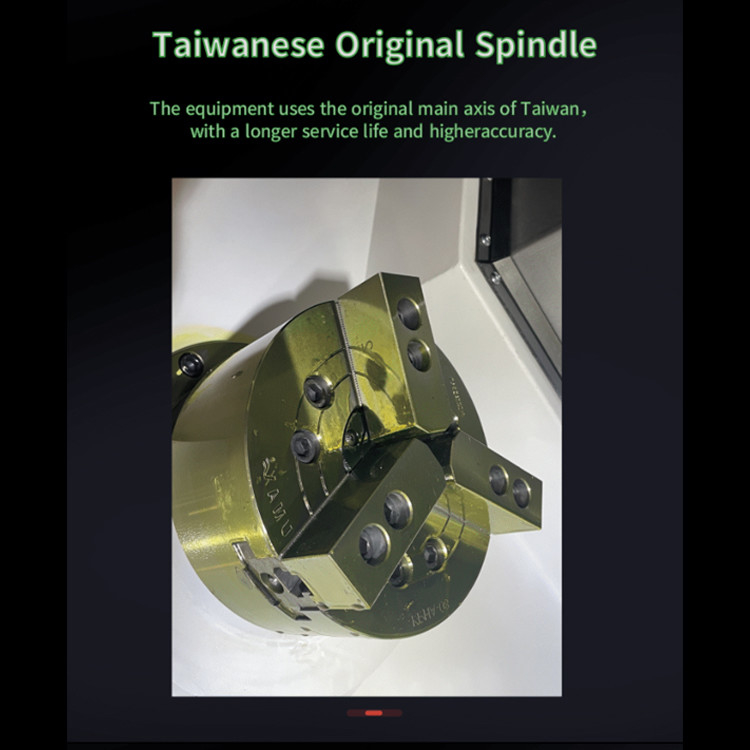

Fusoliera
|
naso a fusione
|
|
A2-6
|
|
|
Dia del cuscinetto anteriore.
|
mm
|
100
|
||
|
Conico del fusibile e dimensione del foro
|
|
1:20; Φ70
|
||
|
dis.di buco di fusione
|
mm
|
Φ65
|
||
|
Max. di bar.
|
mm
|
Φ50
|
||
|

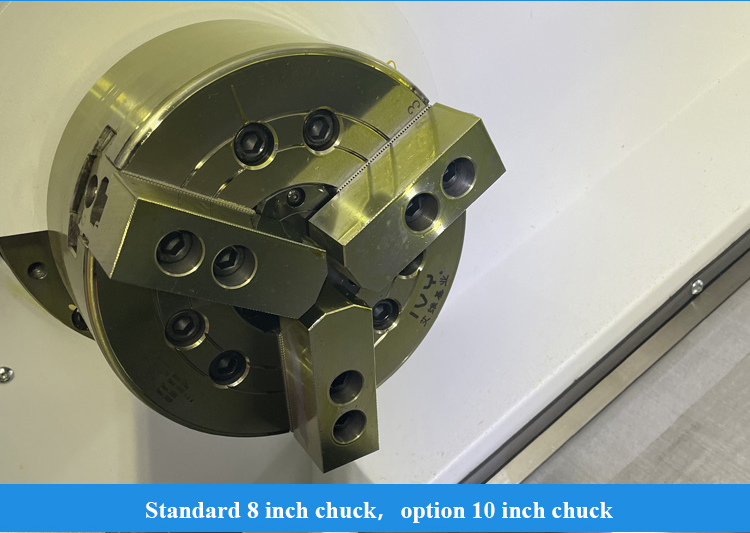

Dimensione del collettore
|
centimetro
|
8
|
||
|
velocità del mandrino
|
r/min
|
4000
|
||
|
coppia nominale dello spinello
|
Nm
|
157.5 ((666 r/min)
|
||
|
coppia massima del mandrino
|
Nm
|
215 ((666 r/min)
|
||
|
potenza massima del motore continua/30 min
|
kW
|
Il Signore, 15/11
|
||
|
Nutrimento
|
Traversata rapida X/Z
|
m/min
|
30
|
|
|
Velocità massima X/Z
|
m/min
|
30
|
||
|
percorrenza dell'asse x
|
mm
|
200
|
||
|
percorrenza dell'asse z
|
mm
|
350
|
510
|
|
|

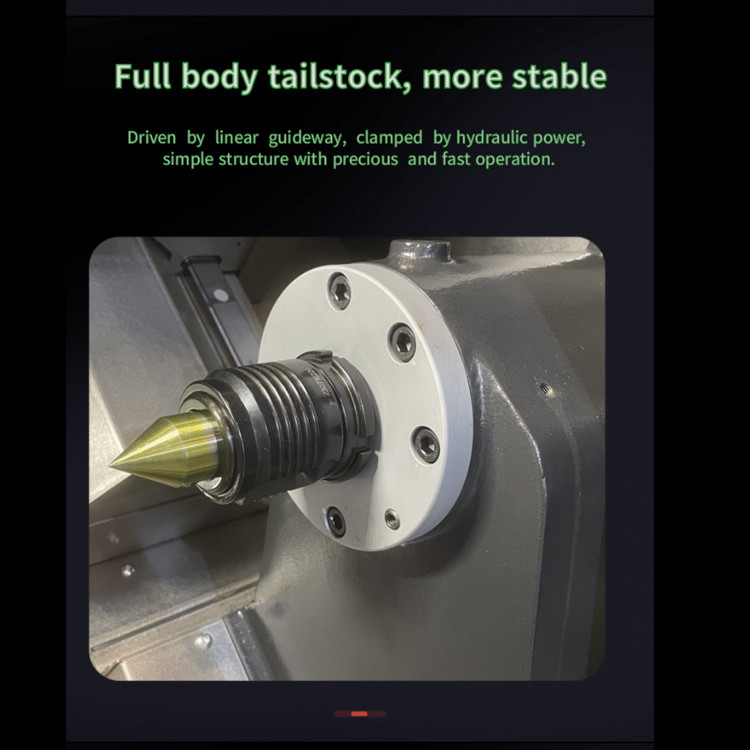

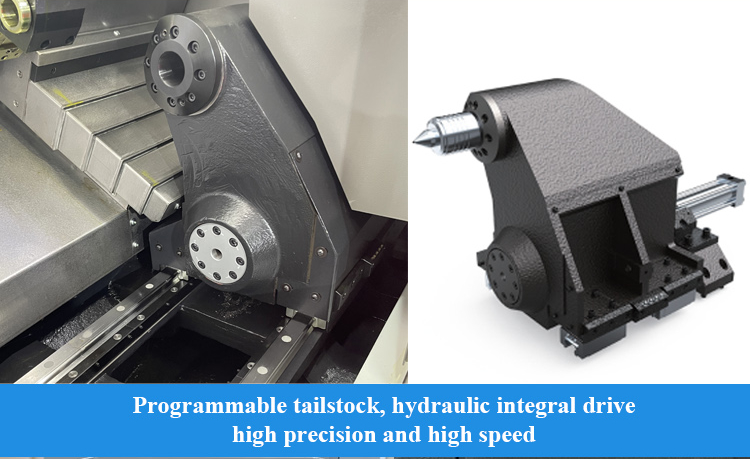

Fabbricazione
|
viaggi di stagno
|
mm
|
- No
|
400
|
|
tipo di azionamento
|
|
- No
|
Azionamento a cilindro
|
|
|
Velocità massima di movimento veloce
|
m/min
|
- No
|
8
|
|
|
Lunghezza minima del pezzo di lavoro da sollevamento
|
mm
|
- No
|
120
|
|
|
Conicità della coda
|
morse
|
- No
|
MT-5
|
|
|

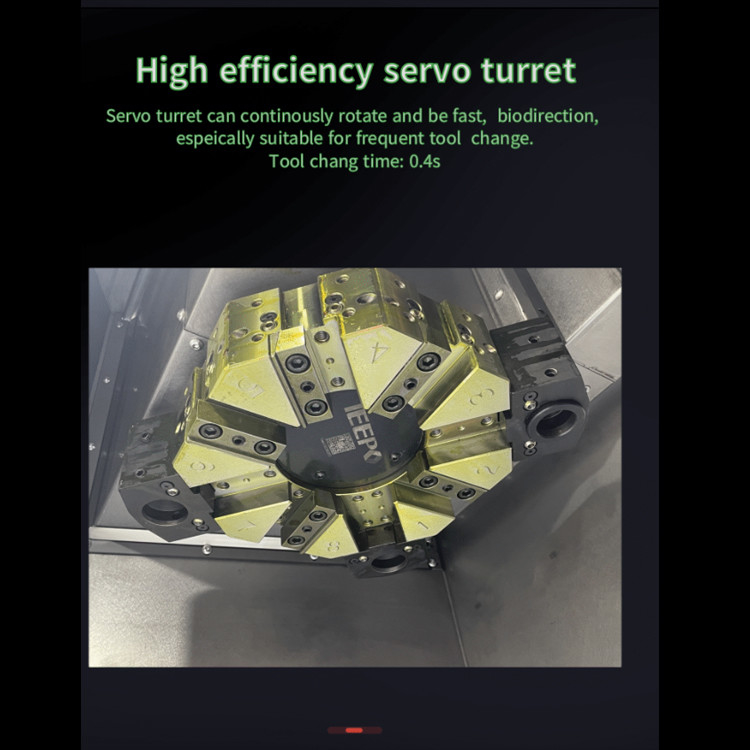

Torretta
|
tipo di torretta
|
|
Torretta servo orizzontale a 8 stazioni
|
|
|
altezza centrale
|
mm
|
80
|
||
|
posizionamento rotativo
|
Seg.
|
± 16
|
||
|
Se il tagliatore può selezionare lo strumento vicino
|
|
- Sì, sì.
|
||
|
Tenitore utensile terminale
|
mm
|
25×25
|
||
|
Portafogli per utensili
|
mm
|
Φ40
|
||
|
Manica del riduttore
|
mm
|
Φ32
|
||
|
Rimozione del chip di raffreddamento
|
Pressione della pompa di raffreddamento
|
bar
|
0.9
|
|
|
Flusso della pompa di raffreddamento
|
L/min
|
40
|
||
|
Capacità del serbatoio
|
L
|
150
|
160
|
|
|
Modulo di estrattoio di chip
|
|
Piastra della catena laterale destra
|
||
|
Caricamento
|
Parti simili a dischi
|
kg
|
150 Compresi i collettori e gli altri accessori
|
|
|
Parti assiali
|
kg
|
300 Comprese le valvole e gli altri accessori
|
||
|
Altri
|
Il centro dello spinello è alto dal fondo del letto
|
mm
|
108+0
|
|
|
peso
|
kg
|
3300
|
3600
|
|
|
potenza
|
KVA
|
27
|
||
|
dimensioni totali
(L*W*H) |
mm
|
2330×1675×1760
|
2550 × 1675 × 1760
|
|
Applicazione industriale:
Il nostro servizio:
1. Assemblare e debug prima della consegna
