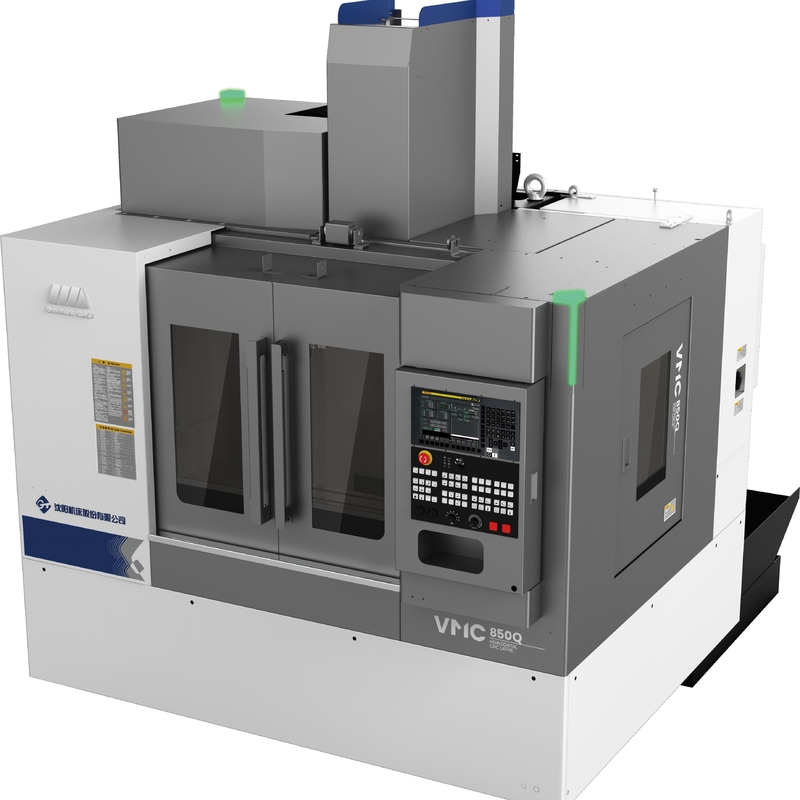

VMC850 SMTCL SYMG VMC CNC Centro di lavorazione verticale Torniera FANUC Sistema

VMC850 SMTCL SYMG VMC CNC Centro di lavorazione verticale Torniera FANUC Sistema

Macchine a tornio CNC verticali 20000mm/min

Centro di lavorazione verticale CNC del sistema FANUC

Centro di lavorazione verticale CNC VMC

Luogo di origine:

La Cina

Marca:

SMTCL/SYMG

Certificazione:

ISO certification

Numero di modello:

VMC850 Q

Contattaci
Chiedi un preventivo
Dettagli del prodotto
Conicità del fuso::
BT40
Tipo::
verticale
Sistema di controllo di CNC::
FANUC, Siemens
Velocità di avanzamento (mm/min)::
1 - 20000 mm/min
Precisione di posizionamento (millimetro)::
0,006
Ripetibilità (X/Y/Z) (millimetro)::
0,004
Potere del motore mandrino (chilowatt)::
7.5/11
Capacità della rivista dello strumento::
24
Dimensione (L*W*H)::
2400x3125x2840mm
Marchio::
SYMG, SMTCL
Termini di pagamento e di spedizione
Quantità di ordine minimo
1 insieme
Prezzo
Negoziabile
Imballaggi particolari
Il caso di legno, tronco della latta, l'altro imballaggio in condizione di navigare
Tempi di consegna
45-60 giorni
Termini di pagamento
L/C, T/T, Western Union
Capacità di alimentazione
50 insiemi al mese
Descrizione del prodotto

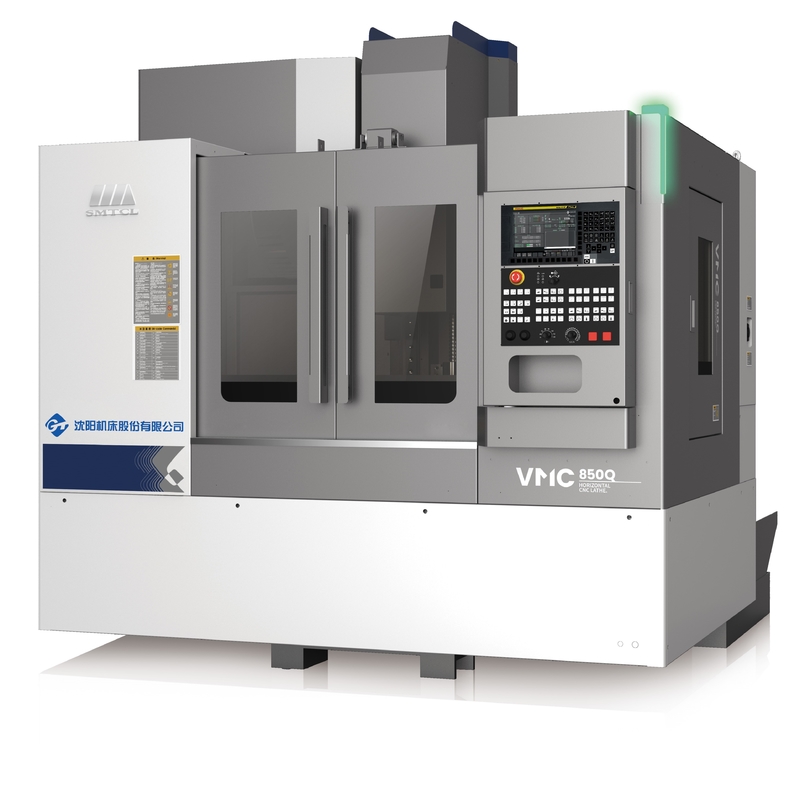

VMC850Q Centro di lavorazione verticale

Le caratteristiche a colpo d'occhio
VMC850 SMTCL SYMG VMC CNC Centro di lavorazione verticale Torniera FANUC Sistema 0
Struttura semplice e prestazioni eccellenti
Una vite a piombo: pre-disegnata

B Righe guida: rullo

C Fuso: 10000 giri al minuto

D Fabbricazione: elevata rigidità

Pilastro E: tipo di osso di aringhe

F Letto: grande inclinazione

VMC850 SMTCL SYMG VMC CNC Centro di lavorazione verticale Torniera FANUC Sistema 1
Una vite a piombo: pre-disegnata La vite a piombo a tre assi adotta il metodo di installazione di due estremità fisse e con 40 vite a sfera di grande diametro ad alta precisione,la migliore risposta di velocità e precisione di posizionamento può essere ottenuta mediante trattamento pre-allungamento.
VMC850 SMTCL SYMG VMC CNC Centro di lavorazione verticale Torniera FANUC Sistema 2
B Righe guida: rullo Righe guida lineare a rullo è selezionata per tre assi per aumentare la capacità portante e migliorare la rigidità e l'affidabilità complessive della macchina utensile.Guida lineare ha una piccola vibrazione ad alta velocità e nessun strisciamento a bassa velocità per garantire la precisione di lavorazione.

VMC850 SMTCL SYMG VMC CNC Centro di lavorazione verticale Torniera FANUC Sistema 3
Spindle C: spindle ad alta velocità a 10000 giri al minuto, con cuscinetti speciali P4 importati, ad alta precisione e rigidità;L'albero principale ha superato il test di correzione di equilibrio dinamico prima di lasciare la fabbrica.

VMC850 SMTCL SYMG VMC CNC Centro di lavorazione verticale Torniera FANUC Sistema 4
D Fabbricazione della casella del fusibile con struttura di alta rigidità, migliorando la resistenza al taglio della macchina utensile e riducendo efficacemente le vibrazioni del fusibile;per garantire la precisione di lavorazione e la finitura superficiale delle parti.

VMC850 SMTCL SYMG VMC CNC Centro di lavorazione verticale Torniera FANUC Sistema 5
Pilastro E: tipo di osso di aringhe Struttura classica di tipo "umano", solida e stabile, mantiene efficacemente la stabilità di lavorazione e la capacità di carico a velocità elevata.

VMC850 SMTCL SYMG VMC CNC Centro di lavorazione verticale Torniera FANUC Sistema 6
F Letto: grande inclinazione Letto ad angolo di inclinazione grande, promuove efficacemente la rimozione dei detriti.migliorare efficacemente la rigidità e la stabilità del prodotto.

VMC850 SMTCL SYMG VMC CNC Centro di lavorazione verticale Torniera FANUC Sistema 7
VMC850 SMTCL SYMG VMC CNC Centro di lavorazione verticale Torniera FANUC Sistema 8
Le specifiche del prodotto

Principali specifiche tecniche

Principali parametri tecnici
Articolo
Unità
Specificità
Capacità
Percorso dell'asse X
mm
850
Percorso dell'asse Y
mm
500
Percorso dell'asse Z
mm
540
Fusoliere a superficie del tavolo
mm
120-660
Fusoliera a superficie di colonna
mm
640
Tavolo di lavoro
Dimensione del tavolo (L×W)
mm
1000×500
Carico massimo sul tavolo
kg
600
Dimensione della fessura in T
mm
18×5
Fusoliera
Velocità del mandrino
rpm
10000
Fusoliera conica/fusoliera a fusole
mm
7/24 conico
BT1 commercio
Motore a fusione
kW
7.5/11
Torsione di uscita massima
N.m.
35.8/70
Tipo di azionamento a fusione

Cintura dentale sincrona
Tasso di alimentazione
X,Y,Z velocità di percorrenza
M/min
48/48/48
Frequenza massima di alimentazione di taglio
M/min
20
A.T.C.
Capacità di stoccaggio degli attrezzi
pc
Tipo di braccio 24
Diametro massimo dello strumento
mm
150(80)
Lunghezza massima dello strumento
mm
250
Tempo di sostituzione dell'utensile (T-T)
seg.
2.5
Accuratezza
Precisione di posizionamento X/Y/Z
mm
0.008/0.006/0.006
Posizionamento della ripetibilità X/Y/Z
mm
0.005/0.004/0.004
Altri
Dimensioni globali ((L × WxH)
mm
2400×3125×2840
Peso netto della macchina
kg
5100
Necessità di potenza totale
KVA
18


Norme

1. FANUC OI-MF TYPE ((5)β sistema di controllo 2. fusione a 10000 giri al minuto, connessa alla cintura 3. ripostiglio di strumenti del manipolatore a disco 24. serbatoio dell'acqua + chip di lavaggio del letto 5. pistola d'aria pulita, luce di funzionamento, luce di avvertimento

Opzionale

1. FANUC TAPE O-MF (')sistema2. Fanuc TAPE O-MFsistema3. Sistema CNC Siemens 828D 4. Collegamento diretto 12000 giri al minuto Fuso meccanico 5. 16000 giri al minuto, fuso motorizzato 24000 6. Giradischi 4° asse 7. raffreddamento all'interno 2MPa, 3MPa,5MPa,7MPa 8. Separatore olio-acqua 9.Dispositivo di rimozione di frammenti di catena 10. pistola per acqua pulita 11. ispezione degli attrezzi e dei pezzi da lavorare 12.porta automatica13- Serratura della porta di sicurezza 14.

Precisione principale

La precisione della macchina attua la norma di accettazione GB/T18400.2-2010 Norma di accettazione per la precisione di posizionamento della macchina utensile e la precisione di posizionamento ripetuto GB/T18400.4-2010
Articoli di ispezione
Standard di fabbrica
Precisione di lavorazione
IT6
Precisione di posizionamento
Asse X (mm)
0.008
Asse Y (mm)
0.006
Asse Z (mm)
0.006
Precisione di posizionamento ripetuta
Asse X (mm)
0.005
Asse Y (mm)
0.004
Asse Z (mm)
0.004

Configurazione principale

Configurazione principale della macchina utensile e elenco delle parti acquistate
Articolo
Specificità
Marchio
Commenti
Sistema CNC
FANUC Oi-MF PLUS TYPE (5)
FANUC

Motore principale
βiI 8/12000-B
FANUC

Motore ad asse X
βiSc 12/3000-B
FANUC

Motore dell'asse Y
βiSc 12/3000-B
FANUC

Motore ad asse Z
βiS 22B/3000-B
FANUC

cuscinetti a vite per asse X
30×62×15
NSK/FAG/NACHI/NTN

Cuscinetto a vite per asse Y
30×62×15
NSK/FAG/NACHI/NTN

Cuscinetto a vite per asse Z
30×62×15
NSK/FAG/NACHI/NTN

per la fabbricazione di apparecchiature per il trasporto di veicoli
φ40×16,C3
THK/PMI/HIWN

per la fabbricazione di apparecchiature per la trasmissione di dati
φ40×16,C3
THK/PMI/HIWN

per la fabbricazione di apparecchiature per la trasmissione di dati
φ40×16,C3
THK/PMI/HIWN

Strada di guida dell'asse X
35
THK/REXROTH/PMI/HIWN

Strada di guida dell'asse Y
45
THK/REXROTH/PMI/HIWN

Strada di guida dell'asse Z
45
THK/REXROTH/PMI/HIWN

Caso di trattamento
VMC850 SMTCL SYMG VMC CNC Centro di lavorazione verticale Torniera FANUC Sistema 9
VMC850 SMTCL SYMG VMC CNC Centro di lavorazione verticale Torniera FANUC Sistema 10

VMC850 SMTCL SYMG VMC CNC Centro di lavorazione verticale Torniera FANUC Sistema 11
VMC850 SMTCL SYMG VMC CNC Centro di lavorazione verticale Torniera FANUC Sistema 12

Q1: Come posso ottenere un preventivo?
R: Lasciate il massaggio con le vostre richieste di acquisto e vi risponderemo il prima possibile.
Q2: Puoi fornire una macchina personalizzata o una SPM (macchina per scopi speciali)?
R: Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.
D3: Quali sono i termini di garanzia?
R: Forniamo un sostituto per le parti che si rivelano difettose per un periodo di 12 mesi, a partire dalla data di carico della macchina.
D4: Perché scegliere la vostra azienda?
R:I prodotti provenienti dallo sviluppo, dalla progettazione, dalla fabbricazione, dall'assemblaggio dell'intero processo produttivo sono realizzati tra impianti con una catena di produzione completa, che è la garanzia più affidabile.E la maggior parte dei marchi CNC può essere scelto come le esigenze degli utenti.
D5: Gli accessori standard sono inclusi nel prezzo?
R: Sì, tutti i nostri prezzi includono gli accessori standard elencati.
D6: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
R: Possiamo fornire questo tipo di servizio. Quando le macchine arrivano al sito di installazione del compratore, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma del compratore.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.
Q7: Come posso scegliere le macchine più adatte?
R: Si prega di elencare le specifiche o il disegno dei prodotti, sceglieremo le macchine più adatte per voi.
Q8: Quali sono i principali prodotti della vostra azienda?
R: Ci siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina di perforazione, la macchina di perforazione radiale e così via.
D9: Quali sono i termini di pagamento?
A:T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.
