Luogo di origine:
La Cina
Marca:
HD TECH
Certificazione:
ISO certification
Numero di modello:
HK500LI
Video
Video
Video
Video

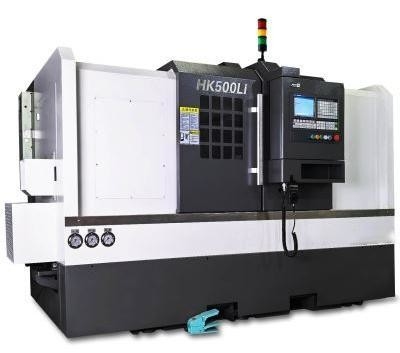

Macchine a tornio CNC della serie HK
Il tornio CNC HK500LI è una sorta di utensile per la lavorazione pratico, utilizzando una rotaia di guida lineare a palla (colonna) inclinata, la struttura del prodotto è matura, prestazioni stabili e affidabili.Questa serie di macchine utensili può realizzare albero, tipo di disco di superficie interna ed esterna, superficie conica, arco, filo, foraggio, riaming, può anche realizzare curva non circolare e altre lavorazioni di tornitura, adatte a molte varietà,trasformazione di prodotti di piccole e medie partite, specialmente per parti complesse, di alta precisione può mostrare la sua superiorità.
Principali parametri tecnici
| Articolo | Modello | HK500LI |
| Distanza di lavorazione | Sballato sul letto. | d500 mm |
| Diametro di rotazione massimo (tipo di disco) | d400 mm | |
| Diametro di rotazione massimo (tipo di asse) | d250 mm | |
| Lunghezza massima di lavorazione | 800 mm | |
| La barra massima attraverso il diametro del foro | d52 mm | |
| Distanza tra i centri | 850 mm | |
| Traverso dell'asse X/Z | Percorso effettivo per l'asse X | 210 mm |
| Viaggio effettivo per l'asse Z | 850 mm | |
| X,Asse Z velocità di alimentazione rapida | 20 m/min | |
| Ferrovia lineare di guida dell'asse X,Z | 35/35 (Rollino) | |
| Diametro/intervallo dell'asse X,Z della vite a piombo | 3210/3210 | |
| Servomotore per l'asse X,Z | 15/15Nm | |
| Fusoliera | Naso a fusione | A2-6 |
| Diametro del foro dello spinello | d66 mm | |
| Velocità massima del mandrino | 4000 giri al minuto | |
| Potenza motrice dello spinello | 11 kw | |
| Fabbricazione a partire da semi di legno o di legno | 8 pollici | |
| Precisione di lavorazione | Precisione di posizionamento dell'asse X,Z | ± 0,006 mm |
| Precisione della precisione di potenza dell'asse X,Z | ± 0,005 mm | |
| Fabbricazione | Conicità della manica della coda | MT-5 |
| Max. Viaggiando per la manica di Tailsrock | 100 mm | |
| Intervallo di pressione del tailstock | 8-25pa | |
| Modalità di movimento della coda | Azionamento a sella, blocco idraulico | |
| Strumento | Standard per il bastone degli utensili | 25*25 |
| Bar di attrezzi noiosi | d32 mm | |
| Torretta (standard di attrezzatura) | 80 al centro 8 stazioni | |
| Altre specifiche | Struttura del letto | 45° di inclinazione |
| Dimensione esterna | Dimensione complessiva (L*W*H) | 2855*1580*1875 |
| Peso della macchina | 3300 kg |
Vantaggi di struttura
Caratteristiche del prodotto:
La struttura del letto della macchina utilizza una formazione in ghisa Meehanite ad alta resistenza e ha una struttura di letto inclinata a 45° con progettazione di bilanciamento del calore.elevata stabilità e facile funzionamento flessibile.potrebbe realizzare la lavorazione di tornitura di superfici circolari interne ed esterne, superfici coniche, superfici a sfera, superfici finali (filamenti di sistema a pollici, fili metrici, filettini e filettini conici), trivellazione, rifinitura,scavare un buco e così via..La macchina è adatta per la lavorazione di massa del pezzo in officina.
Sistema di controllo elettronico ad alta stabilità:
La linea di distribuzione nella scatola elettrica è conforme allo standard di sicurezza CE. I componenti elettrici utilizzano marchi di fama mondiale. Durante il funzionamento del sistema di controllo,la progettazione del ragionevole equilibrio termico e delle interferenze elettriche non sono influenzate dalle interferenze esterne;.
Spindle ad alta velocità e rigidità:
Il fusibile utilizza cuscinetti a sfera angolari di grado NSK p4 importati da Taiwan.L'assemblaggio della parte anteriore 3 e della parte posteriore 2 garantisce rigidità e precisione di lavoro per le direzioni assiale e radiale.La superficie di contatto per il mandrino e il rivestimento è raschiata.In tal modo,durante l'alta velocità di funzionamento del mandrino, esso potrebbe mantenere il mandrino tranquillo,una minima vibrazione e una buona dissipazione del calore.
Guida lineare ad alta rigidità e vite a sfera ad alta precisione:
L'asse X,Z permette di utilizzare una guida lineare con elevata rigidità ((Hiwin e PMI importati da Taiwan).bassa resistenza e elevata rigidità. asse x.Z utilizzano una vite a sfera di macinazione C3 di alta precisione.Le due estremità dell'albero utilizzano il disegno di pretensione per garantire la precisione di lavoroIl movimento rapido è di 30 m/min.In tal modo potrebbe aumentare l'efficienza del lavoro e ridurre il tempo di lavorazione.
Torretta idraulica di precisione (accessoiri standard per tornitori CNC con serie di torrette):
La rotazione della torretta è guidata da un servomotore.Può ruotare su due lati e scegliere lo strumento nella distanza più breve,cambiare lo strumento velocemente.
Convogliatore di chip (facoltativo):
A seconda dei materiali di lavorazione, si può scegliere il trasportatore a chip a catena.Semplice manutenzione è per il corpo della macchina.l'operatore poteva rimuovere efficacemente il chip e mantenere il corpo della macchina pulito facilmente.
alimentatore automatico a barre (facoltativo):
Fabbricazione a partire da materie prime
Altri apparecchi per la trasmissione di energia elettrica
Braccio meccanico
Linea di produzione flessibile
Convogliatori di chip
Fabbricazione a partire da materie prime
Braccio meccanico
Altri apparecchi per la trasmissione di energia elettrica
Velocità idraulica di posizionamento del tailstock, accurata, adatta a tutti i tipi di pezzo lungo e corto
Torre di taglio idraulico può resistere alla forza di taglio pesante, forte praticità
Applicazione industriale
Campioni di pezzo da lavoro:
Q1: Come posso ottenere un preventivo?
A:Lasciate il massaggio con le vostre richieste di acquisto e vi risponderemo il prima possibile.
Q2: Puoi fornire una macchina personalizzata o una SPM (macchina per scopi speciali)?
A:Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.
D3: Quali sono i termini di garanzia?
A:Forniamo un sostituto per le parti che si rivelano difettose per un periodo di 12 mesi, a partire dalla data di carico della macchina.
D4: Perché scegliere la vostra azienda?
A:I prodotti provenienti dallo sviluppo, dalla progettazione, dalla fabbricazione, dall'assemblaggio dell'intero processo produttivo sono realizzati tra impianti con una catena di produzione completa che è la vostra garanzia più affidabile.E la maggior parte dei marchi CNC può essere scelto come le esigenze degli utenti.
D5: Gli accessori standard sono inclusi nel prezzo?
A:Sì, tutti i nostri prezzi includono gli accessori standard.
D6: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
A:Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.
Q7: Come posso scegliere le macchine più adatte?
A:Si prega di elencare le specifiche o il disegno dei prodotti, sceglieremo le macchine più adatte per voi.
Q8: Quali sono i principali prodotti della vostra azienda?
A:Ci siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina di perforazione, la macchina di perforazione radiale, e così via.
D9: Quali sono i termini di pagamento?
A:T/T 30% pagamento iniziale al momento dell'ordine, 70% pagamento del saldo prima della spedizione.
