Luogo di origine:
La Cina
Certificazione:
ISO certification
Numero di modello:
VDW50
Video
Video
Video
Video

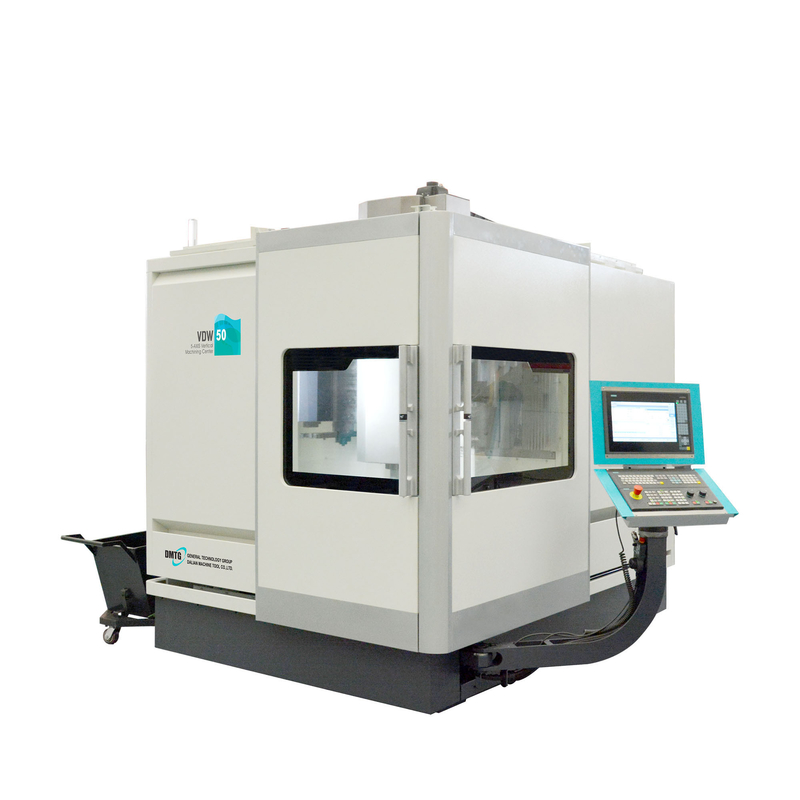

Alta velocità verticale di centro di lavorazione di CNC del centro di lavorazione di asse VDW50 5
| Oggetto | Unità | VDW50 |
| Dimensione del Worktable | millimetro | 500 |
| Max.load | chilogrammo | 300 (0°), 200 (0-90°) |
| Superficie di lavoro | millimetro | 600*460 |
| T-scanalature (distanza del numbers*wigth*center) | 8*14*45° | |
| Indirizzamento della Tabella (asse del axis*C di B) | 175° (left110°~right65°) *360° | |
| Velocità girante (asse di B/C) | RPM | 17,75 |
| Viaggio di asse di X/Y/Z | millimetro | 500/450/400 |
| Guida di asse di X/Y/Z a guida | Binario di guida lineare | |
| Distanza fra il naso del fuso da presentare | millimetro | 150-600 |
| Traversata rapida di asse di X/Y/Z | m/min | 30/30/30 (scelga: 36/36/36) |
| Asse di X/Y/Z che taglia feedrate | m/min | 0-20 |

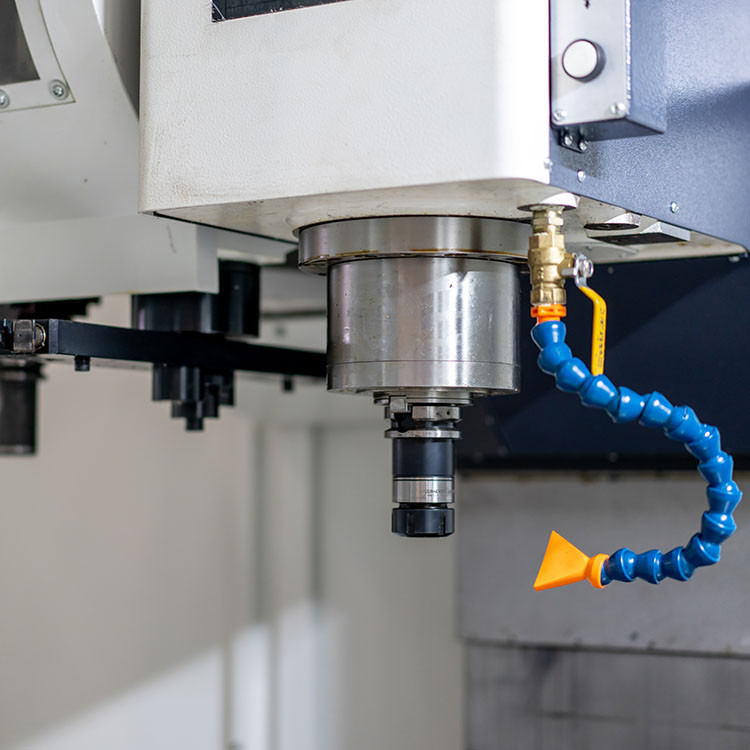

| Tipo del fuso | Fuso di azionamento diretto | |
| Potere del motore mandrino | chilowatt | 7 (Ps1)/15 (Pmax) |
| Coppia di torsione del motore mandrino | N.m | 45 (Ms1)/95 (Mmax) |
| Velocità di Max.spindle | RPM | 12000 |
| Capacità della rivista dello strumento | braccio 24T | |
| Tipo dello stinco dello strumento | HSK-A63 | |
| Peso massimo dello strumento | chilogrammo | 8 |
| Diamater di Max.tool (senza strumenti adiacenti) | millimetro | 75 |
| Lunghezza di Max.tool | millimetro | 300 |
| Gamma di spillatura (acciaio) | M3-M24 | |
| Diametro di Max.drilling (d'acciaio) | 36 | |
| Precisione di posizionamento di asse di X/Y/Z | millimetro | 0.008/0.008/0.008 |
| Accuratezza di ripetibilità di asse di X/Y/Z | millimetro | 0.005/0.005/0.005 |
| Precisione di posizionamento di asse di B/C | pollice | 10", 8" |
| Accuratezza di ripetibilità di asse di B/C | pollice | 4", 3" |
| Regolatore di CNC | SIEMENS SINUMERIK 840Dsl, HEIDENHAIN iTNC640 | |
| Dimensioni della macchina (L/W/H) | millimetro | 5242*4650*3260 |
| Peso della macchina | chilogrammo | 8000 |
Configurazioni standard
●Vite della palla e binario di guida lineare
●trasportatore di chip e carretto Catena tipi del chip
●Condizionatore d'aria
●ATC Braccio tipo 24T
●Colpo dell'aria del fuso
●Spillatura rigida
Facoltativo
●ATC braccio tipo 40T
●fuso di azionamento diretto 15000rpm
●liquido refrigerante 2Mpa attraverso il liquido refrigerante di spindle/7Mpa attraverso il fuso
●3 scala lineare (Heidenhain)
