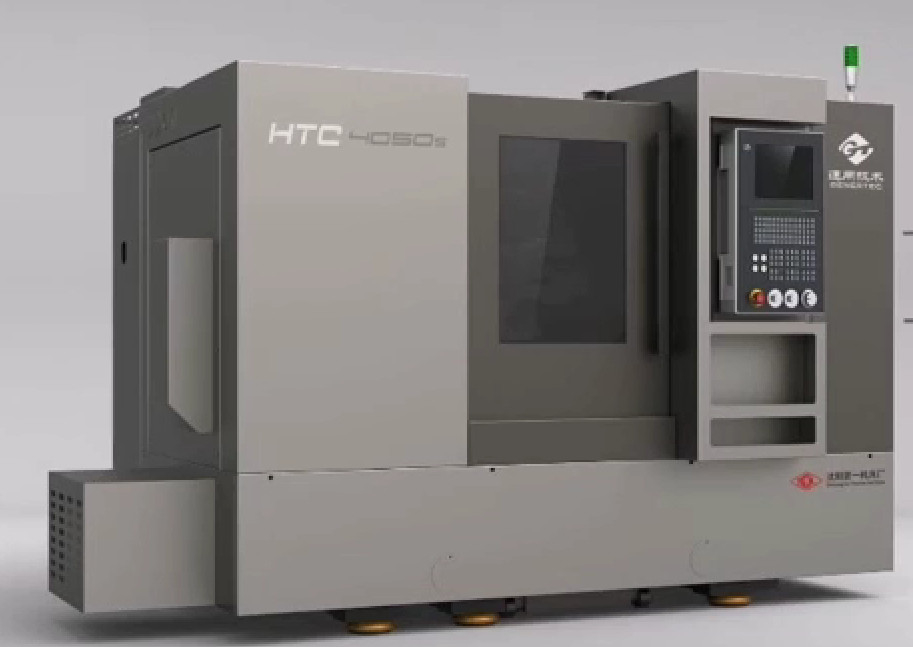

Macchina orizzontale del tornio di CNC di HTC4050S produttore della Cina del letto di inclinazione di 45 gradi

Introduzione di I.General della macchina

La macchina può elaborare le parti del disco e dell'asse, i fili di giro, gli archi, l'interno e l'esterno conico e girante della superficie del corpo, le parti del corpo di rotazione per l'elaborazione di alta efficienza, della massa e di alta precisione. Nella progettazione del fuso, del letto, della contropunta e di altre parti della rigidezza di una partita ragionevole, notevolmente migliorare la rigidità della macchina, per assicurare la stabilità del ri-taglio. Di conseguenza, la precisione della macchina può raggiungere IT6 ~ IT7. Come macchina utensile universale, è particolarmente adatto ad elaborazione in grande quantità e di alta precisione di alto-efficienza, delle parti rotatorie in industrie idrauliche ed altro dell'automobile, del motore, del cuscinetto.

Struttura di II.Main e caratteristiche tecniche

letto 1.Lathe

Questa macchina di serie adotta il letto integrale con l'angolo smussato 45°, che rende la forza di taglio più stabile. Il letto è fatto di ghisa ad alta densità con assorbimento di scossa ad alta resistenza e buon. Progettazione aumentata del porto di scarico del chip, assicurare tagliatrice liscia. La ferrovia di guida adotta la ferrovia di guida lineare di precisione di 35 specifiche, l'accuratezza di alta alimentazione, la piccola resistenza di attrito, la buona rigidità, la resistenza di vibrazione, l'alta capacità di deformazione, utenti di ottenere il più alta accuratezza d'elaborazione e la velocità più rapida, efficienza di produzione.

alimentazione di asse 2.Two

L'asse di Z e dell'ascissa è determinato dal servomotore e direttamente è collegato con la vite della palla attraverso l'accoppiamento elastico.

La ferrovia di guida di scorrimento è utilizzata per una guida di due assi, la guida è tipo del carico della quattro-direzione, alta precisione e grande carico, separati dalla gabbia fra la palla, per ridurre la resistenza e l'aumento di temperatura di attrito, deformazione termica, in modo da notevolmente migliorare l'accuratezza d'elaborazione, la velocità rapida e l'efficienza di produzione. I suoi vantaggi eccezionali sono piccolo volume, alta precisione e costo di mantenimento basso, è la prima scelta per gli utenti che perseguono l'alta precisione e la configurazione redditizia, particolarmente adatte ad automobile, cuscinetto ed altre industrie dove la consistenza di dimensione delle parti è molto alta.

scatola 3.Spindle

Questa serie di macchina è singola testa motrice del fuso, il motore direttamente determina la rotazione del fuso tramite la ruota della cinghia, riducente la perdita di potere di inizio veloce e stabile meccanico della trasmissione. La dimensione integrale della struttura del fuso è ottimizzata per incontrare l'alte rigidità ed alta velocità. Tramite l'assemblea attenta per fare il fuso per raggiungere la precisione più ideale, con l'aumento di bassa temperatura, piccola deformazione termica, caratteristiche di alta precisione, di modo che il fuso nel lavoro a lungo termine per mantenere l'asse del fuso relativamente stabile. Il codificatore speciale del fuso annulla il meccanismo di trascinamento sincrono della cinghia e efficacemente riduce l'incidenza guasti.

curva caratteristica di coppia di torsione del motore 4.Main

La serie di velocità di taglio di macchina è 1: 1,69

cilindri 5.Chuck

Il mandrino standard di questa macchina è mandrino idraulico. I mandrini possono essere sostituiti facilmente con tutti i tipi di dispositivo, l'adattabilità veloce, possono soddisfare le richieste degli utenti che elaborano varie parti. Mandrino e cilindro idraulici inoltre facoltativi di altre specifiche.

sella 6.Bed e pattino

La sella del letto di questa macchina è fatta di ghisa ad alta densità. Il resto del piatto e del coltello dello scorrevole è disposto sulla sella del letto. La ferrovia di guida lineare importata di 35 specifiche è adottata affinchè il resto del piatto e dello strumento dello scorrevole si muova sulla sella del letto. Il movimento nella direzione dell'ascissa è determinato dal servomotore tramite la vite elastica della palla e dell'accoppiamento. La vite di alta precisione importata della palla è selezionata per la madrevite, con alta precisione e la trasmissione accurata.

resto 7.Tool

Il resto standard dello strumento di questo tornio adotta il servo resto dello strumento. Il resto dello strumento adotta il servomotore per guidare la posizione ed il bloccaggio idraulico, che possono soddisfare le richieste del rendimento elevato e del cambiamento veloce dello strumento. Il resto dello strumento può realizzare la selezione bidirezionale e vicina del coltello. Usando la tecnologia del servomotore per controllare l'accelerazione ed il processo della decelerazione, il resto dello strumento può ancora completare l'indirizzamento flessibile che posiziona senza impatto nell'ambito di alto carico inerziale. Struttura del disco del dente di triplo di alta precisione, azionamento idraulico, di modo che il disco della taglierina senza sollevare la cassa per raggiungere serratura sciolta, efficacemente per proteggere la struttura meccanica interna da inquinamento esterno (liquido refrigerante, limature del ferro, polvere, ecc.). Il piatto del dente del tripletto è fatto dell'acciaio legato di alto-durezza da precisione che frantuma, con la grande e forza chiudente elevata per assicurare l'alte rigidità e precisione del resto dello strumento. Il resto dello strumento presenta i vantaggi di fabbricazione di precisione, del numero piccolo delle parti, della progettazione ragionevole, della temperatura di lavoro bassa e della lubrificazione durevole, che assicurano la sue accuratezza ed affidabilità nel processo di uso.

8.Tailstock

La cima è riparata nella manica superiore del corpo del sedile della coda, tramite la parte posteriore del cilindro idraulico per fare avanzare la cima della manica, scorrevole la ferrovia di guida qui sotto, l'intera posizione di corpo della coda può essere trascinata dalla sella del letto prima e dopo adeguamento grezzo.

9.Hydraulic e sistema di lubrificazione

Il serbatoio idraulico per il circuito idraulico è disposto dietro il letto. Struttura compatta idraulica, installazione facile. La pressione di ogni cilindro di esecuzione del circuito idraulico può essere regolato esclusivamente e c'è un dispositivo di protezione di pressione. Configurazione standard con il sistema di lubrificazione automatico quantitativo centralizzato.

10.Cooling e sistema di rimozione del chip

La macchina è fornita di scatola di chip standard, secondo il materiale differente del pezzo in lavorazione, può scegliere il dispositivo di scarico del chip. Il tipo di scarico del chip è tipo a catena scarico del chip, ruspa spianatrice o scarico magnetico del chip della ruspa spianatrice. Il separatore del chip della landa è adatto a raccolta ed a trasportare dei tutti i tipi dei chip del rotolo, del grumo e del blocco; Il dispositivo di scarico del chip della ruspa spianatrice è adatto a trasportare il rame, l'alluminio, il ghisa ed altri detriti; Il separatore magnetico del chip della ruspa spianatrice pricipalmente è utilizzato per il trasporto dei chip del ghisa con la lunghezza di meno di 150 millimetri nell'elaborazione bagnata. Il dispositivo di scarico del chip è scarico automatico del chip, può essere controllato tramite l'inizio e la fermata del dispositivo di scarico del chip dell'istruzione di m.

La scatola ed il dispositivo di raffreddamento di rimozione del chip sono separati dalla macchina principale per assicurare che l'accuratezza della macchina non sia colpita dal calore di taglio. Adopt ha importato il grande flusso e la pompa di raffreddamento dell'alta testa, acqua di raffreddamento direttamente è collegata con lo sbocco dell'acqua di raffreddamento sul resto dello strumento dopo la conduzione fuori dalla pompa di raffreddamento ed essere fuoriuscitoe fuori attraverso l'ugello della clip dello strumento, per fornire il raffreddamento e la lubrificazione per le parti e gli strumenti, in modo da per assicurare l'accuratezza lavorante del pezzo in lavorazione e per migliorare il tempo di impiego dello strumento. Inoltre, secondo le esigenze degli utenti della disposizione della macchina utensile, l'estrattore del chip può scegliere il tipo laterale o il tipo posteriore.

sistema 11.Electrical

11,1 sistema elettrico della macchina

La progettazione elettrica della macchina si conforma alla norma elettrica di GB/T 5226.1-2019. Il circuito principale del circuito è protetto da sovracorrente e dal cortocircuito e le azioni relative della macchina sono collegate di conseguenza per assicurare l'attrezzatura e la sicurezza personale. Il sistema elettrico ha funzione di auto-diagnosi, il personale di manutenzione e di funzionamento può osservare in qualunque momento lo stato corrente di ogni parte della macchina secondo l'indicatore luminoso e l'esposizione. Le componenti elettriche principali sono prodotti cinese-stranieri della cooperazione o prodotti ben noti domestici, in modo da assicurare la sicurezza e l'affidabilità delle macchine utensili.

11,2 scatola elettrica

Facendo uso di una scatola elettrica X tipa chiusa, la scatola elettrica calore-sta dissipando, accertandosi del funzionamento normale del materiale elettrico. La scatola elettrica usa la struttura dei collegamenti del piatto della scanalatura, la disposizione componente ed i collegamenti sono ragionevoli, ordinati, bei e facili da riparare. Riservi certo spazio nella scatola elettrica ad espansione.

11,3 gruppo di regolazione di manipolazione della macchina

Il gruppo di regolazione girante di manipolazione di asse è utilizzato per facilitare la regolazione ed il funzionamento della macchina.

protezione 11,4 di sicurezza

La macchina ha il dispositivo di allarme e un bottone dell'arresto di emergenza per impedire i vari scoppi danneggiare la macchina. dovuto la progettazione ragionevole del software, l'allarme può visualizzare il testo e gli allarmi attraverso l'esposizione. La macchina utensile divide il modo che l'allarme è diviso in tre categorie secondo le situazioni differenti: l'allarme di emergenza è «arresto di emergenza»; l'allarme generale è «alimentazione» implementata; soltanto «rapido» per gli errori di operazione.

III. parametri tecnici principali, precisione della macchina

parametri tecnici 1.Main

Nota:

1: La velocità di rotazione del mandrino è la gamma di velocità nell'ambito della configurazione standard quando installa altre configurazioni dei mandrini, camion o i motori principali, pagano l'attenzione al mandrino selezionato o la velocità di limite della carta.

2: Le macchine utensili di CNC sono rigorose per i requisiti dell'alimentazione elettrica. Se la griglia di potere dell'utente oscilla più del ± 10%, il regolatore deve essere aumentato, altrimenti la macchina utensile di CNC non funzionerà correttamente e perfino risultati imprevedibili.

3: La coppia di torsione massima della macchina è costante, ma poichè il diametro tagliente diventa grande, i parametri taglienti possono essere fatti come piccoli, in modo dai parametri lavoranti della macchina dovrebbero essere regolato secondo la dimensione del pezzo in lavorazione.

4: Il peso della macchina è per riferimento soltanto ed il peso finale è conforme alla cassetta portautensili della macchina.

accuratezza 2.Main

IV. configurazione principale della macchina
