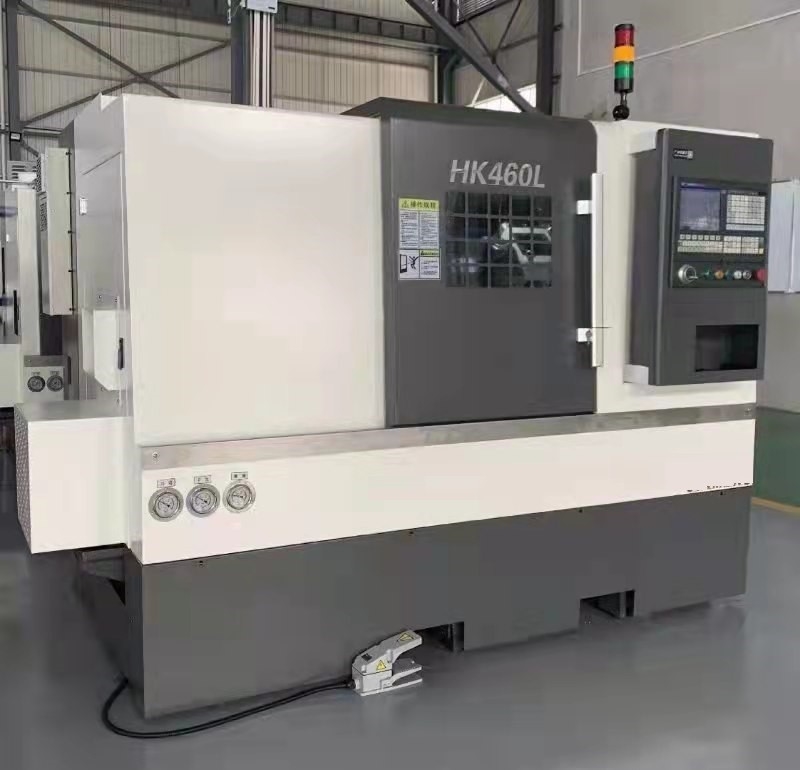

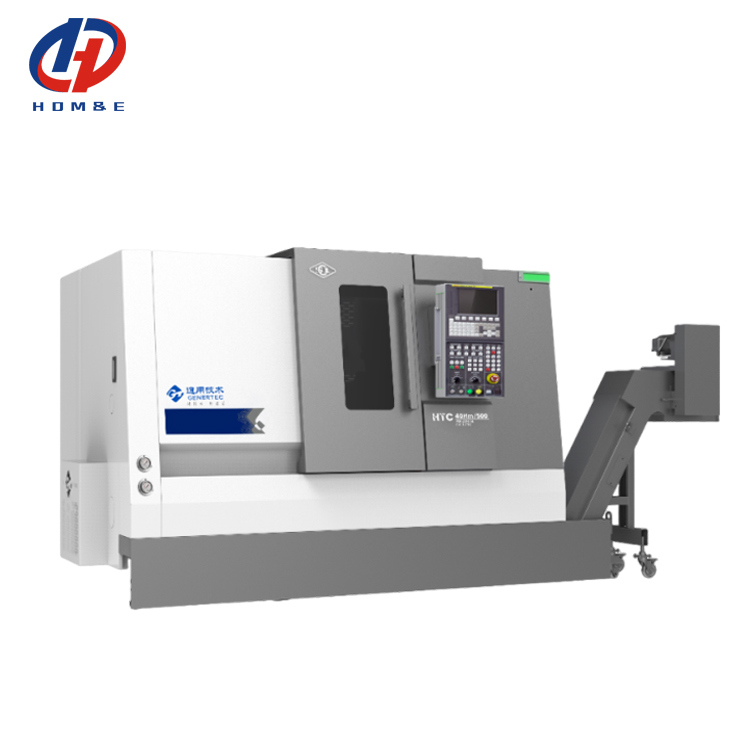

Ferrovia ad alta velocità di CNC del letto di inclinazione di G45L della macchina orizzontale del tornio
Dettagli del prodotto
| Nome del prodotto: | Tornio CNC orizzontale a banco inclinato G45L | Diametro massimo di rotazione sul letto: | Φ450mm |
|---|---|---|---|
| Diametro massimo lavorabile (tipo disco): | Φ300mm | Diametro massimo lavorabile (tipo di albero): | Φ120mm |
| Lunghezza massima del pezzo lavorato: | 300 mm | Diametro massimo del foro passante dell'asta: | Ø45 mm |
| velocità massima del fuso: | 6000 giri / min | Potenza del motore del mandrino: | 5,5 kW |
| Evidenziare |
Macchina orizzontale del tornio del letto inclinato,Tornio inclinato ad alta velocità di CNC del letto,Orizzontale del tornio di inclinazione di CNC |
||
Descrizione del prodotto
Tornio orizzontale di CNC letto inclinato ad alta velocità della ferrovia di G45L del mini
Descrizione di prodotto della parte I
La macchina di CNC di G45L può completare automaticamente la superficie circolare interna ed esterna, la superficie conica, la superficie dell'arco, fronte dell'estremità, varia elaborazione di scrematura, noiosa ed altra di giro di fresatura, del cobalto, dei fili (il filo metrico, affusola il filo, il filo del fronte dell'estremità), più adatta a parti di elaborazione batch di produzione dell'officina di impresa.
Caratteristica tecnica principale della parte II
| Oggetto | Nome | Parametro |
| Elaborazione della gamma | Diametro di giro massimo sopra il letto | Φ450mm |
| Diametro lavorante massimo (a disco) | Φ300mm | |
| Diametro lavorante massimo (tipo dell'asse) | Φ120mm | |
| Lunghezza massima del pezzo in lavorazione lavorato | 300mm | |
| Barretta massima attraverso il diametro del foro | Φ45mm | |
| Viaggio ed alimentazione più veloce | Viaggio dell'ascissa | 800mm |
| Viaggio di asse di Z | 330mm | |
| Velocità rapida di asse di X/Z | 30m/min | |
| Servomotori di asse di X/Z | 1.3/1.3 CHILOWATT | |

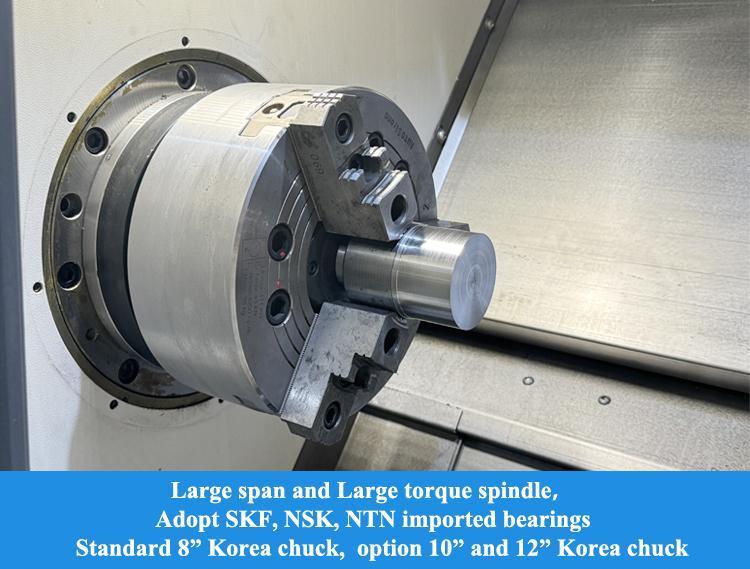

| Fuso | Naso del fuso | A2-5 |
| Diametro del foro di fuso | Φ56mm | |
| Velocità di rotazione del mandrino massima | 6000rpm | |
| Potere del motore mandrino | 5.5kw | |
| Specificazione della manica e del cilindro rotatorio | 6 pollici | |
| Accuratezza lavorante | Accuratezza di ripetibilità di asse di X/Z | ±0.003mm |
| Precisione di posizionamento di asse di X/Z | ±0.005mm | |

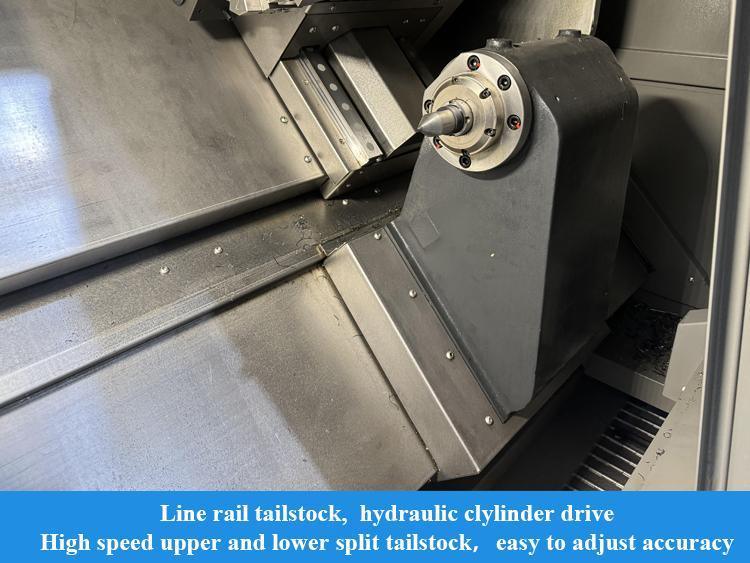

| Contropunta idraulica | Specificazione della manica della contropunta | senza |
| Viaggio della manica della contropunta | senza | |
| Campo di pressione della contropunta | senza | |
| Modo del movimento della contropunta | senza | |

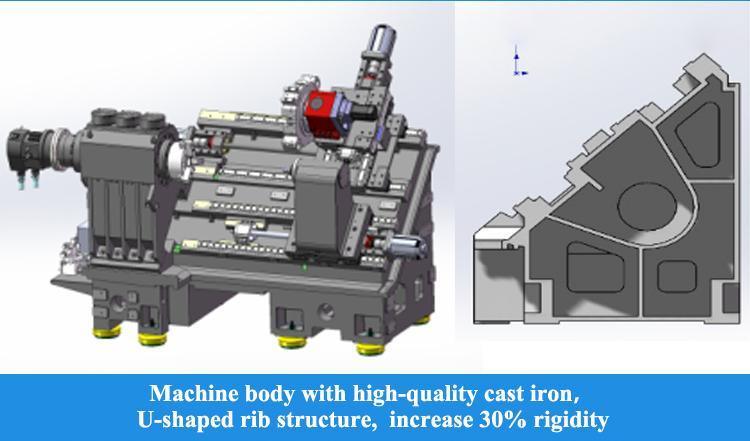

| Altro | Forma della struttura del letto | letto di inclinazione di 45 gradi |
| Tipo dello stinco dello strumento | □20*20 | |
| Specifiche dell'asta di perforazione | Φ25mm | |
| Torretta | senza | |
| Dimensioni globali | Altezza del width× di Length× | 2065*1540*1660 |
| peso | 2400kg |
Configurazione di norma della parte III
| Oggetto | Descrizione | Osservazioni |

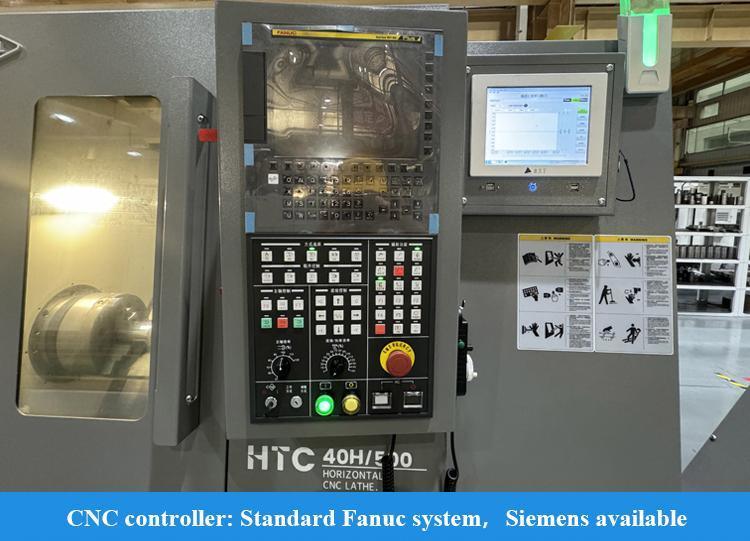

| Sistema di CNC | SYNTEC21TA | |
| Servomotore principale | Domestico | |
| Servomotore di asse di X/Z | Il Giappone | |
| Fuso | Provincia di Taiwan | |
| Cuscinetto del fuso | Il Giappone NSK | |
| Cuscinetto della vite | THT | |

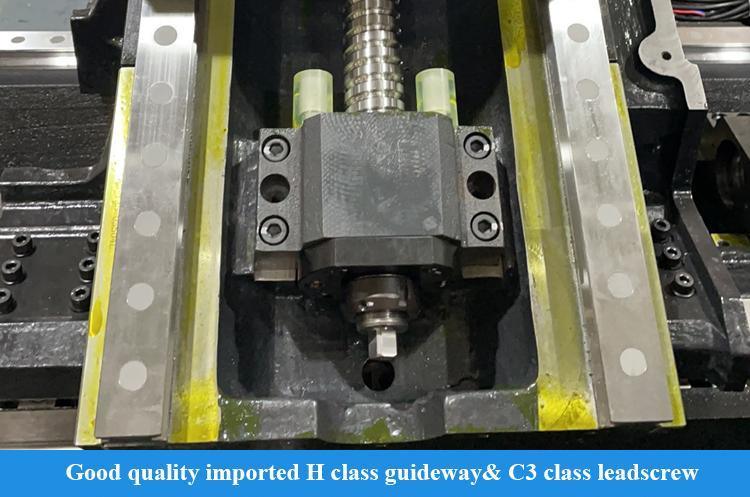

| Guida lineare | PMI/HIWIN | Ascissa: 25 cuscinetti a sfera Z-asse: 30 cuscinetti a sfera |
| Vite della palla | PMI/HIWIN | Ascissa: 3210 Z-asse: 3210 |
| Cilindro rotatorio dell'olio | Domestico | |
| Anello idraulico | Domestico | due anelli come norma |
| Torretta idraulica | Provincia di Taiwan | Senza |
| Sistema di lubrificazione automatico | Domestico | |
| Sistema di raffreddamento | Domestico | |
| Scambiatore di calore | Domestico | |
| Lampada dell'allarme | Domestico | |
| Elettrico | Domestico | |
| Manuale tecnico | ||
| Operazione ed istruzione di manutenzione, manuale elettrico, certificato di approvazione, lista di imballaggio, manuale di operazione di sistema (archivio elettronico) e manuale di programmazione di sistema (archivio elettronico). | ||
