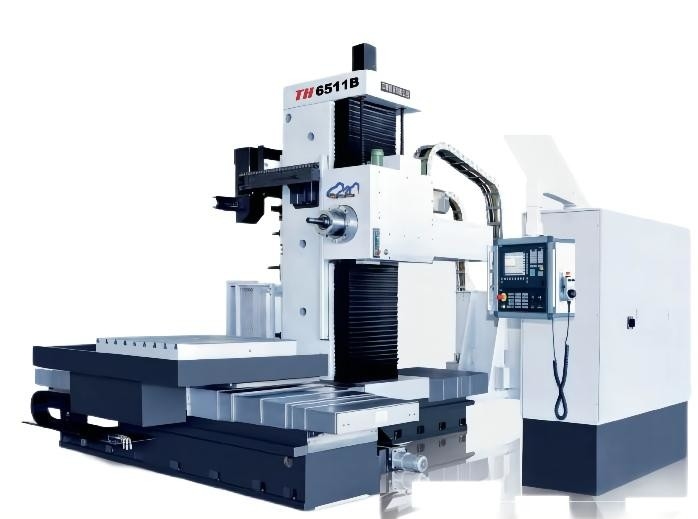

Fresatura orizzontale di CNC di TK6511B/TKP6511B ed alesatrice da vendere
Introduzione di prodotto
Questa macchina utensile pricipalmente è utilizzata per la macinazione ed alesare e può anche eseguire i vari processi quali il fronte di perforazione, di scrematura, di svasatura, di giro ed il cerchio esterno di giro. È particolarmente adatto ad elaborazione a forma di scatola si separa i fori multipli ed il gioco preciso del foro. Questa macchina utensile può realizzare il posizionamento coordinato automatico e che può anche realizzare che il legame di tutte le quattro asce coordinate della X, di Y, della Z, di W e di interpolazione di B. Circular può essere usato per il contorno e l'elaborazione tridimensionale della superficie. Secondo le esigenze degli utenti, può essere fornita di accessori quali la piattaforma girevole verticale di CNC, la testa di macinazione ad angolo retto, ecc. per ampliare la gamma d'elaborazione della macchina utensile.
Parametro tecnico
| Oggetto | Unità | TK6511B | TKP6511B | |
| Dimensione del Worktable | millimetro | 1000x1250 (1250x1400) | 1000x1250 (1250x1400) | |
| Max.load sulla tavola | chilogrammo | 5000 | 5000 | |
| T-scanalatura del Worktable | millimetro x n | 22x7 (22x9) | 22x7 (22x9) | |
| Diametro del fuso | millimetro | Ø110 | Ø110 | |
| Conicità del fuso | — | Iso 7: 24 No.50 | 7:24 No.50 di iso | |
| Velocità di rotazione del mandrino | r/min | 10-2500 (10-3000) | 10-2000 | |
| Max.torque del fuso | Nanometro | 1300/1600 | 1300/1600 | |
| Distanza fra il centro del fuso per presentare superficie | millimetro | 60-1560 (30-1530) | 60-1560 (30-1530) | |
| Distanza minima fra l'estremità del fuso e il centro del worktable | millimetro | 350(posizione zero del fuso) | 487(posizione zero del fuso) | |
| Viaggio trasversale del worktable X | millimetro | 2000 (2500/3000) | 2000 (2500/3000) | |
| Viaggio verticale della scatola Y del fuso | millimetro | 1500(2000) | 1500(2000) | |
| Colpo longitudinale Z della colonna | millimetro | 1200(2000) | 1200(2000) | |
| Colpo W del fuso | millimetro | 550 | 550 | |
| Colpo del Ram V | millimetro | - | - | |
| Colpo rotatorio piano U del cursore del piatto | millimetro | - | 140 | |
| Rotazione B della Tabella | ° | 0.001x360 | 0.001x360 | |
| Velocità di avanzamento | X, Y, Z | mm/min | 1-6000 | 1-6000 |
| W, U | mm/min | W: 1-2000 | W: 1-2000 U: 1-1000 | |
| B | r/min | 0-1.5 | 0-1.5 | |
| Velocità trasversale rapida | X, Y, Z | m/min | 9 | 9 |
| W, U | m/min | 2,4 | 2,4 | |
| B | r/min | 2,5 | 2,5 | |
| Dispositivo cambiante dello strumento automatico | Capacità della rivista dello strumento/metodo cambiamento dello strumento | pezzo | 40 (24/60 facoltativo)/punto fisso | 40 (24/60 facoltativo)/punto fisso |
| Specifiche del portautensile | — | ISO 7: 24 JT50 (BT50/CAT50) | ISO 7: 24 JT50 (BT50/CAT50) | |
| Max.weight dello strumento | chilogrammo | 25 | 25 | |
| Lunghezza/diametro di Max.tool | millimetro | 400/Ø125 | 400/Ø125 | |
| Tempo del cambiamento dello strumento | S | 15 | 15 | |
| Max.diameter dello strumento vuoto adiacente | millimetro | Ø250 | Ø250 | |
| Specifiche del portautensile | — | 7:24 JT50 DI ISO | 7:24 JT50 DI ISO | |
| Norma del chiodo di tirata | 一 | LDA-50 | LDA-50 | |
| potere del motore principale | chilowatt | 19.5/23.4 (continuous/30min) | 19.5/23.4 (continuous/30min) | |
| precisione di posizionamento | X, Y, Z | millimetro | X: 0,020; Y, Z: 0,018; W: 0,020 | X: 0,020; Y, Z: 0,018; W: 0,020; U: 0,032 |
| B (4x90°) | « | 10" (6") | 10" (6") | |
| Precisione di posizionamento di ripetizione | X, Y, Z | millimetro | X: 0,011; Y, Z: 0,01; W: 0,016 | X: 0,011; Y, Z: 0,01; W: 0,016; U: 0,018 |
| B | » | 7" | 7" | |
| Capacità totale elettrica | KVA | 55 | 55 | |
| Dimensioni globali (L*W*H) | millimetro | 5555x4155x4200 | 5555x4155x4200 | |
Applicazione del campo
Ampiamente usato nell'aviazione, spazio aereo, costruzione navale, trasporto, ferrovie, industria militare, energia, energia eolica, energia, resistente nucleari, metallurgia, estrazione mineraria, macchinario di costruzione, macchinario petrochimico, motori a combustione interna, pompe idrauliche ed altre industrie di trasformazione del macchinario generale. È una scatola d'elaborazione, l'attrezzatura primo selezionata chiave per le grandi e parti di medie dimensioni quali gli alloggi e le basi.
