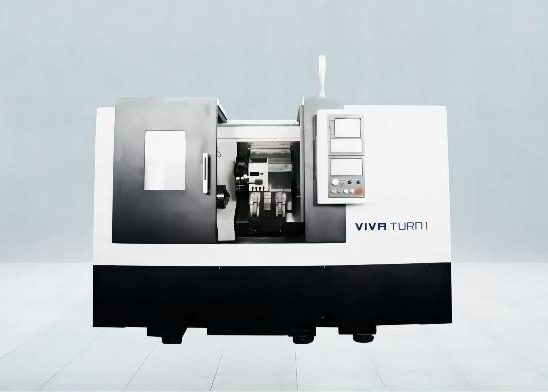

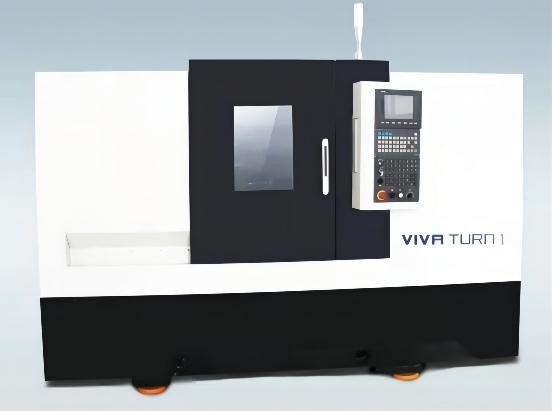

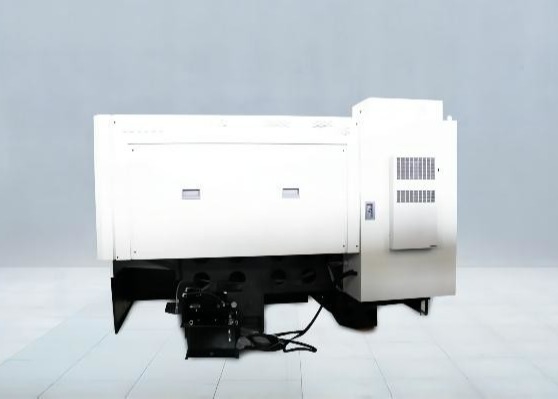

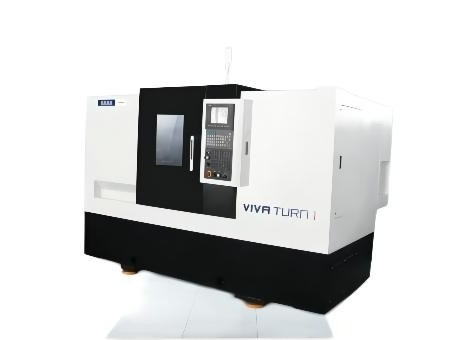

Tornio CNC a banco inclinato per lavorazione metalli T1/500 TURN Heavy Duty

Tornio CNC a banco inclinato per lavorazione metalli T1/500 TURN Heavy Duty

Tornio CNC a banco inclinato T1/500

Torno CNC a letto inclinato pesante

Torni CNC per la lavorazione dei metalli

Luogo di origine:

La Cina

Marca:

HD TECH

Certificazione:

ISO certification

Numero di modello:

T1/500

Contattaci
Chiedi un preventivo
Dettagli del prodotto
Nome del prodotto:
Tornio inclinato di CNC del letto
Massimo. lunghezza di taglio:
500 mm
Diametro tagliente massimo:
300 mm
Max. Swing Diameter sopra lo scorrevole:
280 millimetri
Tipo di testa del fuso:
A2-6
Diametro di foro del fuso:
ø65
Gamma di velocità del mandrino:
4500 giri/min
Potenza del motore principale:
911/KW
Di tipo corrente della torretta:
8 stazioni utensili orizzontali
Termini di pagamento e di spedizione
Quantità di ordine minimo
1 insieme
Prezzo
Negoziabile
Imballaggi particolari
Il caso di legno, tronco della latta, l'altro imballaggio in condizione di navigare
Tempi di consegna
30-45 giorni
Termini di pagamento
T/T, L/C, Western Union
Capacità di alimentazione
50 insiemi al mese
Descrizione del prodotto

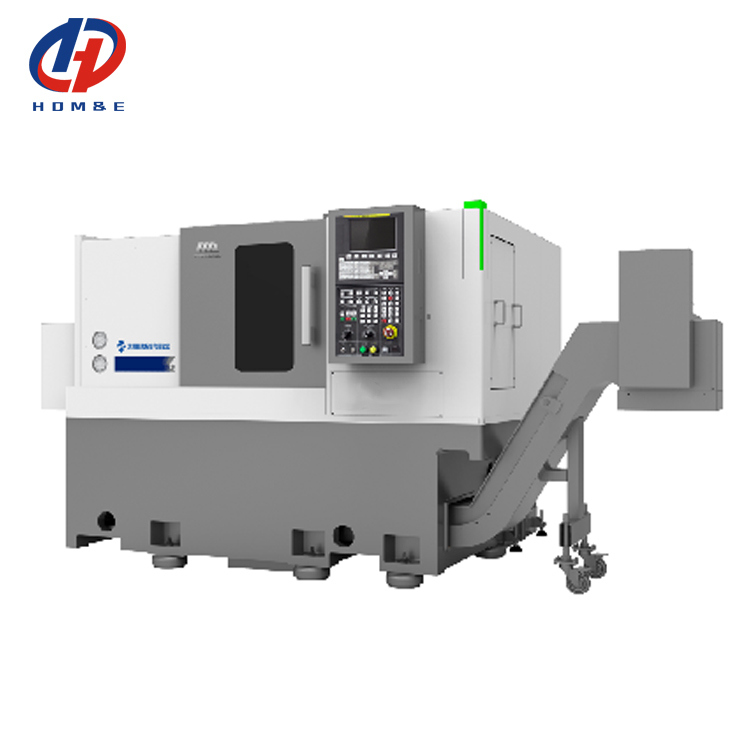

Tornio CNC a banco inclinato per lavorazione metalli T1/500 TURN Heavy Duty 0

Descrizione del prodotto:

SMTCL Legno orizzontale inclinato CNC HTC30Q Centrale di tornitura CNC Precisione CNC
I torni CNC HTC-H/S di nuova generazione sono ottimizzati attraverso un software di progettazione e analisi professionale, assemblati, verificati e migliorati con una tecnologia avanzata di produzione e test.Hanno buone prestazioni di taglio e possono soddisfare la lavorazione di varie parti rotanti.
HTC30H(Q) Torni CNC occupano una piccola area e sono adatti per la lavorazione ad alta precisione di varie parti di piccole dimensioni, soddisfacendo efficacemente la lavorazione di automobili, cuscinetti, hardware,industria medica e altri settori.

Caratteristiche del prodotto:

1"Alta precisione"

◆ Vattone e rotaia di guida di alta precisione
◆ Cuscinetti a fusione ad alta precisione
◆ Quantificazione degli standard di processo
◆ Regola di griglia di alta precisione
2,Alta efficienza
Applicazione del codice modulare del sistema
◆ completa configurazione funzionale, che consente
Produzione intellettuale
◆ Torretta servo ad alta efficienza
◆ Fusoli di taglio ad alte prestazioni e ad uso pesante
3,Alta rigidità
◆ Letto in ghisa di alta qualità, ecc.
◆ Fabbricazione di chiavi: cassetta da letto a lunghi tratti
◆ Spindle ad alta potenza e coppia
◆ Torretta per utensili ad alta rigidità
Dettagli del prodotto:

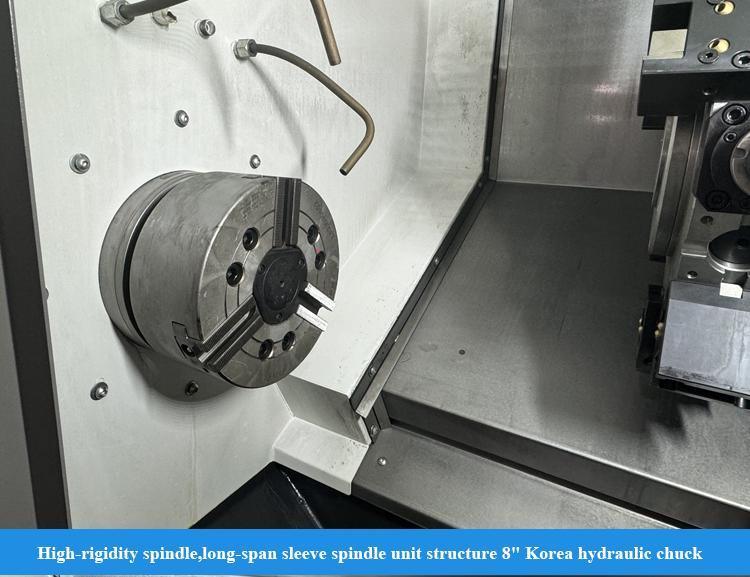

 Fuso di alta rigidità
La struttura dell'unità a fusione a manica di grande estensione utilizza cuscinetti a rulli cilindrici a due file importati e cuscinetti a sfera a contatto angolare per il supporto composito,che aumenta la rigidità e la coppia dello spinello e raggiunge
eccellenti effetti di taglio pesante del fusibile.

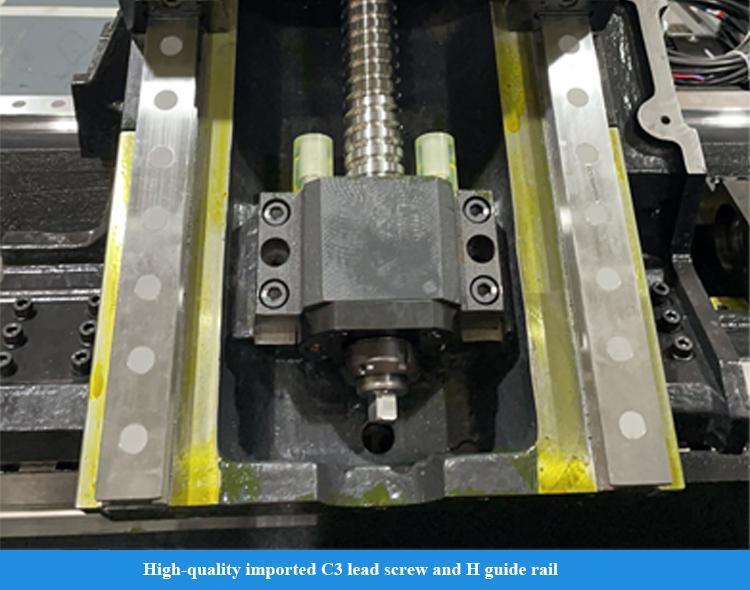

Vetture a sfera ad alta precisione
Utilizza vite di alta qualità importate di grado C3 e rotaia guida di grado H ed è direttamente azionato da un servomotore per ottenere eccellenti
precisione operativa.

Sella antinclinante
La lunghezza della rotaia guida è ragionevolmente aumentata, la struttura del sistema di movimento è ottimizzata e il corpo principale della sella è
progettati in forma di arco per garantire la rigidità complessiva dei componenti importanti.

Velocità di movimento rapida: 30 m/min
Il servomotore è collegato direttamente alla vite a sfera attraverso un accoppiamento, riducendo i collegamenti intermedi e ottenendo
Le rotaie di guida dell'asse X e Z adottano rotaie di guida lineari di rotolamento importate per garantire un'elevata rigidità, buone prestazioni dinamiche e precisione,aumentare la velocità di funzionamento e migliorare l'efficienza della produzione.

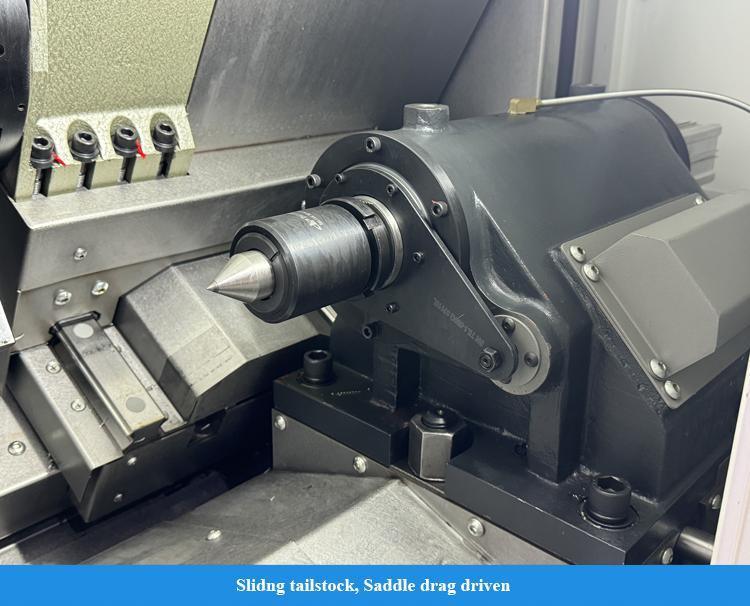

Servizio di taglio della coda
Il tailstock può essere spostato in modo servodriven opzionale, che può controllare con precisione e regolare flessibilmente il tailstock
La velocità di movimento e la forza di frenatura di lavoro sono determinate in base alle esigenze di lavorazione, consentendo al tailstock di avvicinarsi rapidamente al pezzo di lavoro e di stringere senza impatto,e può fornire feedback in tempo reale sulla posizione di serraggio.migliorare
Il modello è dotato di un sistema di controllo di velocità e di un sistema di controllo di velocità, che consente di regolare l'efficienza della produzione.

Doppia struttura pretenso fissa
L'asse X sviluppa una doppia struttura di supporto fisso e utilizza una vite pre-allungata per compensare efficacemente la deformazione pre-allungamento
La struttura di chiusura è composta da una speciale struttura di tenuta per ridurre l'aumento di temperatura della vite.
ottenendo così un'elevata precisione e un'elevata precisione della stabilità di alimentazione delle macchine utensili

Portatore di attrezzi servo
Opzionale servo-powered utensile, struttura ad alto livello di precisione dell'asse C e testa di potenza bidirezionale realizzare alto
- la rotazione integrata di efficienza,
La Commissione ha adottato un parere sulla proposta di regolamento (CE) n.

Tenitore interno degli strumenti di raffreddamento
Opzionale portautensili di raffreddamento interno e uscita dell'acqua dal centro utensile realizzare l'eliminazione efficiente dei trucioli durante la lavorazione del foro interno e garantire la qualità della lavorazione

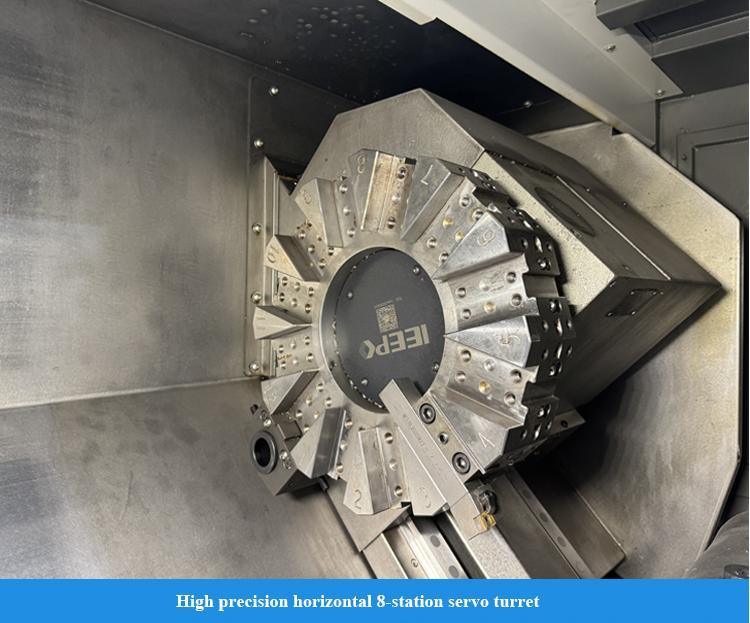

Servo utensile efficiente
Il servo utensile ha una velocità di indicizzazione elevata, può essere indicizzato continuamente e può selezionare lo strumento più vicino in entrambe le direzioni.
La torretta dell'utensile spinge la piastra dentale mobile all'interno del portautensile attraverso il riduttore per realizzare l'indicizzazione del disco di taglio.la piastra dentale fissa e la piastra dentale mobile sono bloccate idraulicamenteLa struttura interna è semplice e i punti di guasto sono bassi.


Applicazione industriale:

HTC30Q series CNC horizontal lathe is a small-size CNC product designed and manufactured toadapt to market demand on the basis of numerous years of technology accumulation and experience of ourfactory for production of CNC lathe. La macchina utensile presenta caratteristiche quali economia, efficienza, risparmio energetico, elevata precisione di posizionamento e facilità di manutenzione,E' il prodotto di prima scelta per la tornitura di componenti di piccole dimensioni di industrie quali le automobili., hardware ed elettronica, ecc.

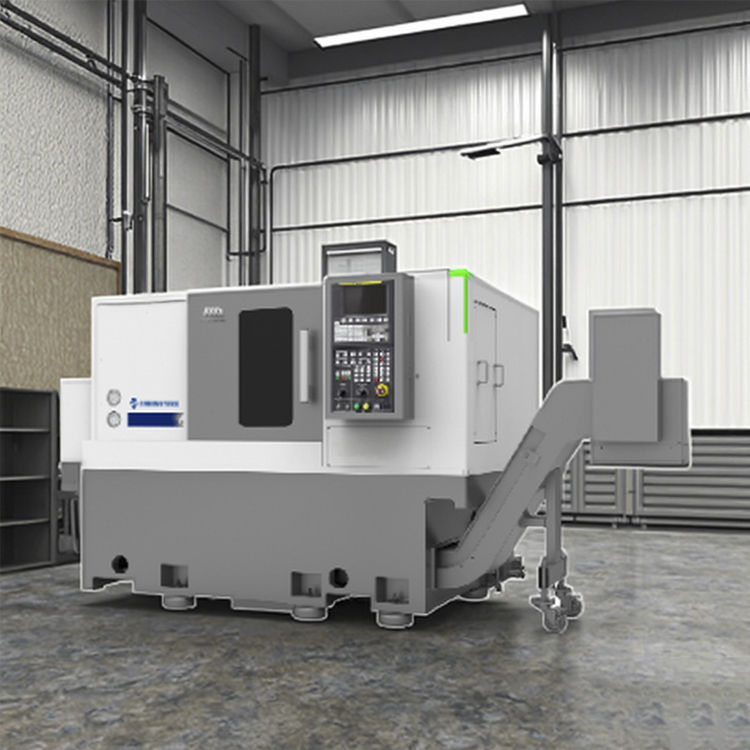

Tornio CNC a banco inclinato per lavorazione metalli T1/500 TURN Heavy Duty 1

Parametri del prodotto:
Articolo 2
Unità
HTC 16H ((Q)
HTC 30H (Q)
Max, taglio il dia.
mm
Φ160
Φ300
Lunghezza massima di taglio
mm
160
500
Max. Swing dia. Sul letto.
mm
Φ420
Φ420
Max. Swing dia. Over letto spazio
mm
Φ160
Φ280
Fusoliera
Modello di naso a fusione
-
A2-5
A2-6
Disegno interno del cuscinetto anteriore.
mm
90
100
Conico del fusibile e dimensione del foro

1:20;Φ62
1:20"Φ70
Dia. di buco a fusione Max.
mm
Φ56
Φ65
Max. Bar dia.
mm
Φ44
Φ50
Dialettro di scatto standard.
centimetro
6"
8"
Intervallo di velocità dello spinello
r/min
6000
4500
Torsione massima dello spinello
N.m.
72 ((1500 r/min)
180 ((576 r/min)
Torsione nominale dello spinello
N.m.
86 ((1500r/min)
110 ((769r/min)
Potenza di uscita del motore principale continua/30 min.
kW
11/13.2
11 settembre.
Asse X/Z
Velocità di attraversamento rapida dell'asse X
mm
30
30
Velocità di attraversamento veloce dell'asse Z
mm
30
30
Viaggio sull'asse X
mm
145
160
Viaggio sull'asse Z
mm
205
560
Fabbricazione
Viaggi di coda
mm
300
Metodo di azionamento a coda

Trascinamento della sella
Viaggio a manica di coda
mm
100
Dia della manica della coda.
mm
Φ100
Conicità della coda conicità del foro

MT- 5
Torretta utensile
Forma della torretta utensile

Torretta servo orizzontale a 8 stazioni
Torretta servo orizzontale a 8 stazioni
Altezza centrale
mm
63
80
Accuratezza di riposizionamento della trasposizione del portautensili
Seg.
± 16
± 16
Se potessi scegliere lo strumento vicino
mm
- Sì, sì.
- Sì, sì.
Altri
Distanza tra il centro dello spinello e il pavimento
mm
926
936
Peso della macchina
kg
2600
3500
Capacità totale di alimentazione
KVA
23
23
Dimensioni globali ((LxWxH)
mm
1830×1580×1650
2295×1680×1650

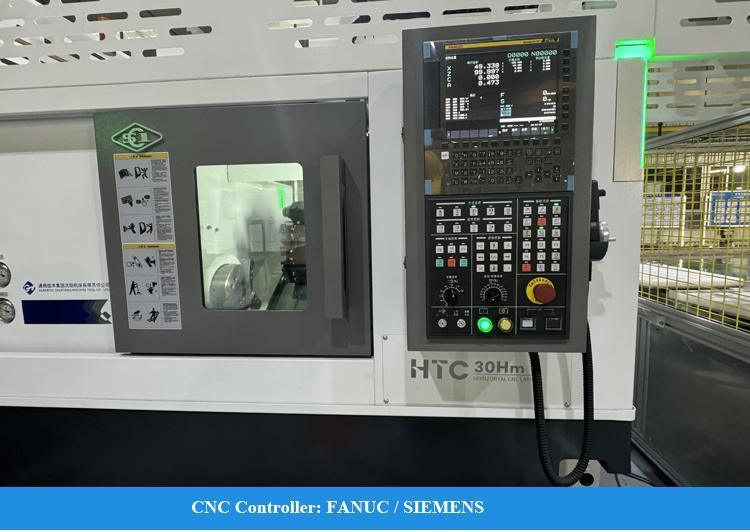

Configurazione standard:
1Sistema FANUC-0i-TF Plus (5) (serie H/S)
2Sistema GSK988TA (serie Q)
3Spindle a manica
4"Bottiglia di olio a scarico vuoto"
5,8 stazioni servo-utensile
Configurazione opzionale:
1Sistema Siemens
2"L'indicatore di impostazione dello strumento
3Servo utensili a 12 stazioni
4,misurazione del pezzo di lavoro
5"Carico utensili elettrici"
6Collettore di nebbia di petrolio
7"Unità di rimozione di chip posteriori"
8"Rilevazione dei danni all'utensile
9Porta pneumatica

Il nostro servizio:

Assicurarsi di ricevere una macchina di alta qualità
1Ogni parte deve essere ispezionata.

2- oltre 100 controlli di processo produttivo
3- Oltre 200 punti di ispezione
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna
Perché scegliere noi:
◆ Senso della qualità, le richieste dei clienti vengono prima di tutto
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
Di noi:
Tornio CNC a banco inclinato per lavorazione metalli T1/500 TURN Heavy Duty 2
Benvenuti a visitarci!
Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, Cina. Siamo specializzati in tornio CNC, centro di lavorazione verticale, centro di lavorazione orizzontale, centro di lavorazione portico, centro di lavorazione a cinque assi,altri macchinari per la lavorazione del ferro o del carbonioLa qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
La nostra fabbrica ha più di 80 anni di storia nella produzione di macchine utensili.Sono stati uno dei leader dell'industria della macchina utensili della Cina e il più grande produttore di macchine utensili in CinaI prodotti delle macchine utensili comprendono automobili, aviazione, nuove energie, macchine per la costruzione, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altre industrie.Prendiamo la missione di fornire le macchine utensili con la tecnologia di punta, alta qualità e buon servizio ai nostri clienti in tutto il mondo!
La nostra fabbrica:
Tornio CNC a banco inclinato per lavorazione metalli T1/500 TURN Heavy Duty 3

FAQ:

D. Lei è una società commerciale o produttiva?

Siamo un'azienda di produzione.
Q2. Quali sono i principali prodotti della vostra azienda?
Siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina da trivellazione, la macchina da trivellazione radiale, e così via.
Q3. Puoi fornire una macchina personalizzata o SPM (macchina per scopi speciali)?
Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.
D4: Quali sono i termini di garanzia?
Forniremo un sostituto per le parti che si rivelano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.
Q5. Quali sono i servizi?
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
D6: Perché scegliere la vostra azienda?
I prodotti derivanti dallo sviluppo, dalla progettazione, dalla fabbricazione e dall'assemblaggio dell'intero processo di produzione sono:
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
Q7: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.
D8: Quali sono i termini di pagamento?
T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.
