Name: SMTCL universale CNC Torno orizzontale HTC50Q Spindle ad alta coppia
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: HTC63n Series45°Bed
Availability: InStock

Casa > prodotti > Macchine del tornio di CNC >

SMTCL universale CNC Torno orizzontale HTC50Q Spindle ad alta coppia

Torno CNC a letto inclinato ad alta rigidità

Torno CNC a letto inclinato ad alta precisione

45° Letto Torno CNC orizzontale

Luogo di origine:

La Cina

Marca:

SYMG

Certificazione:

ISO certification

Numero di modello:

HTC63n Series45°Bed

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Product name:

HTC50Q/H

Maximum cutting diameter：:

500/550 mm

Maximun cutting length：:

500/1000/1500/2000/2500mm

Maximum diameter of swing over bed：:

∅650

Maximum turning diameter on the slide：:

∅500

Spindle hole diameter：:

90 mm

Maximum diameter of through bar ：:

80/104 mm

Spindle speed range ：:

50-3500r/min

Standard chuck diameter：:

10"

Standard tool turret type：:

12 stations horizontal tool turret

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 insieme

Prezzo

negotiable

Imballaggi particolari

Il caso di legno, tronco della latta, l'altro imballaggio in condizione di navigare

Tempi di consegna

30-45 giorni

Termini di pagamento

T/T, L/C, Western Union

Capacità di alimentazione

45 insiemi al mese

PRODOTTI RELATIVI

Video

SMTCL Torno CNC orizzontale HTC40H/500 Mandrels automobilistici Albero motore Albero di ingranaggi Processing Torno CNC

Ottieni il miglior prezzo

Video

Centro di tornitura CNC HTC40Hm Fusoliera a manica a lunga durata BMT55 Servo Power Turret Centro di tornitura CNC con asse Y

Ottieni il miglior prezzo

Video

Lato CNC a letto inclinato HTC30H elaborazione ad alta precisione di varie parti di piccole dimensioni

Ottieni il miglior prezzo

Video

SMTCL Precision Metal Turning Lathe Machine HTC30H Automobil Bearing Processing CNC Lathe Machine

Ottieni il miglior prezzo

Contattaci

+8613916455787

sales@huidijd.com

86-021-61195255

Contatta ora

Descrizione del prodotto

SMTCL universale CNC Torno orizzontale HTC50Q Spindle ad alta coppia 0

Descrizione del prodotto

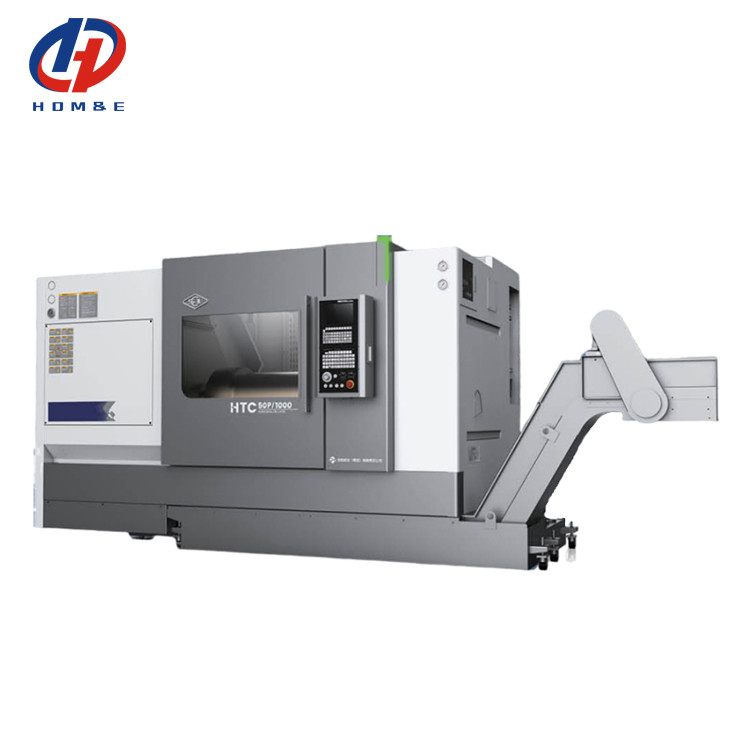

SMTCL universale CNC Torno orizzontale HTC50Q Spindle ad alta coppia

Il tornio CNC HTC-Q/H/S di nuova generazione, l'analisi e l'ottimizzazione sono effettuate attraverso una progettazione e un software professionali,e l'assemblaggio e la verifica sono effettuati con tecnologie avanzate di produzione e di collaudo.
HTC50Q/H/SLe strutture di rotaia e di rotaia rigida possono soddisfare diverse condizioni di lavoro, adatte alle esigenze delle automobili, dei macchinari di ingegneria e di altre industrie.

Caratteristiche del prodotto

1"Alta precisione"

◆ Vattone e rotaia di guida di alta precisione
◆ Cuscinetti a fusione ad alta precisione
◆ Quantificazione degli standard di processo
◆ Regola di griglia di alta precisione

2,Alta efficienza
Applicazione del codice modulare del sistema
◆ completa configurazione funzionale, che consente
Produzione intellettuale
◆ Torretta servo ad alta efficienza
◆ Fusoli di taglio ad alte prestazioni e ad uso pesante

3,Alta rigidità
◆ Letto in ghisa di alta qualità, ecc.
◆ Fabbricazione di chiavi: cassetta da letto a lunghi tratti
◆ Spindle ad alta potenza e coppia
◆ Torretta per utensili ad alta rigidità

Dettagli del prodotto

Altre macchine per la produzione di materie plastiche

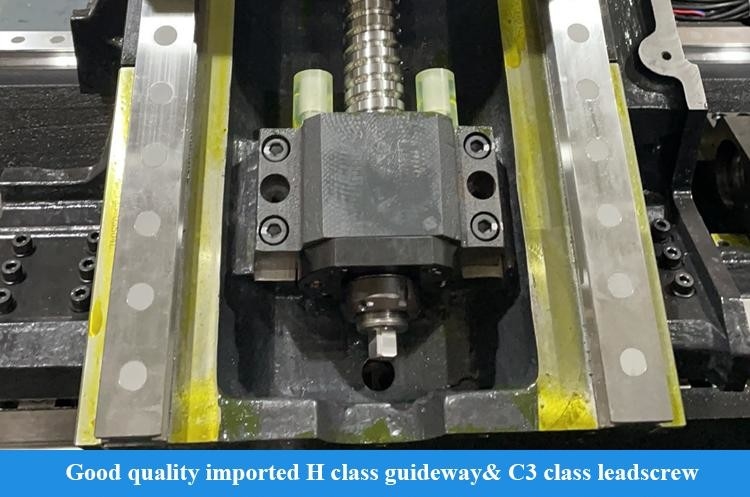

Utilizza viti di alta qualità importate di grado C3 e rotaie di guida di grado H ed è azionato direttamente da servomotori per ottenere un'eccellente precisione di funzionamento

Cuscinetti a cilindro a fusione di alta precisione

Adotta cuscinetti a rulli cilindrici di alta qualità importati di grado P4 e collabora con un fusione ad alta precisione per ottenere un'eccellente precisione di rotazione.

Alta velocità due assi

I due assi utilizzano viti importate e utilizzano la tecnologia di pre-allungamento per garantire un funzionamento rapido e stabile della macchina utensile

Configurazione funzionale completa, che consente
produzione intelligente
Diverse configurazioni di moduli come riposo costante, sotto-spindle, servo tailstock e asse Y possono
Il dispositivo può essere opzionale in base alle diverse esigenze del pezzo di lavoro, può realizzare la lavorazione multi-sequenziale dei pezzi di lavoro e può anche essere dotato di misurazione del pezzo di lavoro, attrezzatura per la misurazione del pezzo di lavoro, attrezzatura per la misurazione del
La Commissione ritiene che il sistema di controllo dei dati sia sufficiente per assicurare l'efficacia del lavoro.

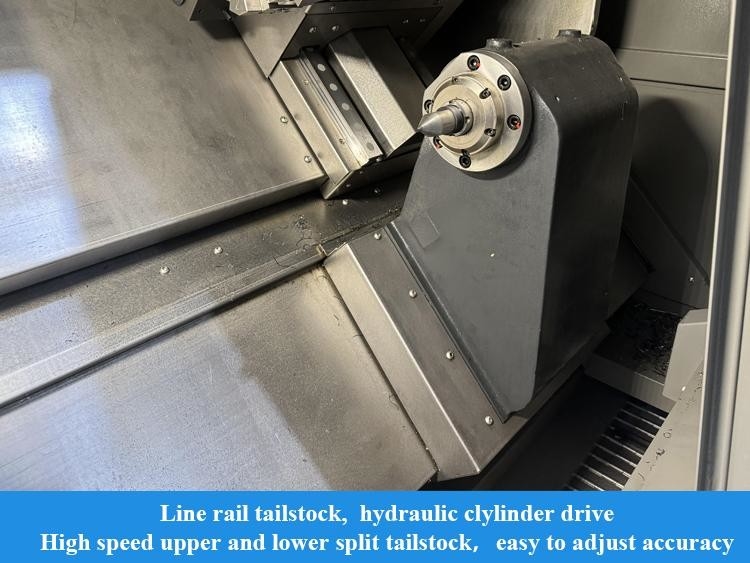

Staglio di coda di piccole spinde
È dotato di una piccola struttura a fusione con coilstock e un rullo conico installato internamente
cuscinetti e cuscinetti a sfera a contatto angolare per migliorare la rigidità di taglio dell'estremità della codae assicurare l'effetto di taglio delle parti a asse lungo.

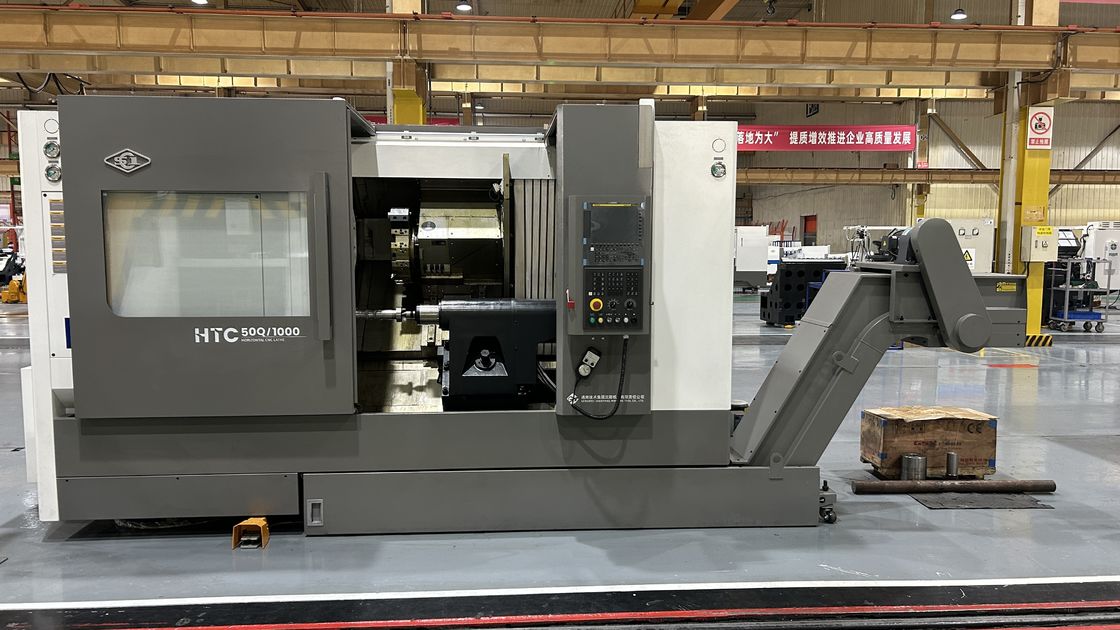

Letto ad alta rigidità
Il letto è un letto inclinato a 45°, con una struttura di costole ottimizzata e rinforzata all'interno.che migliora efficacemente la rigidità dinamicaL'insieme tra il letto e la testa è raschiato e macinato da una superficie a doppio riposo, che migliora ulteriormente la rigidità di taglio dell'intera macchina.

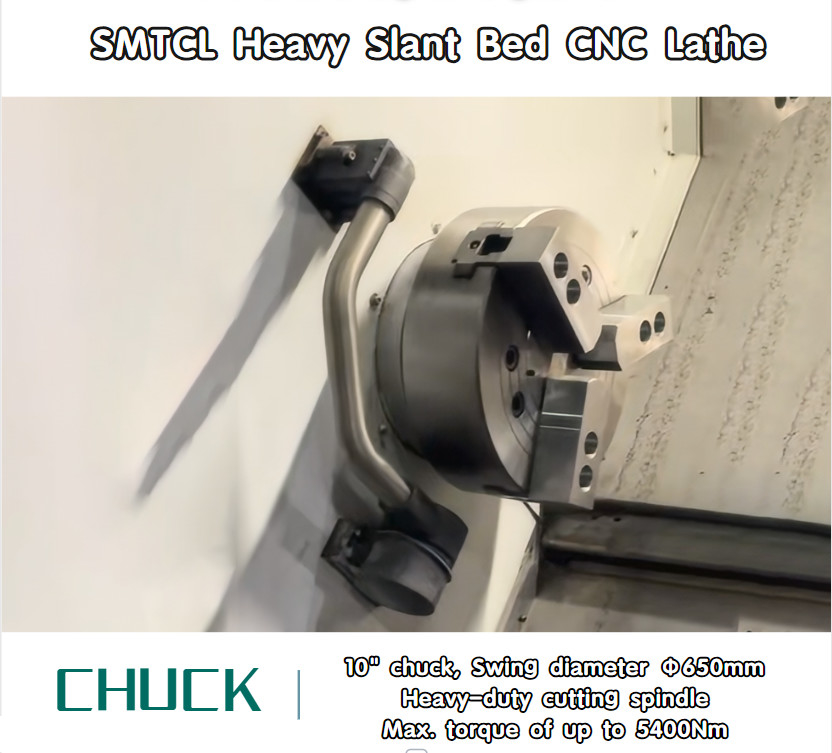

Fusoli di taglio ad alte prestazioni e pesanti Il motore ad alta potenza è abbinato a uno spinello di taglio pesante, con coppia massima
di una lunghezza di taglio superiore a 5400 Nm e una profondità di taglio superiore a 10 mm su un lato, migliorando il tagliodi efficienza.

Applicazione industriale
Parametri del prodotto

Articolo 2

Unità

HTC 50H

HTC 50H

Max. diametro di taglio.

mm

Φ500/Φ550

Φ500/Φ550

Lunghezza massima di taglio

mm

500/1000/1500/2000/2500

500/1000/1500/2000/2500

Max. Swing dia. Sul letto.

mm

Φ650

Φ650

Max. Swing dia. Over letto spazio

mm

Φ500

Φ500

Fusoliera

Modello di naso a fusione

-

A2-8

A2-11

Disegno interno del cuscinetto anteriore.

mm

Φ120

Φ160

Conico del fusibile e dimensione del foro

1:20"Φ90

1:20;Φ120

Dia. di buco a fusione Max.

mm

Φ80

Φ104

Max. Bar dia.

mm

Φ65

Φ85

Dialettro di scatto standard.

centimetro

10"

12"

Intervallo di velocità dello spinello

r/min

50-3500

35-3000

Torsione massima dello spinello

Nm

343

890

Serie di velocità del mandrino

Prima marcia

Prima marcia

Potenza di uscita del motore principale continua/30 min.

kW

22/30

22/30

Asse X/Z

Velocità di attraversamento rapida dell'asse X

mm

20

20

Velocità di attraversamento veloce dell'asse Z

mm

20

20

Viaggio sull'asse X

mm

285

285

Viaggio sull'asse Z

mm

510/1010/1510/2010/2510

510/1010/1510/2010/2510

Fabbricazione

Viaggi di coda

mm

300/800/1300/1800/2300

300/800/1300/1800/2300

Metodo di azionamento a coda

Trascinamento della sella

Trascinamento della sella

Viaggio a manica di coda

mm

150

150

Dia della manica della coda.

mm

Φ120

Φ120

Conicità della coda conicità del foro

Morse 5#

Morse 5#

Torretta utensile

Forma della torretta utensile

Torretta servo orizzontale da 12 stazioni

Torretta servo orizzontale da 12 stazioni

Altezza centrale

mm

100

100

Dimensioni degli attrezzi

mm

25×25

25×25

Se potessi scegliere lo strumento vicino

mm

- Sì, sì.

- Sì, sì.

Capacità massima di carico

Fabbricazione a partire da pezzi di plastica

kg

300

500

Fabbricazione a partire da pezzi di ferro o di acciaio

kg

800

1300

Altri

Distanza tra il centro dello spinello e il pavimento

mm

1050

1050

Peso della macchina

kg

5500/7000/8500/10000/11500

5500/7000/8500/10000/11500

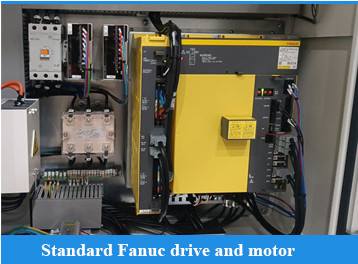

Configurazione standard:FANUC 0i ̊TF più
12 stazioni per il carrello degli attrezzi
Bottone di olio a scarico solido

Configurazione standard:Cornice centrale idraulica
Servo-subspindle
Porta pneumatica
Indicatore di impostazione dello strumento
Misurazione del pezzo
Collettore di nebbia di petrolio
Rilevazione dei danni agli utensili

Fuso di alta rigiditàIl componente della testa di grande estensione adotta
supporto composito di cuscinetti a rulli cilindrici a doppia fila importati e contatto angolare
cuscinetti a sfera nella parte anteriore e posteriore, che aumentano la rigidità e la coppia dello spinello
e ottiene ottimi effetti di taglio pesantedel fusibile.

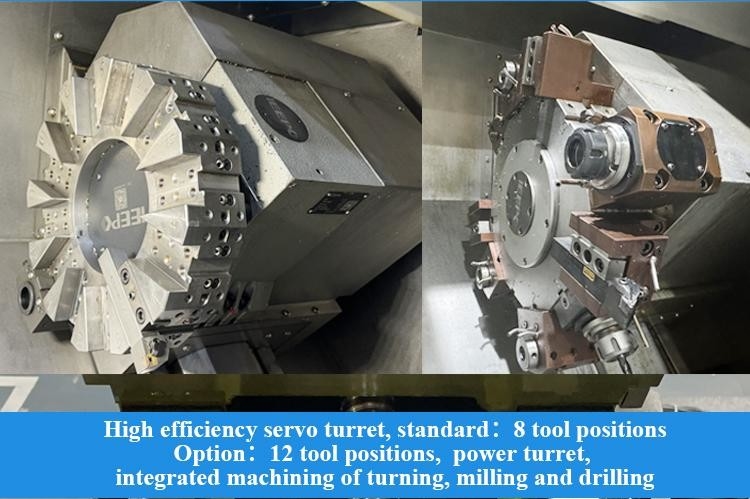

Torretta servo efficiente Il servomotore ad alta efficienza è adottato per controllare l'indicizzazione precisa della testa di taglio, assicurando che mantenga un forte
La velocità più elevata di cambio degli utensili nelle stazioni adiacenti richiede solo 0,4 secondi, il che è rapido e
ha un'elevata efficienza di elaborazione.
