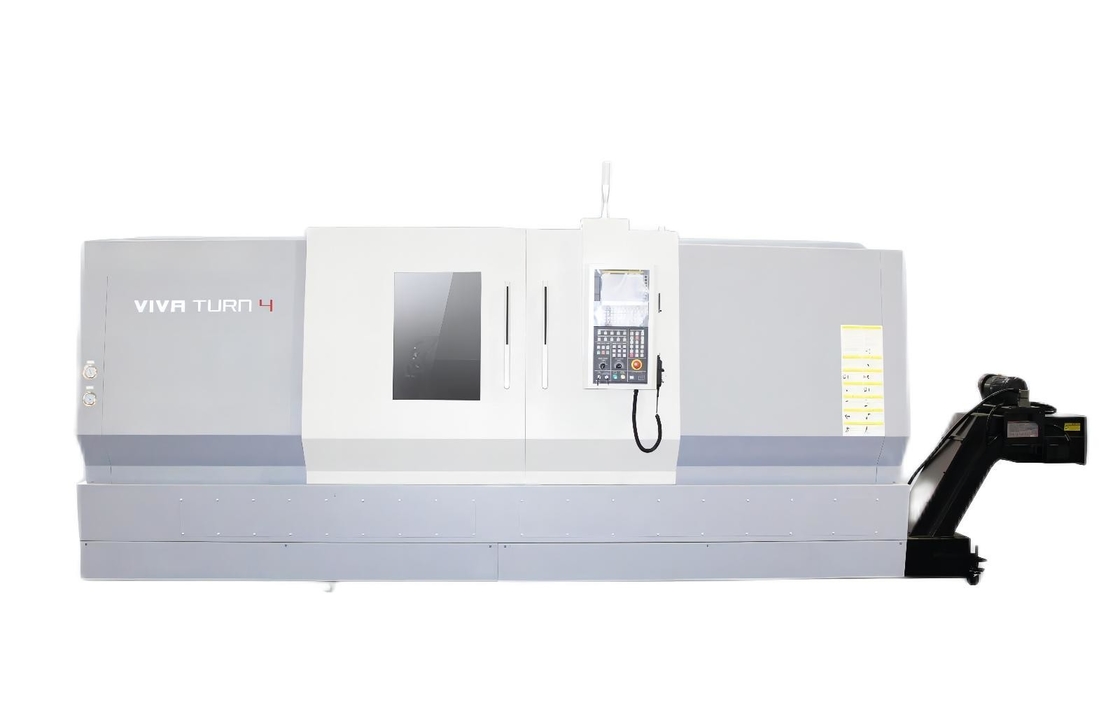

T4S Telaio CNC T4S Alta rigidità 35 - 3000 r/min Velocità del mandrino
Dettagli del prodotto
| Nome del prodotto: | Tornio inclinato orizzontale di CNC del letto | Diametro massimo dell'altalena sul letto:: | ∅420 mm |
|---|---|---|---|
| Lunghezza massima di taglio:: | 160mm | Diametro di taglio massimo:: | 160mm |
| Diametro del foro dello spinello:: | 62 mm | Diametro massimo della barra:: | 56 mm |
| Intervallo di velocità del mandrino:: | 6000 giri/min | Motore principale 15 minuti / continuo:: | 11(7,5)KW |

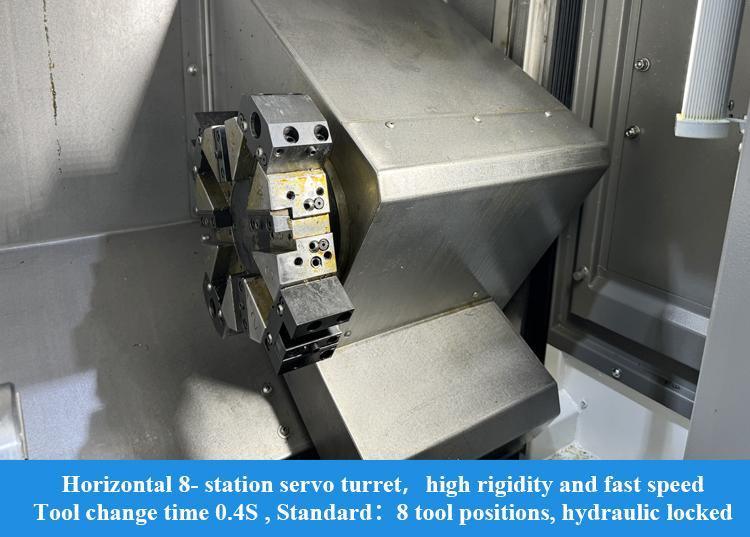

| Diametro standard del mandrino:: | 6 pollici | Tipo di torretta utensile standard:: | torretta portautensili orizzontale 8 stazioni |
| Evidenziare |
tornio di CNC di 3000r/Min Slant Bed,Tornio inclinato di CNC del letto di alta rigidità,Tornio inclinato orizzontale del letto di iso |
||
Descrizione del prodotto
Alta precisione di lavorazione T4S Letto orizzontale inclinato Configurazione ricca di torni CNC
Vantaggi di struttura
Alta rigidità:
Adottare un letto obliquo integrale ad alta rigidità di 45°, tutte le fusioni adottano ottimizzazione degli elementi finiti, ampia superficie del binario di guida, eliminano efficacemente le vibrazioni che si verificano nel taglio delle macchine utensili,maggiore affidabilità, facile manutenzione e può ottenere una qualità di lavorazione duratura e stabile.
Alta precisione:
Ogni parte della macchina utensile adotta parti di precisione di produttori noti in patria e all'estero.armonioso e forte, garantendo un'elevata precisione di lavorazione e la conservazione della precisione a lungo termine.

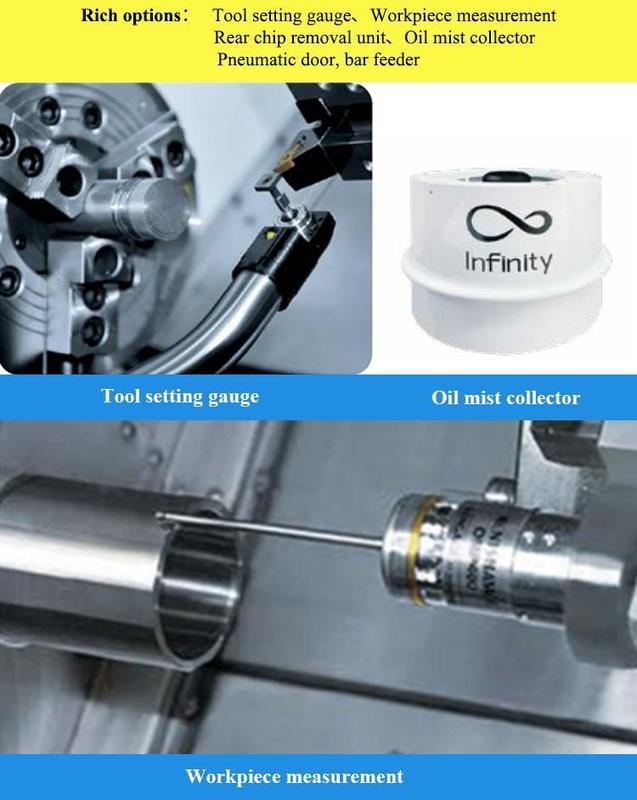

Configurazione ricca:
La macchina utensile può essere configurata con una varietà di moduli per soddisfare le diverse esigenze dei clienti.prestazioni ad alto costo e elaborazione più conveniente
Principali parametri tecnici
| Articolo 2 | Unità | T4S | |
| Diametro massimo dell'altalena sul letto | mm | ¥720/ ¥720/ ¥720/ ¥720 | |
| Lunghezza massima di taglio | mm | 500/1000/1500/2500 | |
| Diametro di taglio massimo | mm | 500 | |
| Diametro di rotazione massimo sullo scivolo | mm | 500 | |
| Naso a fusione | A2-11 | ||
| Diametro del foro dello spinello | mm | 104 | |
| Diametro massimo della barra trasversale | mm | 85 | |
| Intervallo di velocità dello spinello | r/min/Nm | 35 ~ 3000 | |
| Motore principale 15 minuti / continuo | kW | 22/30 | |
| Diametro standard del mandrino | centimetro | 10 | |
| Velocità di movimento veloce dell'asse X/Z | m/min | 30/30,30/30,30/20,30/12 | |
| Viaggio sull'asse X | mm | 280 | |
| Viaggio sull'asse Z | mm | 570/1070/1570/2570 | |
| Fusoliera conica | Morse | 5# | |
| Corpo di coda | mm | 450/850/1200/2200 | |
| Colpo di manica della coda | mm | 150 (specificazione 1000/1500/2500) |
|
| Tipo di torretta utensile standard | Torretta utensili orizzontale 12 stazioni | ||
| Dimensioni degli attrezzi | Strumento esterno | mm | 25x25 |
| Diametro della barra | mm | ¥40 | |
| Precisione di lavorazione | IT6 | ||
| Precisione di posizionamento | Asse X | mm | 0.01 |
| Asse Z | mm | 0.015/0.015/0.02/0.035 | |
| Asse C | mm | ||
| Precisione di ripetizione della posizione | Asse X | mm | 0.005 |
| Asse Z | mm | 0.007/0.007/0.013/0.02 | |
| Asse C | mm | ||
| Max. carico di lavoro | Tipo di disco | kg | 200 |
| Parti di albero | kg | 600;800 | |
| Peso della macchina | kg | 6000/7500/9500/12000 | |
| Macchine utensili Lunghezza × larghezza × altezza | mm | 3550x2140x2150 4550x2140x2150 4700x2250x2250 5900x2250x2250 |
|
