Luogo di origine:
La Cina
Certificazione:
CE ISO
Numero di modello:
CDE6150A/CDE6250A
Video
Video
Video
Video

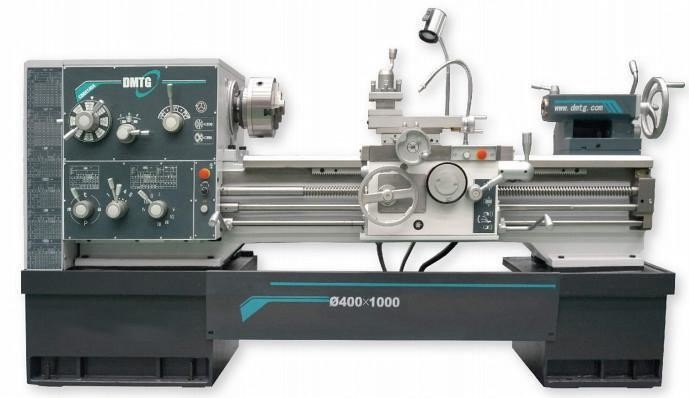

Tornio manuale convenzionale della macchina manuale del tornio di serie CDE6150A/CDE6250A di CDE-A per metallo
Dettagli del prodotto
| Configurazioni standard | Configurazioni facoltative | |||
| mandrino 3-Jaw | portautensile 4-way | mandrino 4-Jaw | Guardia di Chuck | |
| Lunetta fissa (≥1500mm-Standard <1500mm-option> | Guardia del portautensile | Parafango posteriore | ||
| Segua il resto (≥1500mm-Standard <1500mm-option> | Centro della contropunta | Disco | Quadrante del filo | |
| Borsa degli arnesi standard | Piatto dell'azionamento | collegamento di Conicità-tornitura | ||
| DRO | Bulloni d'ancoraggio | |||
| Centro del fuso e manica concentrare | Cuscinetti regolabili | |||
Configurazione del prodotto
| Modello del prodotto | UNITÀ | CDE6140A | CDE6240A | CDE6150A | CDE6250A | CDE6166A | CDE6266A | |
| specificazione | ||||||||
| Diametro massimo dell'oscillazione sopra il letto | millimetro | Ø400 | Ø500 | Ø660 | ||||
| Diametro di Max.swing sopra lo scorrevole trasversale | millimetro | Ø220 | Ø290 | Ø430 | ||||
| Diametro di Max.swing nella lacuna | millimetro | — | Ø700 | — | Ø760 | — | Ø910 | |
| Lunghezza nella lacuna | millimetro | — | 260 | — | 260 | — | 260 | |
| Lunghezza massima del pezzo in lavorazione | millimetro | 750/1000/1500/2000/3000 | ||||||
| Lunghezza di taglio massima | millimetro | 700/950/1450/1950/2950 | ||||||
| Fuso | ||||||||
| naso del fuso | C6 | |||||||
| Foro di fuso | millimetro | Ø52 (diametro permissibile ≤Ø50 della barra) | ||||||
| Conicità del foro di fuso | La TA No.6 | |||||||
| Coppia di torsione di Max.Spindle | Nanometro | 1586 | ||||||
| Gamme di velocità di rotazione del mandrino | RPM | 11-1400 (22 velocità) | ||||||
| Altezza del centro del fuso | millimetro | 220 | 250 | 325 | ||||
| Potere del motore mandrino | 7.5kw/1440rpm (50HZ) scelgono: 5.5kw/1150rpm (60HZ) | |||||||
| Contropunta | ||||||||
| Diametro della spoletta della contropunta | millimetro | Ø75 | ||||||
| Viaggio della spoletta della contropunta | millimetro | 150 | ||||||
| Conicità della spoletta della contropunta | La TA No.5 | |||||||
| Feeds&Threads (vite metrica del *inch della vite) | ||||||||
| Alimentazione longitudinale | 0,035 〜 *0.0013 0.1057in/r (63 velocità) del 〜 2.842mm/r (63 velocità) | |||||||
| Alimentazione trasversale | 0,009 ~ 0,804 mm/r *0.0003 ~ 0.0304in/r | |||||||
| Fili metrici | millimetro | 0,5 〜 *0.5 160 (43 generi) del 〜 240 (66 generi) | ||||||
| Fili modulari | millimetro | 0,25 〜 *0.25 80 (38 generi) del 〜 120 (57 generi) | ||||||
| Fili di pollice | TPI | 80 〜 del 〜 1/4 (49 generi) *80 1/4 (47 generi) | ||||||
| Fili Diametral del passo | DP | 160 〜 del 〜 7/16 (50 generi) *160 7/16 (48 generi) | ||||||
| Portautensile | ||||||||
| Dimensione dello stinco di Max.tool | millimetro | 25X25 | ||||||
| Viaggio dello scorrevole superiore | millimetro | 150 | ||||||
| Angolo della parte girevole dello scorrevole superiore | ±45° | |||||||
| Max.Travel del portautensile | Ascissa | millimetro | 348 | 373 | ||||
| Z-asse | millimetro | 700/950/1450/1950/2950 | ||||||
| dimensioni della macchina (L*W*H) |
millimetro | 2400X1198X1264 (750) 2650X1198X 1264(1000) 3150X1198X 1264(1500) 3650X1198X 1264(2000) 4650X1198X 1264(3000) |
2400X1198X1294 (750) 2650X1198X 1294(1000) 3150X1198X 1294(1500) 3650X1198X 1294(2000) 4650X1198X 1294(3000) |
2400X1223X1369 (750) 2650X1223X 1369(1000) 3150X1223X 1369(1500) 3650X1223X 1369(2000) 4650X1223X 1369(3000) | ||||
| Peso della macchina | CDE61 | chilogrammo | 1970/2020/2100/2260/2550 | 2020/2070/2150/2310/2600 | 2085/2135/2215/2375/2665 | |||
| CDE62 | 1990/2040/2120/2280/2570 | 2040/2090/2170/2330/2620 | 2105/2155/2235/2395/2685 | |||||
